Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | dla przewodu o średnicy zew. 4 mm |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 5,1 g |
| Wielkość | Standard |
| Wielkość nominalna | od 2,3 mm |

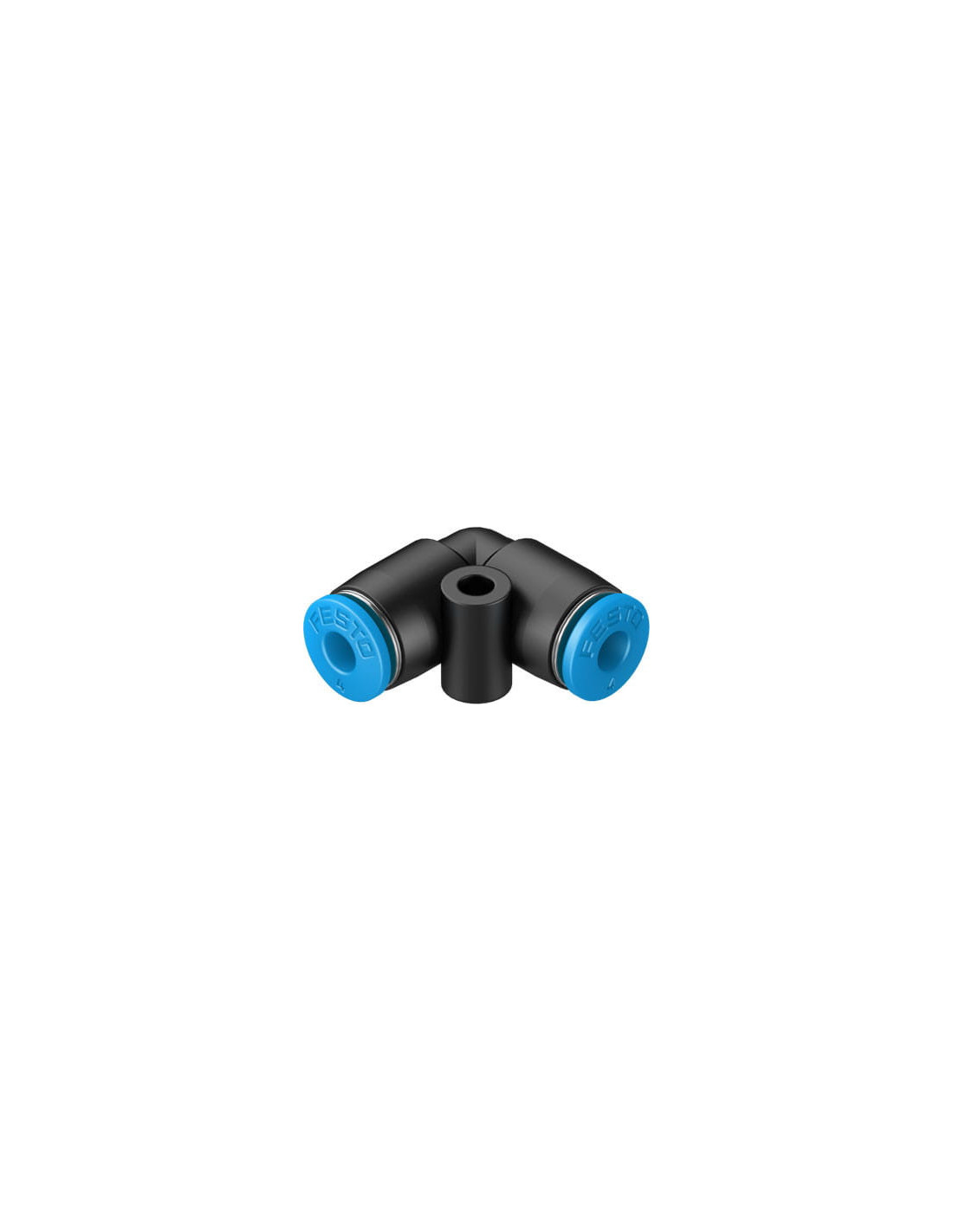

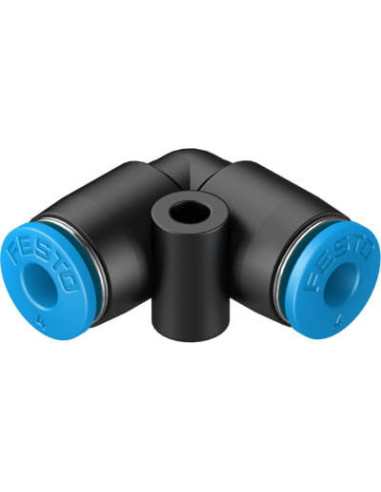

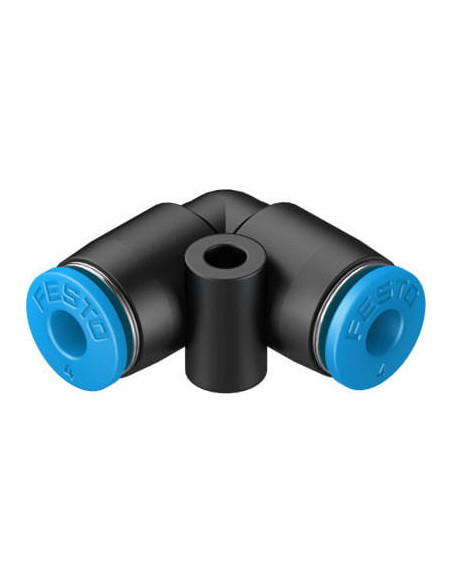

Łącznik wtykowy QSL-4-100 FESTO – Pneumatyczny złącznik kątowy 4 mm
Łącznik wtykowy FESTO QSL-4-100 to wysokiej klasy element pneumatyczny wykorzystywany do szybkiego i pewnego łączenia przewodów o średnicy zewnętrznej 4 mm w układach pneumatycznych. Jego konstrukcja zapewnia niezawodne połączenie typu wciśnij/zwolnij, co umożliwia łatwy montaż i demontaż w różnych konfiguracjach instalacji.
Zastosowania łącznika wtykowego do pneumatyki
Łącznik kątowy QSL-4-100 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest szczelne i trwałe połączenie przewodów w systemach sprężonego powietrza lub wody. Jest powszechnie stosowany w:
- Automatyce przemysłowej
- Maszynach produkcyjnych
- Systemach sterowania pneumatycznego
- Instalacjach laboratoryjnych
- Układach doprowadzenia wody (zgodnie z deklaracją producenta)
Najważniejsze zalety i cechy złączki FESTO QSL-4-100
Łącznik prosty QSL-4-100 wyróżnia się solidną konstrukcją oraz wysoką odpornością na standardowe warunki pracy w środowisku przemysłowym. Do najważniejszych zalet należą:
- Łatwość montażu – szybkie połączenie za pomocą mechanizmu typu push-in (wciśnij/zwolnij)
- Szeroki zakres temperatury pracy: od -10 do 80°C
- Odporność na działanie sprężonego powietrza i wody – zgodnie z normą ISO8573-1:2010
- Solidne materiały konstrukcyjne: stal nierdzewna, PBT i POM
- Wysoka szczelność i pewność połączenia
- Zgodność z wymaganiami RoHS
- Możliwość pracy w dowolnej pozycji montażowej
- Niebieski pierścień zwalniający – ułatwia identyfikację oraz obsługę złączki
Charakterystyka materiałów i wytrzymałość
Łącznik wtykowy QSL-4-100 został wykonany z wysokiej jakości materiałów, które zapewniają odporność na uszkodzenia mechaniczne, oleje oraz typowe środki używane w przemysłowych systemach pneumatycznych. Elementy blokady przewodu wykonane są z nierdzewnej stali wysokostopowej, co sprawia, że konstrukcja wykazuje podwyższoną trwałość i odporność na korozję (klasa odporności CRC 1). Pierścień zwalniający wykonano z wytrzymałego tworzywa POM, a korpus z odpornego na czynniki eksploatacyjne PBT.
Idealny wybór do systemów sprężonego powietrza i instalacji wodnych
Dzięki kompatybilności z przewodami o średnicy zewnętrznej 4 mm oraz możliwości pracy zarówno w systemach sprężonego powietrza, jak i w wodzie (zgodnie z deklaracją producenta), QSL-4-100 FESTO doskonale sprawdzi się w różnorodnych zastosowaniach przemysłowych i laboratoryjnych. Jest rekomendowany w miejscach, gdzie istotne są szybki montaż oraz łatwość serwisowania połączeń pneumatycznych.
