Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 20 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/2 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 16 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 79 g |
| Wielkość | Standard |
| Wielkość nominalna | od 13 mm |

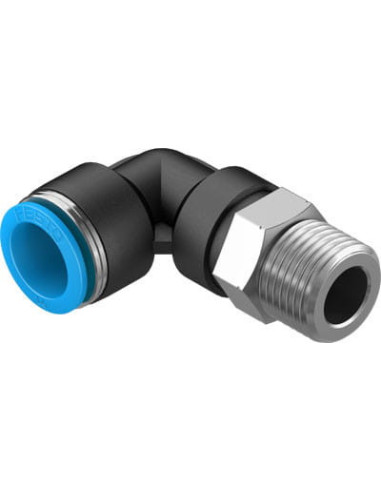

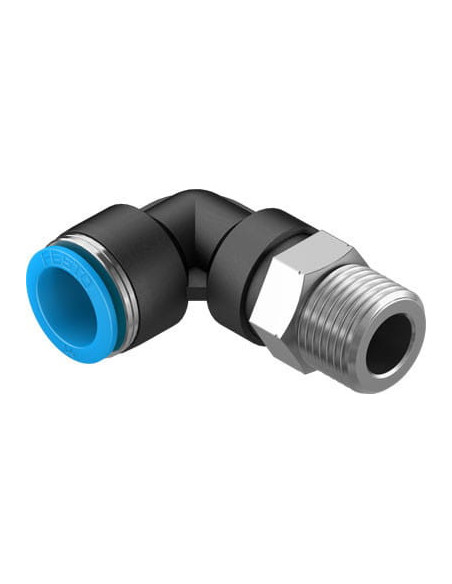

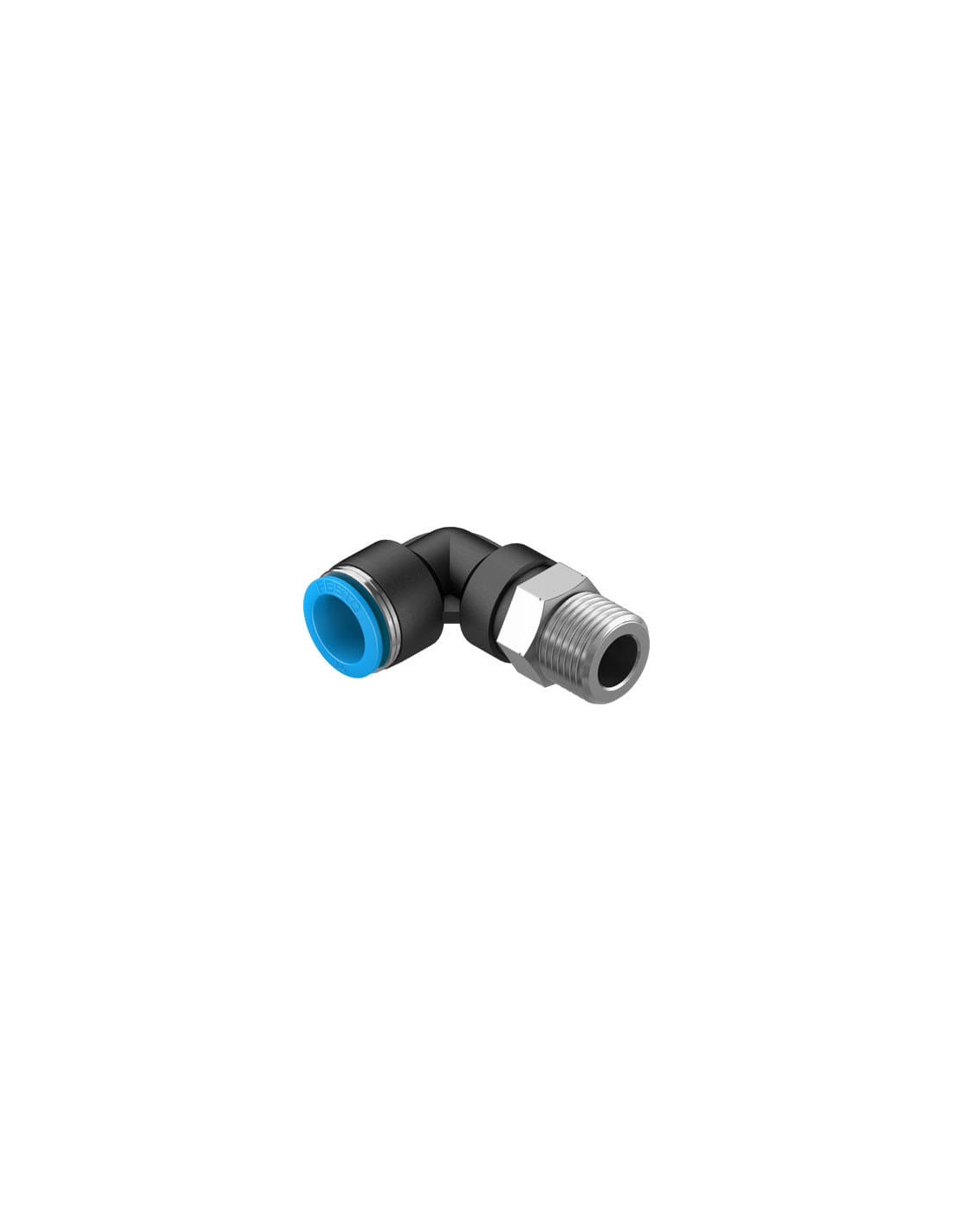

Złącze wtykowe QSL-1/2-16-20 FESTO – Kolano do instalacji pneumatycznych
Złącze wtykowe QSL-1/2-16-20 firmy FESTO to element wysokiej jakości, przeznaczony do niezawodnych połączeń w systemach pneumatycznych. Model ten łączy gwint zewnętrzny R1/2 z przyłączem do przewodu o średnicy zewnętrznej 16 mm, co umożliwia szybki i szczelny montaż układów sprężonego powietrza.
Budowa i materiały złącza pneumatycznego FESTO QSL-1/2-16-20
Obudowa złącza wykonana jest z PBT, co zapewnia wysoką wytrzymałość mechaniczną oraz odporność na uszkodzenia. Pierścień zwalniający stworzony jest z trwałego materiału POM i oznaczony niebieskim kolorem, co ułatwia identyfikację złącza. Wysokostopowa stal nierdzewna użyta do elementów blokujących zapewnia odporność na korozję oraz długą żywotność produktu, nawet w wymagających warunkach. Uszczelnienie z NBR skutecznie chroni przed wyciekami.
Zastosowanie złącza kątowego do pneumatyki
Kątowe złącze pneumatyczne FESTO doskonale sprawdzi się w instalacjach, gdzie wymagana jest precyzja, niezawodność i szybki montaż przy ograniczonej przestrzeni. Typowe zastosowania obejmują:
- Automatyka przemysłowa – szybkie tworzenie połączeń przewodów w maszynach i na liniach produkcyjnych
- Systemy sprężonego powietrza – podłączanie przewodów zasilających narzędzia pneumatyczne
- Technika wodna – zgodność z wymaganiami wody przemysłowej
- Instalacje laboratoryjne – układy, w których dowolna pozycja montażu i niezawodność są priorytetem
Zalety złącza wtykowego FESTO QSL-1/2-16-20
- Szybki i beznarzędziowy montaż dzięki konstrukcji typu wciśnij/zwolnij
- Duży zakres ciśnienia roboczego – od -0,95 do 14 bar (w zależności od temperatury)
- Uniwersalność – możliwość pracy z powietrzem olejonym i wodą, pełna kompatybilność z normą ISO8573-1:2010
- Odporność na korozję i ścieranie, spełnienie wymagań RoHS
- Dowolna pozycja montażu – elastyczność konfiguracji instalacji
FESTO QSL-1/2-16-20 to niezawodne rozwiązanie do profesjonalnych instalacji, w których liczy się jakość, precyzja i trwałość połączeń pneumatycznych.
