Obecnie brak na stanie
Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | dla przewodu o średnicy zew. 4 mm |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,6 mm |

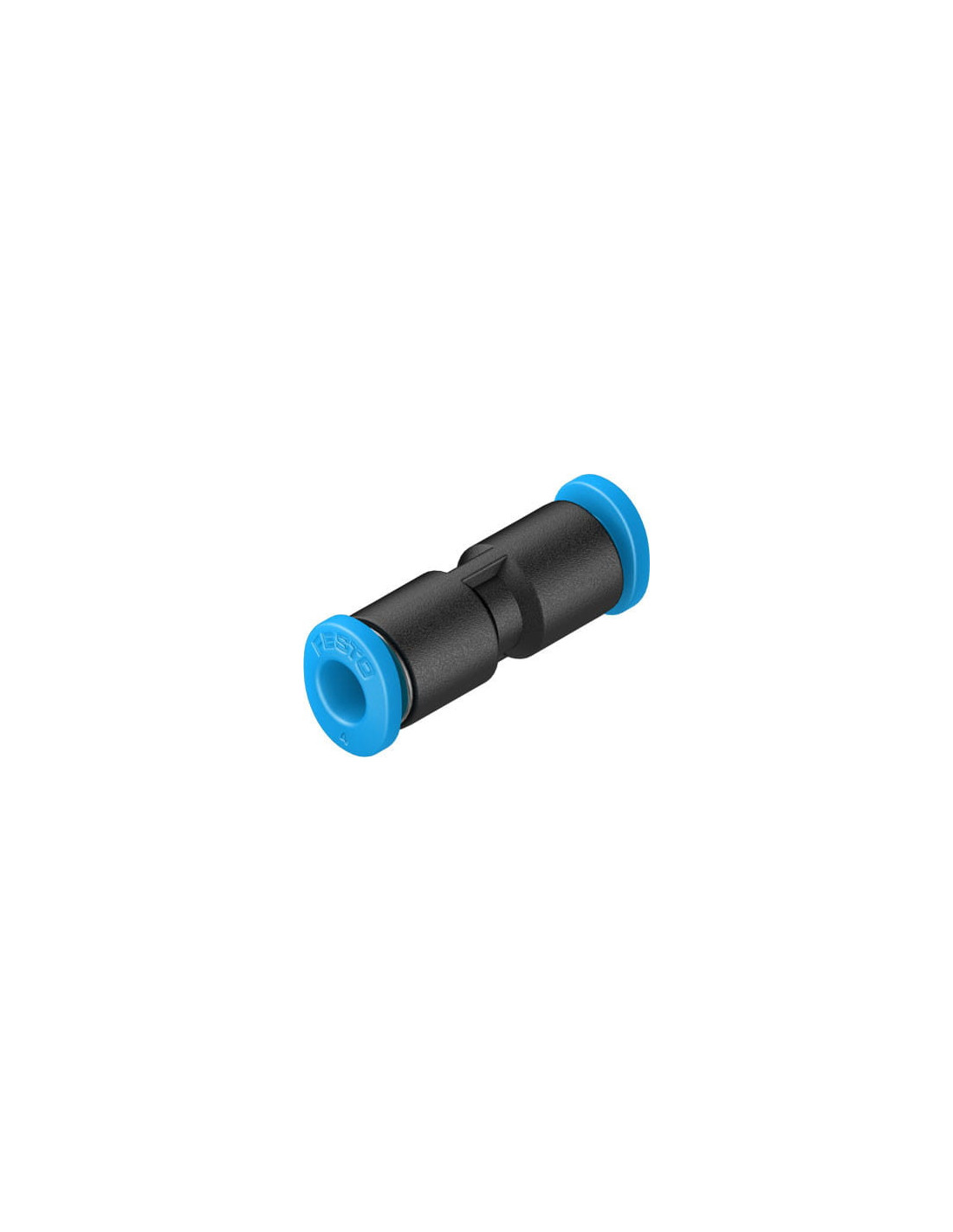

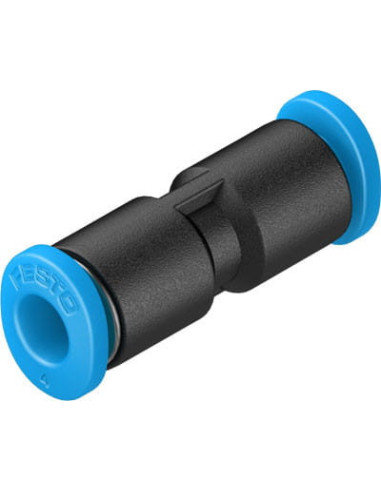

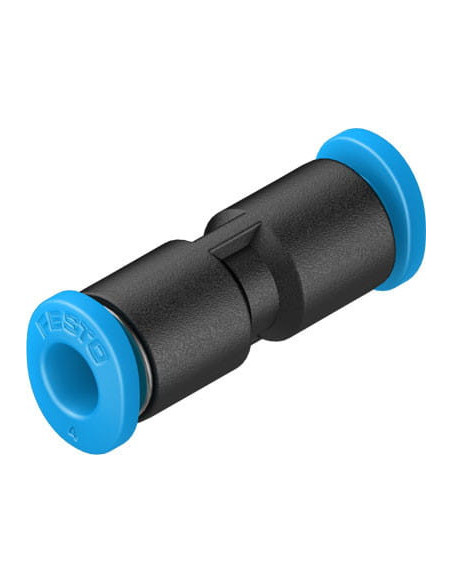

Łącznik wtykowy QSM-4 FESTO – Przeznaczenie i zastosowanie
Łącznik wtykowy QSM-4 marki FESTO to kompaktowy i niezawodny element złączny przeznaczony do szybkiego łączenia przewodów pneumatycznych o średnicy zewnętrznej 4 mm. Produkt ten doskonale sprawdza się w różnorodnych instalacjach pneumatycznych, gdzie kluczowe są pewność połączenia, szybki montaż oraz minimalizacja ryzyka nieszczelności. Łącznik jest chętnie wykorzystywany w automatyce przemysłowej, maszynach produkcyjnych, systemach transportu pneumatycznego oraz w instalacjach laboratoryjnych.
Najważniejsze zalety łącznika wtykowego QSM-4 FESTO
- Prosty i szybki montaż – mechanizm wciśnij/zwolnij znacznie skraca czas instalacji i wymiany przewodów.
- Uniwersalność montażu – możliwość zastosowania w dowolnej pozycji montażowej.
- Wysoka szczelność – szczelne połączenie przewodów zapewnia bezawaryjną pracę układów sprężonego powietrza.
- Odporność na korozję – elementy blokady przewodu wykonane ze stali wysokostopowej, nierdzewnej.
- Wytrzymałość materiałowa – obudowa z wytrzymałego tworzywa PBT, pierścień zwalniający z POM oraz uszczelnienie z NBR.
- Kompatybilność z olejonym powietrzem – możliwość pracy także z powietrzem olejonym.
- Szeroki zakres temperatur – praca w środowisku o temperaturze od -10 do +80°C.
- Zgodność z RoHS – spełnienie rygorystycznych norm bezpieczeństwa i ochrony środowiska.
Typowe zastosowania łącznika QSM-4
Łącznik QSM-4 znajduje zastosowanie w różnego rodzaju instalacjach pneumatycznych, w tym w automatyce przemysłowej, liniach montażowych, systemach produkcyjnych oraz w urządzeniach laboratoryjnych. Doskonale sprawdza się w miejscach, gdzie konieczna jest szybka i wygodna wymiana przewodów, zapewniając trwałe i szczelne połączenie na długi czas. Produkt przeznaczony do sprężonego powietrza zgodnego z ISO8573-1:2010 [7:-:-], doskonale sprawdzi się w systemach wymagających czystego lub lekko olejonego powietrza roboczego.
Budowa i materiały
Konstrukcja typu wciśnij/zwolnij zapewnia intuicyjną obsługę oraz ułatwia szybkie tworzenie i rozłączanie połączeń. Obudowa wykonana z wysokiej jakości tworzywa PBT gwarantuje odporność na uszkodzenia mechaniczne, natomiast stal nierdzewna zastosowana w mechanizmie blokującym przewód podwyższa żywotność produktu, nawet w wymagających warunkach przemysłowych. Pierścień zwalniający w kolorze niebieskim umożliwia łatwą identyfikację, a uszczelnienia wykonane z NBR zapewniają pełną szczelność połączeń.
Korzyści z wyboru szybkozłącza pneumatycznego QSM-4 FESTO
Łącznik wtykowy QSM-4 FESTO to sprawdzone rozwiązanie gwarantujące niezawodność, bezpieczeństwo i łatwość montażu w aplikacjach przemysłowych i laboratoryjnych. Niewielka masa oraz kompaktowa konstrukcja sprawiają, że idealnie nadaje się do małych przestrzeni montażowych. Stosowanie tego złącza znacząco ogranicza ryzyko wycieków, co przekłada się na wydajność i ekonomię pracy całego systemu pneumatycznego.
