Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 16 bar |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał obudowy | Mosiądz, niklowany |
| Materiał śruby drążonej | Niklowany mosiądz |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1 Nm |
| Przyłącze pneumatyczne 1 | M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -20 - 70 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 10,3 g |
| Wielkość | Standard |
| Wielkość nominalna | od 3 mm |

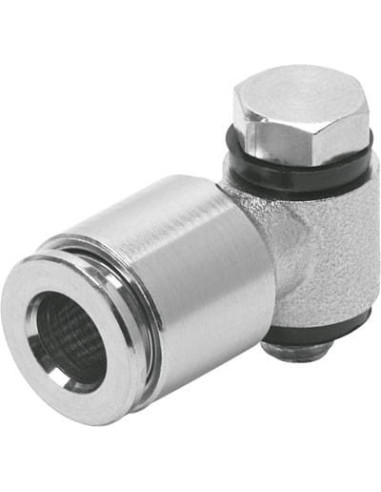

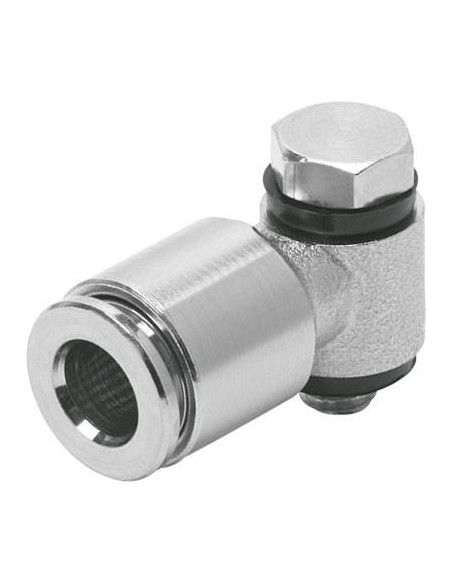

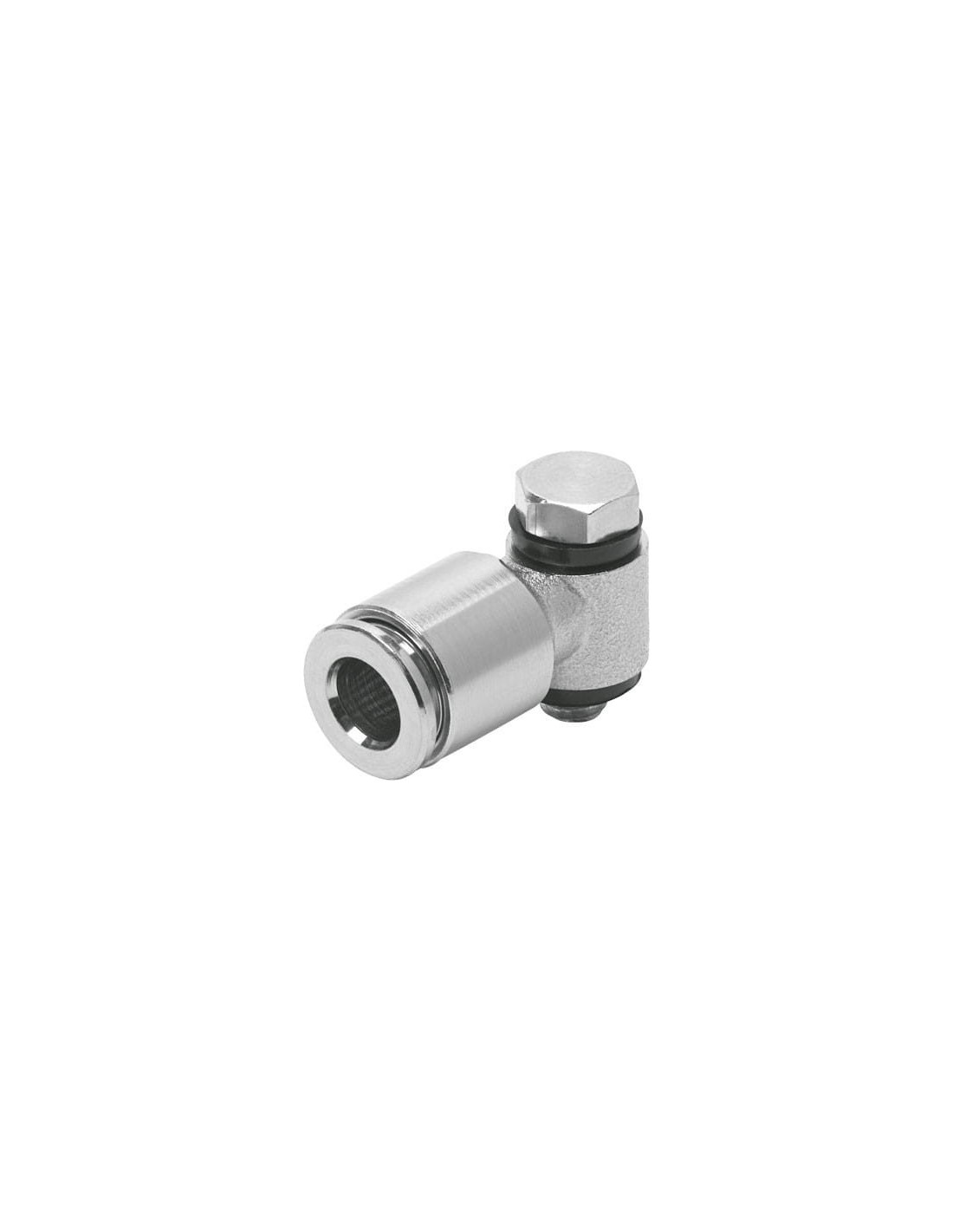

Złącze wtykowe kątowe NPQM-LH-M5-Q4-P10 FESTO – solidne połączenie pneumatyczne
Złącze wtykowe NPQM-LH-M5-Q4-P10 marki FESTO to wysokiej jakości komponent o szerokim zastosowaniu w instalacjach pneumatycznych. Precyzyjne wykonanie oraz odporność na czynniki zewnętrzne czynią ten produkt niezawodnym rozwiązaniem zarówno w przemyśle, jak i w warsztatach serwisowych.
Zastosowania złącza pneumatycznego NPQM-LH-M5-Q4-P10
Złącze wtykowe przeznaczone jest do szybkiego i szczelnego łączenia przewodów pneumatycznych, umożliwiając łatwą integrację w rozbudowanych systemach automatyki przemysłowej, instalacjach sterowania oraz urządzeniach zasilanych sprężonym powietrzem. Dzięki kompaktowej konstrukcji idealnie sprawdza się w miejscach o ograniczonej przestrzeni.
Najważniejsze zalety złącza wtykowego FESTO
- Wytrzymała konstrukcja – korpus wykonany z niklowanego mosiądzu zapewnia długotrwałą odporność na uszkodzenia mechaniczne oraz korozję.
- Szeroki zakres ciśnienia roboczego – możliwość pracy w instalacjach o ciśnieniu od -0,95 do 16 barów, co umożliwia uniwersalne zastosowanie w różnorodnych systemach pneumatycznych.
- Łatwy montaż typu "wciśnij/zwolnij" – szybka instalacja i demontaż przewodów przy zachowaniu pełnej szczelności połączenia.
- Kompatybilność – dedykowane do przewodów o średnicy zewnętrznej 4 mm oraz z gwintowanym przyłączem M5, co pozwala na szeroką gamę zastosowań.
- Odporność na skrajne temperatury – możliwość pracy w zakresie od -20°C do 70°C, co czyni złącze odpowiednim do niemal każdego środowiska przemysłowego.
- Bezpieczeństwo – specjalna podkładka uszczelniająca oraz uszczelnienie z NBR gwarantują szczelność nawet w wymagających warunkach.
Typowe zastosowania złącza NPQM-LH-M5-Q4-P10 FESTO
Produkt jest szczególnie polecany do:
- Przemysłowych systemów automatyki pneumatycznej
- Budowy układów sterowania urządzeniami pneumatycznymi
- Instalacji sprężonego powietrza w warsztatach i zakładach produkcyjnych
- Zastosowań laboratoryjnych oraz urządzeń medycznych, gdzie wymagane są niewielkie, ale trwałe połączenia
Kompaktowe złącze o standardowej wielkości i nominalnej średnicy przepływu od 3 mm dostosowane jest do pracy zarówno w systemach z powietrzem nieolejonym, jak i olejonym, a jego zgodność z dyrektywą RoHS gwarantuje bezpieczeństwo użytkowania oraz ochronę środowiska.
