Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 8 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 23 g |
| Wielkość | Standard |
| Wielkość nominalna | od 6,7 mm |

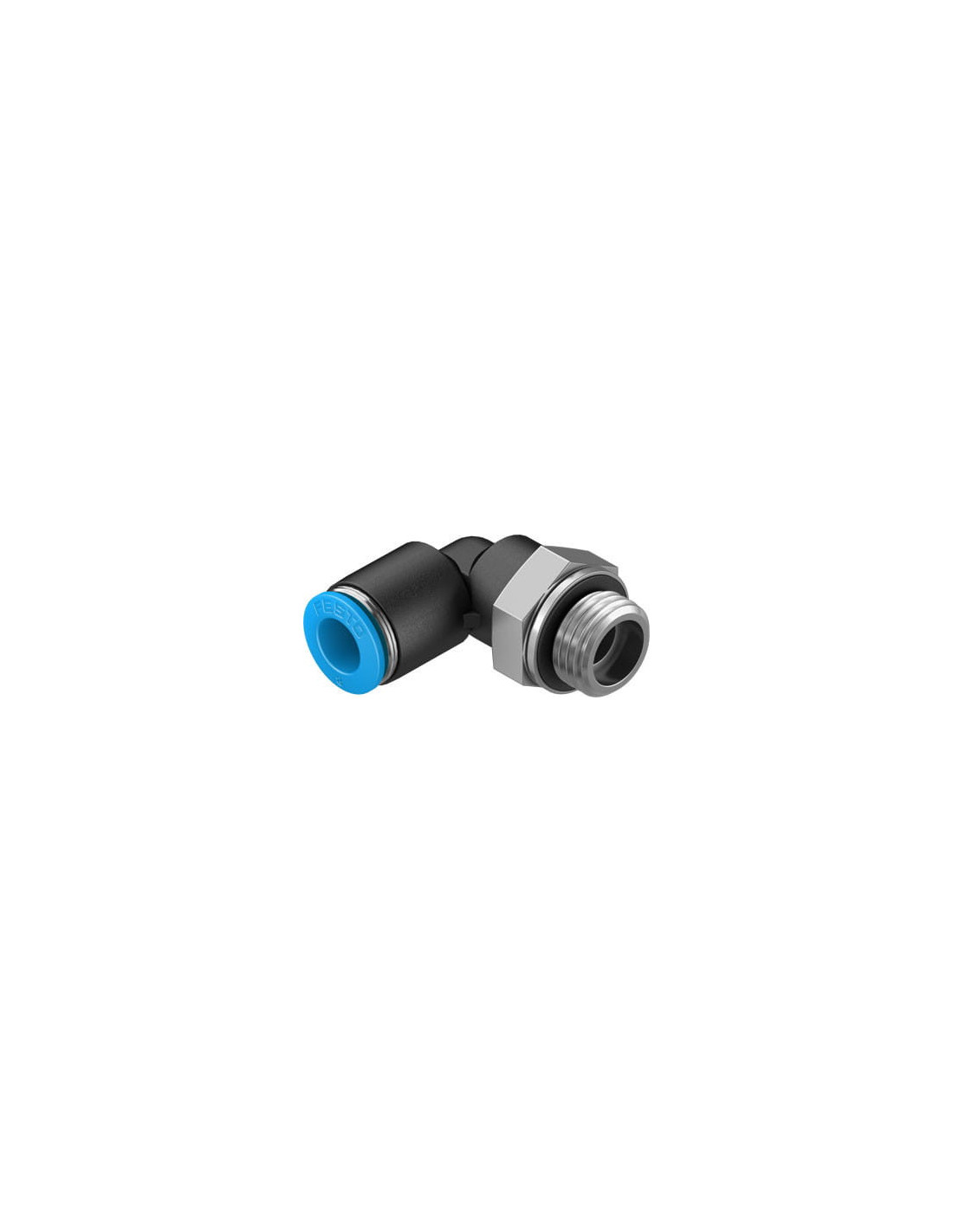

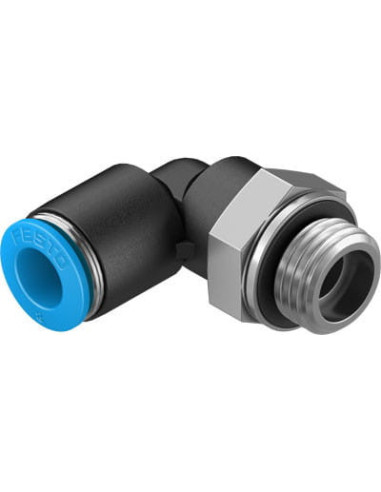

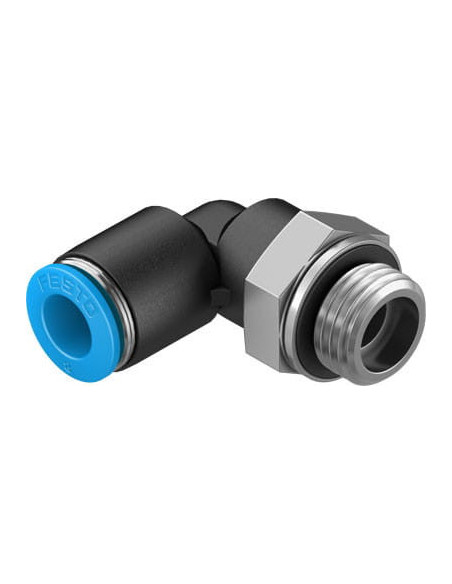

Złącze wtykowe kątowe QSL-G1/4-8 FESTO – kluczowy element instalacji pneumatycznych
Złącze wtykowe kątowe FESTO QSL-G1/4-8 (kod: FESTO-186120) to wysokiej jakości komponent, który służy do szybkiego i niezawodnego łączenia przewodów pneumatycznych w układach sprężonego powietrza. Produkt został zaprojektowany z myślą o efektywnym montażu oraz demontażu, umożliwiając szybkie rozłączanie i podłączanie przewodów dzięki zastosowaniu mechanizmu typu wciśnij/zwolnij.
Wytrzymałe materiały – trwałość i odporność
Obudowa złącza wykonana jest z wytrzymałego tworzywa sztucznego PBT, z elementami blokującymi ze stali nierdzewnej oraz pierścieniem zwalniającym z tworzywa POM. Takie połączenie gwarantuje odporność mechaniczną i długą żywotność produktu, nawet w wymagających warunkach przemysłowych. Uszczelnienie z NBR zapewnia szczelność i bezpieczeństwo pracy w szerokim zakresie temperatur.
Zastosowanie złączy pneumatycznych QSL-G1/4-8
Złącza wtykowe kątowe QSL-G1/4-8 znajdują zastosowanie w obszarach takich jak:
- Systemy automatyki przemysłowej
- Instalacje sprężonego powietrza
- Maszyny pakujące, montażowe i sortujące
- Robotyka oraz linie produkcyjne
- Urządzenia laboratoryjne oraz kontrolno-pomiarowe
- Systemy transportowe
Szczególnie sprawdzają się tam, gdzie wymagana jest szybka wymiana oraz zabezpieczenie przed wyciekiem.
Korzyści ze stosowania złącza wtykowego FESTO QSL-G1/4-8
- Montaż przewodów o średnicy zewnętrznej 8 mm bez konieczności użycia narzędzi
- Obrót złącza w zakresie pełnych 360° umożliwiający dowolną pozycję montażu
- Możliwość pracy z medium sprężone powietrze oraz wodą
- Wysoka szczelność dzięki podkładce uszczelniającej
- Przystosowanie do ciśnienia roboczego w szerokim zakresie (do 14 bar w zależności od temperatury)
- Odporność na korozję oraz zgodność z dyrektywą RoHS
- Możliwość pracy z powietrzem olejonym
Typowe parametry użytkowe i kompatybilność
Złącze zostało wyposażone w zewnętrzny gwint G1/4, co pozwala na uniwersalne zastosowanie w większości instalacji pneumatycznych. Optymalna praca zapewniona jest w temperaturach od -10°C do 80°C, a nominalny moment dokręcający wynoszący 9 Nm gwarantuje bezpieczny i pewny montaż. Produkt cechuje się uniwersalnością zastosowania i łatwą wymiennością.
