Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 50 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 7 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 8 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 15 g |
| Wielkość | Standard |
| Wielkość nominalna | od 6 mm |

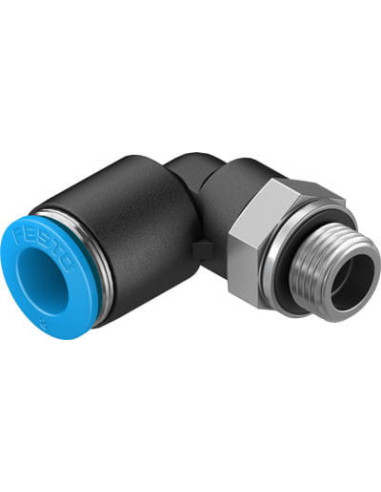

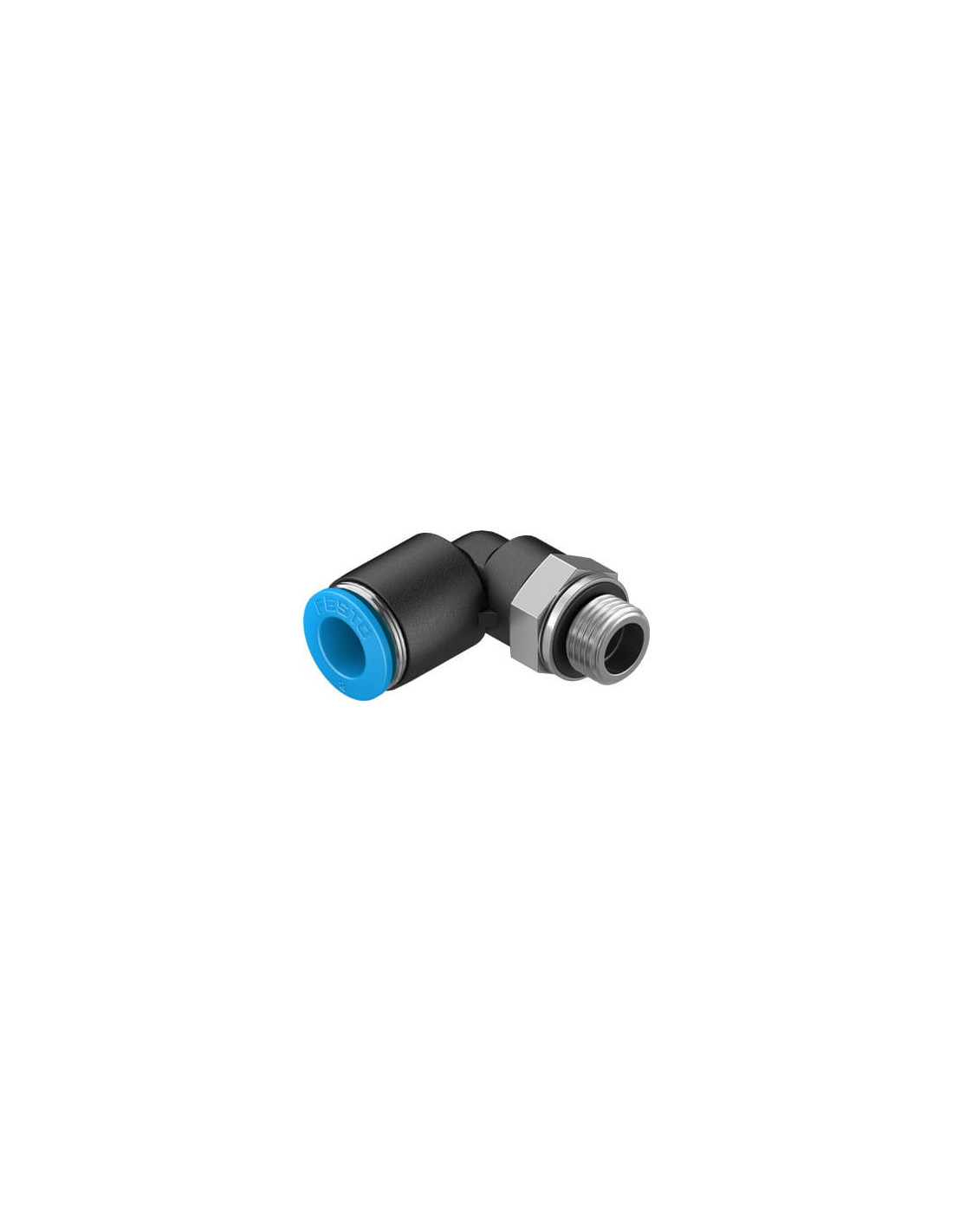

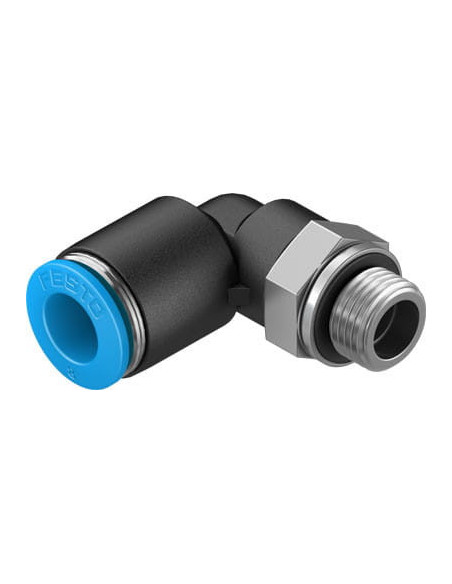

Złącze wtykowe kątowe FESTO QSL-G1/8-8-50 – niezawodne połączenie pneumatyczne
Złącze wtykowe FESTO QSL-G1/8-8-50 to wysokiej jakości element przeznaczony do szybkiego i szczelnego łączenia przewodów pneumatycznych. Dzięki swojemu kątowemu kształtowi oraz precyzji wykonania znajduje szerokie zastosowanie w nowoczesnych instalacjach pneumatycznych, automatyce przemysłowej oraz systemach wymagających pewnych i trwałych połączeń.
Typowe zastosowania złączek pneumatycznych FESTO
Złącze kątowe QSL-G1/8-8-50 sprawdza się w wielu gałęziach przemysłu, w tym:
- Automatyka przemysłowa – szybkie podłączenie i rozłączenie przewodów w układach sterowania pneumatycznego,
- Maszyny produkcyjne – integracja elementów pneumatycznych w skomplikowanych układach,
- Przemysł spożywczy i farmaceutyczny – tam, gdzie wymagana jest czystość i odporność na korozję,
- Systemy transportu pneumatycznego – podłączanie przewodów o średnicy 8 mm do instalacji.
Zalety złącza FESTO QSL-G1/8-8-50
Wytrzymałość i niezawodność: Obudowa z wytrzymałego tworzywa PBT oraz elementy blokady wykonane ze stali nierdzewnej zapewniają długą żywotność nawet w trudnych warunkach przemysłowych.
Szybki montaż: Mechanizm typu „wciśnij/zwolnij” umożliwia ekspresowe podłączanie i rozłączanie przewodów pneumatycznych, co znacznie skraca czas przestojów technicznych.
Uniwersalność: Złącze kątowe pozwala na montaż w miejscach o ograniczonej przestrzeni oraz w dowolnej pozycji, co jest istotne dla swobodnej aranżacji instalacji.
Bezpieczeństwo użytkowania: Zgodność z normą RoHS oraz możliwość pracy z olejonym powietrzem gwarantują pełną adaptację do standardów przemysłowych.
Możliwości zastosowania i kompatybilność technologiczna
Złącze wtykowe QSL-G1/8-8-50 zostało zaprojektowane do pracy ze sprężonym powietrzem zgodnym z normą ISO8573-1:2010 oraz z wodą (zgodnie z deklaracją producenta). Umożliwia bezproblemową integrację z różnego rodzaju instalacjami, oferując połączenie gwintowe G1/8 oraz wyjście na przewód o średnicy 8 mm. Dzięki klasie odporności na korozję CRC 1 złączka jest polecana do standardowych zastosowań przemysłowych, gdzie niska odporność na korozję jest wystarczająca.
Podsumowanie – kątowe złącze pneumatyczne dla wymagających aplikacji
Element FESTO QSL-G1/8-8-50 to wysoce funkcjonalne złącze pneumatyczne, które zapewnia pewność połączenia, łatwość obsługi oraz dużą uniwersalność montażu. Stanowi optymalne rozwiązanie dla wszystkich, którzy stawiają na szybkość, niezawodność oraz wysokie standardy bezpieczeństwa w pneumatyce przemysłowej.
