Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Tulejka wtykowa QS-4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2,7 g |
| Wielkość | Standard |
| Wielkość nominalna | od 2 mm |

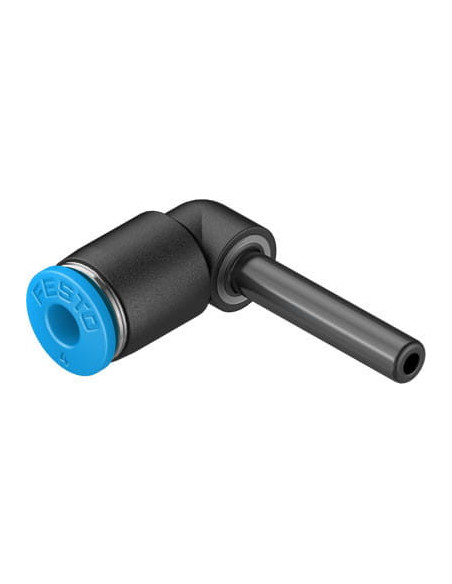

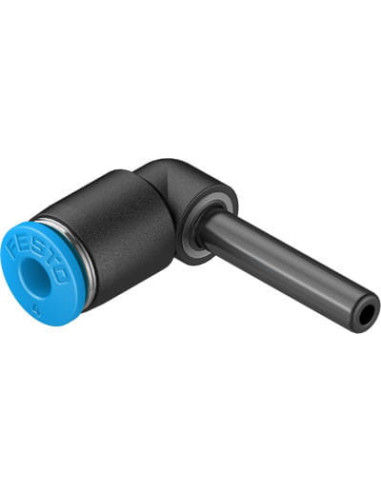

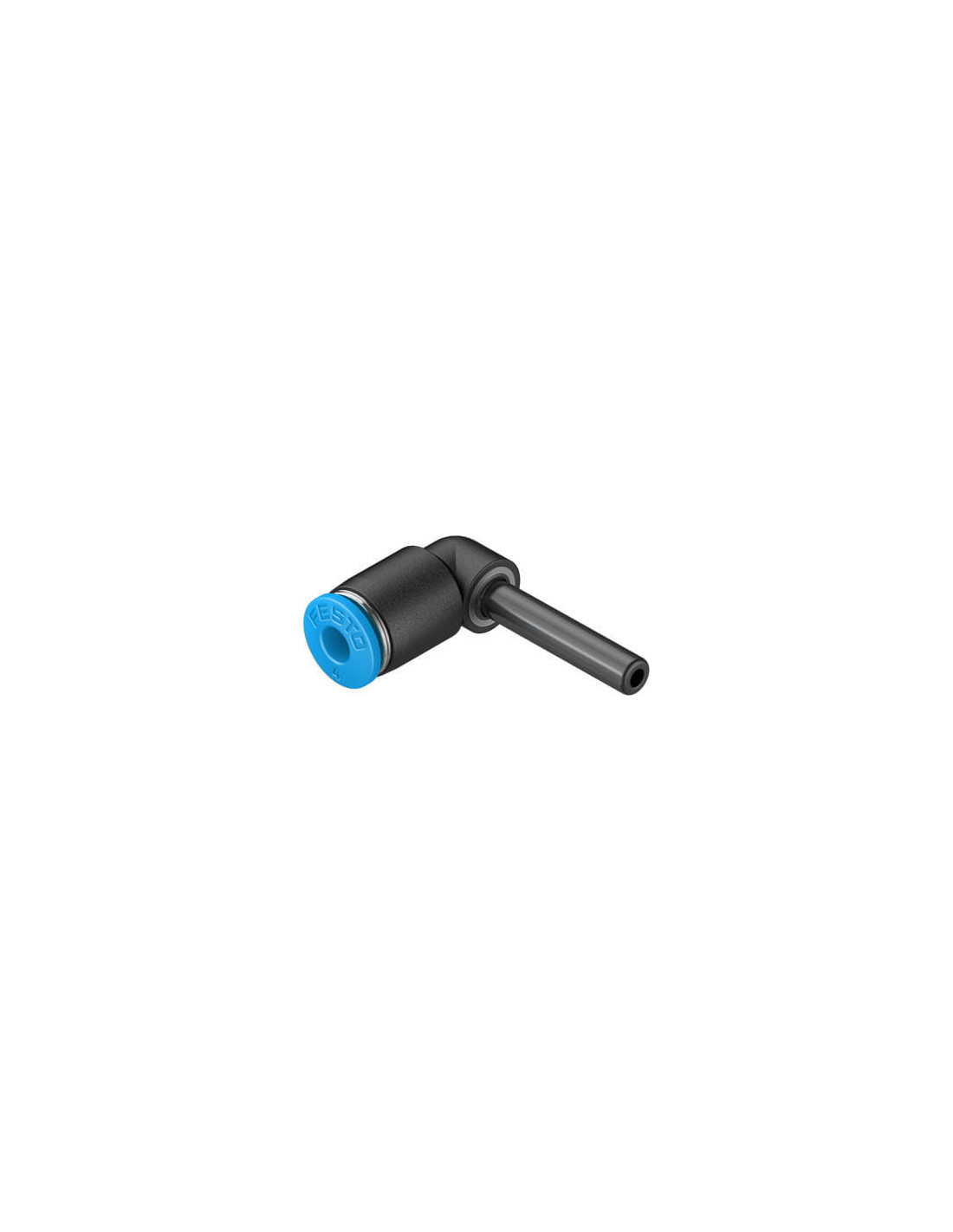

Łącznik wtykowy FESTO QSL-4H-100 – szybkie i niezawodne połączenie pneumatyczne
Łącznik wtykowy FESTO QSL-4H-100 to wysokiej klasy element stosowany do realizacji połączeń w pneumatyce przemysłowej i automatyce. Dzięki solidnej konstrukcji typu wciśnij/zwolnij zapewnia łatwy i szybki montaż, co znacząco skraca czas instalacji oraz umożliwia wielokrotne podłączanie i rozłączanie przewodów bez utraty szczelności.
Zastosowania łącznika wtykowego FESTO QSL-4H-100
Złączka QSL-4H-100 dedykowana jest do systemów transportu sprężonego powietrza oraz instalacji wodnych (zgodnie z deklaracją producenta). Dzięki uniwersalnym wymiarom i standardowej średnicy przyłącza 4 mm jest doskonałym wyborem do:
- Instalacji pneumatycznych w przemyśle i warsztatach
- Automatyki produkcyjnej
- Systemów sterowania maszyn
- Linii montażowych
- Rozbudowy istniejących instalacji sprężonego powietrza
Główne zalety złączki wtykowej FESTO QSL-4H-100
- Bardzo szybki montaż i demontaż przewodów dzięki konstrukcji wtykowej
- Wysoka jakość wykonania – obudowa z wytrzymałego PBT, elementy blokady ze stali nierdzewnej
- Niewielkie rozmiary pozwalające na zastosowanie w miejscach o ograniczonej przestrzeni
- Szeroki zakres temperatur środowiska pracy (-10 do +80°C)
- Odporność na korozję – niska klasa CRC, komponenty z materiałów nierdzewnych
- Dowolna pozycja montażu ułatwia projektowanie instalacji pneumatycznych
- Możliwość pracy w układach z powietrzem olejonym
- Certyfikaty jakości oraz zgodność z normami RoHS
Konstrukcja i materiały – trwałość oraz niezawodność
Obudowa łącznika została wykonana z wysokiej jakości tworzywa sztucznego PBT, a elementy blokujące przewód z nierdzewnej stali wysokostopowej, co zapewnia odporność na uszkodzenia mechaniczne oraz czynniki chemiczne. Pierścień zwalniający z POM gwarantuje płynną obsługę, a specjalnie dobrane uszczelnienie NBR odpowiada za długotrwałą szczelność w szerokim zakresie ciśnień i temperatur.
Typowe zastosowania w pneumatyce i automatyce
Łącznik wtykowy QSL-4H-100 to niezbędny element w każdym układzie pneumatycznym, zarówno w przemyśle, jak i w laboratoriach czy pracowniach technicznych. Umożliwia szybkie rozbudowywanie i serwisowanie instalacji, jest kompatybilny z przewodami o średnicy zewnętrznej 4 mm oraz spełnia rygorystyczne wymagania dotyczące szczelności i niezawodności.
