Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | dla przewodu o średnicy zew. 6 mm |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 3 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,7 mm |

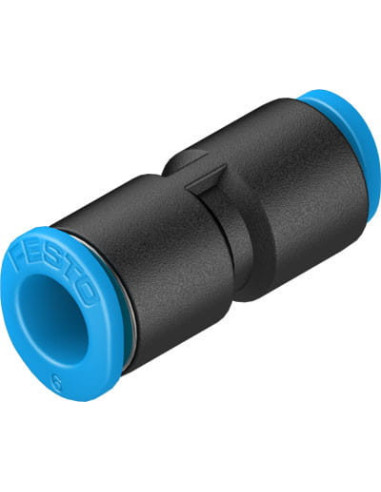

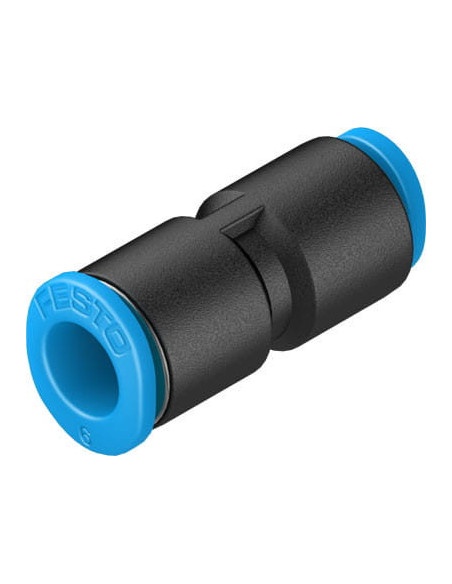

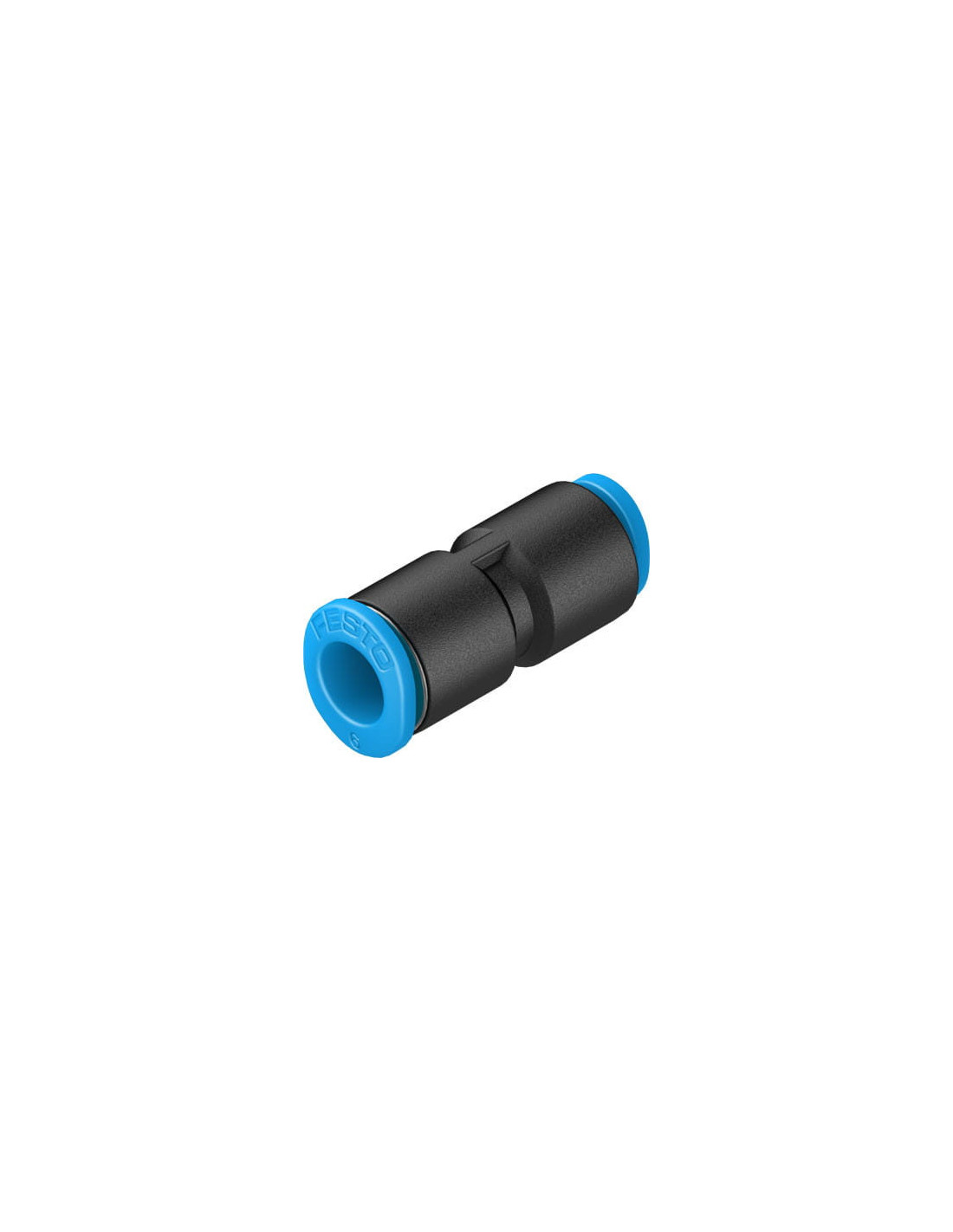

Łącznik wtykowy QSM-6-4-100 FESTO – uniwersalne rozwiązanie do instalacji pneumatycznych
Łącznik wtykowy QSM-6-4-100 FESTO to element przeznaczony do szybkiego i wygodnego łączenia przewodów pneumatycznych o różnych średnicach. Zastosowanie rozwiązania typu push-in pozwala na sprawny montaż i demontaż przewodów bez użycia specjalistycznych narzędzi. Kompaktowa konstrukcja typu “mini” sprawia, że łącznik doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej oraz w rozbudowanych systemach automatyki przemysłowej.
Konstrukcja i materiały gwarantujące wytrzymałość
Korpus łącznika wykonany jest z wytrzymałego tworzywa PBT, natomiast kluczowe elementy blokujące powstały z nierdzewnej stali wysokostopowej. Pierścienie zwalniające o wyrazistym niebieskim kolorze wykonano z odpornego na ścieranie POM. Całość zapewnia wysoką odporność na uszkodzenia mechaniczne oraz niezawodność pracy w wymagającym środowisku przemysłowym.
Typowe zastosowania łącznika wtykowego w automatyce przemysłowej
QSM-6-4-100 doskonale sprawdza się w:
- rozbudowie układów pneumatycznych w liniach produkcyjnych,
- systemach zasilania maszyn sprężonym powietrzem zgodnym z normą ISO8573-1:2010,
- aplikacjach laboratoryjnych oraz w branży medycznej z zastosowaniem miniaturowych przewodów,
- montażu instalacji wymagających szybkiego łączenia przewodów,
- systemach transportu pneumatycznego w automatyce produkcyjnej.
Zalety łącznika QSM-6-4-100 FESTO
Wśród najważniejszych zalet zastosowania tego typu złącza należy wymienić:
- Możliwość pracy w szerokim zakresie ciśnień – od podciśnienia do 14 bar,
- Odporność na działanie temperatur od -10°C do 80°C,
- Uniwersalność przyłącza – obsługa przewodów o średnicach zewnętrznych 6 mm i 4 mm,
- Niska masa umożliwia stosowanie w lekkich instalacjach,
- Zgodność z dyrektywą RoHS,
- Możliwość pracy na powietrzu olejonym,
- Łatwa i intuicyjna instalacja oraz demontaż.
Bezpieczeństwo i niezawodność w instalacjach pneumatycznych
Łącznik wtykowy QSM-6-4-100 FESTO to sprawdzony element układów pneumatycznych, który zapewnia szczelność oraz długotrwałą pracę nawet w warunkach narażenia na wibracje i cykliczne zmiany ciśnienia. Stosowanie wysokiej klasy materiałów oraz posiadane certyfikaty jakości umożliwiają montaż także w aplikacjach o podwyższonych wymaganiach dotyczących bezpieczeństwa i niezawodności.
