Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | dla przewodu o średnicy zew. 4 mm |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 3 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2,1 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,7 mm |

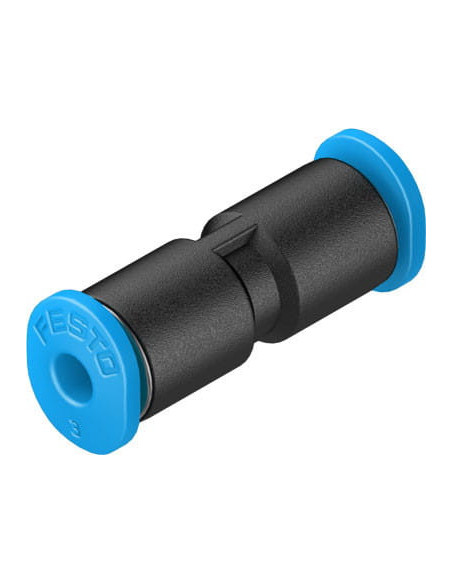

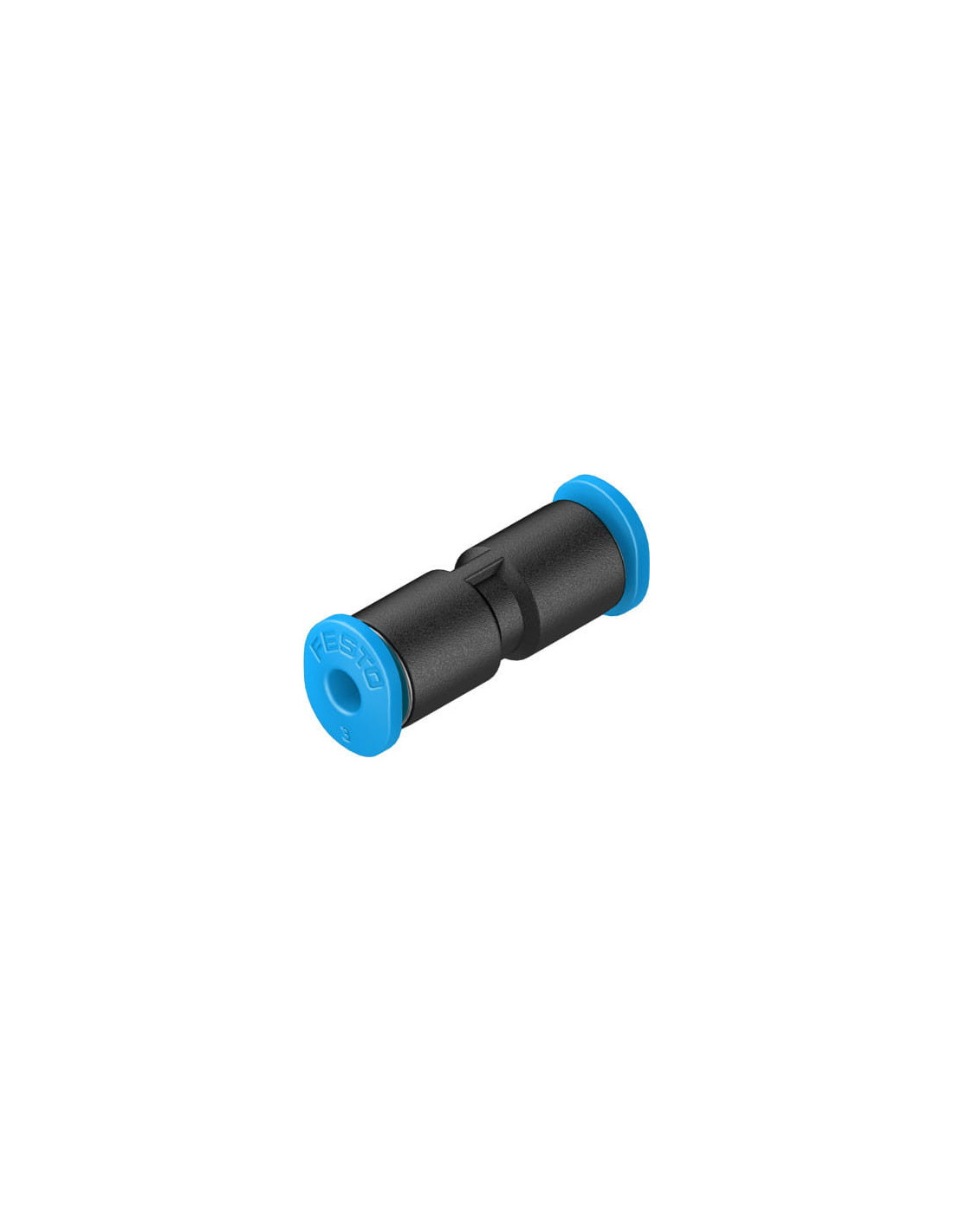

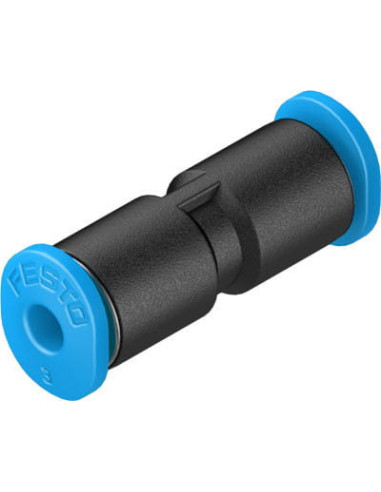

Łącznik wtykowy QSM-4-3-100 FESTO – precyzyjne połączenie pneumatyczne
Łącznik wtykowy QSM-4-3-100 FESTO to wysokiej jakości element przeznaczony do szybkiego i bezpiecznego łączenia przewodów pneumatycznych o różnych średnicach zewnętrznych. Konstrukcja typu wciśnij/zwolnij gwarantuje łatwość montażu oraz demontażu, zapewniając szczelność i niezawodność nawet w wymagających warunkach przemysłowych.
Zastosowanie łącznika wtykowego QSM-4-3-100
Łącznik QSM-4-3-100 znajduje zastosowanie w szerokiej gamie układów pneumatycznych, szczególnie tam, gdzie konieczna jest szybka i wygodna zmiana konfiguracji instalacji. Odpowiedni do pracy z sprężonym powietrzem zgodnie z normą ISO 8573-1:2010, sprawdzi się m.in. w:
- Automatyce przemysłowej
- Liniach montażowych
- Systemach sterowania maszynami
- Instalacjach laboratoryjnych oraz badawczych
Najważniejsze zalety łącznika wtykowego FESTO QSM-4-3-100
- Prosta i szybka instalacja – intuicyjny system złącza typu push-in pozwala na błyskawiczne połączenie przewodów o średnicy 4 mm i 3 mm
- Bezpieczne i szczelne łączenie nawet przy wysokim ciśnieniu roboczym do 14 bar (zależnie od temperatury)
- Odporność na warunki środowiskowe – solidne materiały, takie jak stal nierdzewna, PBT oraz POM, gwarantują trwałość elementu
- Kompaktowa budowa – niewielka masa i rozmiar sprawiają, że łącznik doskonale nadaje się do ciasnych przestrzeni instalacyjnych
- Zgodność z RoHS – produkt spełnia aktualne wymagania dotyczące ochrony środowiska
Materiały wysokiej jakości – odporność i trwałość
Obudowa łącznika wykonana jest z wytrzymałego PBT, a elementy blokujące przewód z stali nierdzewnej. Pierścień zwalniający z tworzywa POM w niebieskim kolorze umożliwia szybkie wypinanie przewodu oraz zwiększa widoczność elementu w instalacji.
Elastyczność montażu i uniwersalność
Łącznik umożliwia montaż w dowolnej pozycji, co daje pełną swobodę podczas projektowania układów pneumatycznych, nawet w ograniczonej przestrzeni. Możliwa jest praca zarówno na powietrzu olejonym, jak i nieolejonym, co czyni go uniwersalnym wyborem do różnych branż.
