Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 7 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 8,3 g |
| Wielkość | Standard |
| Wielkość nominalna | od 4,2 mm |

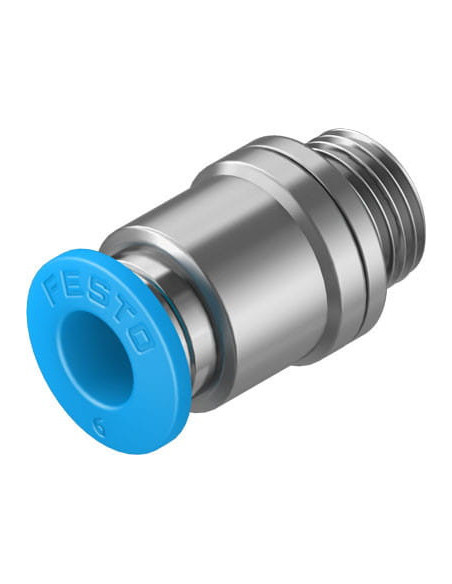

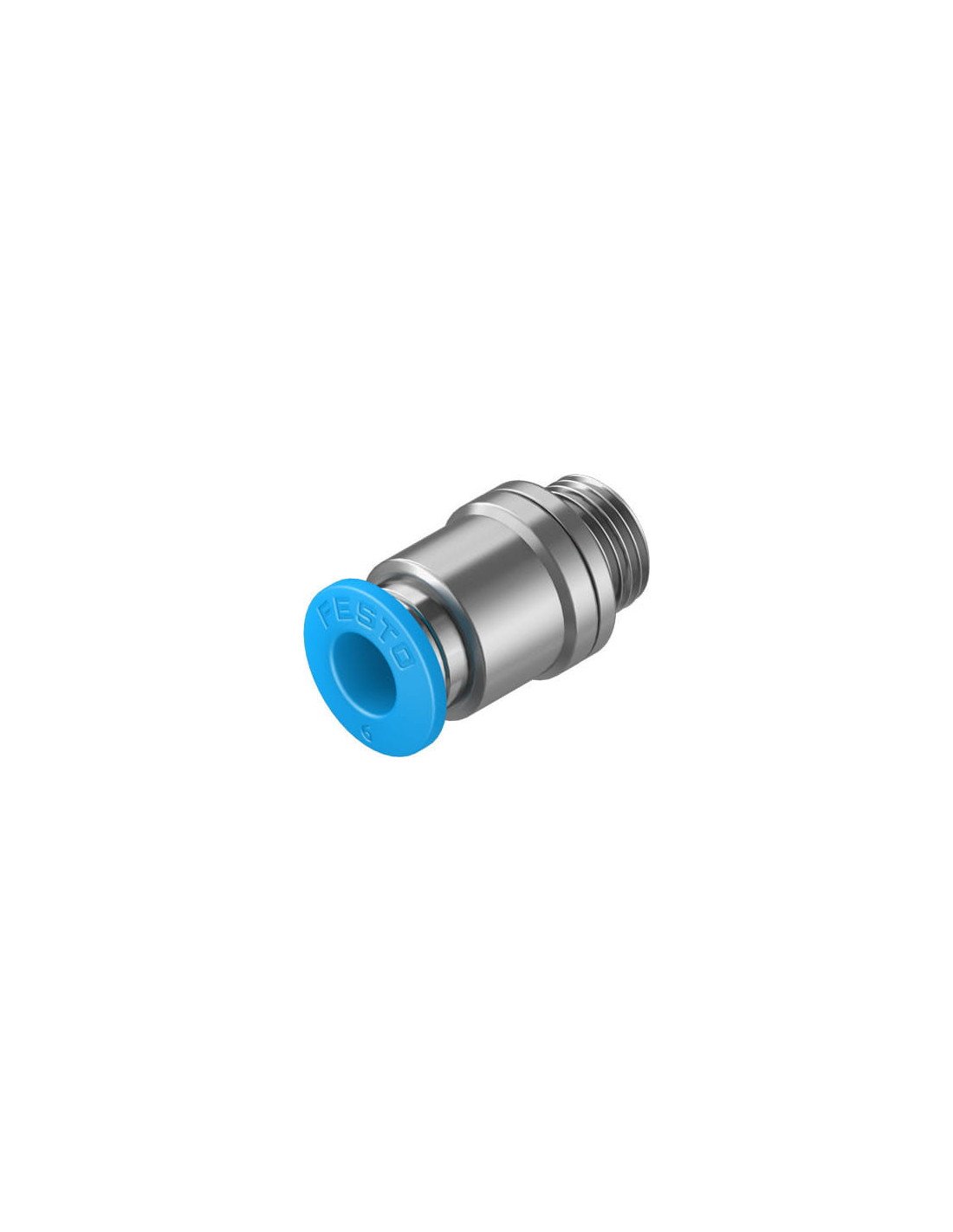

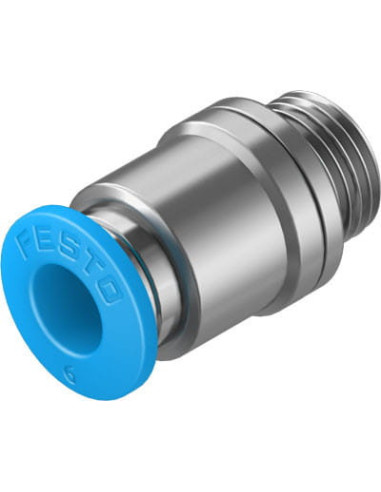

Złącze wtykowe pneumatyczne QS-G1/8-6-I FESTO – niezawodne połączenie dla systemów automatyki
Złącze wtykowe QS-G1/8-6-I FESTO to wysokiej jakości element przeznaczony do profesjonalnych instalacji pneumatycznych. Wyróżnia się prostą i szybką metodą montażu typu wciśnij/zwolnij, co umożliwia efektywne podłączanie przewodów bez użycia dodatkowych narzędzi. Produkt ten jest dopasowany do przewodów o średnicy zewnętrznej 6 mm oraz wyposażony w gwint zewnętrzny G1/8, co gwarantuje uniwersalność zastosowania w różnorodnych układach automatyki przemysłowej.
Główne zalety złącza FESTO QS-G1/8-6-I
- Uniwersalność zastosowania – kompatybilność z szeroką gamą przewodów oraz elementów pneumatycznych.
- Trwałość i wytrzymałość – wykonanie z niklowanego mosiądzu oraz wysokostopowej stali nierdzewnej gwarantuje odporność na uszkodzenia mechaniczne i korozję.
- Szybki montaż – intuicyjna konstrukcja znacząco skraca czas serwisowania i instalacji.
- Niska waga – wynosząca zaledwie 8,3 g, co minimalizuje obciążenie całego systemu pneumatycznego.
- Szeroki zakres ciśnienia roboczego – umożliwia pracę zarówno w standardowych, jak i wymagających warunkach aplikacyjnych.
- Zgodność z normami – spełnia wymagania RoHS oraz normy ISO 8573-1:2010 dla sprężonego powietrza.
Zastosowania złącza wtykowego pneumatycznego QS-G1/8-6-I
Złącze pneumatyczne FESTO QS-G1/8-6-I znajduje zastosowanie w nowoczesnych instalacjach automatyki przemysłowej, liniach produkcyjnych oraz systemach sterowania. Może być stosowane do transportu sprężonego powietrza oraz wody (zgodnie z deklaracją producenta), co czyni je idealnym do pracy w układach wymagających częstych przezbrojeń lub rozbudowy instalacji.
Najczęściej wykorzystywane jest w branżach takich jak:
- Automatyka przemysłowa
- Produkcja maszyn i urządzeń
- Branża spożywcza (przy mediach zgodnych z normami)
- Systemy transportu pneumatycznego
- Laboratoria i zakłady badawcze
Konstrukcja i odporność na warunki zewnętrzne
Obudowa wykonana z niklowanego mosiądzu oraz elementy blokujące z wysokostopowej stali nierdzewnej zapewniają długotrwałą eksploatację, nawet przy intensywnym użytkowaniu. Uszczelnienia z NBR gwarantują szczelność przy zmiennych temperaturach otoczenia, w zakresie od -10 do 80°C. Kolorowy, niebieski pierścień zwalniający ułatwia szybkie rozpoznanie złącza na tle pozostałych komponentów instalacji.
Bezpieczeństwo i wygoda użytkowania
Zastosowanie podkładki uszczelniającej na gwincie oraz możliwość dowolnej pozycji montażowej zwiększają elastyczność projektowania linii pneumatycznych. Złącze może pracować zarówno przy sprężonym powietrzu nieolejonym, jak i olejonym, co zwiększa jego uniwersalność w różnorodnych aplikacjach przemysłowych.
