Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Liczba linii zasilających | od 1 |
| Liczba wyjść | od 2 |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Woda zgodnie z deklaracją producenta na www.festo.com, Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | dla przewodu o średnicy zew. 12 mm |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 36 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8,7 mm |

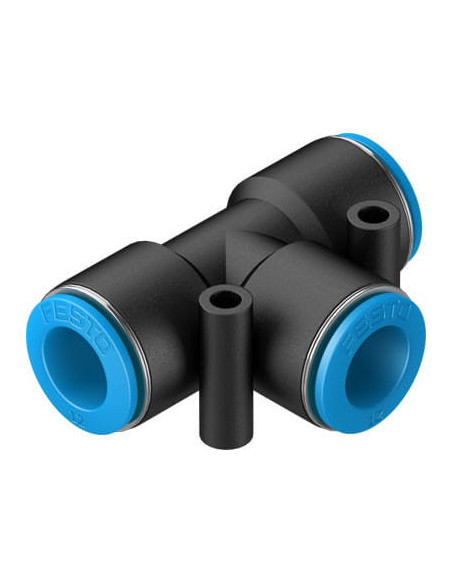

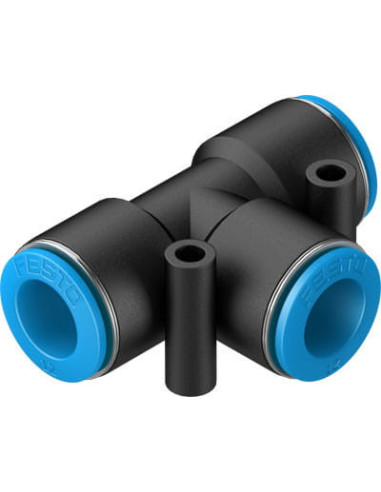

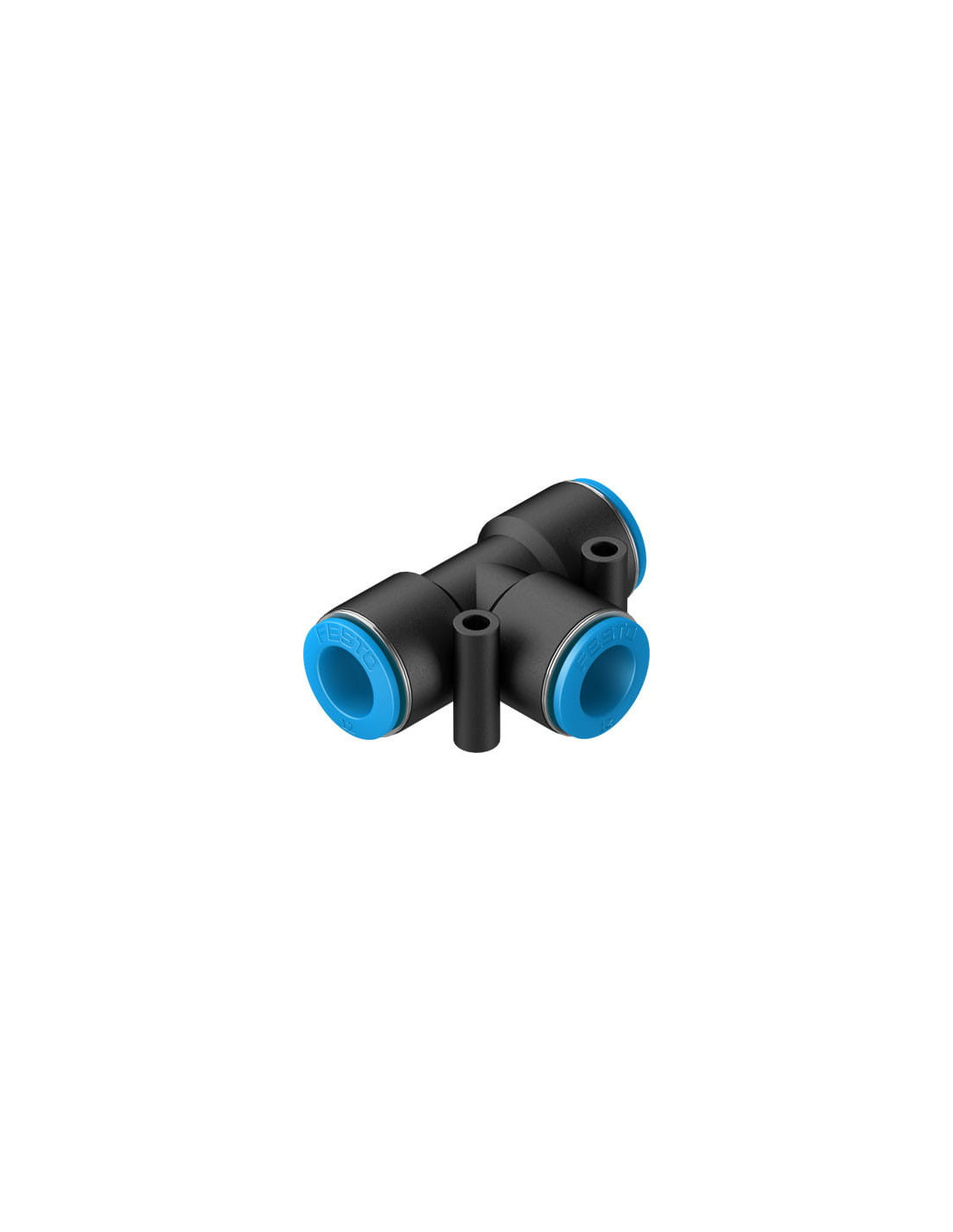

Łącznik wtykowy typu T QST-12 FESTO – wszechstronny element systemów pneumatycznych
Łącznik wtykowy T QST-12 FESTO (kod produktu: 153132) to niezawodny element przeznaczony do szybkiego i szczelnego łączenia przewodów pneumatycznych o średnicy zewnętrznej 12 mm. Sprawdza się w instalacjach, w których wymagana jest łatwa rozbudowa oraz separacja przewodów w układach pneumatycznych. Jego trzyramienna konstrukcja typu „T” umożliwia efektywne rozdzielanie linii zasilających oraz łączenie kilku obwodów.
Zalety łącznika wtykowego QST-12 FESTO
- Prosta i szybka instalacja dzięki mechanizmowi typu wciśnij/zwolnij.
- Uniwersalne zastosowanie – pasuje do przewodów pneumatycznych o średnicy 12 mm w każdej pozycji montażowej.
- Odporność na wysokie i niskie temperatury – zakres pracy od -10°C do +80°C pozwala na montaż w różnych warunkach otoczenia.
- Kompatybilność ze sprężonym powietrzem oraz wodą (zgodnie z deklaracją producenta), co zwiększa zakres zastosowania złączki.
- Elementy uszczelniające wykonane z wysokogatunkowych materiałów – stal nierdzewna, PBT oraz POM gwarantują trwałość oraz odporność na korozję i ścieranie.
- Zgodność z normami i ekologią – produkt wykonany zgodnie ze standardem RoHS, odpowiedni także dla powietrza olejonego.
- Łatwe rozpoznanie dzięki charakterystycznemu niebieskiemu pierścieniowi zwalniającemu.
Typowe zastosowania łącznika wtykowego typu T
Łącznik wtykowy QST-12 jest wykorzystywany w instalacjach pneumatycznych w przemyśle maszynowym, motoryzacyjnym, systemach automatyki, na liniach produkcyjnych oraz w urządzeniach laboratoryjnych. Pozwala na budowę rozgałęzionych sieci przesyłu sprężonego powietrza i obsługuje szeroki zakres ciśnień roboczych: od -0,95 do 14 bar (w zależności od temperatury pracy).
Urządzenie jest idealne do aplikacji wymagających wysokiej szczelności i wytrzymałości mechanicznej połączeń. Trzy wyjścia umożliwiają elastyczne rozprowadzenie powietrza lub cieczy oraz szybkie tworzenie licznych odnóg instalacji.
Główne cechy techniczne łącznika QST-12 FESTO
- Średnica przyłączeniowa: 12 mm
- Zakres temperatur pracy: -10°C – 80°C
- Zakres ciśnienia roboczego: -0,95 do 14 bar
- Odporność na korozję: klasa CRC 1
- Materiał korpusu: PBT
- Elementy blokujące: stal nierdzewna
- Uszczelnienie: NBR
Łącznik QST-12 FESTO to sprawdzone rozwiązanie dla profesjonalnych systemów pneumatycznych, w których liczy się niezawodność, prostota montażu oraz wytrzymałość.
