Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 3,35 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M7 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 6 g |
| Wielkość | Mini |
| Wielkość nominalna | od 3,1 mm |

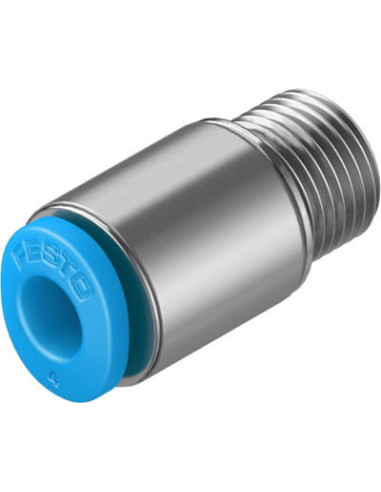

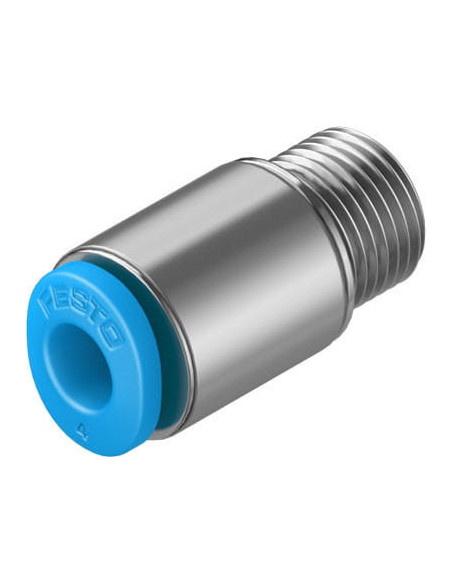

Złącze wtykowe QSM-M7-4-I-100 FESTO – wysokiej jakości element pneumatyczny
Złącze wtykowe QSM-M7-4-I-100 marki FESTO to kompaktowy i niezawodny element przeznaczony do systemów pneumatycznych, które wymagają precyzyjnego i bezpiecznego łączenia przewodów o średnicy zewnętrznej 4 mm z gwintem M7. Produkt spełnia wysokie standardy jakościowe, co czyni go idealnym wyborem w środowiskach przemysłowych o dużych wymaganiach.
Zastosowanie i możliwości wykorzystania złącza pneumatycznego QSM-M7-4-I-100
Złącze pneumatyczne z serii QSM znajduje szerokie zastosowanie w:
- automatyce przemysłowej,
- systemach transportu pneumatycznego,
- instalacjach sprężonego powietrza,
- maszynach produkcyjnych,
- laboratoriach i warsztatach,
- systemach dozowania i automatyzacji procesów.
Łatwość i szybkość montażu oraz uniwersalność zastosowania pozwalają na użycie złącza zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów pneumatycznych.
Najważniejsze zalety złącza FESTO QSM-M7-4-I-100
- Precyzja wykonania – gwarantuje szczelność połączenia i minimalizuje ryzyko wycieków.
- Wysoka odporność na korozję – zastosowanie stali nierdzewnej oraz mosiądzu niklowanego wydłuża żywotność elementu.
- Bezpieczny i szybki montaż – intuicyjna konstrukcja typu „wciśnij/zwolnij” przyspiesza instalację i demontaż przewodów.
- Szeroki zakres temperatur pracy – od -10°C do +80°C, co pozwala na wykorzystanie w zróżnicowanych warunkach otoczenia.
- Wieloletnia niezawodność nawet przy pracy ze sprężonym powietrzem olejonym.
- Niskoprofilowa konstrukcja „mini” umożliwia optymalne wykorzystanie przestrzeni montażowej, także w miejscach trudno dostępnych.
Zbudowane z myślą o trwałości i bezpieczeństwie
Złącze wykonano z materiałów wysokiej jakości: mosiądz niklowany zapewnia odporność na uszkodzenia mechaniczne i korozję, natomiast pierścień zwalniający z POM umożliwia wielokrotne użytkowanie bez utraty właściwości. Dodatkowa podkładka uszczelniająca gwarantuje pewne uszczelnienie gwintu.
Produkt jest zgodny z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych oraz możliwość użytkowania w nowoczesnych instalacjach przemysłowych.
Złącze wtykowe QSM-M7-4-I-100 FESTO to komponent spełniający oczekiwania najbardziej wymagających użytkowników, wyróżniający się niezawodnością oraz elastycznością zastosowania w systemach pneumatycznych.
