Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 7,6 g |
| Wielkość | Standard |
| Wielkość nominalna | od 4,2 mm |

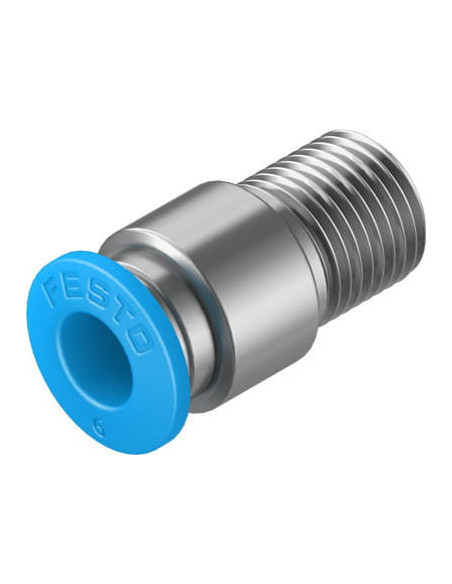

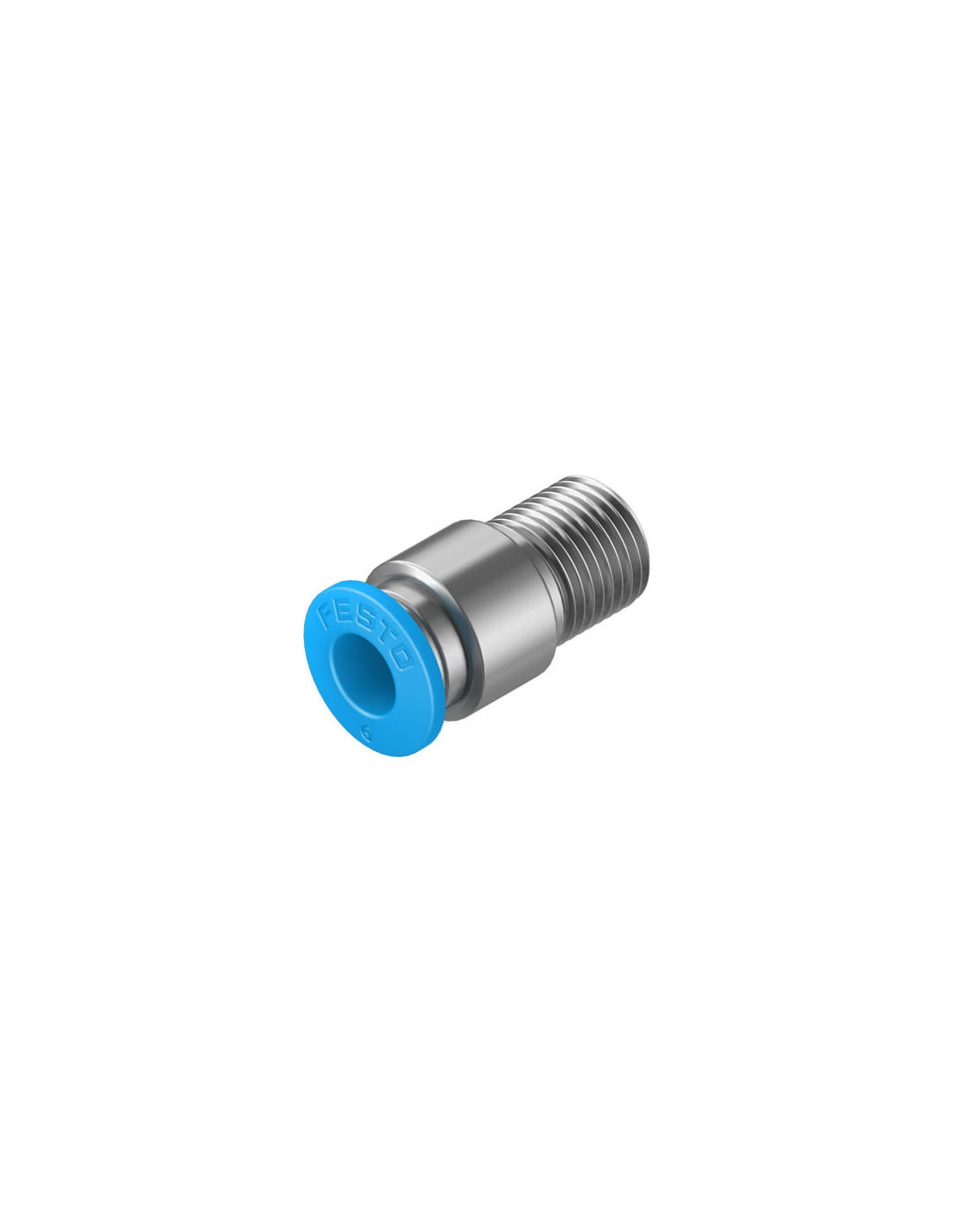

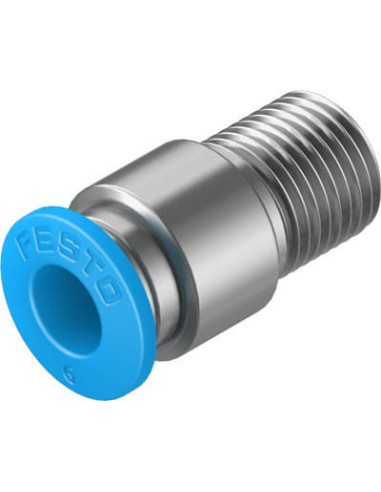

Złącze wtykowe pneumatyczne FESTO QS-1/8-6-I – wszechstronne połączenie dla układów sprężonego powietrza
Złącze wtykowe FESTO QS-1/8-6-I (kod produktu: FESTO-153013) to praktyczny i niezawodny element stosowany w instalacjach pneumatycznych. Zapewnia szybkie i szczelne połączenie przewodów o średnicy zewnętrznej 6 mm z elementami posiadającymi gwint zewnętrzny R1/8. Przeznaczone jest zarówno do przemysłowych systemów automatyki, jak i instalacji warsztatowych, gdzie liczy się oszczędność czasu oraz pewność montażu.
Budowa i materiały gwarantujące trwałość
Obudowa z niklowanego mosiądzu zapewnia wysoką odporność na typowe uszkodzenia mechaniczne oraz działanie czynników zewnętrznych. Elementy blokady przewodu wykonane zostały ze stali wysokostopowej, nierdzewnej, a pierścień zwalniający z wytrzymałego tworzywa POM. Uszczelnienie przewodu typu NBR gwarantuje szczelność i długą eksploatację w wymagającym środowisku pracy.
Zalety i możliwości zastosowania QS-1/8-6-I
- Bardzo szybki montaż i demontaż przewodów dzięki konstrukcji typu „wciśnij/zwolnij”.
- Możliwość stosowania w szerokim zakresie ciśnienia roboczego – od -0,95 do 14 bar (w zależności od temperatury).
- Wszechstronność – przeznaczone do sprężonego powietrza zgodnie z ISO 8573-1:2010, a także do wody (po szczegółowej weryfikacji z dokumentacją producenta).
- Odpowiednie do pracy z powietrzem olejonym, co zwiększa zakres zastosowań w przemyśle.
- Odporność na korozję klasy CRC 1 oraz zgodność z dyrektywą RoHS.
Typowe zastosowanie złącza wtykowego pneumatycznego FESTO QS-1/8-6-I
Opisywany element znajduje szerokie zastosowanie w systemach pneumatyki, zarówno w liniach produkcyjnych w przemyśle spożywczym, motoryzacyjnym, jak i w laboratoriach czy automatyce budynkowej. Sprawdza się w układach wymagających szybkiej wymiany przewodów, gdzie istotna jest niezawodność i bezpieczeństwo połączenia.
Dzięki swojej konstrukcji zapewnia dowolną pozycję zabudowy oraz łatwość integracji nawet w ograniczonych przestrzeniach roboczych.
Najważniejsze cechy złącza QS-1/8-6-I FESTO
- Gwint zewnętrzny R1/8
- Połączenie dla przewodu o średnicy zewnętrznej 6 mm
- Zakres temperatury pracy -10 do 80°C
- Uniwersalność montażu – dowolna pozycja zabudowy
- Wytrzymałe materiały odporne na uszkodzenia i korozję
