Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 50 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R3/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 10 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 24 g |
| Wielkość | Standard |
| Wielkość nominalna | od 9 mm |

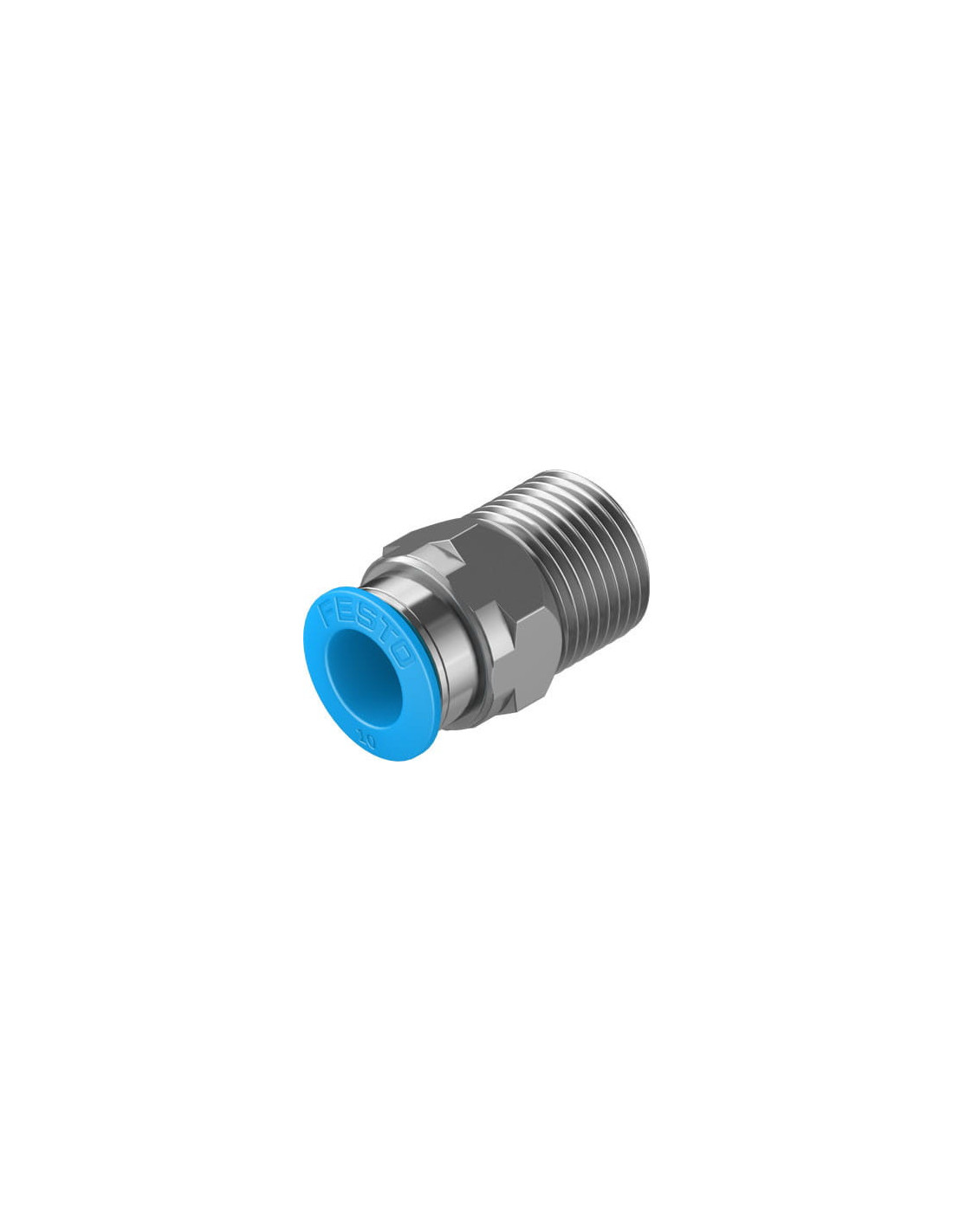

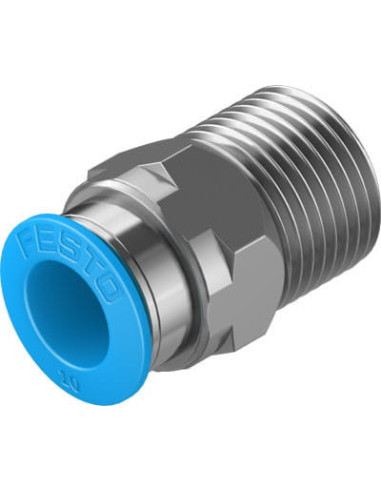

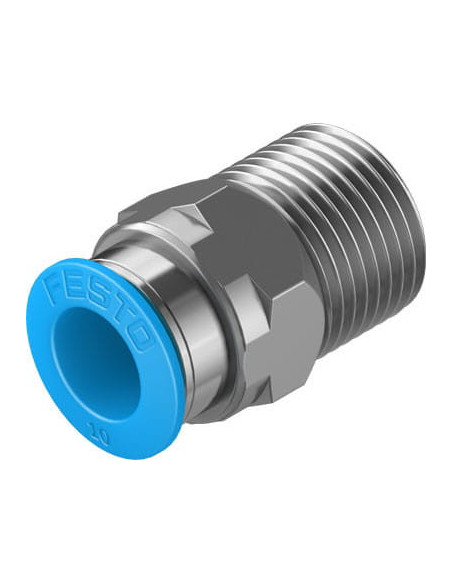

Złącze wtykowe FESTO QS-3/8-10-50 – niezawodne połączenie pneumatyczne
Złącze wtykowe FESTO QS-3/8-10-50 to wysokiej jakości element armatury pneumatycznej, przeznaczony do szybkiego, szczelnego oraz bezproblemowego łączenia przewodów pneumatycznych o średnicy zewnętrznej 10 mm z instalacją wyposażoną w gwint zewnętrzny R3/8. Produkt dedykowany jest do zastosowań wszędzie tam, gdzie kluczowe są trwałość połączenia i bezpieczeństwo pracy.
Możliwości i typowe zastosowania złącza FESTO QS-3/8-10-50
- Automatyka przemysłowa – doskonale sprawdza się w instalacjach sterowania pneumatycznego maszyn przemysłowych, zapewniając szybkie i pewne połączenie przewodów.
- Robotyka – umożliwia prostą integrację z systemami robotów montażowych oraz urządzeń transportu pneumatycznego.
- Systemy sprężonego powietrza – kompatybilność z sprężonym powietrzem zgodnym z ISO 8573-1:2010 pozwala na stosowanie produktu w różnorodnych układach pneumatycznych.
- Przemysł spożywczy oraz wodny – możliwość pracy z wodą (zgodnie z deklaracją producenta) otwiera produktowi zastosowanie m.in. w instalacjach myjących i dozujących.
- Układy laboratoryjne i pomiarowe – dzięki precyzyjnemu wykonaniu oraz szczelności, złącze to bardzo często wykorzystywane jest w precyzyjnych instalacjach.
Zalety złącza wtykowego FESTO QS-3/8-10-50
- Szybki i prosty montaż – konstrukcja typu „wciśnij/zwolnij” umożliwia sprawne podłączanie oraz demontaż przewodów bez użycia specjalistycznych narzędzi.
- Wytrzymałość i niezawodność – zastosowanie wysokostopowej stali nierdzewnej oraz niklowanego mosiądzu gwarantuje dużą odporność mechaniczną i długą żywotność.
- Odporność na korozję – wysoka klasa odporności CRC (1) sprawia, że złącze radzi sobie w typowym środowisku przemysłowym.
- Uniwersalność montażu – możliwość dowolnej pozycji zabudowy pozwala na elastyczne projektowanie układów.
- Kompatybilność z różnymi mediami – złącze przeznaczone do sprężonego powietrza i wody, umożliwia także przepływ powietrza olejonego.
- Bezpieczna praca w szerokim zakresie temperatur – wytrzymuje temperatury od -10 °C do +80 °C.
- Ekologiczność – zgodność z wymaganiami dyrektywy RoHS potwierdza brak szkodliwych substancji.
Budowa i materiały gwarantujące niezawodność
Obudowa złącza FESTO QS-3/8-10-50 wykonana jest z niklowanego mosiądzu, natomiast elementy blokujące przewód z stali wysokostopowej nierdzewnej. Kolorowy, niebieski pierścień zwalniający z POM ułatwia szybką identyfikację rozmiaru oraz prostą obsługę. Uszczelnienie wykonane z NBR zapewnia wysoką szczelność połączenia, minimalizując ryzyko wycieków.
Złącze QS-3/8-10-50 – parametry techniczne i montaż
Kompatybilność z przewodami pneumatycznymi o średnicy zewnętrznej 10 mm oraz złącze R3/8 sprawiają, że produkt idealnie wpisuje się w uniwersalne zastosowania w systemach automatyki oraz instalacjach ciśnieniowych. Typ uszczelnienia gwintu: taśma uszczelniająca zapewnia dodatkową ochronę przed przeciekami. Dzięki ergonomicznej budowie, łatwość i szybkość instalacji pozwala na oszczędność czasu oraz redukcję kosztów serwisu.
