Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 20 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R3/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 30 g |
| Wielkość | Standard |
| Wielkość nominalna | od 11 mm |

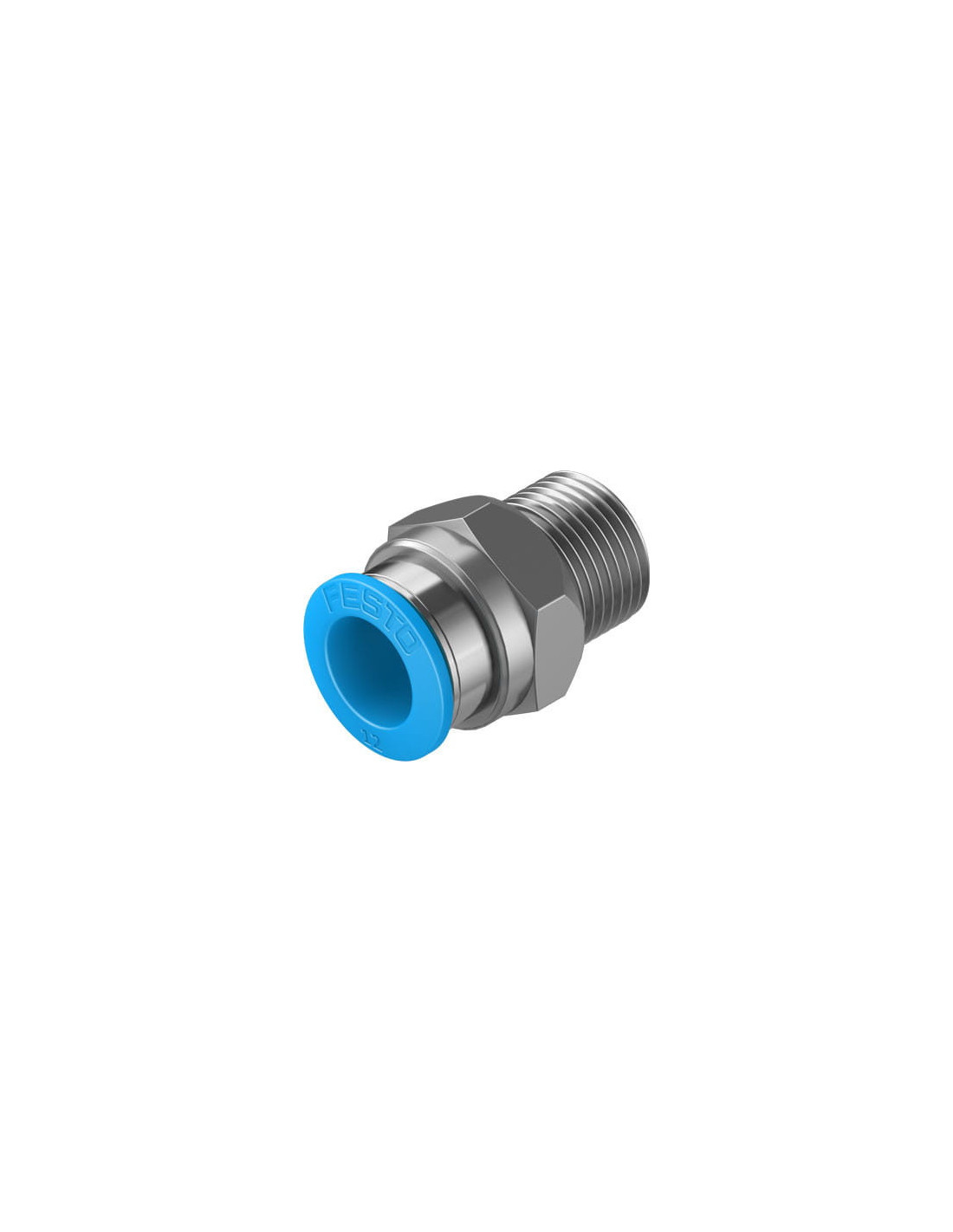

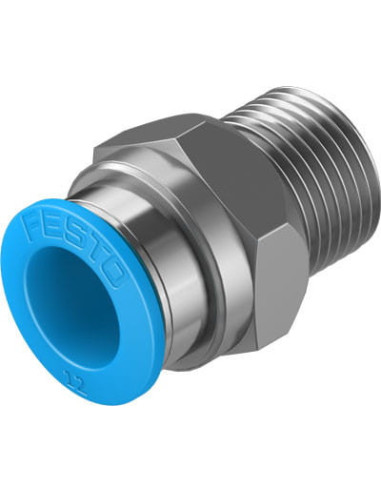

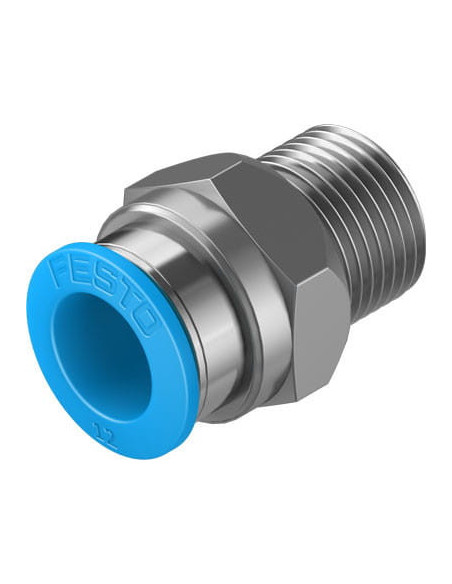

QS-3/8-12-20 Złącze wtykowe FESTO – profesjonalne połączenia pneumatyczne
QS-3/8-12-20 to wysokiej jakości złącze wtykowe marki FESTO (kod produktu: FESTO-130683), przeznaczone do szybkiego i niezawodnego łączenia przewodów pneumatycznych. Produkt ten cieszy się szczególnym uznaniem w branży automatyki przemysłowej oraz instalacji pneumatycznych, gdzie wymagana jest duża niezawodność, trwałość i szczelność połączeń.
Zalety złącza wtykowego QS-3/8-12-20
- Szybki i intuicyjny montaż – dzięki konstrukcji typu wciśnij/zwolnij wymiana przewodu zajmuje zaledwie kilka sekund, co pozwala na skrócenie przestojów technologicznych.
- Wysoka odporność na warunki pracy – mosiężna, niklowana obudowa oraz elementy ze stali nierdzewnej zapewniają trwałość oraz odporność na uszkodzenia mechaniczne i czynniki chemiczne.
- Pewne i szczelne połączenie – precyzyjnie wykonane elementy blokujące oraz uszczelnienia gwarantują bezpieczeństwo i szczelność nawet przy zmiennych ciśnieniach pracy.
- Uniwersalność zastosowania – możliwość pracy zarówno ze sprężonym powietrzem (zgodnie z ISO8573-1:2010), jak i wodą (po potwierdzeniu u producenta).
Typowe zastosowania złączek pneumatycznych QS-3/8-12-20
Złącze pneumatyczne FESTO QS-3/8-12-20 znajduje zastosowanie w wielu gałęziach przemysłu, w tym:
- w instalacjach pneumatycznych maszyn produkcyjnych,
- w systemach automatyzacji procesów,
- w liniach montażowych i urządzeniach przemysłowych,
- w aplikacjach związanych z transportem mediów pod ciśnieniem,
- w systemach chłodzących oraz urządzeniach zasilanych sprężonym powietrzem.
Charakterystyka materiałowa i konstrukcyjna
Obudowa złączki wykonana jest z mosiądzu pokrytego warstwą niklu, co zapewnia długotrwałą ochronę przed korozją.
Wysokiej jakości elementy blokujące zostały wyprodukowane ze stali nierdzewnej, a pierścień zwalniający z odpornego na ścieranie tworzywa POM.
Uszczelnienie przewodu zapewnia niezawodny elastomer NBR.
Elastyczność w montażu i eksploatacji
Złącze QS-3/8-12-20 umożliwia swobodny montaż w dowolnej pozycji, co daje dużą elastyczność i ułatwia projektowanie instalacji.
Gwint zewnętrzny R3/8 oraz możliwość podpięcia przewodu o zewnętrznej średnicy 12 mm sprawiają, że element ten jest kompatybilny z większością rozwiązań stosowanych w automatyce.
Wszechstronność – do powietrza i wody
Złącze jest dostosowane zarówno do powietrza nieolejonego i olejonego, jak i do pracy z wodą (zgodnie z deklaracją producenta).
Odporność na temperatury w zakresie -10°C do +80°C sprawia, że złączka może być stosowana w różnych warunkach środowiskowych.
