Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 7 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 14 g |
| Wielkość | Standard |
| Wielkość nominalna | od 4,2 mm |

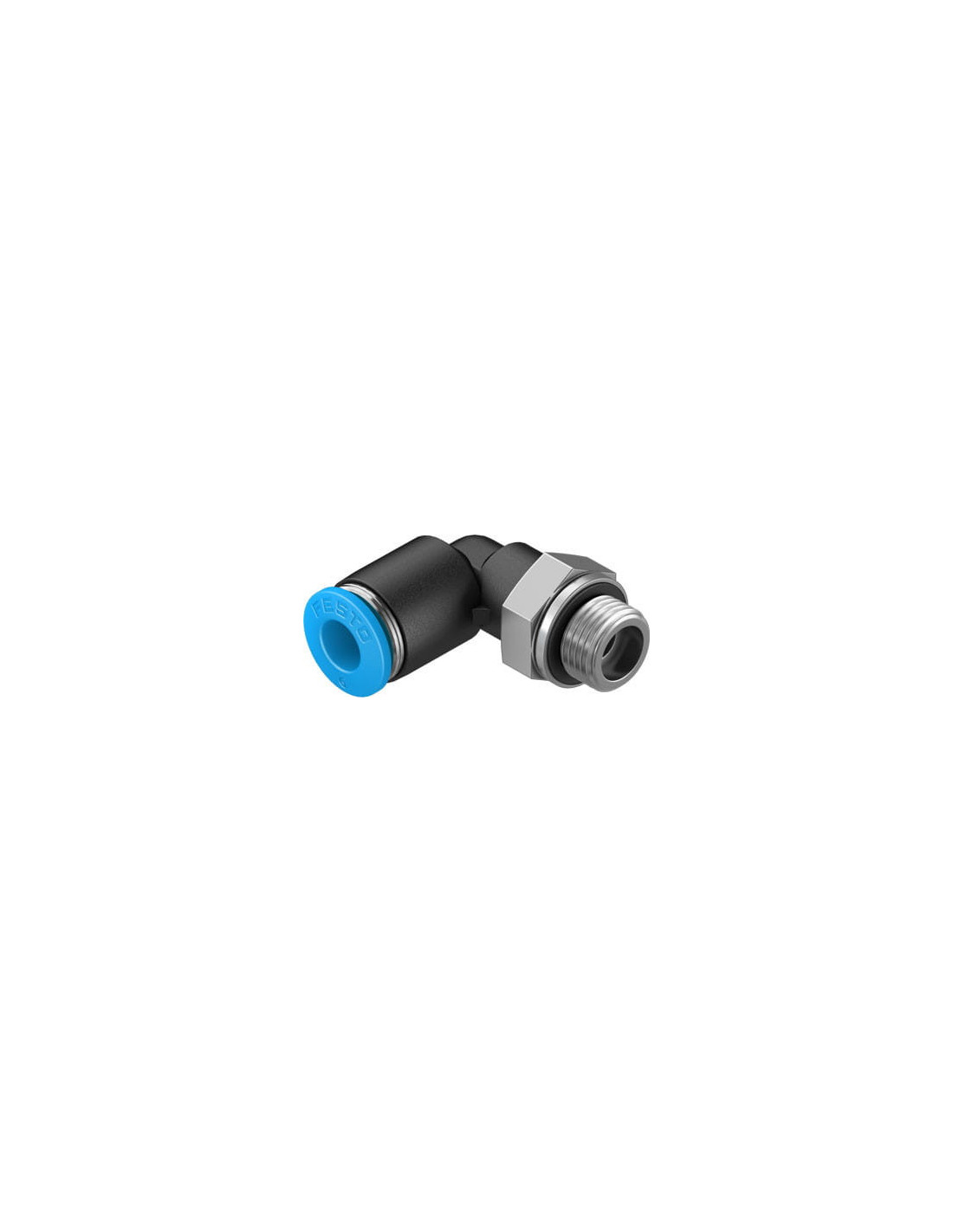

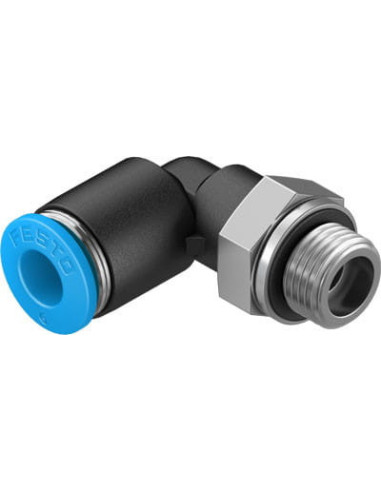

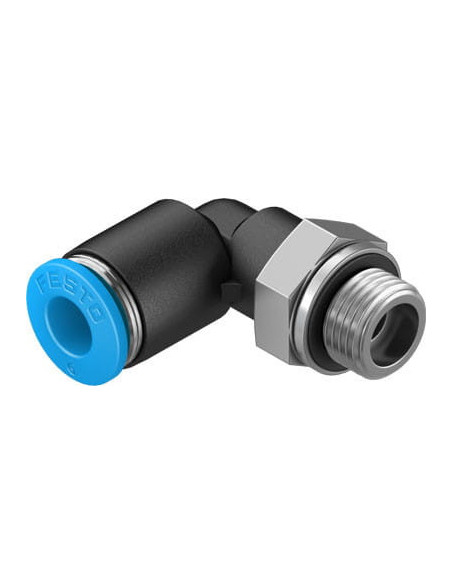

Złącze wtykowe kątowe FESTO QSL-G1/8-6 – profesjonalne rozwiązanie pneumatyczne
Złącze wtykowe FESTO QSL-G1/8-6 to element przeznaczony do niezawodnego łączenia przewodów pneumatycznych w instalacjach przemysłowych, systemach automatyki oraz warsztatach. Produkt ten został zaprojektowany przez renomowaną markę FESTO i wyróżnia się wysoką jakością wykonania oraz trwałością, co czyni go idealnym wyborem do zastosowań wymagających szczelności i niezawodności.
Charakterystyka i zastosowanie złącza pneumatycznego G1/8
Złącze kątowe QSL-G1/8-6 pozwala na szybkie i łatwe podłączenie przewodu pneumatycznego o średnicy zewnętrznej 6 mm do instalacji z gwintem zewnętrznym G1/8. Konstrukcja typu wciśnij/zwolnij umożliwia błyskawiczny montaż oraz demontaż przewodu bez użycia specjalistycznych narzędzi. Takie rozwiązanie jest szczególnie przydatne w systemach wymagających częstej wymiany lub serwisowania podzespołów.
- Płynna praca w szerokim zakresie ciśnień od -0,95 do 14 bar
- Możliwość stosowania w temperaturze otoczenia od -10 do 80°C
- Odporność na środowiska wilgotne i olejowe
- Niska podatność na korozję dzięki zastosowaniu stali nierdzewnej oraz tworzyw PBT i POM
- Szczelność zapewniona dzięki wykorzystaniu uszczelnień NBR oraz podkładki uszczelniającej gwint
Materiały i trwałość – niezawodność na lata
Elementy blokady przewodu wykonane są z wysokostopowej stali nierdzewnej, która gwarantuje odporność na korozję i ścieranie nawet w trudnych warunkach pracy. Korpus złącza z trwałego tworzywa PBT zapewnia lekkość i odporność mechaniczną, a pierścień zwalniający z POM ułatwia szybkie i pewne podłączanie przewodów. Konstrukcja spełnia wymagania RoHS, co potwierdza bezpieczeństwo użytkowania w nowoczesnych systemach automatyki.
Typowe zastosowania złączek pneumatycznych FESTO
Złącze wtykowe kątowe QSL-G1/8-6 idealnie sprawdzi się w:
- Systemach pneumatycznych w automatyce przemysłowej
- Maszynach produkcyjnych i urządzeniach pakujących
- Instalacjach wodnych o odpowiednich parametrach pracy
- Warsztatach serwisowych i liniach montażowych
- Układach transportu pneumatycznego oraz rozdzielaczach powietrza
Kompaktowa budowa oraz uniwersalność umożliwiają instalację złączki w dowolnej pozycji montażowej, zarówno w miejscach ogólnodostępnych, jak i trudno dostępnych. Złącze jest kompatybilne z powietrzem przygotowanym zgodnie z normą ISO8573-1:2010 oraz z niektórymi rodzajami wody, zgodnie z deklaracją producenta.
Szybkozłącze pneumatyczne FESTO – gwarancja szczelności i wygody montażu
Dzięki zastosowaniu złączki QSL-G1/8-6 możliwe jest osiągnięcie szczelnych, wydajnych oraz odpornych na czynniki zewnętrzne połączeń w szerokim zakresie zastosowań przemysłowych i technicznych. Produkt ten łączy w sobie wysoką funkcjonalność, prostotę obsługi i trwałość, co gwarantuje oszczędność czasu podczas montażu oraz długą żywotność całego układu pneumatycznego.
