Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 21 g |
| Wielkość | Standard |
| Wielkość nominalna | od 4,3 mm |

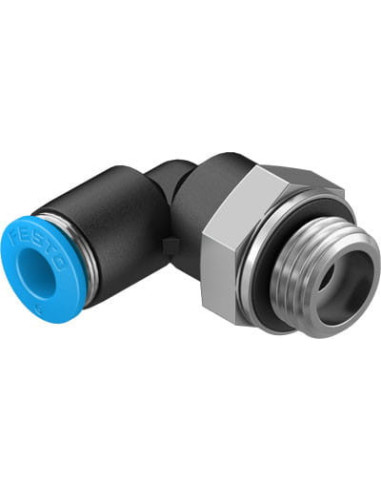

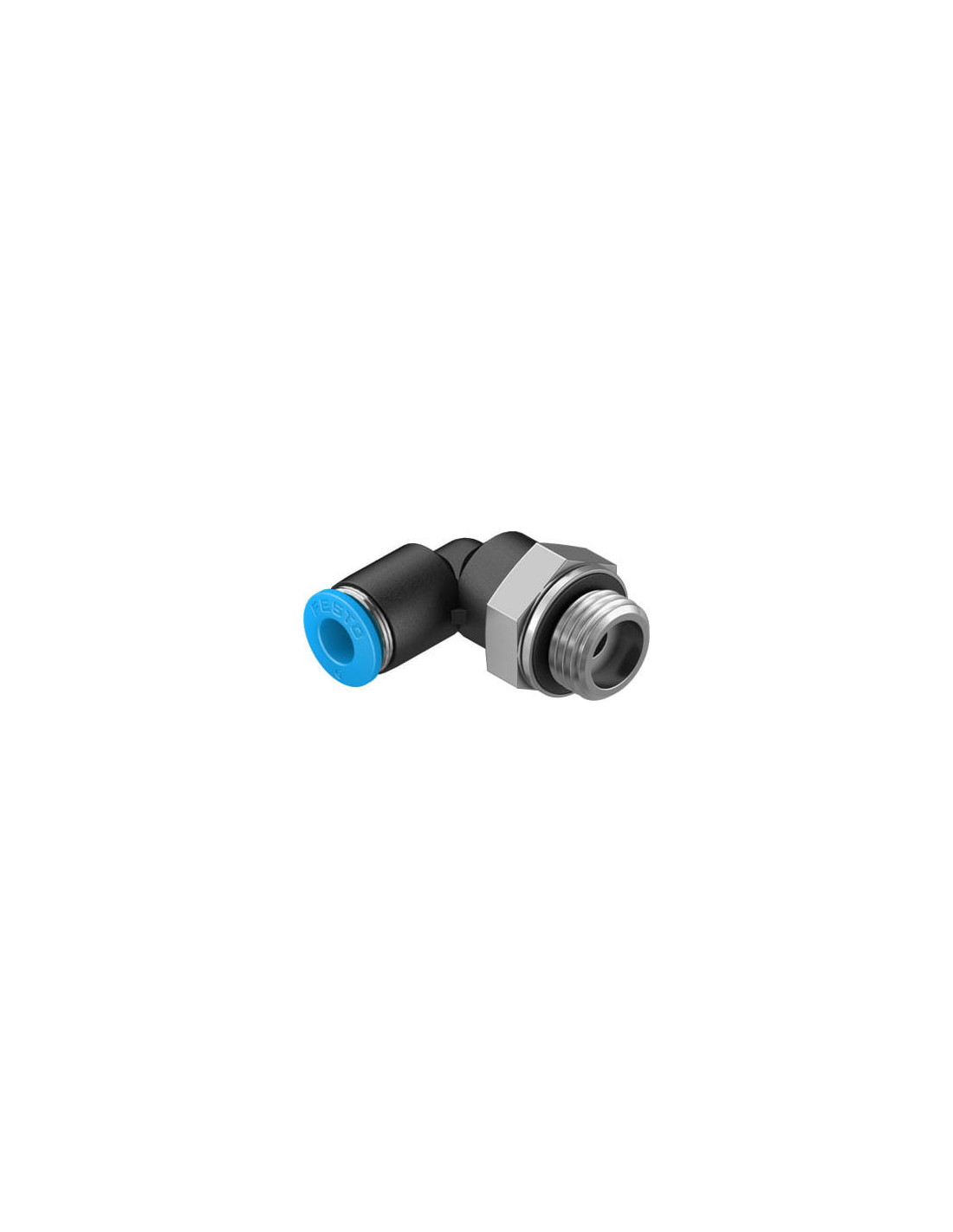

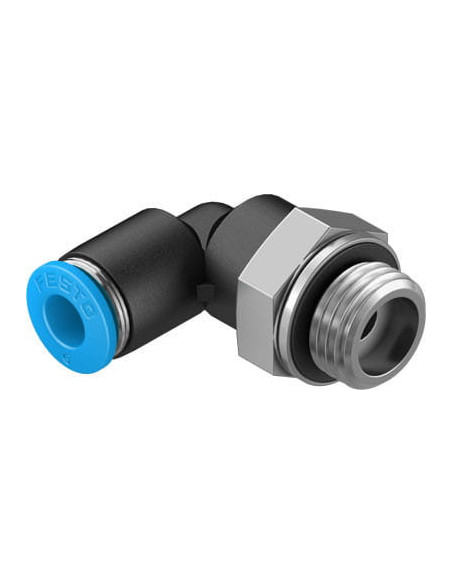

Złącze wtykowe kątowe FESTO QSL-G1/4-6 – profesjonalne połączenie pneumatyczne
QSL-G1/4-6 to wysokiej jakości złącze wtykowe produkowane przez renomowaną firmę FESTO. Jest to element specjalnie zaprojektowany do szybkiego i bezpiecznego łączenia przewodów pneumatycznych oraz armatury wyposażonej w gwint G1/4”. Typowa budowa kątowa umożliwia zastosowanie w miejscach o ograniczonej przestrzeni montażowej, co czyni ten produkt bardzo uniwersalnym w nowoczesnych instalacjach przemysłowych.
Zalety złącza pneumatycznego FESTO QSL-G1/4-6
- Łatwa i szybka instalacja – konstrukcja typu "wciśnij/zwolnij" umożliwia natychmiastowy montaż oraz demontaż przewodu bez użycia narzędzi.
- Kompaktowa budowa i kątowe wykonanie, które pozwalają na montaż nawet w bardzo ciasnych przestrzeniach.
- Wysoka szczelność dzięki zastosowaniu podkładki uszczelniającej oraz wysokiej jakości materiałów.
- Odporność na korozję – elementy blokujące przewód zostały wykonane ze stali nierdzewnej, co zapewnia długą żywotność złącza.
- Odporność na trudne warunki – możliwość pracy w szerokim zakresie ciśnień roboczych (-0,95 - 14 bar) oraz temperatur (-10°C do 80°C).
- Zgodność z normami – materiały zgodne z dyrektywą RoHS, media robocze zgodne z ISO8573-1:2010, opcja pracy na powietrzu olejonym.
Typowe zastosowania złącza wtykowego FESTO QSL-G1/4-6
Złącze QSL-G1/4-6 sprawdza się wszędzie tam, gdzie liczy się szybkość montażu, bezpieczeństwo oraz niezawodność połączeń pneumatycznych. Typowe obszary wykorzystania obejmują:
- Instalacje pneumatyczne w przemyśle maszynowym i automatyce.
- Systemy sprężonego powietrza w liniach produkcyjnych.
- Układy sterowania siłownikami pneumatycznymi.
- Stacje przygotowania powietrza.
- Maszyny pakujące, montażowe, sortujące.
Dzięki zastosowaniu materiałów takich jak PBT (obudowa), POM (pierścień zwalniający) oraz NBR (uszczelnienia), złącze doskonale sprawdza się zarówno w standardowych, jak i bardziej wymagających warunkach pracy. Niebieski pierścień zwalniający ułatwia identyfikację złącza i pozwala na jego szybkie odłączenie.
Kluczowe cechy techniczne złącza QSL-G1/4-6 FESTO
- Gwint zewnętrzny: G1/4”
- Złącze do przewodu: średnica zewnętrzna 6 mm
- Nominalny moment dokręcający: od 9 Nm
- Maksymalne ciśnienie robocze: 14 bar (w zależności od temperatury)
- Swobodna pozycja montażowa – dowolny kierunek
- Waga: od 21 g
Złącze wtykowe kątowe FESTO QSL-G1/4-6 to idealne rozwiązanie wszędzie tam, gdzie liczy się trwałość, uniwersalność oraz bezawaryjne działanie pneumatyki w instalacjach przemysłowych.
