Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Stal, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 0,48 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M3 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 3 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 55 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 1,1 g |
| Wielkość | Mini |
| Wielkość nominalna | od 0,9 mm |

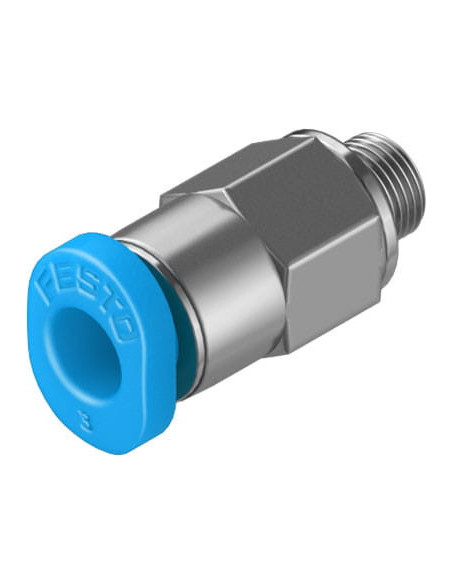

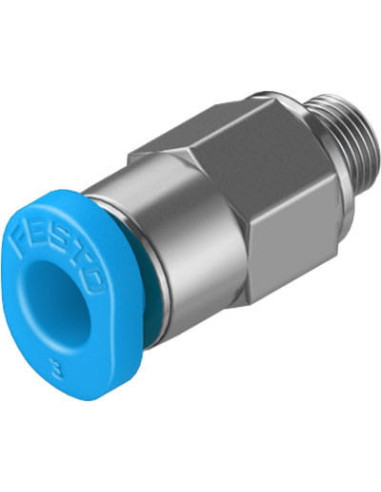

Złącze wtykowe QSM-M3-3-100 FESTO – trwałe połączenie pneumatyczne
Złącze wtykowe QSM-M3-3-100 marki FESTO zostało zaprojektowane z myślą o szybkim i niezawodnym łączeniu w układach pneumatycznych oraz automatyki przemysłowej. Produkt wyposażony jest w gwint zewnętrzny M3 i umożliwia łatwe podłączenie przewodu o średnicy zewnętrznej 3 mm. Ułatwia to integrację z wieloma popularnymi systemami pneumatycznymi, zarówno w środowisku produkcyjnym, jak i laboratoryjnym.
Pneumatyczne szybkozłącze typu push-in – komfort i bezpieczeństwo użytkowania
Szybkozłącze typu wciśnij/zwolnij zostało wyposażone w niebieski pierścień zwalniający wykonany z trwałego tworzywa POM, co pozwala na błyskawiczne i pewne podłączanie lub odłączanie przewodu. Dzięki temu eliminowane są przestoje oraz minimalizowane jest ryzyko rozszczelnień. Złącze nadaje się do pracy z powietrzem sprężonym (zgodnym z normą ISO 8573-1:2010), w tym również powietrzem olejonym.
Materiał i odporność – niezawodność złącza QSM-M3-3-100 FESTO
- Obudowa niklowana zwiększa odporność na korozję oraz uszkodzenia mechaniczne.
- Elementy blokady przewodu wykonane ze stali nierdzewnej wysokostopowej zapewniają długowieczność nawet w wymagających warunkach pracy.
- Uszczelnienie z NBR gwarantuje szczelność i niezawodność połączenia.
- Niska odporność na korozję (CRC 1) – produkt rekomendowany do zastosowań, w których nie występuje agresywne środowisko chemiczne.
Zakres zastosowań złącza pneumatycznego M3/3 mm
Złącze wtykowe FESTO QSM-M3-3-100 znajduje zastosowanie w wielu branżach, takich jak:
- Automatyka przemysłowa i robotyka
- Linie montażowe oraz przemysłowe instalacje pneumatyczne
- Systemy dozujące, sterujące i laboratoryjne
- Urządzenia medyczne oraz aparatura kontrolno-pomiarowa
Produkt charakteryzuje się kompaktową budową typu Mini oraz szerokim zakresem temperatury pracy: od -10°C do 80°C. Możliwość montażu w dowolnej pozycji znacznie ułatwia projektowanie układów pneumatycznych w ograniczonych przestrzeniach.
Zalety techniczne i możliwości wykorzystania złączek FESTO
- Precyzyjne, szczelne i szybkie połączenie pneumatyczne
- Duży zakres ciśnienia roboczego: od -0,95 do 14 bar (w zależności od temperatury)
- Łatwy montaż dzięki gwintowi M3 i systemowi push-in
- Zgodność z RoHS, co umożliwia stosowanie w przemyśle elektronicznym i spożywczym
Wybór złącza QSM-M3-3-100 to pewność stabilnego i długotrwałego połączenia w każdej instalacji pneumatycznej.
