Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 7 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 8 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 12 g |
| Wielkość | Standard |
| Wielkość nominalna | od 5,3 mm |

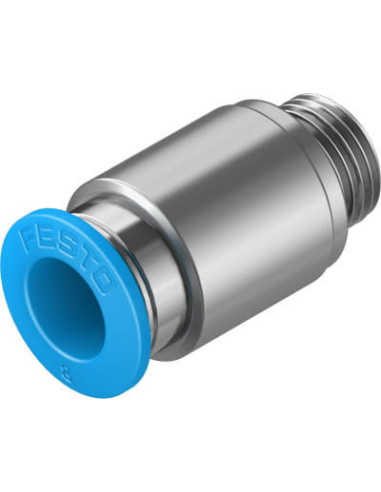

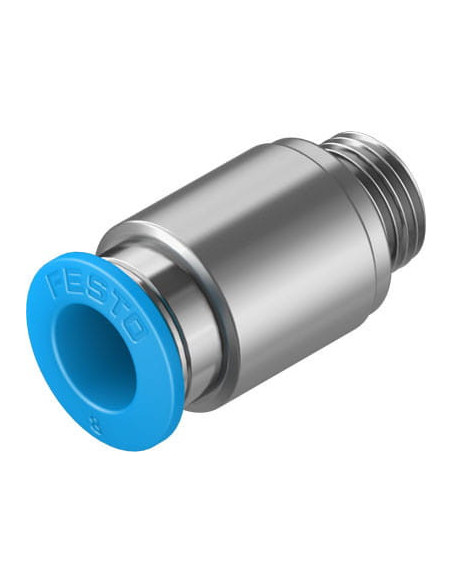

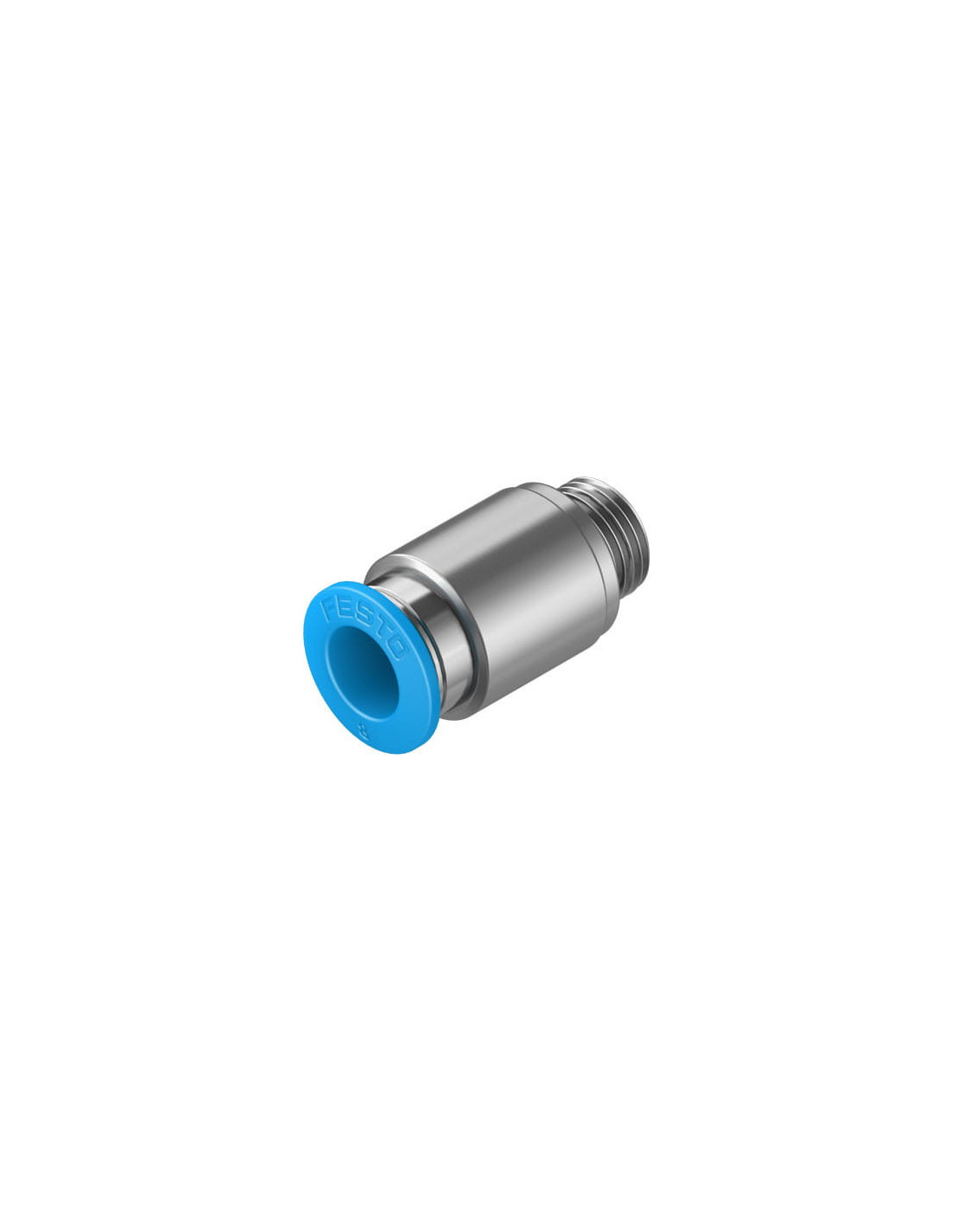

Złącze wtykowe QS-G1/8-8-I-100 FESTO – szybkie i niezawodne połączenia pneumatyczne
Złącze wtykowe QS-G1/8-8-I-100 marki FESTO to wysokiej jakości element instalacji pneumatycznych, umożliwiający szybkie, szczelne i pewne łączenie przewodów o średnicy zewnętrznej 8 mm z gwintem zewnętrznym G1/8. Precyzja wykonania oraz zastosowanie trwałych materiałów czynią to złącze doskonałym rozwiązaniem zarówno do zastosowań przemysłowych, jak i w automatyce oraz budowie maszyn.
Budowa i materiały – odporność oraz niezawodność w każdych warunkach
Obudowa złącza wykonana jest z mosiądzu pokrytego niklem, co gwarantuje odporność na uszkodzenia mechaniczne i działanie czynników zewnętrznych. Elementy blokady przewodu wyprodukowano ze stali nierdzewnej, a uszczelnienia z wytrzymałego materiału NBR. Niebieski pierścień zwalniający wykonany został z POM, co ułatwia obsługę oraz identyfikację połączenia.
Typowe zastosowania złącza wtykowego QS-G1/8-8-I-100 FESTO
Złącze dedykowane jest do stosowania w systemach pneumatycznych, gdzie kluczowe znaczenie mają szybkość montażu oraz niezawodność połączeń. Typowe zastosowania obejmują:
- Instalacje sprężonego powietrza
- Automatyka przemysłowa
- Maszyny i linie produkcyjne
- Robotyka i systemy montażowe
- Montaż i serwis urządzeń pneumatycznych
- Układy zasilane wodą (zgodnie z deklaracją producenta)
Korzyści z zastosowania złącza pneumatycznego FESTO
Wybór tego rozwiązania zapewnia:
- Bardzo szybki montaż i demontaż przewodów dzięki mechanizmowi typu wciśnij/zwolnij
- Odporność na szeroki zakres temperatur otoczenia (-10°C do 80°C)
- Długą żywotność dzięki zastosowaniu wytrzymałych materiałów
- Uniwersalność zastosowania – możliwość pracy z olejonym powietrzem oraz wodą
- Bezpieczeństwo oraz niską podatność na korozję
- Możliwość montażu w dowolnej pozycji
Dlaczego warto wybrać złącze FESTO QS-G1/8-8-I-100?
Odpowiednio dobrane złącze pneumatyczne przekłada się bezpośrednio na niezawodność i trwałość całego układu. Produkt FESTO umożliwia tworzenie szczelnych, łatwych w serwisowaniu oraz wydajnych połączeń w różnorodnych aplikacjach przemysłowych i warsztatowych.
