Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 10 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 20 g |
| Wielkość | Standard |
| Wielkość nominalna | od 6,3 mm |

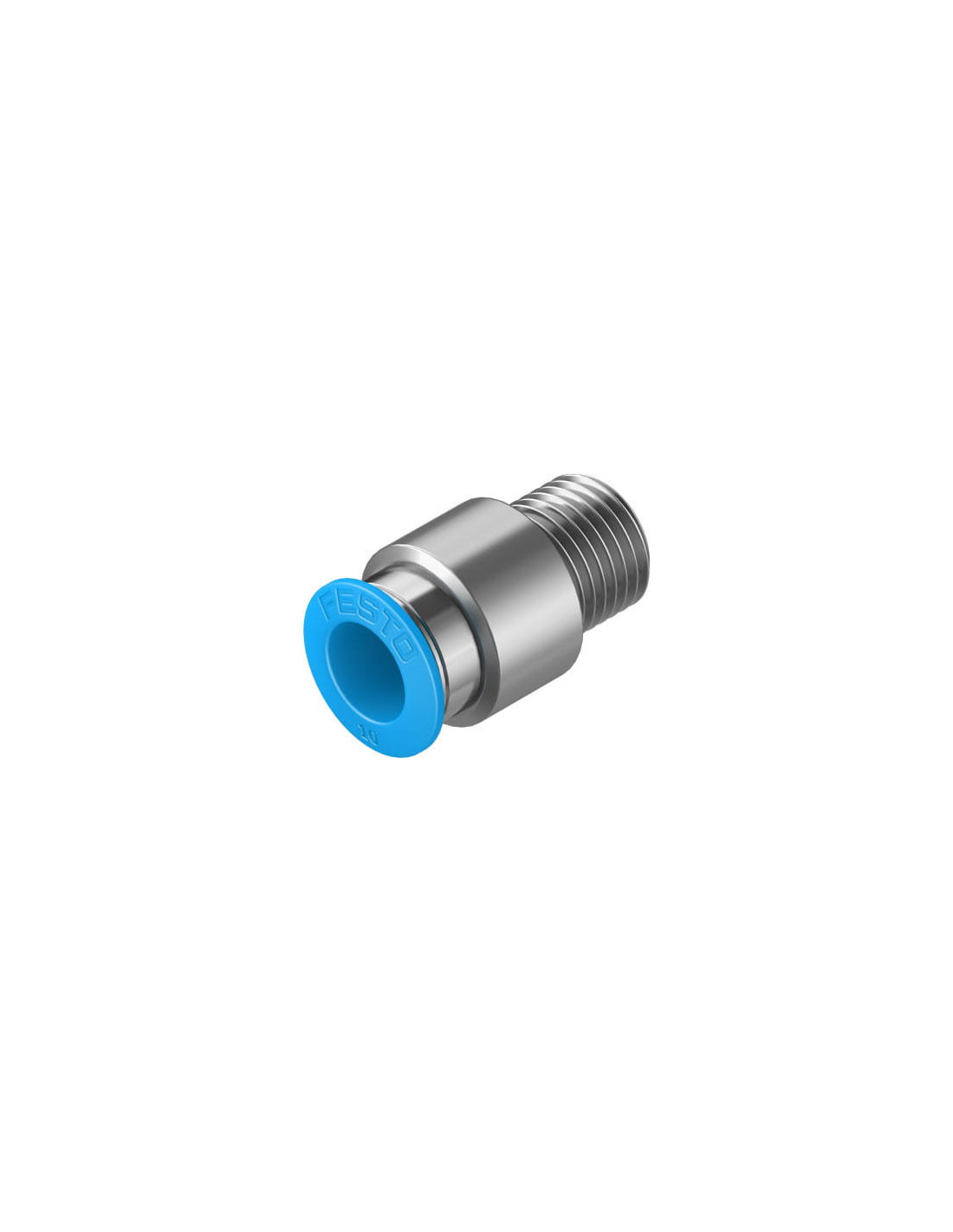

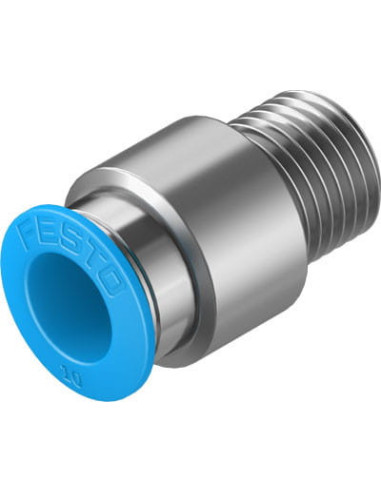

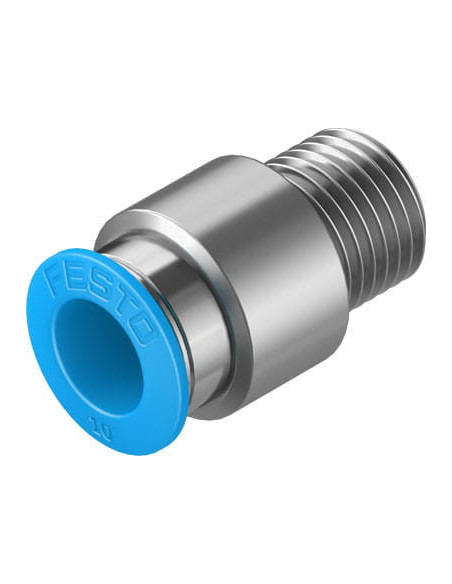

Złącze wtykowe QS-1/4-10-I FESTO – uniwersalne rozwiązanie pneumatyczne
Złącze wtykowe FESTO QS-1/4-10-I to wysokiej jakości element przeznaczony do szybkiego i bezpiecznego łączenia przewodów pneumatycznych z gwintowanymi przyłączami. Dzięki kompaktowej budowie oraz systemowi wciśnij/zwolnij montaż i demontaż przewodów są wyjątkowo proste i wygodne, nawet w trudno dostępnych miejscach.
Najważniejsze zalety złącza pneumatycznego QS-1/4-10-I
- Wysoka wytrzymałość – zastosowanie stalowych, nierdzewnych elementów blokady oraz niklowanego mosiądzu gwarantuje długą żywotność i odporność na uszkodzenia mechaniczne.
- Szybki montaż i demontaż – mechanizm wtykowy pozwala na natychmiastową wymianę przewodów pneumatycznych bez użycia narzędzi.
- Szeroki zakres parametrów pracy – praca w zakresie ciśnienia od -0,95 do 14 bar oraz temperatur od -10 do 80°C pozwala na stosowanie złącza w zróżnicowanych warunkach przemysłowych.
- Uniwersalność zastosowania – gwint zewnętrzny R1/4 i możliwość podłączenia przewodów o średnicy zewnętrznej 10 mm umożliwiają wykorzystanie złącza w wielu systemach pneumatycznych.
- Odporność chemiczna – elementy zgodne z RoHS oraz wysoka odporność na korozję (CRC 1) pozwalają na pracę w środowiskach o podwyższonym ryzyku chemicznym.
Zastosowania i możliwości wykorzystania złącza wtykowego FESTO-153018
Złącze pneumatyczne QS-1/4-10-I znajduje szerokie zastosowanie w branży automatyki przemysłowej, systemach sprężonego powietrza, rozwiązaniach montażu maszyn, a także w instalacjach wykorzystujących wodę zgodnie z deklaracją producenta. Idealnie sprawdza się w aplikacjach wymagających szybkiego podłączania i odłączania przewodów oraz niezawodnych połączeniach.
Typowe zastosowanie obejmuje:
- Linie produkcyjne oraz stanowiska zasilane powietrzem sprężonym
- Maszyny i urządzenia przemysłowe z rozbudowaną pneumatyką
- Systemy automatyki, robotyki i transportu wewnętrznego
- Zastosowania serwisowe i mobilne z wymaganiem szybkiej zmiany konfiguracji przewodów
Budowa i materiały wykorzystane w złączu QS-1/4-10-I
Złącze wyposażone jest w pierścień zwalniający w kolorze niebieskim z tworzywa POM, a uszczelnienie przewodu wykonano z materiału NBR, co zapewnia szczelność i trwałość połączenia. Obudowa złącza jest pokryta warstwą niklu, co zapewnia dodatkową ochronę przed korozją oraz estetyczny wygląd. Gwint zewnętrzny umożliwia szczelne połączenie z wykorzystaniem taśmy uszczelniającej.
QS-1/4-10-I FESTO to sprawdzone rozwiązanie do zastosowań wymagających niezawodnej pracy, łatwości montażu oraz szerokiego zakresu parametrów pracy.
