Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 20 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 29 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8 mm |

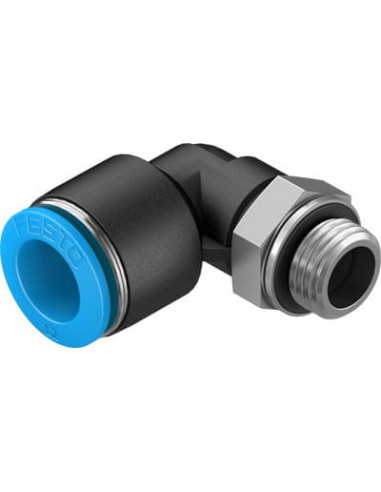

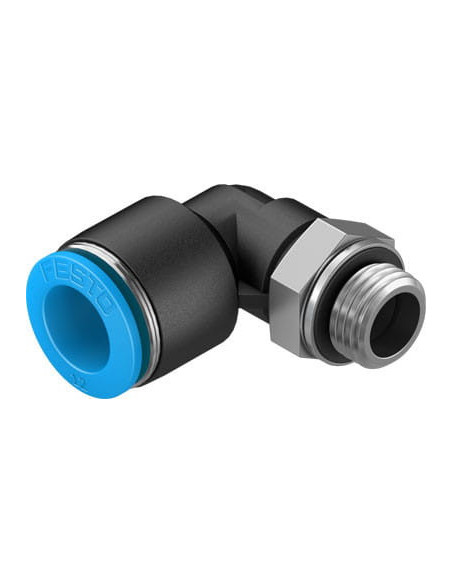

Złącze wtykowe kątowe QSL-G1/4-12-20 FESTO – rozwiązanie do instalacji pneumatycznych
Złącze wtykowe QSL-G1/4-12-20 marki FESTO to wysokiej jakości element przeznaczony do szybkiego i niezawodnego łączenia przewodów pneumatycznych w przemysłowych systemach automatyki. Kątowa konstrukcja złącza umożliwia montaż w trudno dostępnych miejscach, co zwiększa elastyczność projektowania instalacji pneumatycznych w różnego rodzaju maszynach i urządzeniach.
Najważniejsze cechy złącza pneumatycznego QSL-G1/4-12-20
- Solidna obudowa z tworzywa PBT – zapewnia wysoką trwałość oraz odporność na uszkodzenia mechaniczne.
- Elementy blokady ze stali nierdzewnej – chronią przed korozją i gwarantują długą żywotność nawet w wymagających warunkach pracy.
- Uszczelnienie z NBR – zapewnia pewność połączenia i brak nieszczelności dla sprężonego powietrza oraz wody.
- Łatwość montażu dzięki mechanizmowi wciśnij/zwolnij – szybkie podłączanie i odłączanie przewodów bez potrzeby użycia specjalistycznych narzędzi.
- Gwint G1/4 oraz szybkozłączka na przewód o średnicy zewnętrznej 12 mm – kompatybilność z popularnymi systemami pneumatycznymi.
- Zakres temperatury pracy od -10°C do 80°C – umożliwia zastosowanie w zróżnicowanych warunkach przemysłowych.
- Odporność na różne media robocze – możliwość pracy zarówno z suchym, jak i olejonym powietrzem, a także z wodą (zgodnie ze specyfikacją producenta).
Zalety stosowania złączek FESTO QSL-G1/4-12-20
Wysoka niezawodność oraz szybki montaż to kluczowe zalety, jakie oferuje to złącze wtykowe. Automatyczny mechanizm blokujący typu Push-In skraca czas instalacji i eliminuje ryzyko błędów montażowych. Zastosowanie wysokogatunkowych materiałów przekłada się na dłuższą żywotność komponentu oraz odporność na smary i oleje stosowane w przemyśle. Niebieski pierścień zwalniający nie tylko ułatwia identyfikację złącza, ale także minimalizuje czas serwisowania i modernizacji.
Typowe zastosowanie złączek kątowych QSL w automatyce
Złączki pneumatyczne QSL-G1/4-12-20 są powszechnie wykorzystywane w takich branżach jak:
- Automatyka przemysłowa – szybkie łączenie siłowników, zaworów i układów sterujących.
- Budowa maszyn – montaż w systemach, gdzie dostępność miejsca jest ograniczona i wymagane są połączenia pod kątem prostym.
- Branża spożywcza, chemiczna i farmaceutyczna – odporność na korozję, atesty materiałowe oraz zgodność z normami RoHS.
- Tworzenie instalacji pneumatycznych o dużej wydajności, gdzie istotne są szczelność oraz trwałość połączeń.
Korzyści techniczne i użytkowe
Produkt posiada szeroki zakres ciśnienia roboczego (do 14 bar) przy zachowaniu wysokiej szczelności i wytrzymałości na temperatury, a dowolna pozycja montażu pozwala na elastyczne projektowanie całych układów pneumatycznych. Złącze wyróżnia się również niską masą (od 29 g), co jest istotne przy konstrukcjach wymagających minimalizacji ciężaru. Jest to idealny wybór do zastosowań, w których ważne są trwałość, szczelność oraz szybka wymiana przewodów pneumatycznych.
