Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M6 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 4,8 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,8 mm |

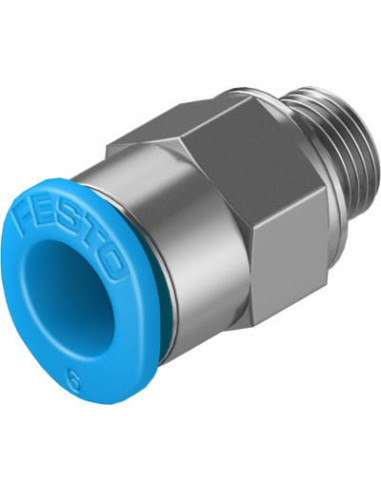

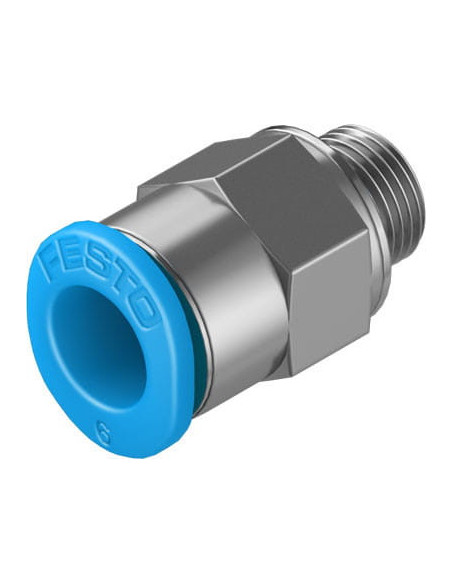

Złącze wtykowe QSM-M6-6 FESTO – Precyzyjne połączenie pneumatyczne
Złącze wtykowe QSM-M6-6 marki FESTO to wysokiej jakości komponent przeznaczony do szybkiego i niezawodnego łączenia przewodów pneumatycznych z systemem instalacji. Wyróżnia się solidną konstrukcją oraz zastosowaniem trwałych, odpornych na korozję materiałów. Rozwiązanie to jest szczególnie polecane do aplikacji przemysłowych oraz wszędzie tam, gdzie liczy się płynność i bezpieczeństwo przepływu sprężonego powietrza.
Zalety złącza wtykowego QSM-M6-6
- Szybki montaż i demontaż – dzięki funkcji typu wciśnij/zwolnij instalacja przewodu odbywa się błyskawicznie, bez konieczności stosowania dodatkowych narzędzi.
- Bezpieczna i szczelna praca – uszczelnienia wykonane z NBR oraz podkładka uszczelniająca zapewniają niezawodność i brak wycieków podczas pracy w szerokim zakresie ciśnień i temperatur.
- Odporność na korozję – zastosowanie niklowanego mosiądzu oraz nierdzewnej stali w elementach blokujących przewód zwiększa trwałość nawet w trudnych warunkach eksploatacyjnych.
- Kompaktowa konstrukcja – rozmiar Mini pozwala na montaż w miejscach o ograniczonej przestrzeni.
- Uniwersalność – kompatybilność z przewodami o średnicy zewnętrznej 6 mm oraz gwintem zewnętrznym M6 umożliwia szerokie zastosowanie w wielu instalacjach pneumatycznych.
- Zgodność z normami – produkt spełnia wymagania RoHS oraz może być stosowany z powietrzem zgodnym z normą ISO8573-1:2010.
Typowe zastosowania złącza QSM-M6-6
Złącze wtykowe QSM-M6-6 znajduje zastosowanie w różnorodnych gałęziach przemysłu, w tym w:
- Automatyce przemysłowej – przy budowie sieci pneumatycznych w liniach produkcyjnych oraz maszynach.
- Robotyce – do zasilania siłowników i elementów wykonawczych sprężonym powietrzem.
- Przemyśle spożywczym i farmaceutycznym – wszędzie tam, gdzie wymagany jest szybki montaż i demontaż przewodów oraz odporność na środki czyszczące (zgodnie z odpowiednim certyfikatem odporności).
- Laboratoriach i warsztatach – w systemach testowych i stanowiskach badawczych wymagających łatwej zmiany konfiguracji instalacji pneumatycznych.
Materiały i wytrzymałość
Komponenty złącza wykonane są z niklowanego mosiądzu oraz stalowych elementów blokujących, które zabezpieczają przewód przed rozszczelnieniem. Kolorowy pierścień zwalniający z POM gwarantuje łatwą i szybką obsługę, a jego wyraźny niebieski kolor ułatwia identyfikację podczas montażu i serwisu.
Cechy wyróżniające QSM-M6-6 FESTO
- Obsługa ciśnienia roboczego w szerokim zakresie od -0,95 do 14 bar (w zależności od temperatury otoczenia).
- Możliwość pracy z powietrzem olejonym.
- Dowolna pozycja montażu – wygoda instalacji niezależnie od lokalizacji.
- Niewielka waga – co ma znaczenie przy projektowaniu lekkich instalacji pneumatycznych.
QSM-M6-6 FESTO to rozwiązanie, które gwarantuje szybkie, łatwe i trwałe połączenie pneumatyczne, dedykowane dla wymagających aplikacji zarówno w przemyśle, jak i szeroko pojętej automatyce.
