Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 3,35 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M7 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 6,4 g |
| Wielkość | Mini |
| Wielkość nominalna | od 4,1 mm |

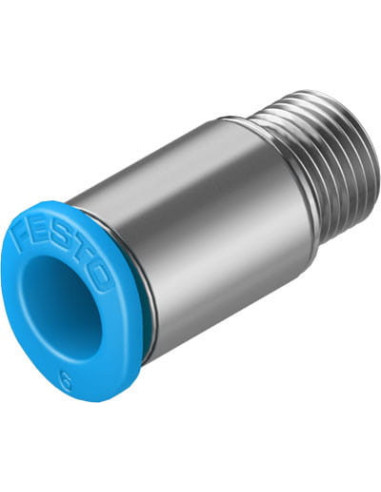

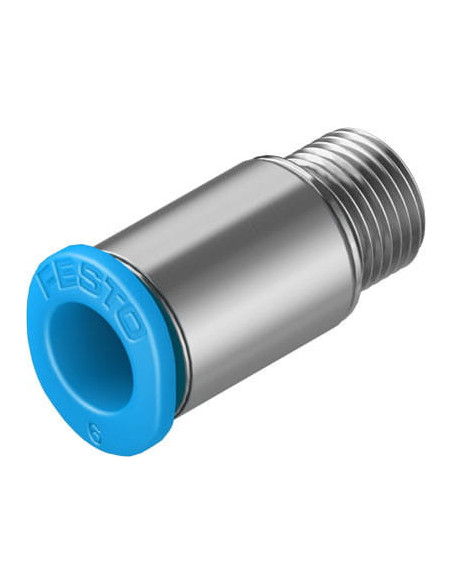

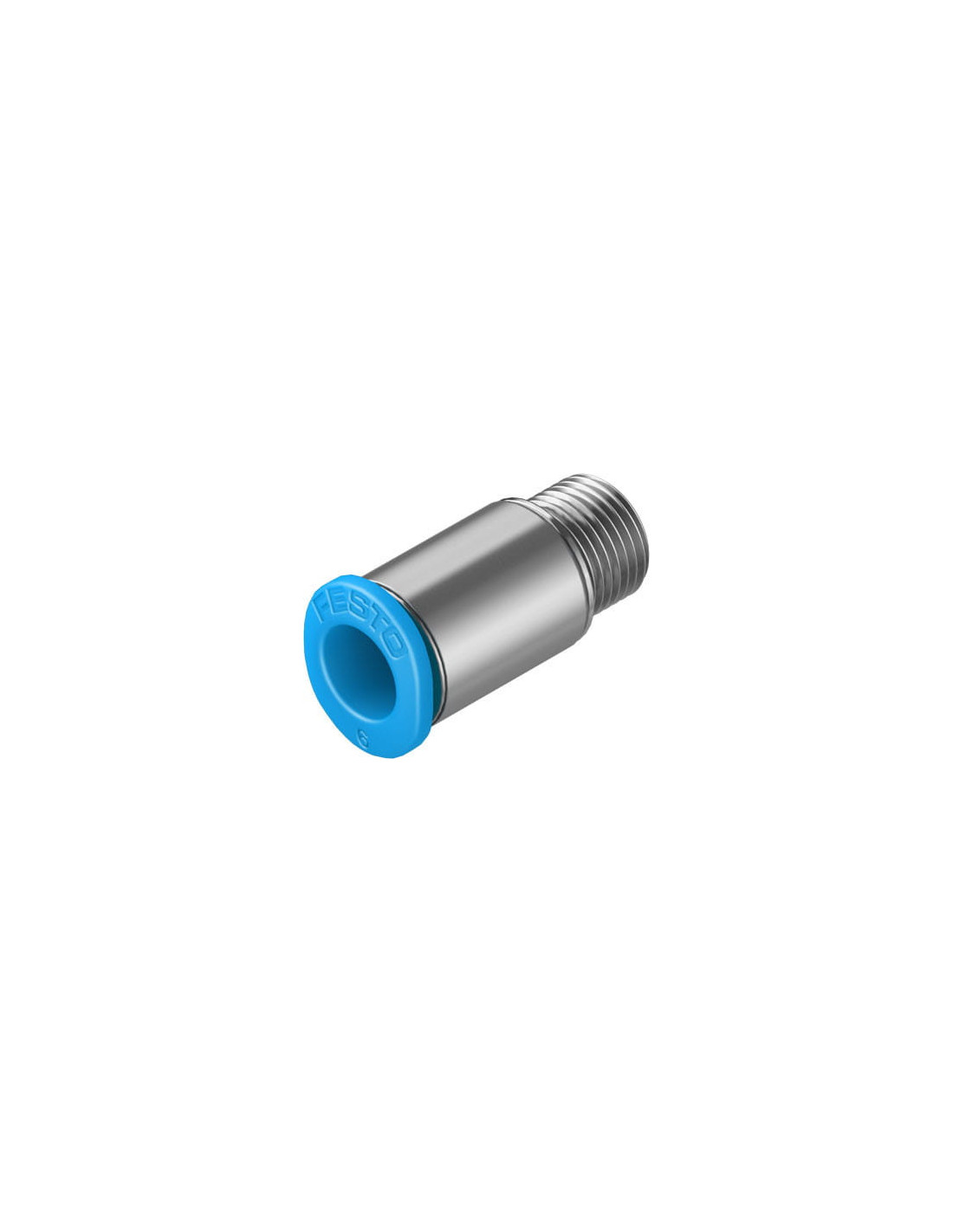

Złącze wtykowe QSM-M7-6-I FESTO – szybkie i niezawodne połączenie pneumatyczne
Złącze wtykowe QSM-M7-6-I marki FESTO to kompaktowy i trwały element montażowy, znajdujący szerokie zastosowanie w instalacjach pneumatycznych. Produkt zaprojektowano z myślą o szybkim i szczelnym łączeniu przewodów pneumatycznych z gwintowanymi wyjściami M7, co znacząco przyspiesza montaż i serwis systemów automatyki przemysłowej.
Zastosowanie złącza QSM-M7-6-I FESTO
Element idealnie sprawdza się w takich branżach jak automatyka przemysłowa, robotyka, szeroko pojęta produkcja przemysłowa oraz w systemach transportu pneumatycznego. Szczególnie przydatny jest w miejscach o ograniczonej przestrzeni montażowej, gdzie istotne są zarówno niezawodność, jak i miniaturowa konstrukcja.
- Szybkie podłączanie przewodów pneumatycznych o średnicy zewnętrznej 6 mm
- Kompaktowa budowa – idealna do instalacji o niewielkich rozmiarach
- Możliwość stosowania z powietrzem olejonym lub suchym, zgodnie z ISO8573-1:2010
- Dowolna pozycja montażu pozwala na elastyczne wykorzystanie w różnorodnych aplikacjach
Wytrzymała konstrukcja i odporność – kluczowe zalety QSM-M7-6-I
Złącze wykonano z mosiądzu pokrytego niklem, co gwarantuje trwałość oraz odporność na czynniki zewnętrzne i korozję. Stal wysokostopowa nierdzewna wykorzystana do blokady przewodu oraz pierścień zwalniający z odpornego tworzywa POM zapewniają długą żywotność nawet w trudnych warunkach przemysłowych. Produkt spełnia wymogi zgodności z dyrektywą RoHS.
Dlaczego warto stosować złącze wtykowe FESTO QSM-M7-6-I?
- Błyskawiczny montaż i demontaż przewodu dzięki mechanizmowi typu „wciśnij/zwolnij”
- Bezpieczne i szczelne połączenie nawet przy zmiennych warunkach ciśnienia (od -0,95 do 14 barów w zależności od temperatury)
- Niski ciężar i niewielka średnica (od 4,1 mm) ułatwiające instalację w urządzeniach miniaturowych
- Nie wymaga stosowania dodatkowych narzędzi do montażu przewodu
Typowe zastosowania QSM-M7-6-I FESTO
Złącze wykorzystywane jest w instalacjach pneumatycznych maszyn produkcyjnych, rozdzielaczach powietrza, systemach podciśnienia, siłownikach pneumatycznych oraz w układach precyzyjnych w automatyzacji procesów. Sprawdzi się zarówno w warsztatach, jak i w liniach technologicznych zakładów przemysłowych.
QSM-M7-6-I to rozwiązanie gwarantujące niezawodność, oszczędność czasu oraz wysoki standard bezpieczeństwa w połączeniach pneumatycznych.
