Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R3/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 10 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 34 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8,3 mm |

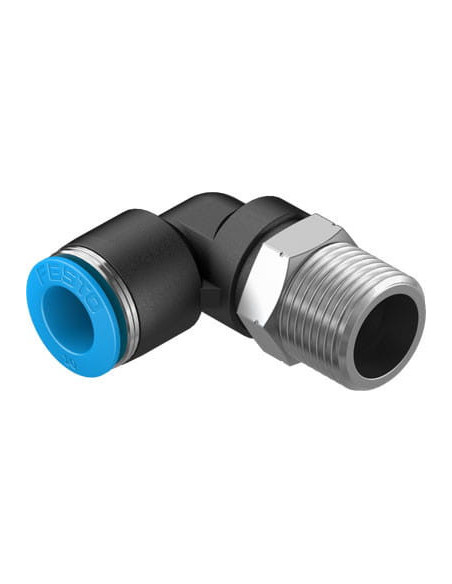

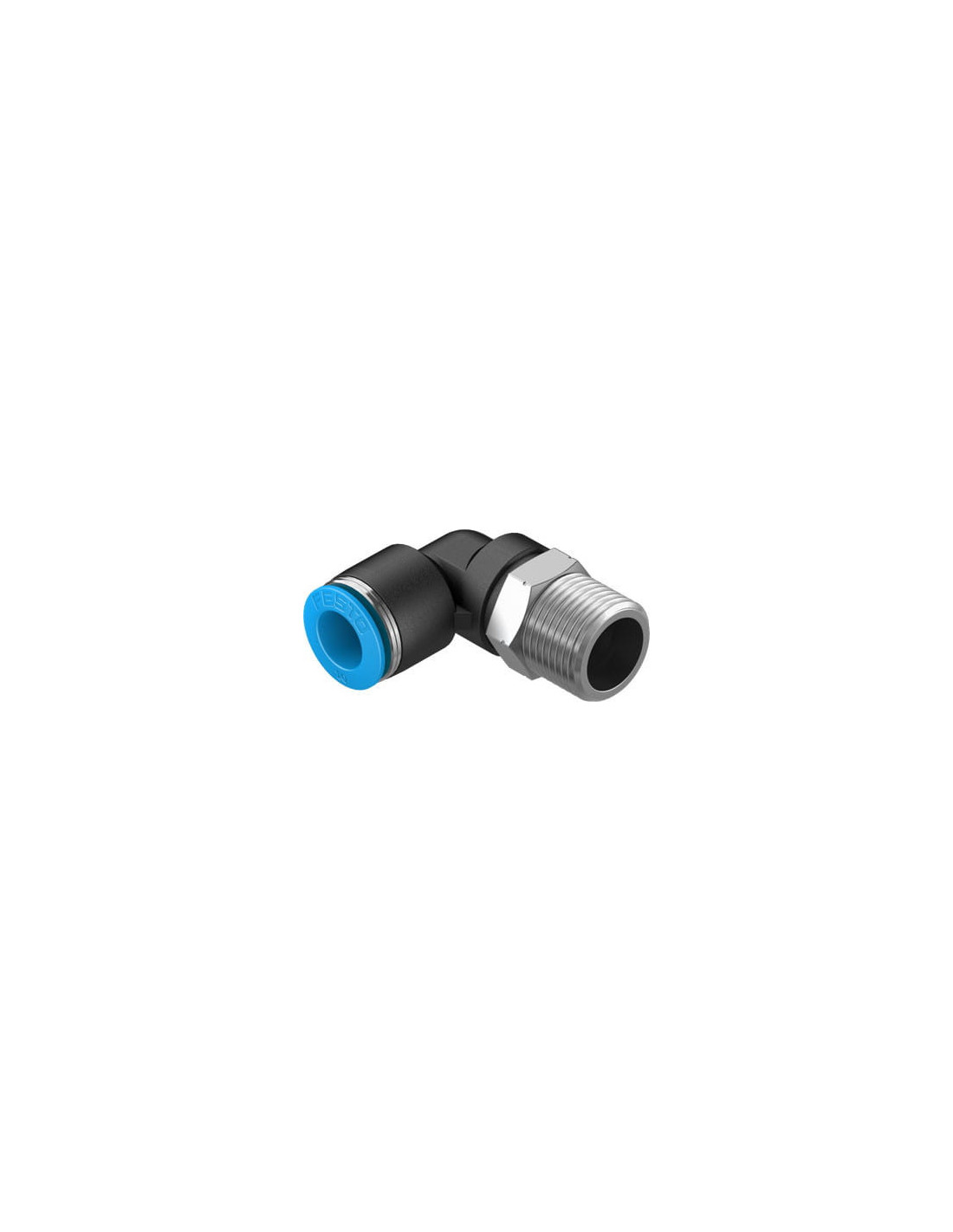

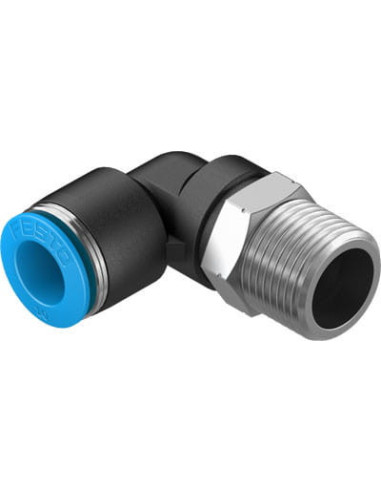

Złącze wtykowe kątowe QSL-3/8-10 FESTO – Solidność połączeń pneumatycznych
Złącze wtykowe QSL-3/8-10 renomowanej marki FESTO to wysokiej klasy element złączny przeznaczony do układów pneumatycznych. Konstrukcja kątowa zapewnia wygodę montażu nawet w trudno dostępnych miejscach, a starannie dobrane materiały gwarantują długotrwałą i bezawaryjną pracę.
Zastosowanie złącza pneumatycznego QSL-3/8-10 FESTO
Złącze wtykowe kątowe znajduje szerokie zastosowanie w różnorodnych układach automatyki przemysłowej, w liniach produkcyjnych, urządzeniach pakujących, maszynach do przetwórstwa oraz systemach transportu pneumatycznego. Doskonale sprawdza się w instalacjach, w których wymagana jest szybka i bezpieczna wymiana przewodów pneumatycznych.
Najważniejsze zalety złącza wtykowego FESTO QSL-3/8-10
- Łatwy montaż i demontaż – system wtykowy typu „wciśnij/zwolnij” pozwala na błyskawiczne połączenie i rozłączenie przewodu bez użycia specjalistycznych narzędzi.
- Solidność wykonania – wysokogatunkowa stal nierdzewna oraz odporne tworzywa sztuczne (PBT, POM) zapewniają odporność na ścieranie i działanie niekorzystnych czynników zewnętrznych.
- Szeroki zakres temperatur pracy – element działa niezawodnie w temperaturach od -10°C do 80°C, co pozwala na pracę w różnych warunkach środowiskowych.
- Odporność na ciśnienie – dedykowane do pracy przy ciśnieniu roboczym wynoszącym nawet do 14 bar, co sprawia, że spełnia wymagania najbardziej wymagających aplikacji przemysłowych.
- Możliwość zastosowania z powietrzem sprężonym oraz wodą, co czyni go wszechstronnym elementem instalacji.
- Odpowiedni do pracy zarówno w systemach smarowanych, jak i bezolejowych.
Budowa i materiały złącza wtykowego QSL-3/8-10
Element złączny wyposażony jest w gwint zewnętrzny R3/8 oraz przyłącze do przewodu o średnicy zewnętrznej 10 mm. Blokada przewodu wykonana została ze stali nierdzewnej, a korpus z trwałego materiału PBT. Pierścień zwalniający w kolorze niebieskim wykonano z POM, co zapewnia łatwe rozpoznanie i szybki dostęp podczas serwisowania. Uszczelnienie przewodu bazuje na niezawodnym elastomerze NBR.
Typowe branże i zastosowania dla QSL-3/8-10 FESTO
- Automatyka przemysłowa i robotyka
- Systemy transportu pneumatycznego i przesyłu mediów
- Przemysł spożywczy, farmaceutyczny oraz elektroniczny
- Urządzenia laboratoryjne i kontrolno-pomiarowe
- Maszyny pakujące i linie montażowe
Złącze jest zgodne z normami RoHS, co potwierdza bezpieczeństwo stosowania w aplikacjach wymagających rygorystycznych norm dotyczących użycia substancji niebezpiecznych.
Złącze pneumatyczne kątowe FESTO – trwałość i łatwość montażu
Inwestycja w złącze wtykowe QSL-3/8-10 FESTO to pewność szczelnych, trwałych i wygodnych połączeń w każdym systemie pneumatycznym. Sprawdza się zarówno w intensywnie eksploatowanych instalacjach przemysłowych, jak i w mniej wymagających aplikacjach technicznych.
