Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 1 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/2 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 10 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 46 g |
| Wielkość | Standard |
| Wielkość nominalna | od 9 mm |

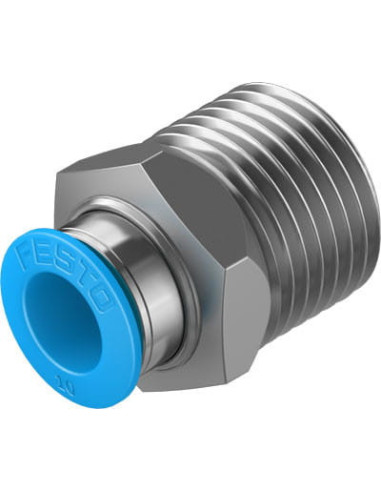

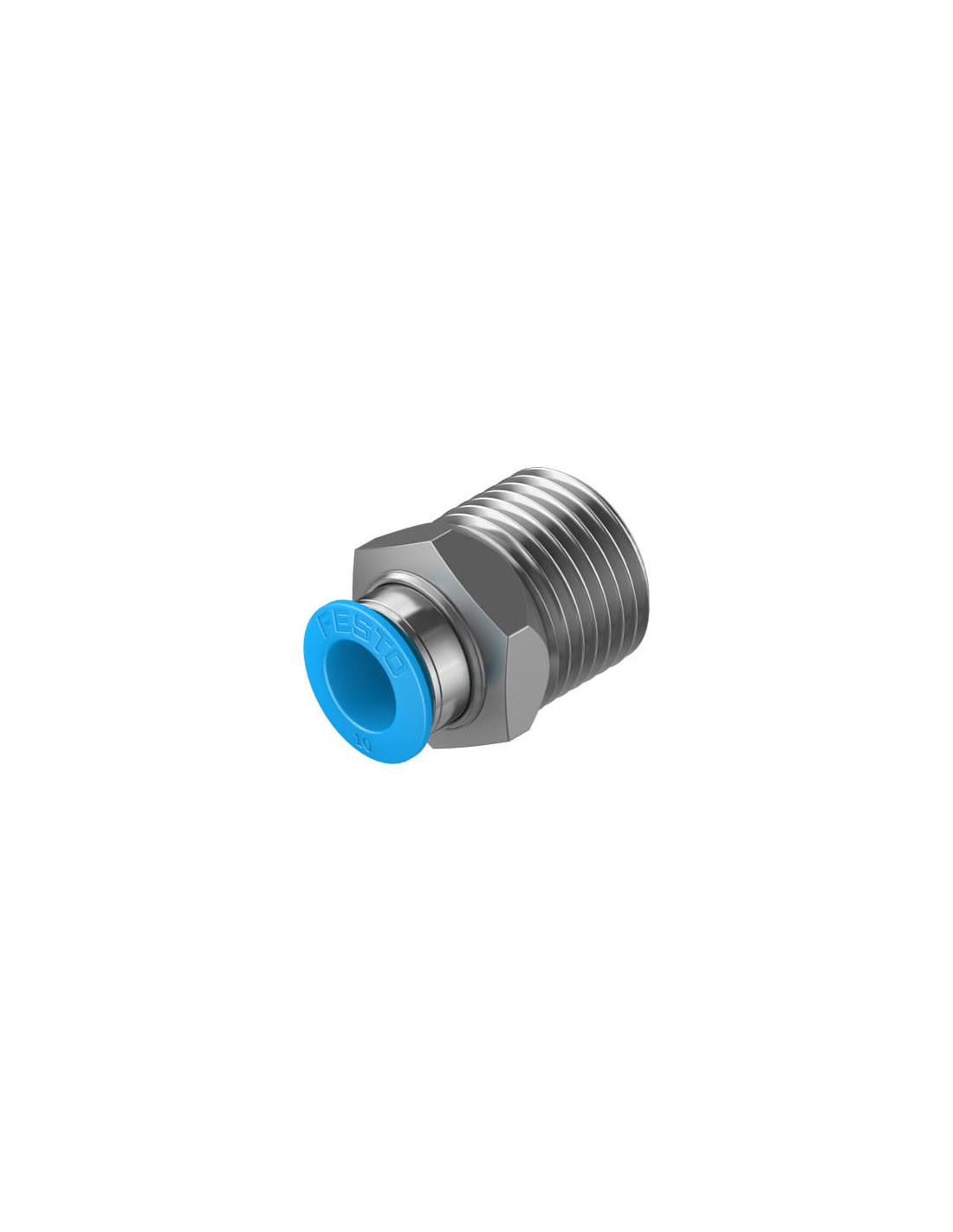

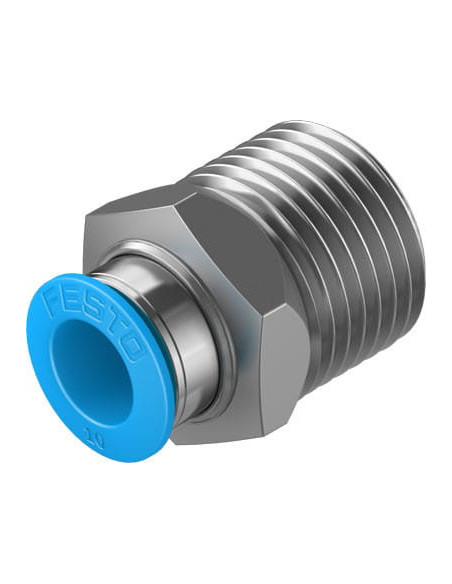

Złącze wtykowe QS-1/2-10 FESTO – niezawodne połączenie pneumatyczne
Złącze wtykowe QS-1/2-10 FESTO (kod produktu: FESTO-190646) to element przeznaczony do szybkiego i pewnego łączenia przewodów pneumatycznych o średnicy zewnętrznej 10 mm z instalacją wyposażoną w gwint zewnętrzny R1/2. To rozwiązanie znajduje szerokie zastosowanie w przemyśle, automatyce oraz wszędzie tam, gdzie wymagana jest łatwa i szczelna instalacja przewodów.
Najważniejsze cechy i zalety złącza pneumatycznego QS-1/2-10
- Łatwy i szybki montaż – konstrukcja typu „wciśnij/zwolnij” umożliwia błyskawiczne podłączanie i rozłączanie przewodów bez użycia narzędzi.
- Uniwersalność zastosowania – produkt przeznaczony do pracy zarówno z powietrzem sprężonym zgodnie z normą ISO 8573-1:2010 [7:-:-], jak i wodą (zgodnie z deklaracją producenta).
- Odporność na korozję – kluczowe elementy wykonane z wysokostopowej stali nierdzewnej oraz mosiądzu z niklowaniem zapewniają długotrwałe użytkowanie nawet w trudnych warunkach.
- Zakres ciśnienia roboczego od -0,95 do 14 bar pozwala na stosowanie złącza w różnorodnych systemach pneumatycznych.
- Odporność na warunki środowiskowe – dopuszczalna temperatura pracy wynosi od -10 do 80°C.
- Bezproblemowa instalacja w dowolnej pozycji dzięki swobodnej pozycji montażu.
Zastosowanie złącza FESTO QS-1/2-10
Złącza pneumatyczne typu QS dedykowane są do montażu w instalacjach sprężonego powietrza, automatyki przemysłowej, maszyn i urządzeń pneumatycznych oraz systemów przesyłania płynów technicznych. Sprawdzają się w liniach produkcyjnych, układach zasilania maszyn, systemach transportu pneumatycznego oraz w aplikacjach wymagających częstej zmiany konfiguracji przewodów.
Budowa i materiały – gwarancja wytrzymałości i bezpieczeństwa
Wysokiej jakości stal nierdzewna użyta do elementów blokady oraz mosiądz pokryty niklem w obudowie zapewniają trwałość oraz odporność na działanie czynników zewnętrznych. Dodatkowo złącze wyposażone jest w niebieski pierścień zwalniający wykonany z wytrzymałego tworzywa POM, który gwarantuje komfortową obsługę nawet podczas intensywnej eksploatacji. Uszczelnienia z NBR odpowiadają za szczelność układu i długotrwałą niezawodność.
Typowe branże wykorzystujące złącze QS-1/2-10 FESTO
- Automatyka przemysłowa
- Przemysł spożywczy i farmaceutyczny
- Budowa maszyn i urządzeń
- Systemy dystrybucji sprężonego powietrza
- Instalacje wodne zgodnie z wytycznymi producenta
- Serwis i modernizacja urządzeń pneumatycznych
Złącze wtykowe QS-1/2-10 FESTO to gwarancja szybkiego i niezawodnego połączenia przewodów, odporności na trudne warunki oraz uniwersalność zastosowań w zaawansowanych systemach pneumatycznych.
