Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Liczba linii zasilających | od 1 |
| Liczba wyjść | od 2 |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | dla przewodu o średnicy zew. 4 mm |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 3,3 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,4 mm |

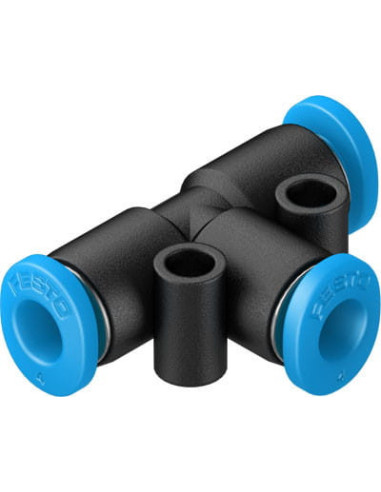

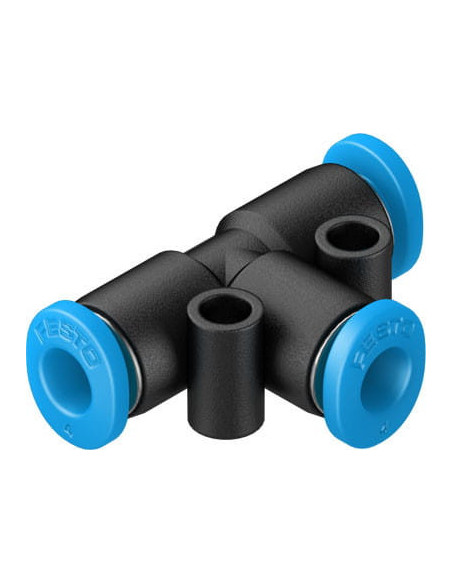

Złączka pneumatyczna QSMT-4 FESTO — łącznik wtykowy typu T o średnicy 4 mm
QSMT-4 łącznik wtykowy marki FESTO (kod produktu: FESTO-153366) to kompaktowy, niezawodny element instalacji pneumatycznych, umożliwiający łatwe łączenie przewodów o średnicy zewnętrznej 4 mm w układzie typu „T”. Ten łącznik szybkozłączny został zaprojektowany z myślą o szybkim i bezpiecznym montażu oraz minimalizacji strat ciśnienia w sprężonym powietrzu.
Budowa i zalety łącznika FESTO QSMT-4
Konstrukcja typu wciśnij/zwolnij pozwala na błyskawiczne podłączenie lub odłączenie przewodów, co znacząco skraca czas montażu oraz serwisowania instalacji pneumatycznych.
- Korpus wykonany z trwałego materiału PBT zapewnia wysoką odporność na uszkodzenia mechaniczne oraz działanie wielu czynników chemicznych.
- Pierścienie zwalniające z wytrzymałego POM w niebieskim kolorze — szybka identyfikacja oraz wygodna obsługa.
- Elementy blokujące z nierdzewnej stali wysokostopowej gwarantują trwałość i niezawodność połączeń.
- Wysoka szczelność dzięki uszczelnieniu przewodu z NBR — umożliwia pracę nawet na sprężonym powietrzu olejonym.
- Możliwość pracy w szerokim zakresie ciśnień (-0,95 do 14 bar) oraz temperatur (-10 do 80°C).
Typowe zastosowania łącznika wtykowego typu T
Łącznik pneumatyczny QSMT-4 doskonale sprawdza się w:
- Automatyce przemysłowej – rozdzielanie linii zasilających w maszynach oraz na liniach produkcyjnych.
- Systemach sterowania pneumatycznego – szybkie modyfikacje i rozbudowy istniejących układów.
- Instalacjach laboratoryjnych – gdzie liczy się łatwy montaż i miniaturowe rozmiary.
- Aplikacjach serwisowych – naprawa, rozbudowa i modernizacja rozległych systemów sprężonego powietrza.
Najważniejsze korzyści z zastosowania QSMT-4 FESTO
- Niezawodność i szczelność połączeń nawet w zmiennych warunkach pracy.
- Bardzo szybki i wygodny montaż bez użycia narzędzi – idealny dla serwisów technicznych oraz produkcji seryjnej.
- Uniwersalna pozycja zabudowy – pełna elastyczność w projektowaniu układów pneumatycznych.
- Zgodność z wymogami RoHS – bezpieczne rozwiązanie do nowoczesnych instalacji przemysłowych.
Łącznik wtykowy QSMT-4 FESTO to praktyczne rozwiązanie do wszystkich zadań wymagających niezawodnych i kompaktowych połączeń przewodów pneumatycznych o średnicy 4 mm.
