Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R3/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 30 g |
| Wielkość | Standard |
| Wielkość nominalna | od 11 mm |

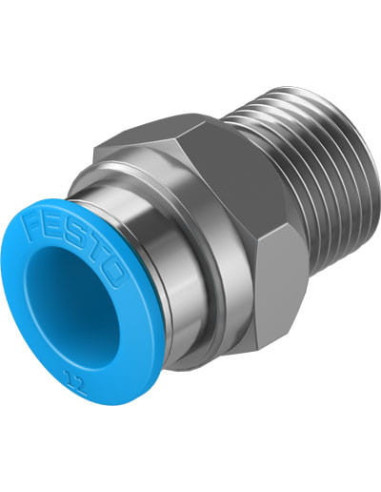

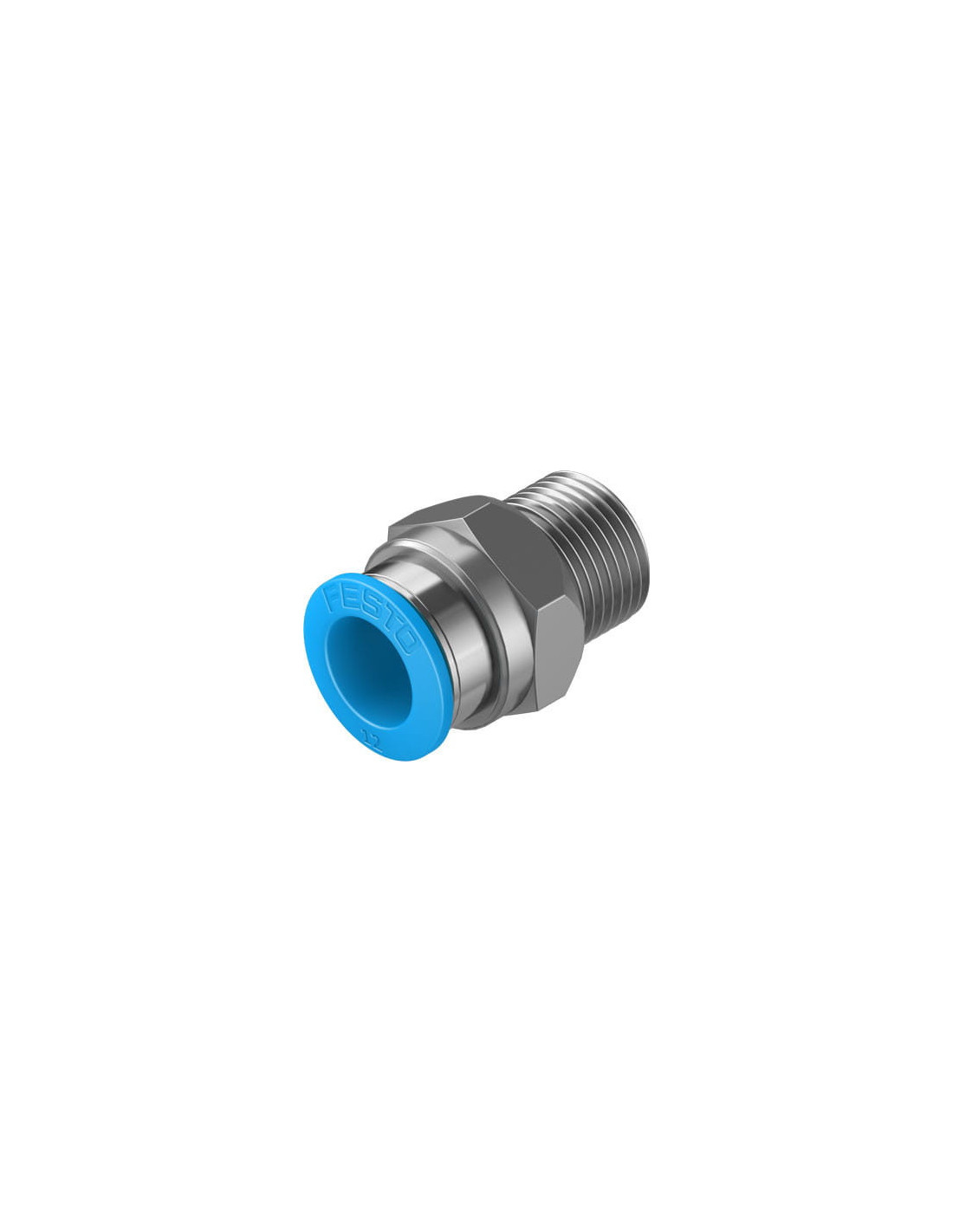

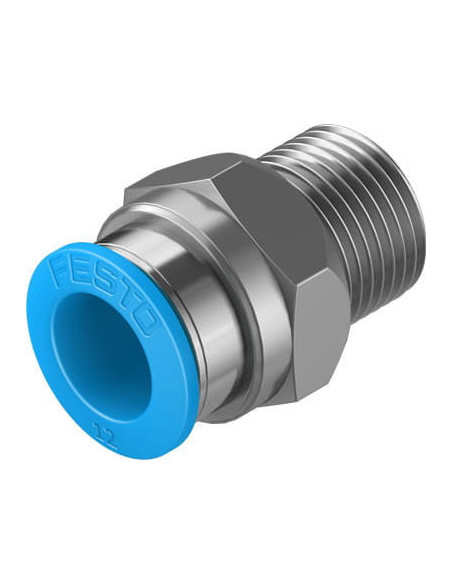

Złącze wtykowe FESTO QS-3/8-12 – szybkie połączenia pneumatyczne
Złącze wtykowe FESTO QS-3/8-12 to profesjonalny element instalacji pneumatycznych, umożliwiający szybkie i szczelne podłączenie węży o średnicy zewnętrznej 12 mm do instalacji zakończonej gwintem zewnętrznym R3/8. Prosta i wytrzymała konstrukcja pozwala na wielokrotne użycie bez utraty funkcjonalności, co jest cenione w przemyśle oraz warsztatach serwisowych.
Najważniejsze zalety złącza QS-3/8-12
- Szybki montaż i demontaż przewodu dzięki rozwiązaniu typu „wciśnij/zwolnij”
- Wysoka szczelność i odporność dzięki zastosowaniu mosiądzu niklowanego oraz stalowych elementów blokujących
- Odpowiedni do sprężonego powietrza zgodnie z normą ISO 8573-1:2010 oraz do wody (zgodnie z deklaracją producenta)
- Praca w szerokim zakresie temperatur od -10 do 80°C
- Uniwersalna pozycja montażu – złącze można zamontować w dowolnej pozycji
- Maksymalne ciśnienie robocze – do 14 bar (w zależności od temperatury medium)
- Możliwość zastosowania z powietrzem olejonym
- Zgodność z dyrektywą RoHS
Możliwości wykorzystania złączy pneumatycznych FESTO
Złącza QS-3/8-12 są wykorzystywane w szerokim zakresie systemów pneumatycznych, automatyki przemysłowej, instalacji w zakładach produkcyjnych oraz warsztatach technicznych. Idealnie sprawdzają się również w systemach wymagających częstych zmian konfiguracji połączeń oraz w miejscach, gdzie liczy się wysoka szczelność i niezawodność połączeń pneumatycznych.
Typowe zastosowania obejmują:
- Linie produkcyjne w przemyśle spożywczym, motoryzacyjnym i meblarskim
- Systemy dystrybucji sprężonego powietrza w warsztatach
- Automatyczne linie montażowe
- Układy sterowania maszyn CNC oraz robotów przemysłowych
Właściwości materiałowe i trwałość
Złącze charakteryzuje się obudową z mosiądzu niklowanego, co gwarantuje dobrą odporność na uszkodzenia mechaniczne oraz działanie czynników zewnętrznych. Części blokujące wykonane są ze stali nierdzewnej, natomiast element pierścienia zwalniającego z wytrzymałego tworzywa POM, co zapewnia długotrwałą i bezawaryjną eksploatację.
Niebieski pierścień zwalniający ułatwia identyfikację oraz obsługę podczas serwisu i przeglądów technicznych, a kompaktowa budowa sprawia, że złącze nie zajmuje dużo miejsca, nawet w gęsto zabudowanych instalacjach.
Dlaczego warto wybrać złącze QS-3/8-12 FESTO?
- Renomowany producent – FESTO gwarantuje wysoką jakość i długą żywotność
- Błyskawiczne podłączanie i rozłączanie instalacji bez użycia specjalistycznych narzędzi
- Wielofunkcyjność – możliwość stosowania w systemach pneumatycznych oraz instalacjach wodnych
