Typ C (8 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |

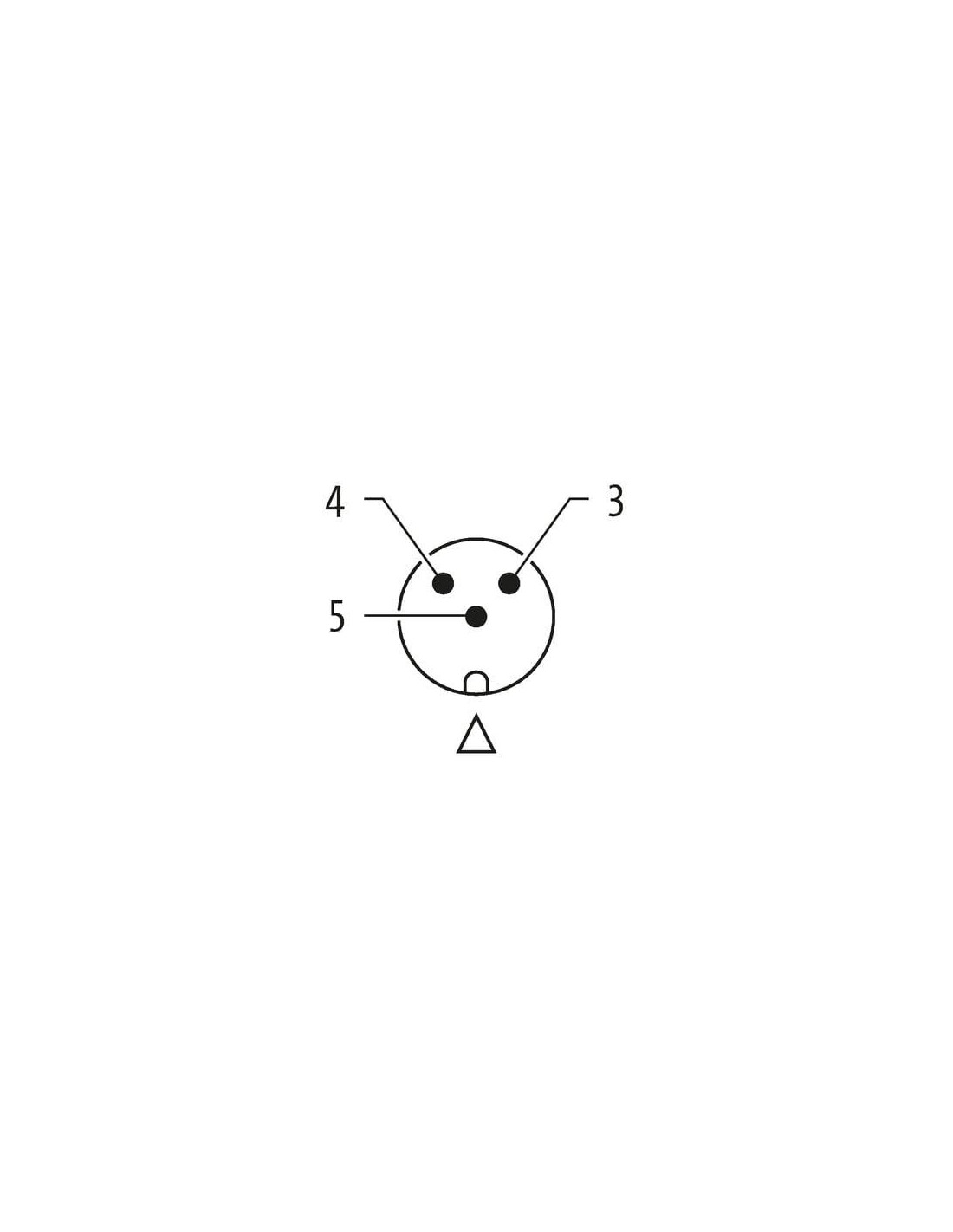

| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD C |
| Gwint | M2.5 |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Valve Plug) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

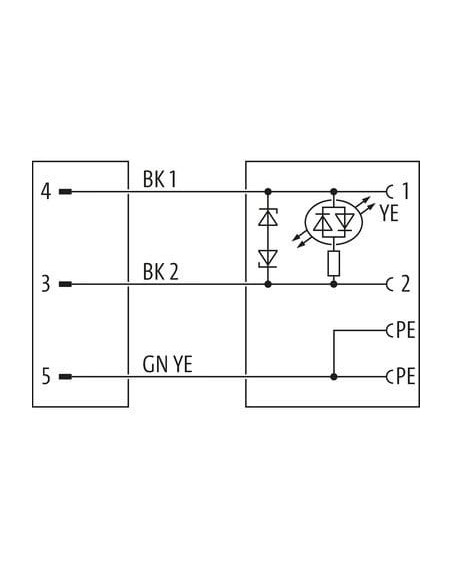

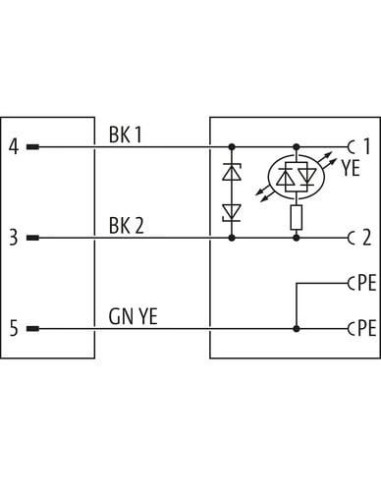

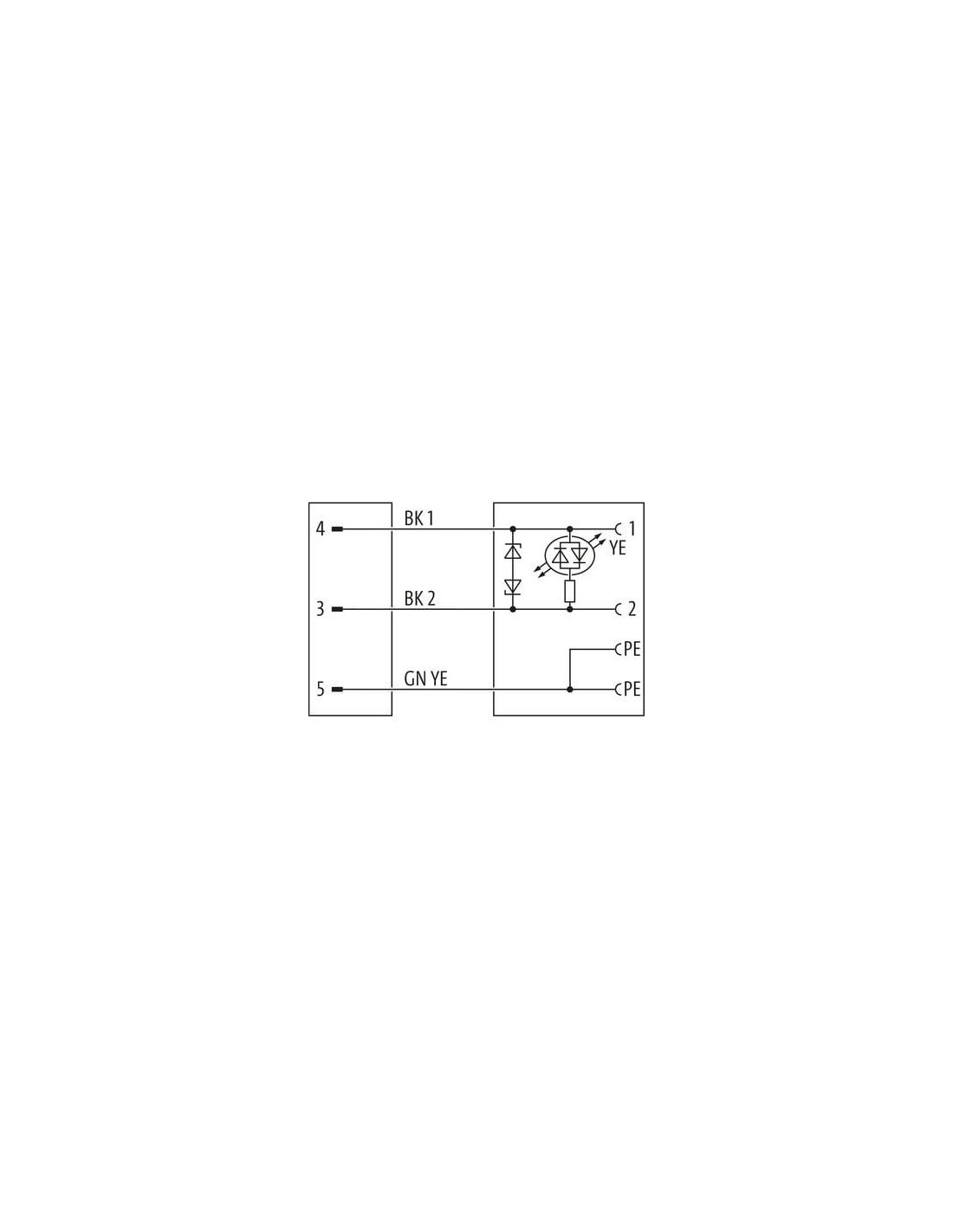

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 016 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

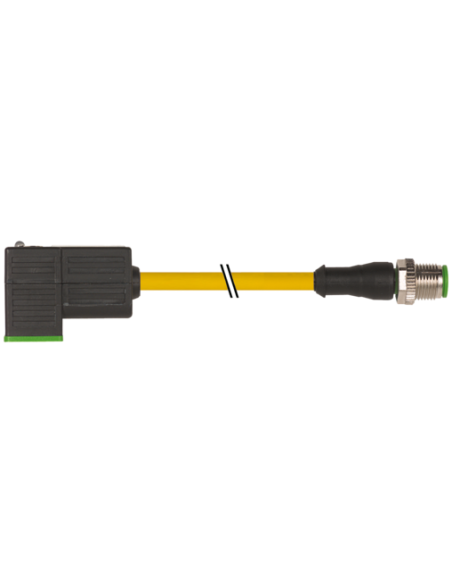

Złącze M12 męskie proste z zaworem MSUD format C 8,0 mm – kod produktu 7000-41081-0160100
Złącze M12 męskie proste z kablem o długości 1 m oraz zaworem MSUD w formacie C (8 mm) stanowi niezawodne i uniwersalne rozwiązanie do zastosowań przemysłowych, automatyki i pneumatyki. Produkt został zaprojektowany z myślą o wysokiej funkcjonalności i bezpieczeństwie, zapewniając efektywne połączenie komponentów w systemach sterowania maszynami i urządzeniami.
Przemysłowe zastosowanie i kompatybilność z zaworami
Wtyk M12 prosty o wysokim stopniu ochrony IP67 umożliwia bezpieczną pracę w trudnych warunkach przemysłowych, gdzie wymagana jest odporność na kurz, wilgoć oraz czynniki mechaniczne. Standard MSUD typu C pozwala na podłączenie większości cewek zaworowych stosowanych w zautomatyzowanych liniach produkcyjnych, pakujących i systemach przepływu mediów.
Najważniejsze cechy i możliwości wykorzystania
- Wytrzymała obudowa z tworzywa sztucznego, odporna na działanie chemikaliów i olejów – szczególnie polecana do hal produkcyjnych, lakierni i warsztatów.
- Dioda LED sygnalizacyjna (żółta) umożliwia natychmiastowe rozpoznanie statusu działania urządzenia, co ułatwia diagnostykę.
- Obwód ochronny z diodą Z, zapewniający ochronę przed przepięciami.
- Kabel PVC, bezołowiowy, wolny od kadmu i FCKW, zapewniający elastyczność oraz bezpieczeństwo środowiskowe.
- Typowe zastosowania:
- Automatyka przemysłowa (połączenie elektrozaworów, czujników, napędów pneumatycznych)
- Systemy transportu, linie montażowe, urządzenia pakujące
- Sterowanie wentylami w instalacjach wodnych, pneumatycznych i olejowych
- Maszyny specjalne oraz robotyka
Bezpieczeństwo i trwałość złącza M12 MSUD C
Złącze M12 MSUD format C charakteryzuje się bardzo dobrą odpornością na czynniki atmosferyczne oraz intensywną eksploatację. Stopień ochrony IP67 zabezpiecza połączenia elektryczne nawet w przypadku krótkotrwałego zanurzenia w wodzie. Dodatkowa ochrona przed drganiami, odporność na wysokie temperatury (od -25°C do +85°C, a dla kabla od -30°C do +70°C w zastosowaniach stałych) oraz możliwość pracy przy wysokim natężeniu prądu (do 4 A) stanowią istotny atut w wymagających aplikacjach przemysłowych.
Budowa mechaniczna i wygoda montażu
Kompaktowe rozmiary złącza umożliwiają prosty montaż nawet w miejscach o ograniczonej przestrzeni. Adapter zapewnia pewne połączenie dzięki gwintowi M12 x 1 z metalowymi elementami blokującymi oraz ergonomicznemu kształtowi, który ułatwia instalację. Zaleca się zabezpieczenie przewodu przed przeciążeniami mechanicznymi przy użyciu obejm lub opasek kablowych, co przedłuża trwałość połączenia i gwarantuje stabilność parametrów elektrycznych.
Zalety zastosowania złącza M12 MSUD C w przemyśle
- Szybki i łatwy montaż oraz demontaż, dzięki standaryzacji wymiarów i układu biegunów.
- Łatwa identyfikacja przewodów oraz szybkie diagnozowanie stanów pracy urządzenia.
- Wysoka odporność na zarysowania i uszkodzenia mechaniczne.
- Możliwość pracy w środowisku z obecnością smarów, olejów i środków chemicznych.
- Nowoczesna konstrukcja zapewniająca długotrwałe, niezawodne użytkowanie.
Produkt spełnia normy DIN EN 61076-2-101 (M12) oraz DIN EN 175301-803 (Valve Plug), co gwarantuje pełną kompatybilność z wymaganiami branżowymi i bezpieczeństwo użytkowania.
