Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.

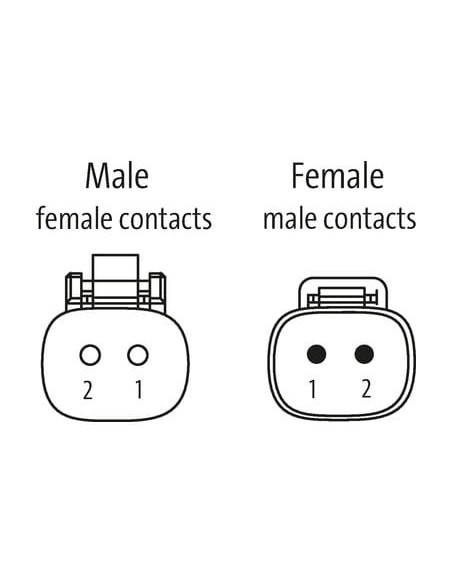

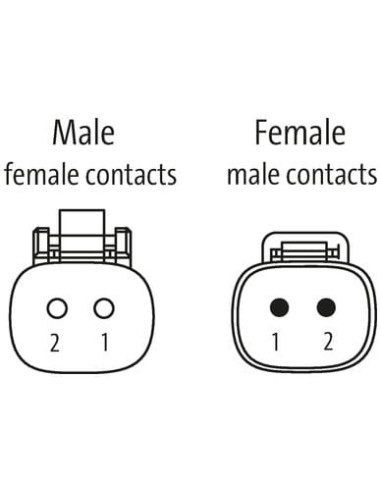

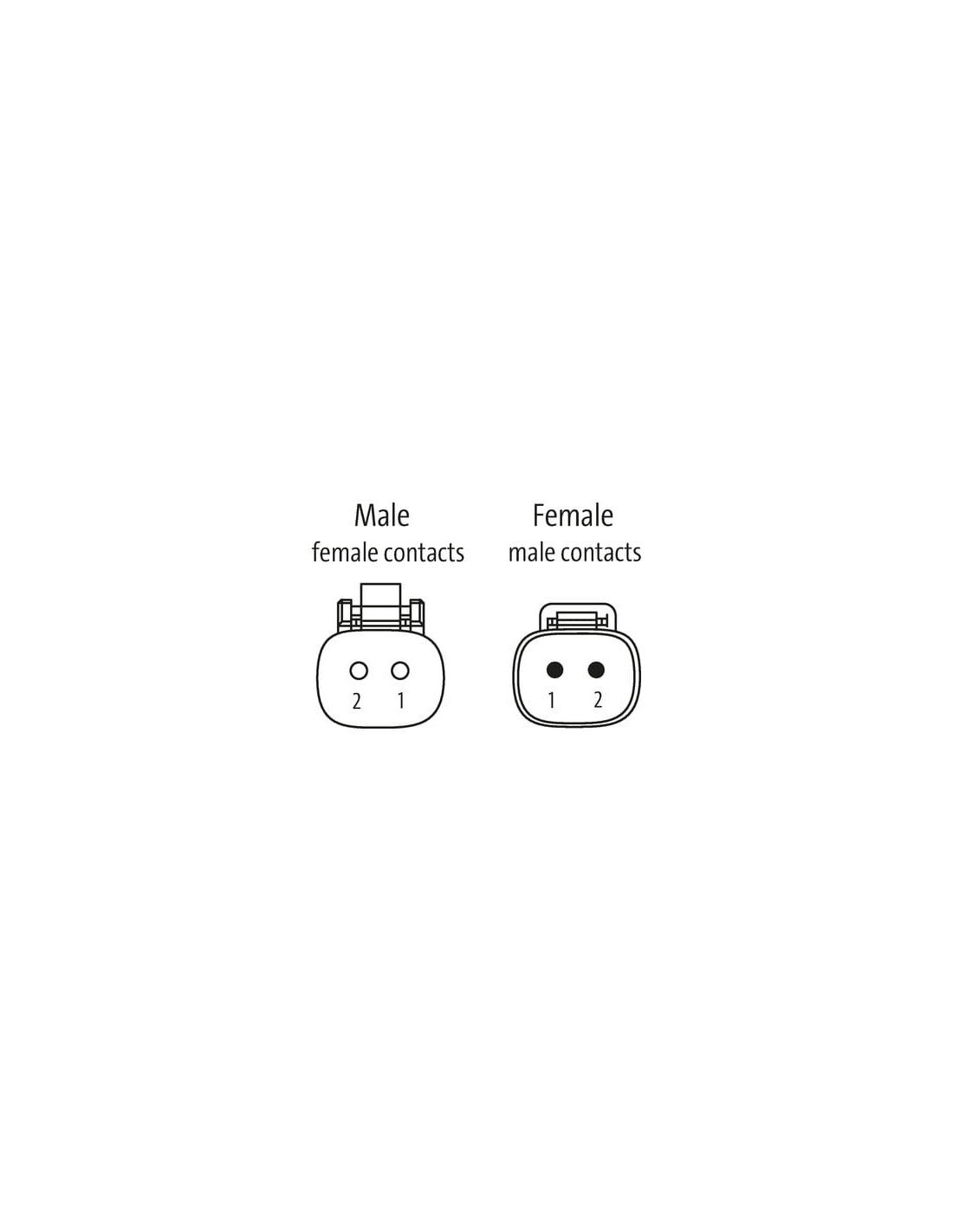

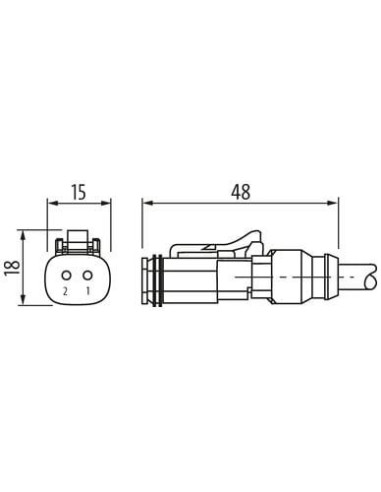

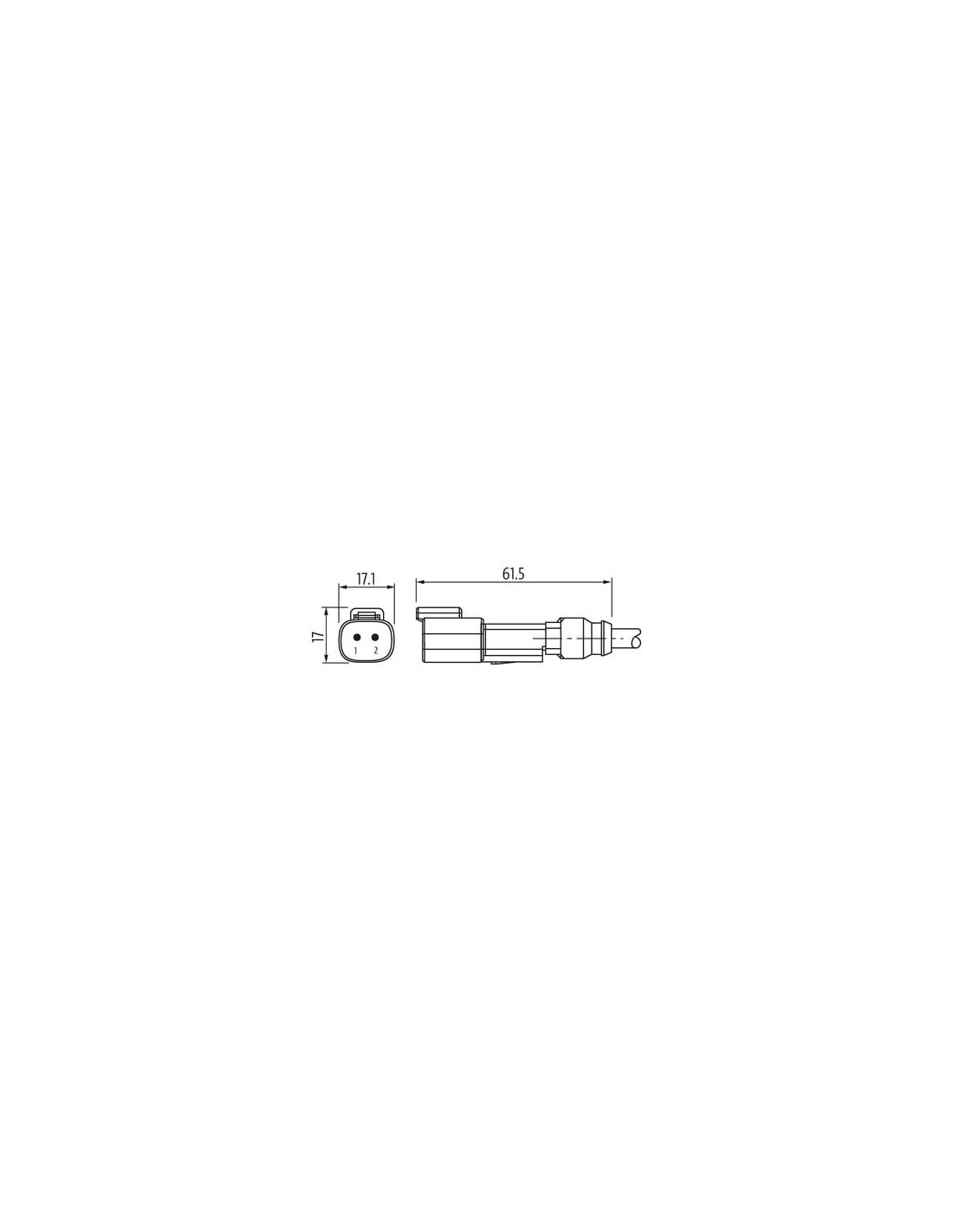

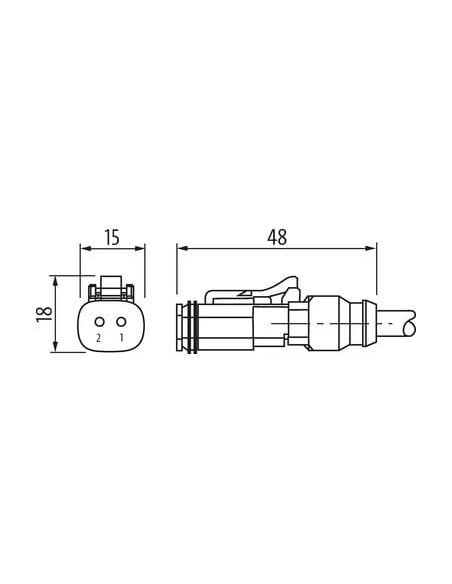

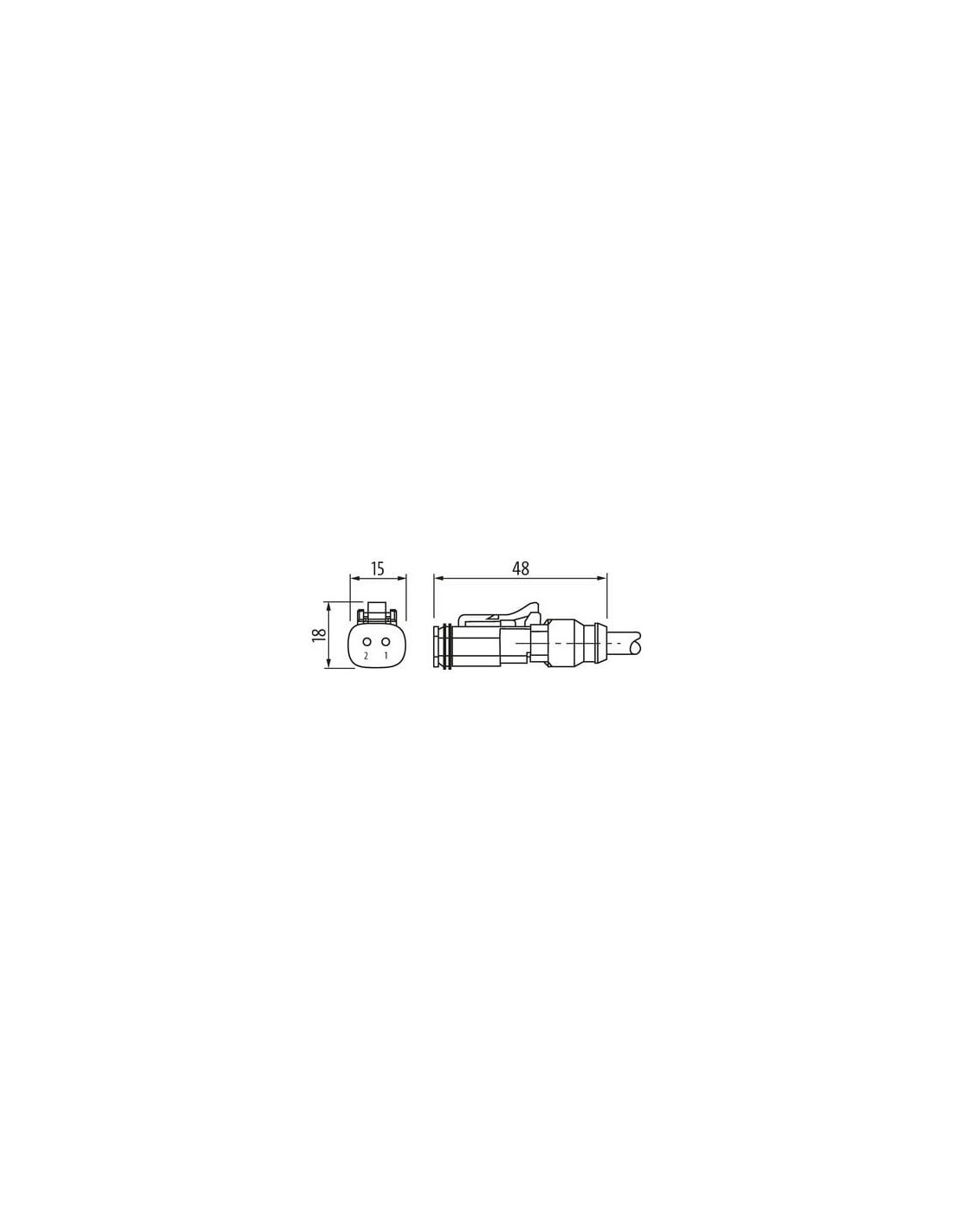

Męski prosty – żeński proste
6...230 V AC/DC
2-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-2S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-2S |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT04-2P |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

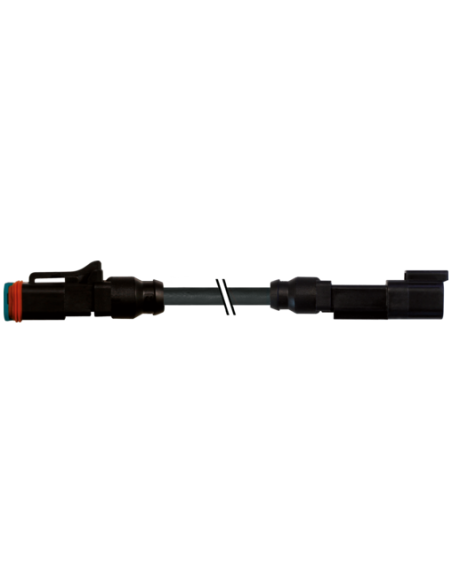

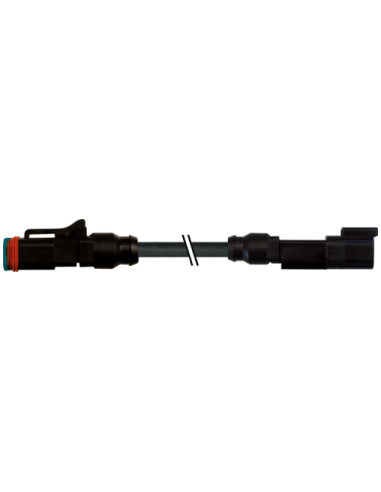

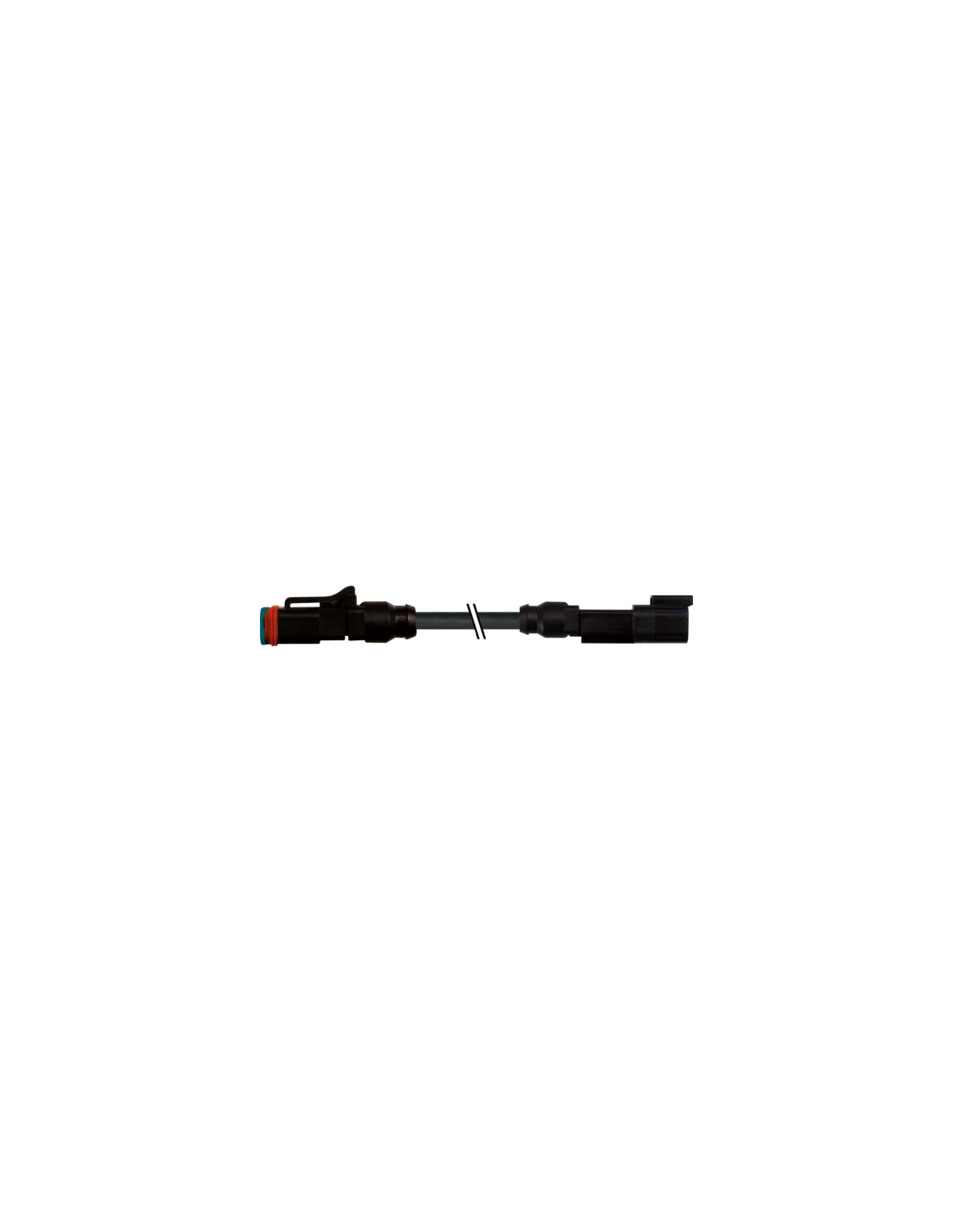

Korek pobierający MDC06-2s / MDC04-2p 7072-77001-7541000 – profesjonalne złącze do zastosowań zewnętrznych
Korek pobierający MDC06-2s / MDC04-2p o kodzie 7072-77001-7541000 to specjalistyczny przewód połączeniowy wyposażony w niezawodne złącza typu Amphenol AT06-2S / AT04-2P (kompatybilne z Deutsch DT06-2S). Produkt znajduje szerokie zastosowanie w łączeniu instalacji elektrycznych w trudnych warunkach zewnętrznych, gdzie wymagana jest szczelność oraz trwałość połączeń.
Główne zalety złącza do instalacji – korek pobierający MDC06-2s / MDC04-2p
Złącze zostało zaprojektowane do wymagających aplikacji przemysłowych oraz motoryzacyjnych, szczególnie do zastosowań w pojazdach specjalnych, maszynach rolniczych, budowlanych oraz w instalacjach automatyki przemysłowej i systemach monitorujących.
- Solidna obudowa PA odporna na działanie olejów, chemikaliów, promieniowanie UV oraz warunki atmosferyczne.
- Stopień ochrony IP68, zapewniający pełną pyłoszczelność i wodoszczelność połączenia po zamontowaniu i dokręceniu złącza.
- Wysoka wytrzymałość mechaniczna potwierdzona odpornością na drgania, zginanie oraz skręcanie kabla, co pozwala na stosowanie w ruchomych instalacjach.
- Złącze wyposażone w blokadę zatrzaskową, zabezpieczającą przed przypadkowym rozłączeniem.
- Standardowa długość kabla wynosząca 10 m, dostępne również inne warianty na życzenie klienta.
- Wysoka obciążalność prądowa – do 8 A dla styków i 12 A dla przewodów (zgodność z normą DIN VDE 0298-4).
Typowe zastosowania korka pobierającego MDC06-2s / MDC04-2p
Produkt doskonale sprawdza się wszędzie tam, gdzie wymagana jest niezawodność połączeń elektrycznych w wymagających warunkach środowiskowych, w tym:
- Systemy energetyczne i zasilające
- Pojazdy ciężarowe, rolnicze oraz budowlane
- Maszyny przemysłowe i urządzenia automatyki
- Systemy oświetlenia oraz monitoring zewnętrzny
- Panele fotowoltaiczne i systemy solarnych instalacji
Wytrzymała i elastyczna konstrukcja kabla
Przewód połączeniowy posiada dwie żyły wykonane ze skrętki miedzianej o przekroju 0,75 mm², w osłonie PUR o wysokiej odporności na ścieranie, promieniowanie UV oraz warunki atmosferyczne. Kabel oferuje:
- Dużą odporność na zginanie i skręcanie (nawet do 10 mln cykli zginania)
- Bezhalogenową, bezołowiową, wolną od silikonu izolację
- Zakres temperatur pracy od -40°C do +90°C (w zależności od rodzaju pracy oraz jakości kabla)
Bezpieczeństwo i parametry elektryczne złącza
Korek pobierający spełnia wymagania norm IEC 60529 (IP68), UL 1581 (odporność na ogień) oraz posiada certyfikat cURus. Wyposażony w uszczelkę silikonową, zapewnia trwałość i szczelność przez długi czas użytkowania.
Instalacja i podłączenie
Intuicyjny sposób montażu polegający na włożeniu i zablokowaniu zatrzaskowym. Zaleca się zabezpieczenie przewodu przed nadmiernymi obciążeniami mechanicznymi, np. poprzez stosowanie opasek zaciskowych. Należy przestrzegać minimalnych promieni gięcia podczas układania kabla.

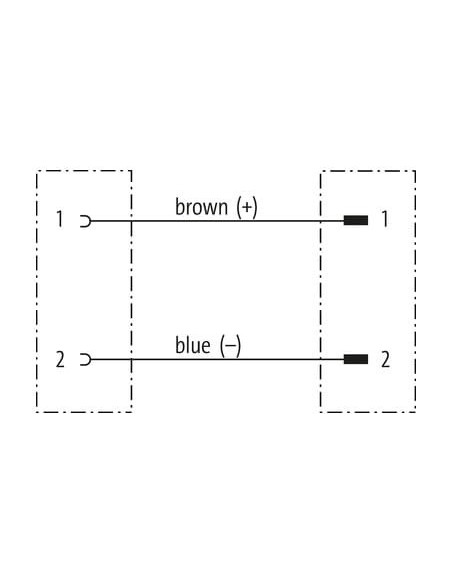

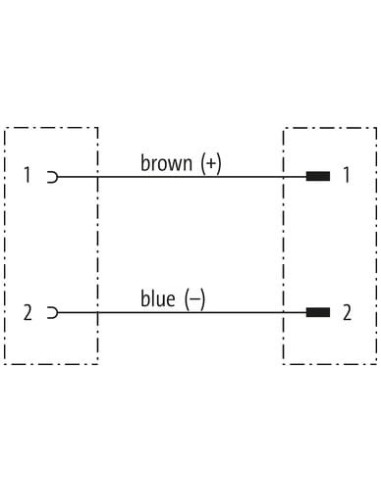

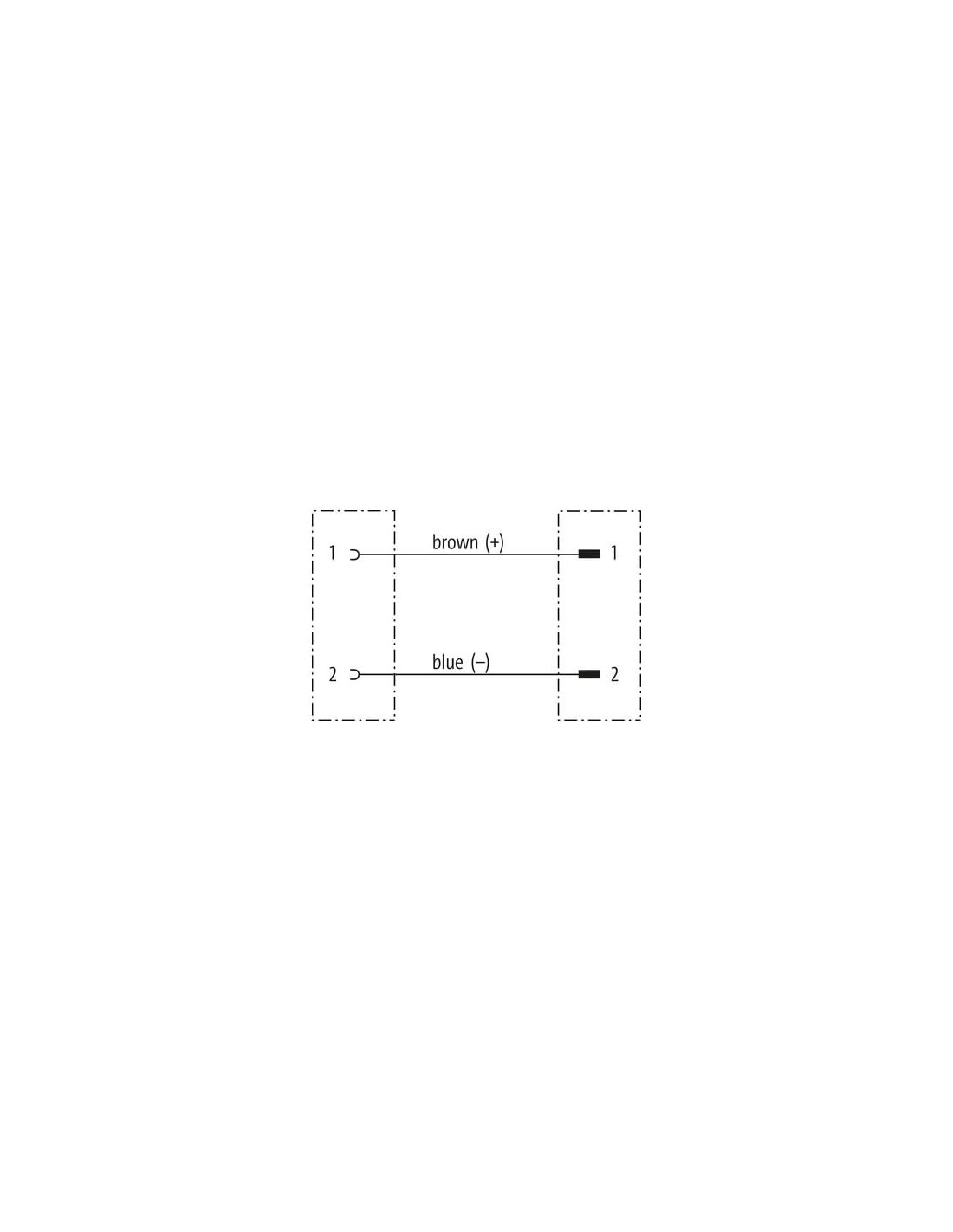

- Oznaczenie przewodów: brązowy (+), niebieski (-)
- Wyprowadzenie: złącze proste męskie – złącze proste żeńskie
- Zgodność pinów po obu stronach, ułatwiająca instalację i serwis
Korek pobierający MDC06-2s / MDC04-2p – podsumowanie
Wysokiej jakości, odporny na trudne warunki korek pobierający ze złączami Amphenol/Deutsch to pewność trwałego i szczelnego połączenia elektrycznego w instalacjach zewnętrznych oraz mobilnych. Łatwość montażu oraz uniwersalność zastosowania sprawiają, że jest to jeden z najlepszych wyborów w sektorze przemysłu, motoryzacji oraz automatyki.
