MSUD

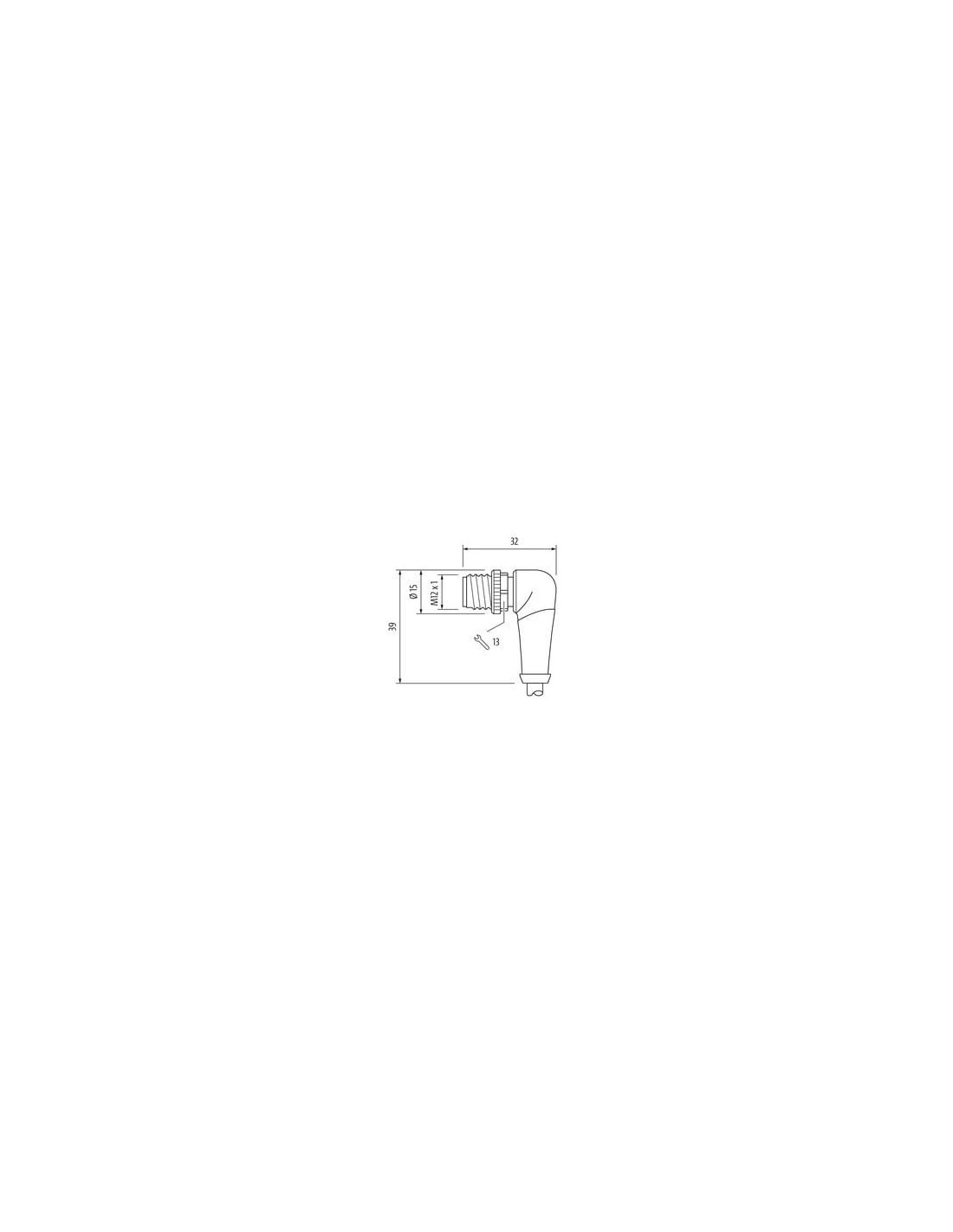

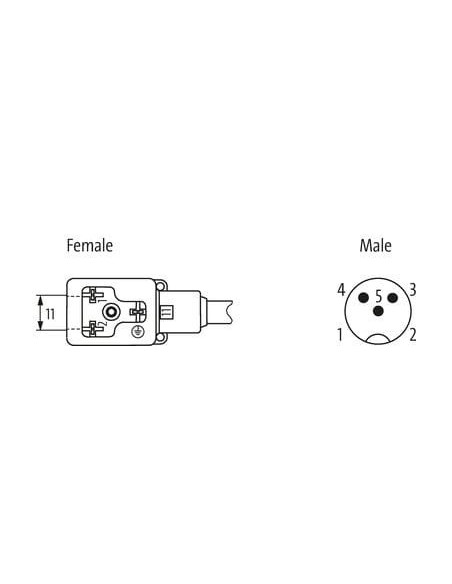

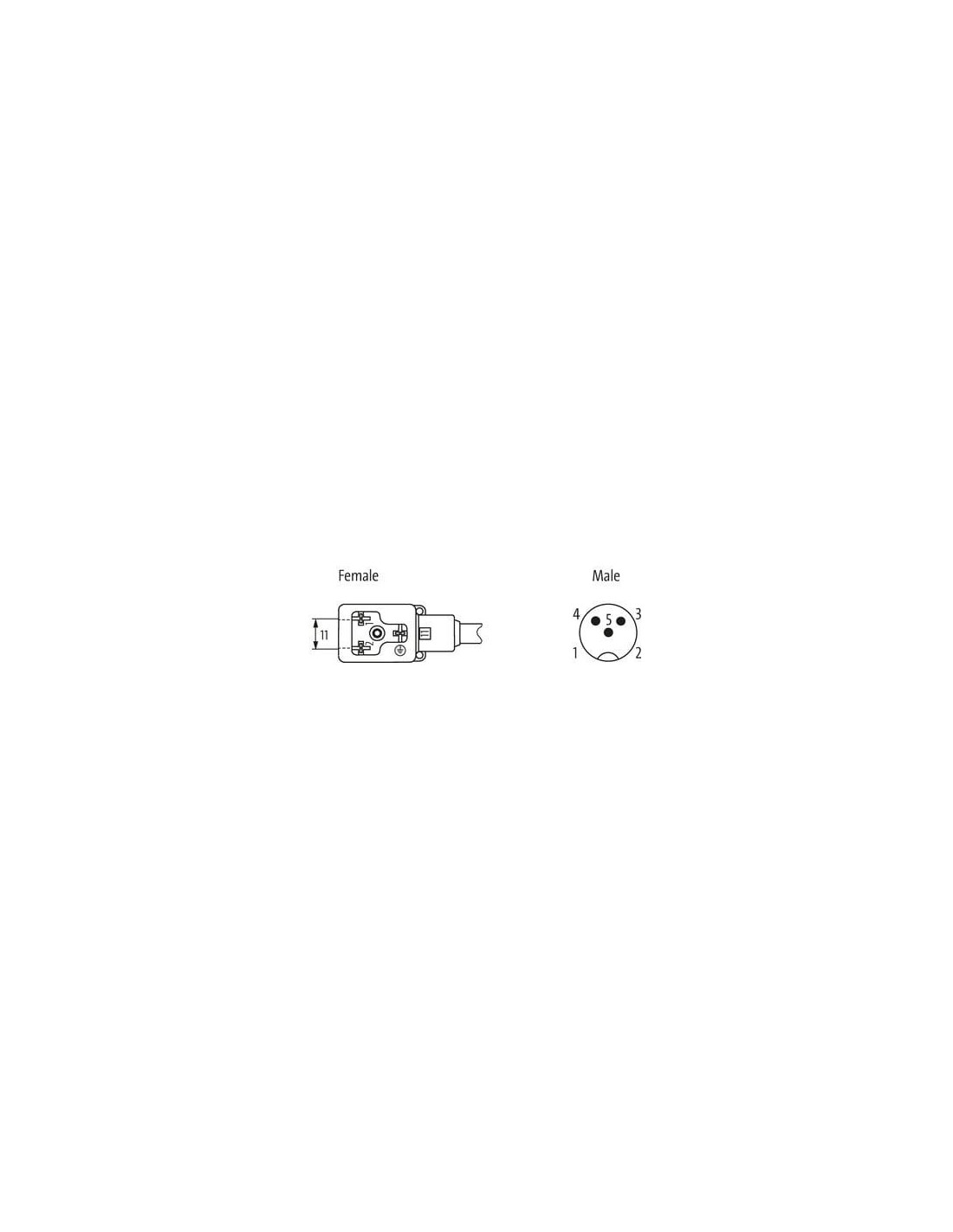

Typ BI (11 mm) – M12, męski 90°
24 V AC ±20% / DC ±25%

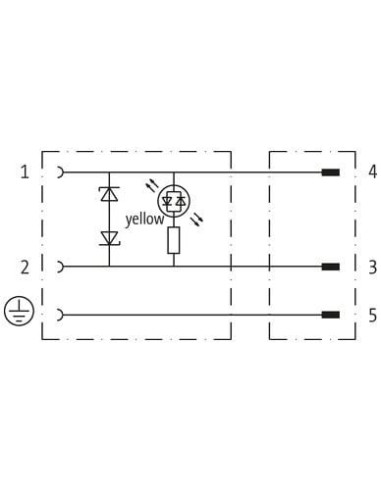

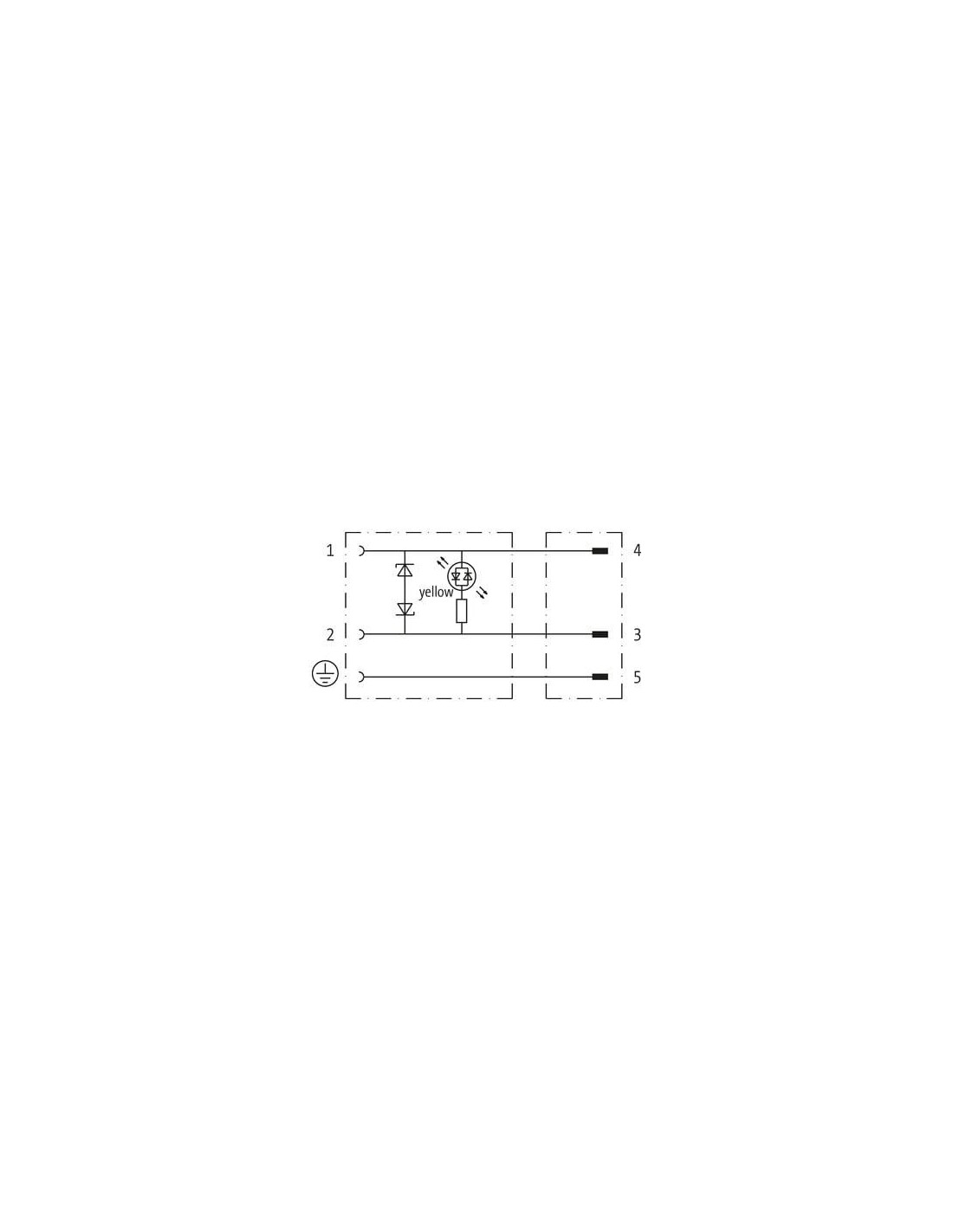

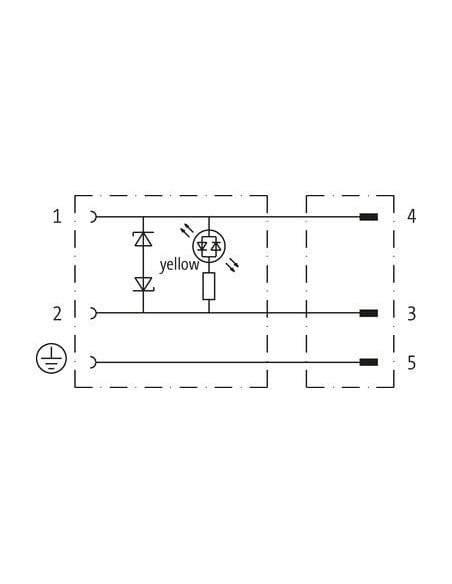

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

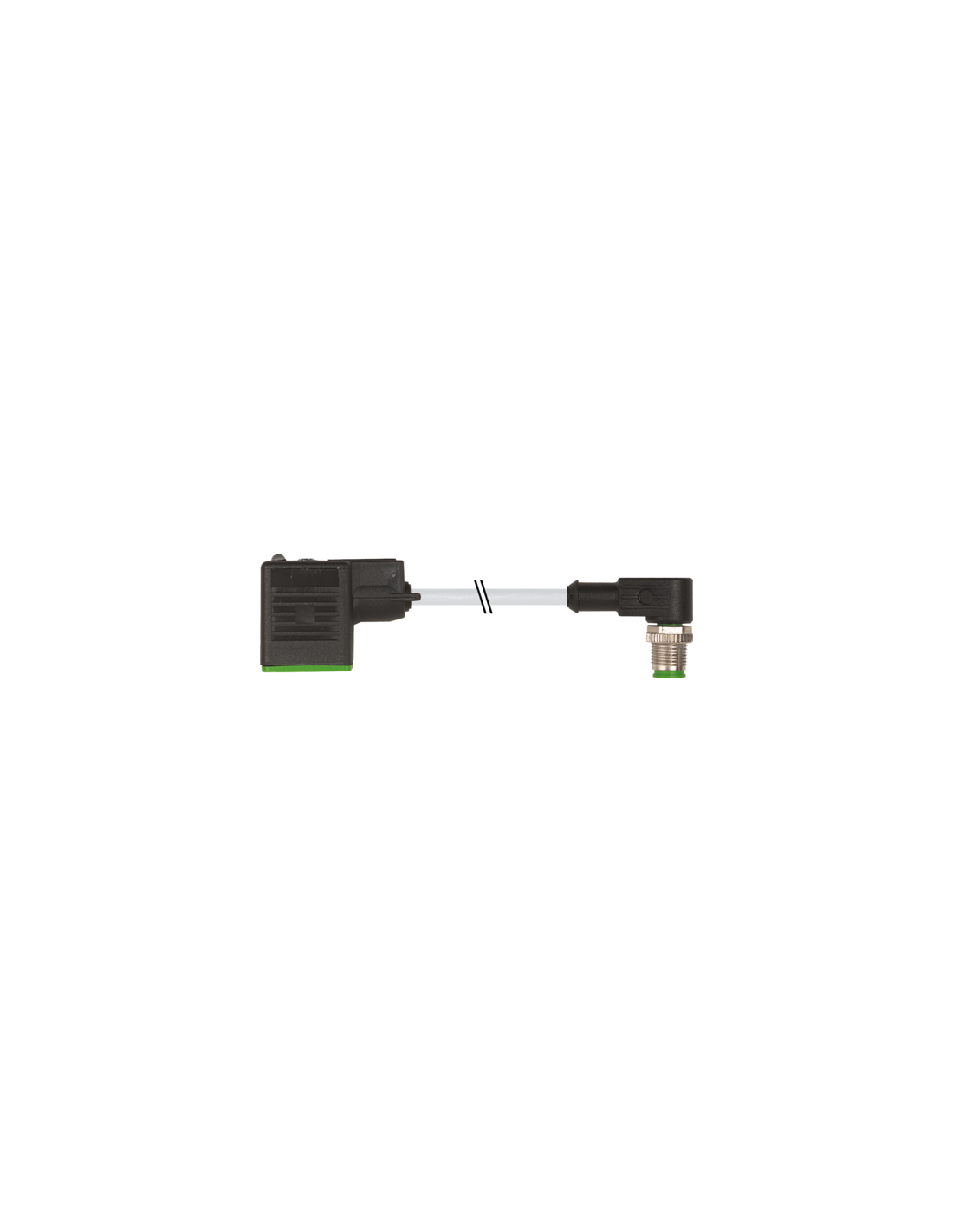

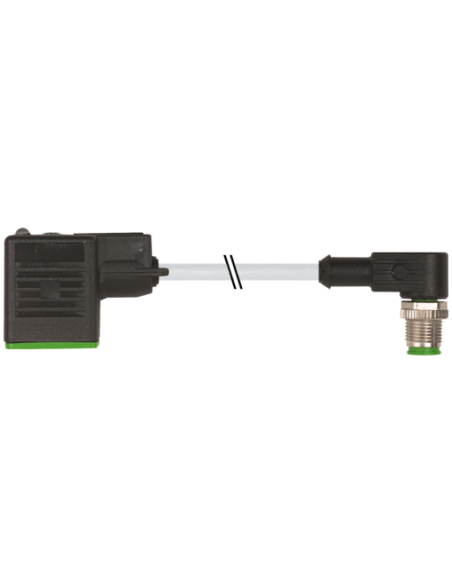

Złącze M12 męskie 90° z zaworem MSUD BI 10mm – 7000-40981-2360050
M12 męski 90° / zawór MSUD kształt BI 10mm 7000-40981-2360050 to specjalistyczny przewód połączeniowy przeznaczony do zastosowań przemysłowych, szczególnie w automatyce i technologii zaworowej. Złącze zostało zaprojektowane z myślą o niezawodnym i bezpiecznym połączeniu, gwarantującym stabilne parametry elektryczne oraz wysoką odporność mechaniczną.
Wysoka odporność mechaniczna i chemiczna
Złącze wyposażone jest w obudowę z trwałego tworzywa sztucznego, charakteryzującą się bardzo dobrą odpornością na działanie środków chemicznych oraz olejów. Dzięki stopniowi ochrony IP67 nadaje się do pracy w wymagających warunkach przemysłowych, nawet w obecności wilgoci i zanieczyszczeń. Możliwość stosowania z peszlami o średnicy wewnętrznej 10 mm ułatwia integrację z systemami zabezpieczającymi przewody.
Zastosowanie złącza M12 męskiego 90° z MSUD BI 10 mm
Złącze kątowe M12 jest dedykowane do zasilania i sterowania cewkami zaworów elektromagnetycznych, czujnikami, siłownikami pneumatycznymi oraz jako element okablowania w systemach automatyki. Często wykorzystywane jest w:
- Automatyce przemysłowej – układy sterowania maszyn i linii produkcyjnych
- Systemach pneumatycznych i hydraulicznych
- Integracji czujników w halach produkcyjnych
- Instalacjach wymagających niezawodnego połączenia oraz łatwego serwisu
Bezpieczne połączenie i prosta instalacja
Kątowa konstrukcja 90° oraz kompaktowe wymiary (zgodne z normą DIN EN 61076-2-101 i DIN EN 175301-803) ułatwiają montaż nawet w miejscach o ograniczonej przestrzeni. Wyprowadzenie kabla o długości 0,5 m pozwala na elastyczne dopasowanie do różnych układów instalacyjnych. Istotnym udogodnieniem jest przewidziany system odciążenia kabla oraz wymóg stosowania odpowiedniego promienia gięcia (promień gięcia: 5x średnica zewnętrzna przy montażu stałym), co znacząco wydłuża trwałość połączenia.
Ochrona elektryczna i wizualizacja stanu pracy
Złącze wyposażono w diodę LED w kolorze żółtym, sygnalizującą stan pracy i ułatwiającą diagnostykę błędów. Wbudowany obwód zabezpieczający chroni urządzenia przed przepięciami oraz zwarciem. Dopuszczalne napięcie pracy wynosi 24 V AC/DC, a maksymalny prąd na styk to 4 A. Zastosowanie trójżyłowego kabla o przekroju 0,75 mm² gwarantuje odpowiednią przewodność oraz bezpieczeństwo transmisji sygnałów i zasilania.
Cechy i zalety produktu
- Kątowe złącze M12 męskie 90° – odpowiednie do trudno dostępnych miejsc
- Odporność IP67 – doskonała ochrona przed kurzem i wilgocią
- Przewód z PUR – odporny na ścieranie, oleje i czynniki chemiczne
- Sygnalizacja LED – szybka analiza działania i diagnozy
- Zastosowanie w systemach MSUD BI (11 mm) – zgodność z przemysłowymi standardami
- Możliwość dopasowania długości kabla na życzenie
- Przewód bezołowiowy i bezhalogenowy – zwiększone bezpieczeństwo i zgodność z restrykcyjnymi wymaganiami środowiskowymi
Typowe parametry techniczne (podsumowanie praktyczne)
- Liczba biegunów: 3
- Długość kabla: 0,5 m
- Prąd maksymalny: 4 A
- Napięcie robocze: 24 V AC/DC
- Montaż: włożone, przykręcone
- Materiał obudowy: tworzywo sztuczne
- Typ złącza: MSUD BI (11 mm), M12 x 1
- Stopień ochrony: IP67
M12 męski 90° / zawór MSUD kształt BI 10mm jest doskonałym rozwiązaniem dla wymagających aplikacji przemysłowych, gdzie konieczne jest niezawodne, trwałe oraz czytelne pod względem diagnostyki elektryczne połączenie.
