Typ C (8 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

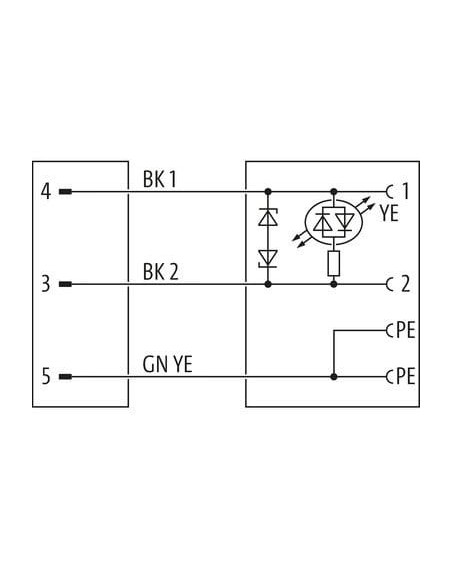

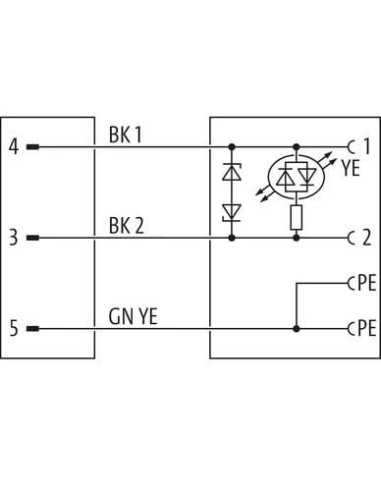

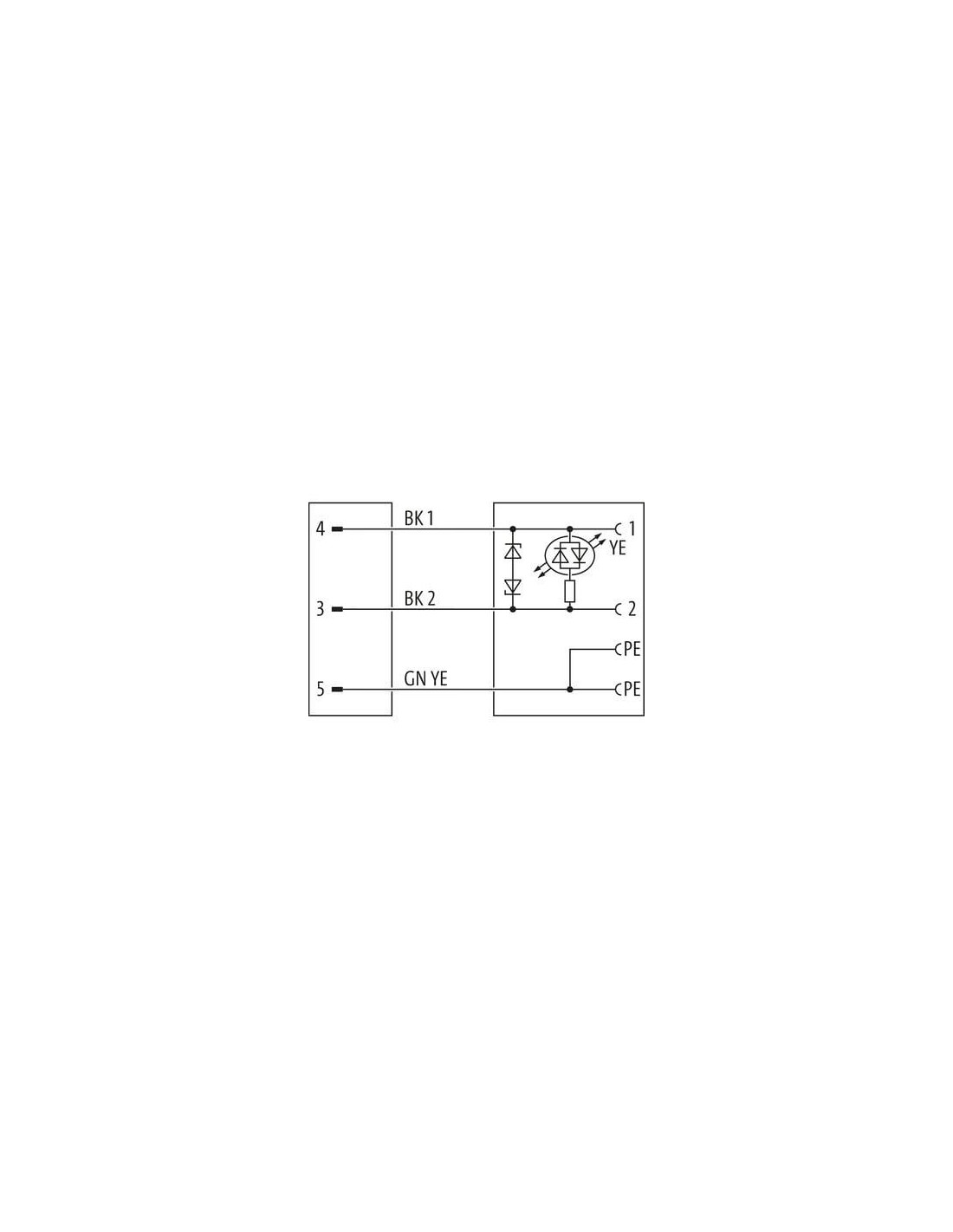

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |

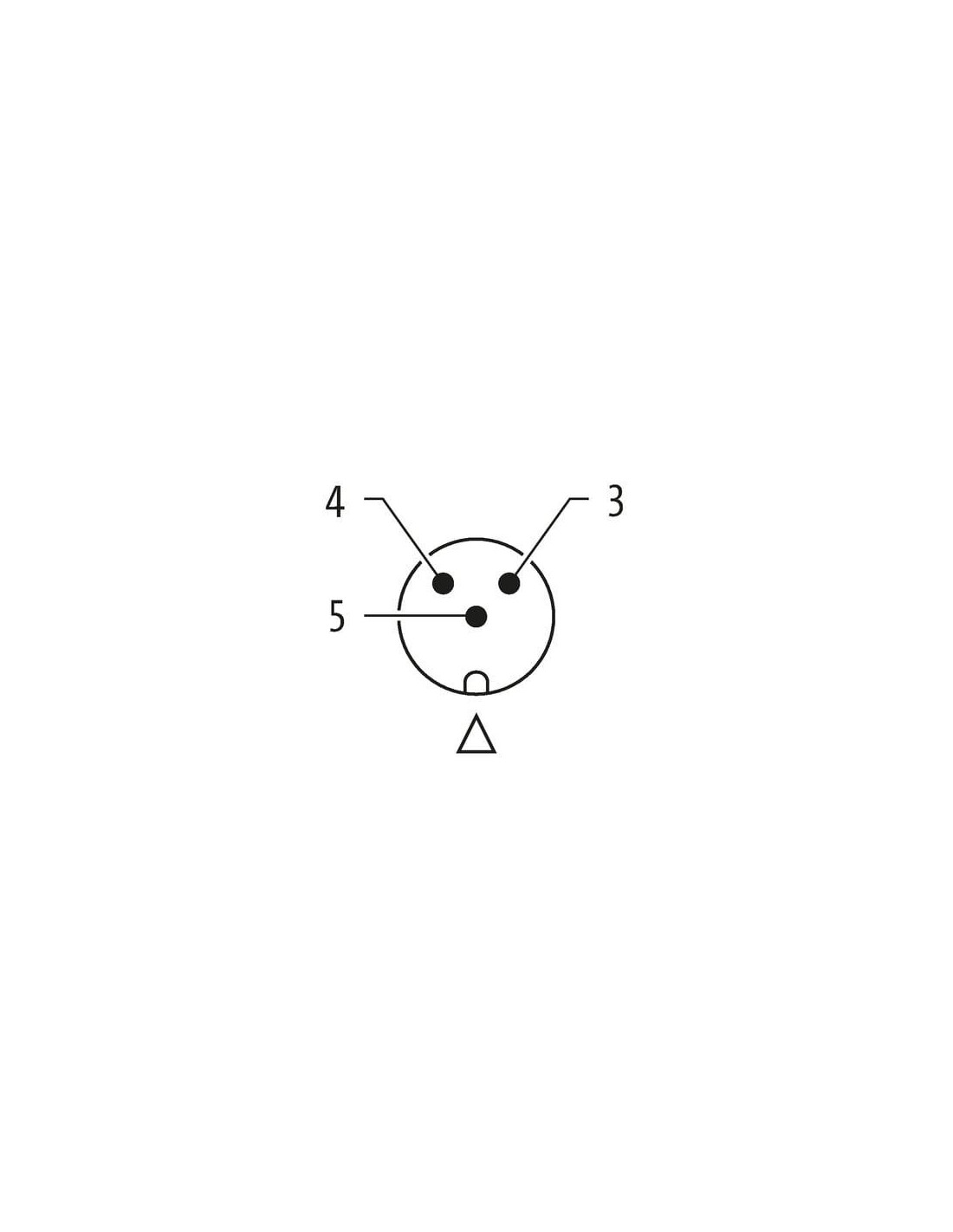

| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD C |
| Gwint | M2.5 |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Valve Plug) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

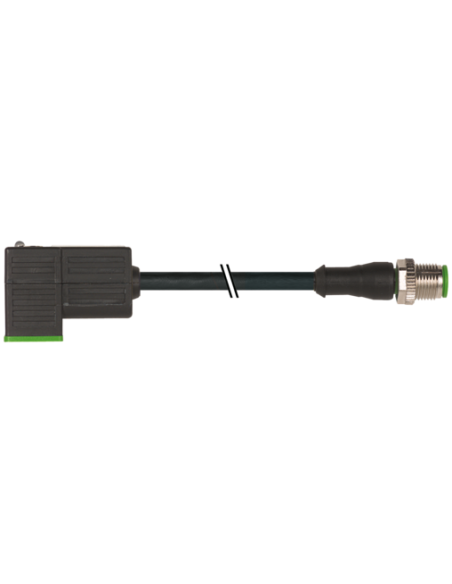

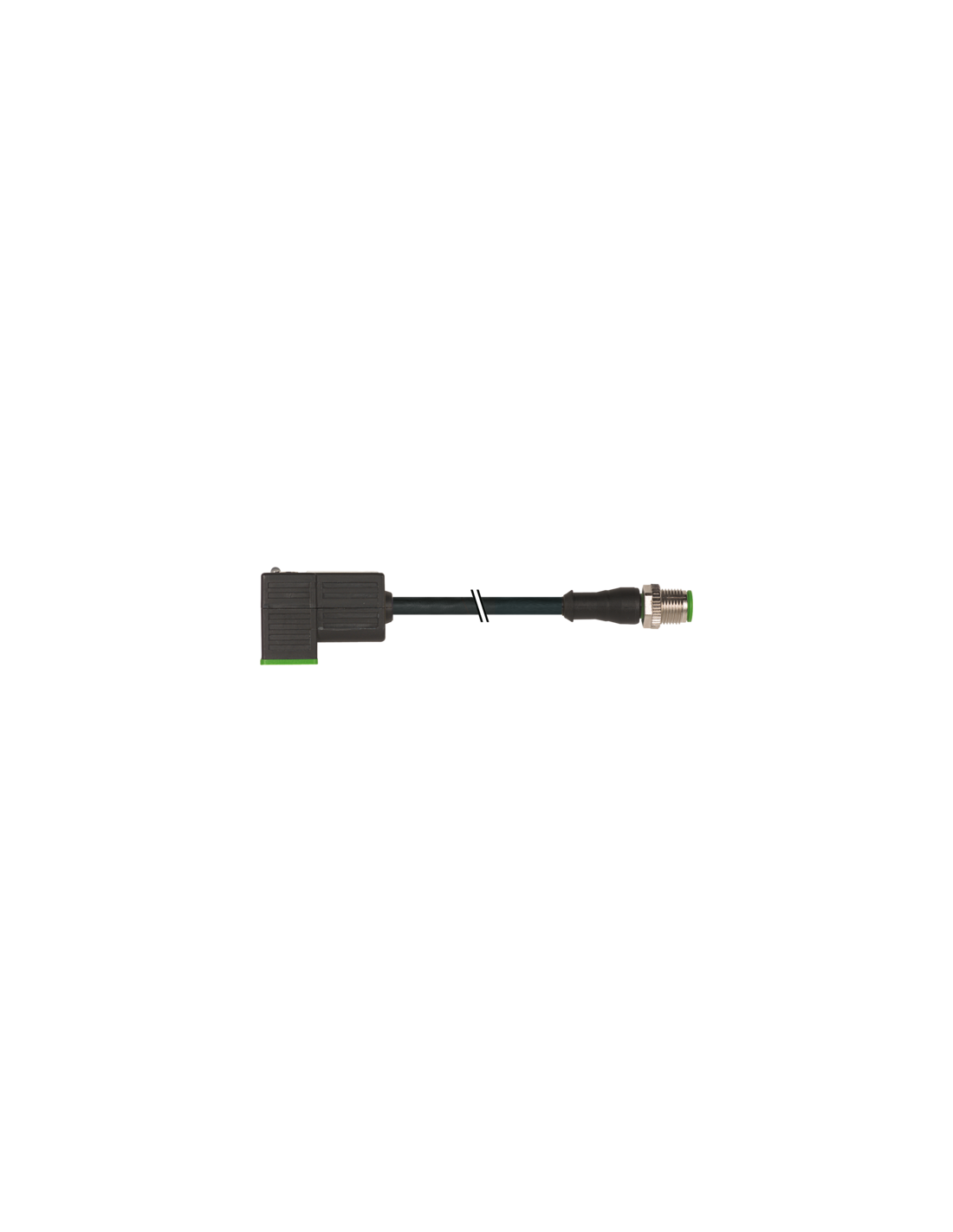

Złączka M12 męska prosta do zaworu MSUD typ C 8 mm 7000-41081-6260600 – solidne rozwiązanie do automatyki przemysłowej
Złącze M12 męskie proste o długości przewodu 6 m, w standardzie MSUD typ C, stanowi niezawodny komponent do łączenia elementów automatyki, szczególnie w układach sterowania zaworami. Dzięki wysokiej jakości materiałom oraz uszczelniaczom, gwarantuje długą żywotność nawet w trudnych warunkach przemysłowych.
Przemysłowe złącze M12 z zaworem MSUD – idealne do wymagających aplikacji
Złącze M12 - zawór MSUD typ C przeznaczone jest do przewodów o średnicy 8 mm, zapewniając szczelność i ochronę na poziomie IP67. Może być stosowane zarówno w aplikacjach wewnętrznych, jak i na zewnątrz, dzięki wysokiej odporności na wilgoć, zanieczyszczenia oraz działanie olejów przemysłowych.
- Solidna konstrukcja wykonana z wytrzymałego tworzywa sztucznego oraz cynkowego odlewu ciśnieniowego z powłoką niklowaną.
- Długość kabla 6 m z wysokiej jakości przewodem PUR/PVC zapewnia duży zakres montażowy i odporność na uszkodzenia mechaniczne.
- Wyraźna sygnalizacja LED (dioda żółta) ułatwia diagnostykę stanu połączenia.
- Dopuszczalny prąd roboczy do 4 A na styk oraz praca w szerokim zakresie napięcia (24 V AC lub DC).
- Obudowa odporna chemicznie i olejoodporna pozwala na stosowanie złącza również w aplikacjach wymagających odporności na agresywne media (należy konsultować odporność materiału pod kątem konkretnego zastosowania).
- Typowy montaż: szybkie i bezpieczne włożenie oraz przykręcenie złącza, co zapobiega poluzowaniom w trakcie eksploatacji.
Zastosowania – gdzie sprawdzi się zawór M12 MSUD typ C?
Złącze M12 męskie z zaworem MSUD typ C znajduje zastosowanie przede wszystkim w systemach automatyki przemysłowej, w tym:
- sterowanie siłownikami pneumatycznymi i hydraulicznymi,
- łączenie cewek zaworów elektromagnetycznych,
- systemy rozdziału powietrza i mediów płynnych,
- instalacje maszyn przemysłowych, robotów oraz linii montażowych.
Połączenie spełnia normy DIN EN 61076-2-101 (standard M12) oraz DIN EN 175301-803 (standard gniazda zaworu), co gwarantuje kompatybilność z większością urządzeń dostępnych na rynku.
Charakterystyka przewodu i złącza – trwałość oraz bezpieczeństwo w każdej instalacji
- Przewód 3-żyłowy – skrętka miedziana klasy 6, przekrój 0,75 mm², pokryta izolacją odporną na ścieranie i agresywne substancje.
- Żyły o oznaczeniach kolorystycznych: czarny 1, czarny 2, zielono-żółty (PE).
- Kabel wolny od ołowiu, kadmu, FCKW i silikonu – przyjazny dla środowiska, o niskiej emisji szkodliwych substancji.
- Odporność temperaturowa kabla: od -30°C do 80°C (praca stała), wytrzymałość na cykle gięcia – ponad 2 miliony cykli w prowadnikach (C-track).
- Maksymalne napięcie robocze przewodu: 300 V, obciążalność prądowa: do 12 A na żyłę.
Zalety i bezpieczeństwo użytkowania
Konstrukcja złącza i przewodu zapewnia wysoką szczelność i ochronę, nawet w wymagających środowiskach przemysłowych. Obwód zabezpieczający (Z-dioda) zapewnia bezpieczną pracę urządzeń, a wbudowany wskaźnik LED szybko informuje o obecności napięcia. Certyfikat cURus oraz zgodność z międzynarodowymi normami potwierdzają bezpieczeństwo i niezawodność tego rozwiązania.
Wytrzymała konstrukcja oraz szeroki zakres parametrów roboczych sprawiają, że złączka M12 MSUD typ C do zaworów to uniwersalny wybór zarówno dla nowych instalacji, jak i modernizacji istniejących systemów automatyki.
