Typ A (18 mm) – M12, męski 90°
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PBT |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

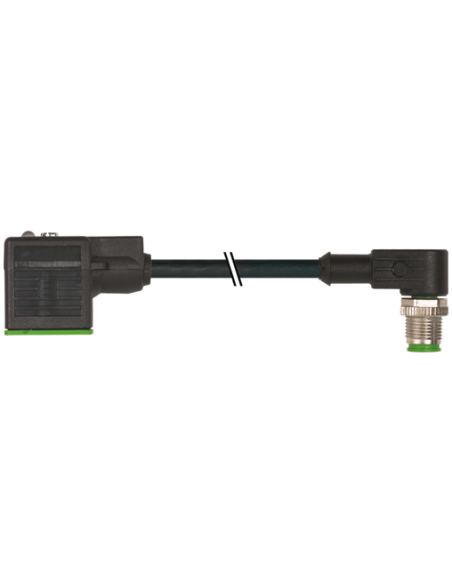

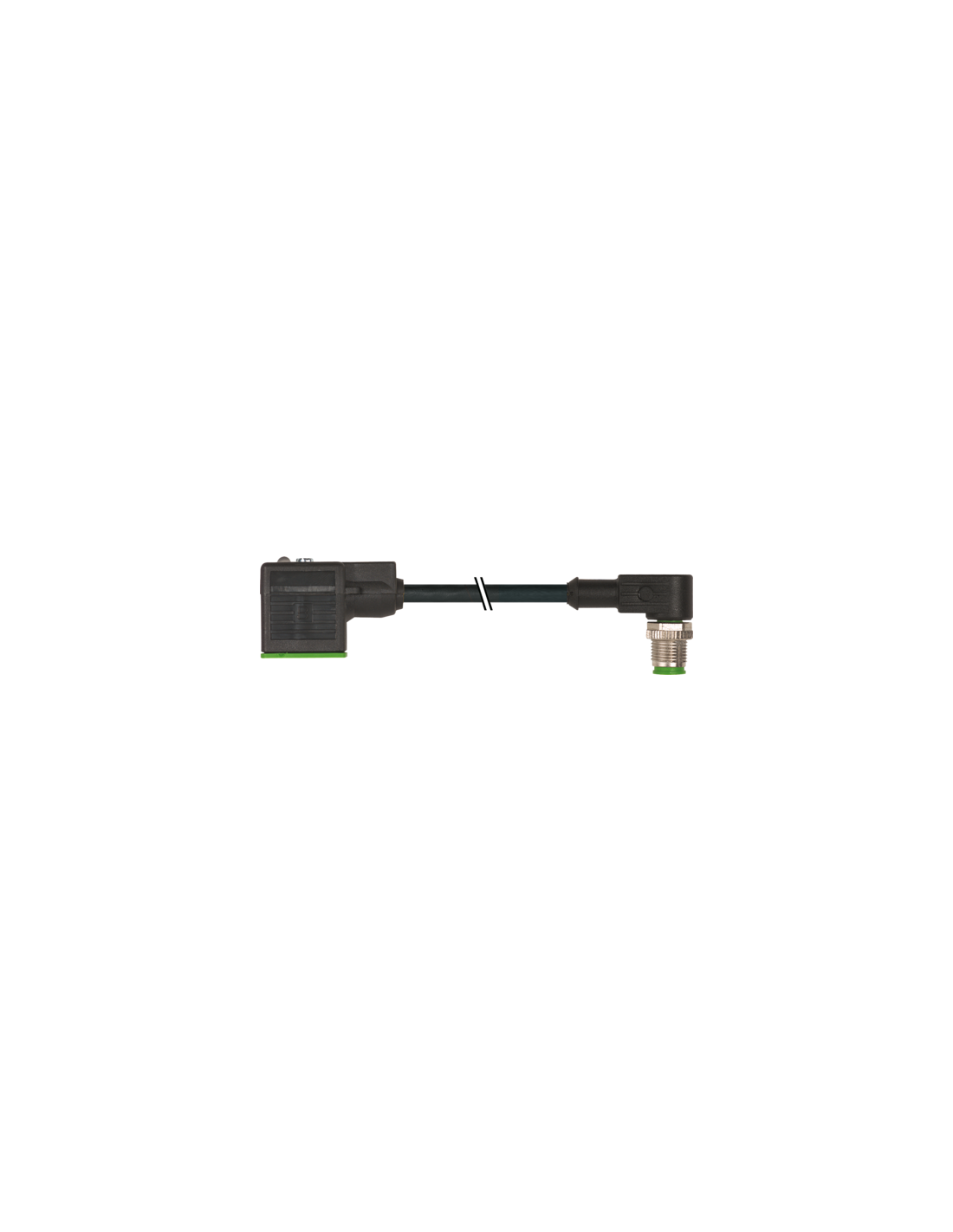

Złącze M12 męskie 90° z zaworem MSUD format A 18 mm – przewód 1,5 m (7000-40901-6360150)
Złącze M12 męskie 90° z zaworem w formacie MSUD typ A 18 mm to specjalistyczny przewód połączeniowy, wykorzystywany głównie w aplikacjach przemysłowych do szybkiego i niezawodnego łączenia urządzeń automatyki przemysłowej, czujników, elektrozaworów oraz siłowników. Produkt oznaczony jest numerem 7000-40901-6360150 i wyposażony w przewód o długości 1,5 m, pokryty odporną powłoką PUR.
Zastosowania złącza MSUD typ A M12 90°
Złącze MSUD format A w tym wariancie sprawdzi się wszędzie tam, gdzie wymagane jest trwałe, szczelne i szybkie połączenie elektryczne. Typowe zastosowania obejmują:
- systemy automatyki przemysłowej
- podłączanie elektrozaworów i cewek
- połączenia z rozdzielnicami i panelami sterowniczymi
- maszyny i linie produkcyjne
- przemysł spożywczy, chemiczny, motoryzacyjny i opakowaniowy
Zalety produktu – trwałość i niezawodność w trudnych warunkach
Złącze M12 męskie 90° wykonane jest z wysokiej jakości tworzywa, charakteryzującego się bardzo dobrą odpornością chemiczną oraz na oleje, co czyni je idealnym rozwiązaniem dla wymagających środowisk przemysłowych. Stopień ochrony IP67 gwarantuje pełną szczelność przed pyłem oraz wodą podczas prawidłowego montażu. Złącze wyposażono także w diodę LED do sygnalizacji stanu oraz układ zabezpieczający przed przepięciami.
- wysoka odporność mechaniczna dzięki obudowie z tworzywa sztucznego i wytrzymałemu płaszczowi PUR
- zakres temperatur pracy od -25°C do +85°C, co umożliwia stosowanie zarówno w chłodniach, jak i w podwyższonej temperaturze otoczenia
- trwały i elastyczny przewód 3-żyłowy odporny na zginanie o wysokiej liczbie cykli gięcia
- łatwy montaż – możliwość zastosowania w peszlu i szybkie połączenie za pomocą przykręcenia
Typowe parametry elektryczne i konstrukcyjne
Urządzenie pracuje przy napięciu 24 V AC/DC i maksymalnym prądzie roboczym 4 A na styk, co umożliwia podłączanie szerokiej gamy urządzeń końcowych. Dodatkowy obwód ochronny (dioda, Z-Diode) chroni podłączone komponenty przed przepięciami. Przewód posiada przekrój żyły 0,75 mm2 i spełnia wymagania dotyczące intensywnego użytkowania w maszynach i urządzeniach.
Budowa i standardy odporności
Złącze M12 w wersji kątowej 90° zapewnia łatwe prowadzenie okablowania nawet w trudno dostępnych miejscach instalacji. Produkt posiada niklowaną powłokę blokady oraz blaszkę wykonaną z cynkowego odlewu ciśnieniowego, co zwiększa trwałość mechaniczną. Przewód spełnia szereg norm dotyczących odporności środowiskowej:
- odporność UV zgodnie z DIN EN ISO 4892-2 A
- odporność na płomień – IEC 60332-2-2, UL 1581 §1100 FT2
- odporność na oleje i benzynę – zgodnie z DIN EN 60811-404
- kabel bezołowiowy, bezhalogenowy i wolny od kadmu
Korzyści z zastosowania złącza M12 męskiego 90° MSUD
Wybór tego typu złącza pozwala na bezpieczny i estetyczny montaż przewodów sterowniczych i zasilających w urządzeniach automatyki przemysłowej, nawet w miejscach o ograniczonej przestrzeni. Niewielka wysokość, wytrzymała konstrukcja oraz możliwość pracy w trudnych warunkach sprawiają, że złącze spełnia oczekiwania najbardziej wymagających użytkowników.
