Typ A (18 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Kodowanie A
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

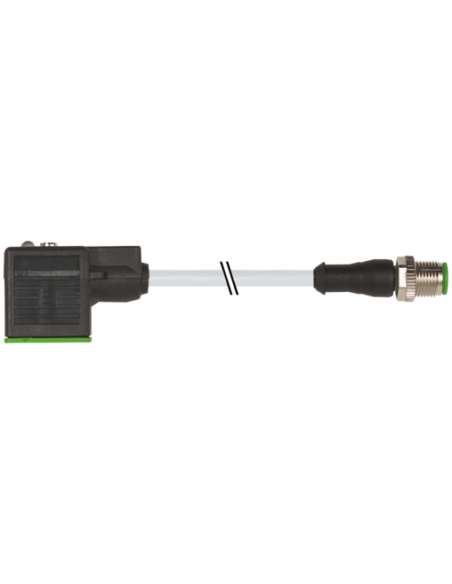

Konektor zaworowy MSUD Typ A 18 mm z przewodem M12 męskim prostym 3 m – opis i zastosowanie
Konektor zaworowy MSUD, typ A 18 mm to wysokiej jakości element do podłączenia zaworów elektromagnetycznych oraz czujników automatyki w wymagających warunkach przemysłowych. Produkt ten, o kodzie 7000-40881-2260300, zapewnia niezawodne połączenie elektryczne oraz skuteczną ochronę przed wpływem środowiska zewnętrznego. Solidna konstrukcja, w tym M12, męski prosty wtyk oraz przewód o długości 3 metrów, umożliwia łatwy i szybki montaż w różnych aplikacjach przemysłowych.
Zalety i najważniejsze cechy konektora MSUD Typ A 18 mm
- Wysoki stopień ochrony IP67 – zabezpieczenie przed kurzem i czasowym zanurzeniem w wodzie, gwarantujące niezawodność nawet w trudnych warunkach.
- Zintegrowana dioda LED (żółta) – ułatwia diagnostykę i monitorowanie stanu połączenia.
- Obwód zabezpieczający – chroni układ przed skutkami przepięć i przeciążeń.
- Wytrzymała obudowa z tworzywa sztucznego (czarna, PBT) – odporna na działanie chemikaliów i olejów, idealna do zastosowań przemysłowych, spożywczych i automatyki maszyn.
- Solidna blokada z niklowanego cynkowego odlewu ciśnieniowego – zapewnia mocne i trwałe połączenie mechaniczne.
- Przewód PUR/PVC klasy 6
- Wysoka odporność na płomień, benzynę i oleje zgodnie z odpowiednimi normami IEC oraz UL.
- Zgodność z międzynarodowymi certyfikatami cURus – zapewnia bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie.
Możliwości wykorzystania i typowe zastosowania konektora zaworowego MSUD typ A 18 mm, M12
Konektory MSUD Typ A 18 mm są szeroko stosowane w:
- Automatyce przemysłowej – niezawodne połączenia zaworów pneumatycznych, hydraulicznych oraz czujników.
- Budowie maszyn oraz w systemach transportowych.
- Przemyśle spożywczym i chemicznym – dzięki odporności chemicznej oraz na oleje.
- Systemach zarządzania mediami – zawory procesowe, rozdzielacze, siłowniki.
- Instalacjach wymagających wysokiego poziomu szczelności oraz odporności na skrajne temperatury od -25°C do +85°C.
Dzięki łatwemu montażowi (włożenie i dokręcenie) oraz przepustowości prądowej do 4 A na styk, konektor umożliwia szybkie serwisowanie oraz wymianę elementów instalacji, minimalizując przestoje produkcyjne.
Konstrukcja i bezpieczeństwo użytkowania konektora MSUD Typ A z kablem M12, 3 m
Konektor zaworowy posiada przewód o długości 3 metrów wykonany z trwałego materiału PUR, o zwiększonej odporności na zginanie, ścieranie oraz wpływ czynników mechanicznych. Konstrukcja konektora spełnia rygorystyczne normy szczelności oraz bezpieczeństwa elektrycznego, dzięki czemu sprawdza się w instalacjach wymagających niezawodności oraz bezpieczeństwa energetycznego (znamionowy pik napięciowy 0,8 kV, stabilność parametrów izolacyjnych, ochrona PE).
Produkt wyposażony jest w obwody zabezpieczające oraz wskaźnik pracy LED, co ułatwia diagnostykę oraz zwiększa bezpieczeństwo obsługi, a także pozwala na szybkie wykrywanie usterek w systemach automatyki.
Dlaczego warto wybrać konektor zaworowy MSUD, typ A 18 mm, M12 z przewodem 3 m?
- Uniwersalne zastosowanie w środowiskach przemysłowych i laboratoryjnych.
- Duża odporność na czynniki chemiczne i mechaniczne.
- Wysoka jakość wykonania.
- Bardzo dobra szczelność i trwałość połączenia.
- Możliwość zamówienia wersji z inną długością przewodu.
Konektor zaworowy MSUD typ A 18 mm, M12 męski prosty to pewny wybór dla instalacji, gdzie liczy się niezawodność, łatwy serwis oraz zgodność z międzynarodowymi standardami jakości i bezpieczeństwa.
