Typ B (10 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

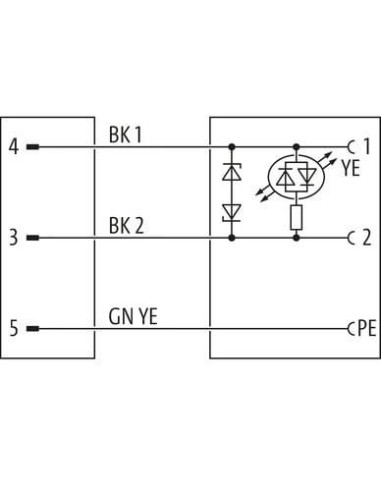

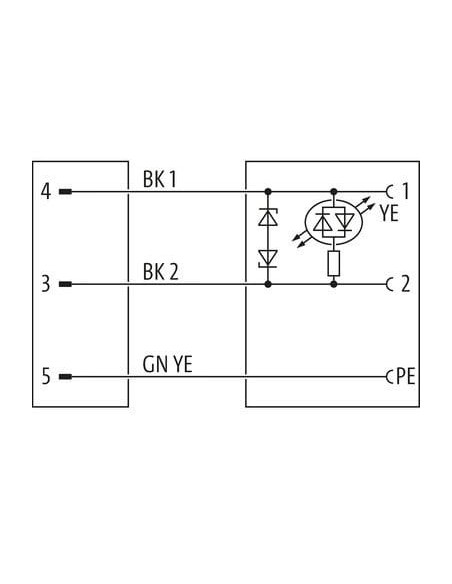

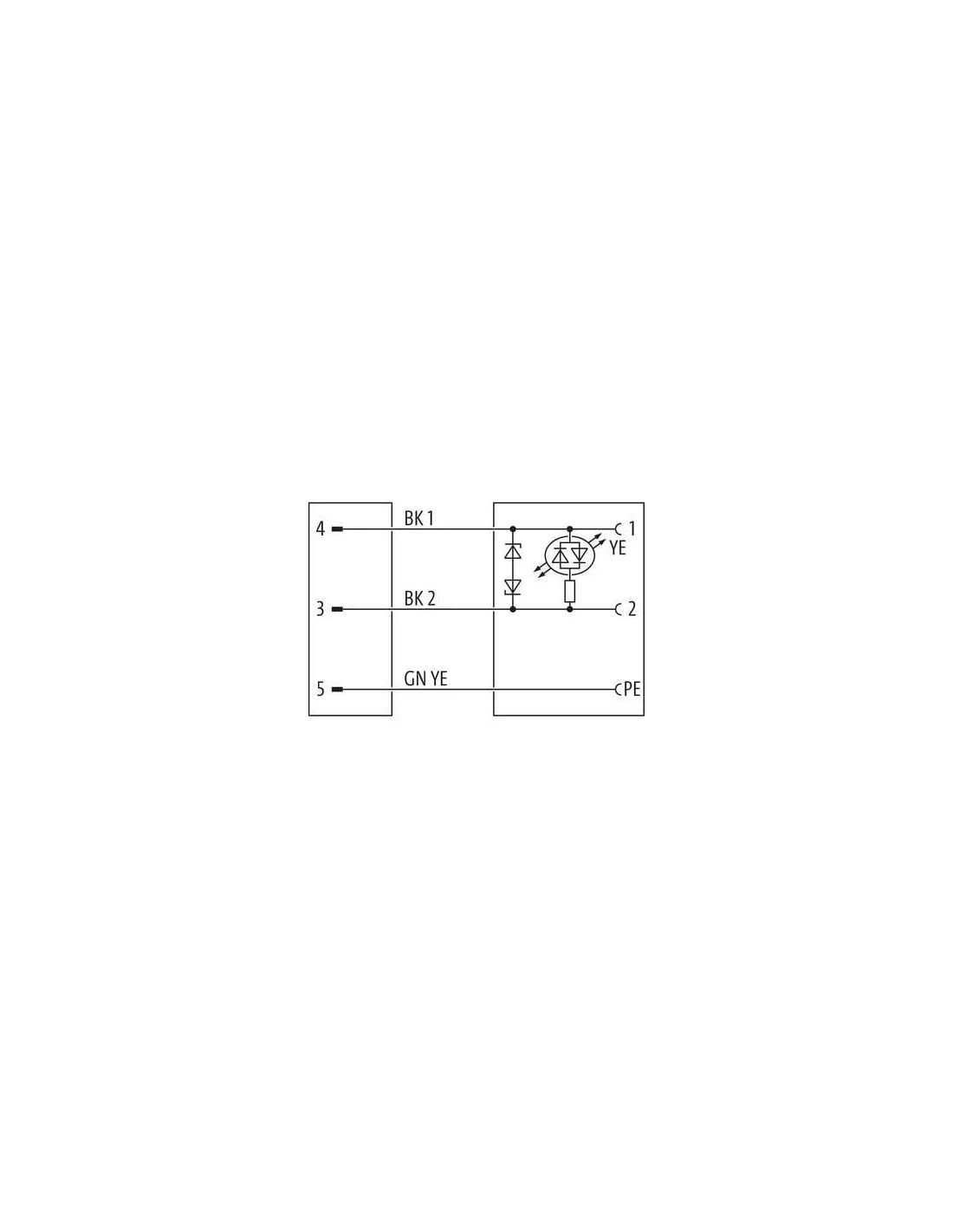

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

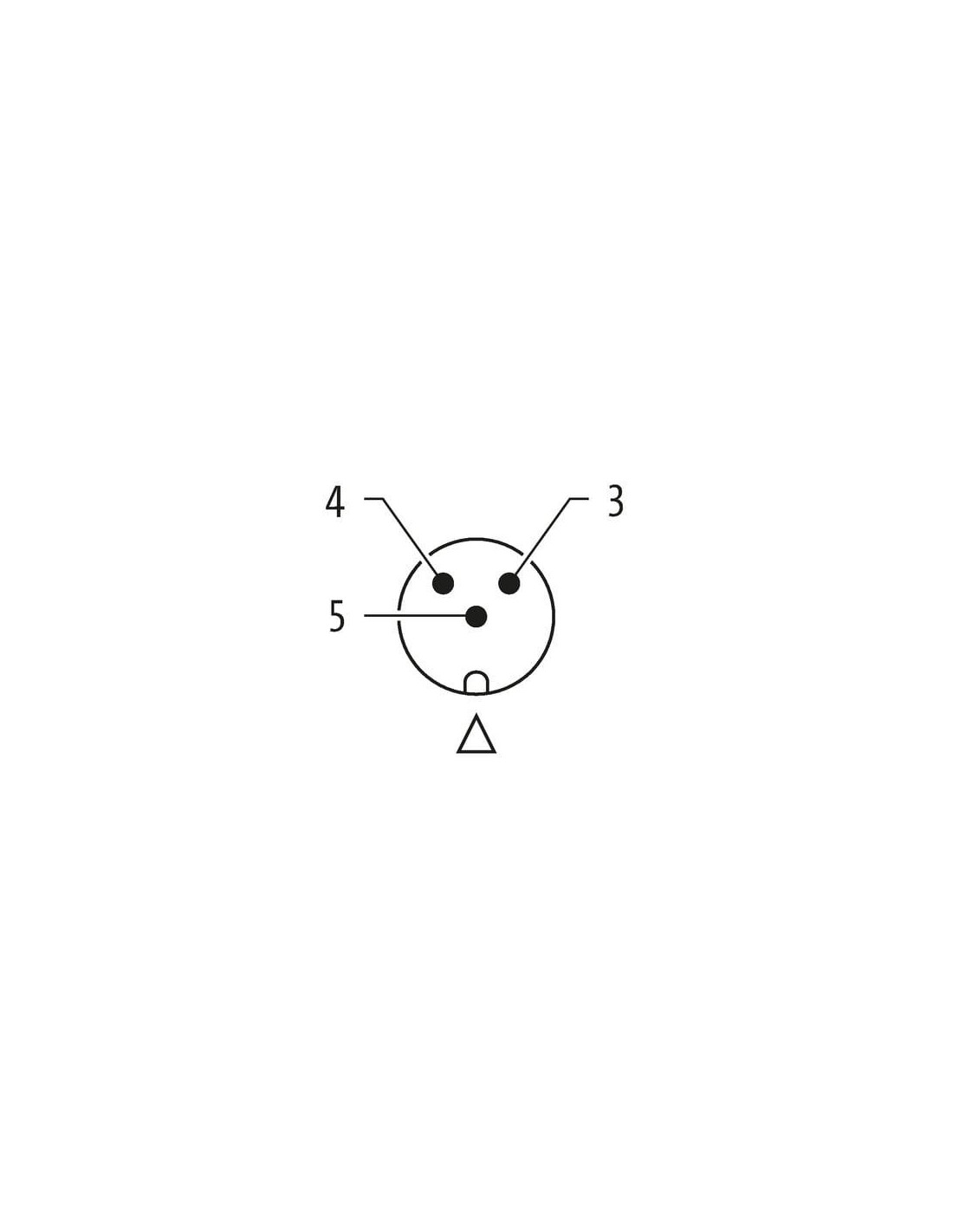

| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD B |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 175301-803 (MSUD) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka blokady śruby | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

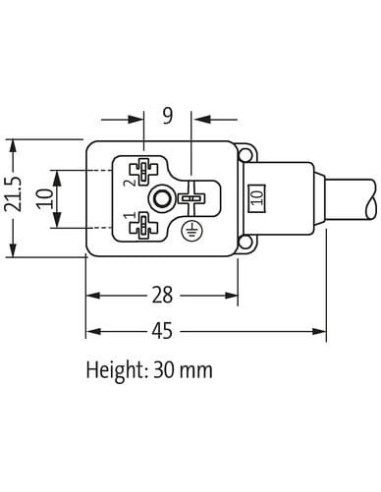

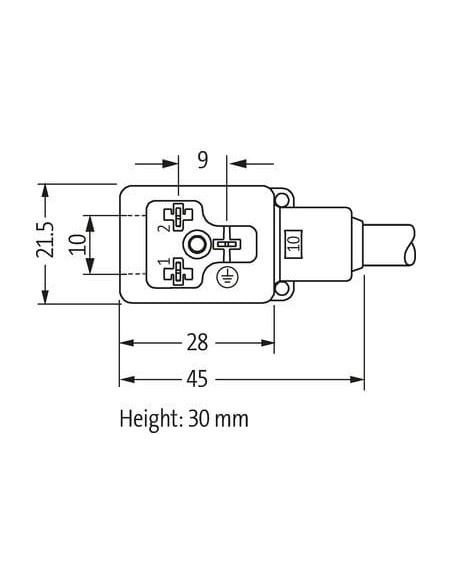

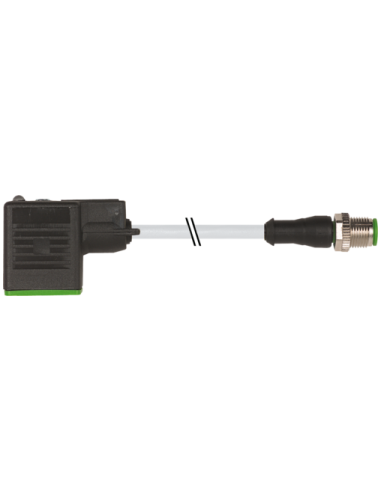

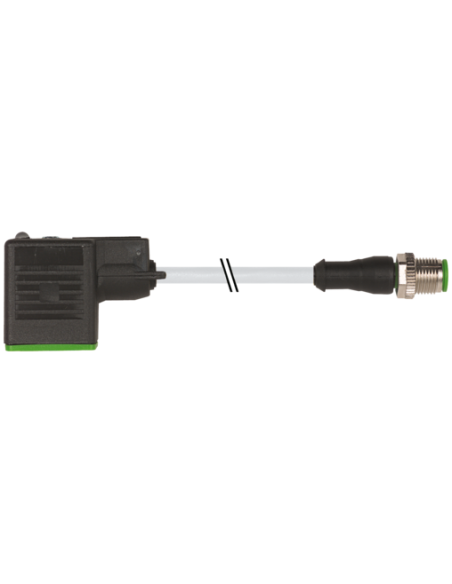

Konektor zaworowy typ B 10 mm - M12 7000-41001-2160150 – Przewód przyłączeniowy do automatyki
Konektor zaworowy typ B 10 mm – M12 to niezawodne rozwiązanie dedykowane przemysłowym systemom automatyki, szczególnie do podłączania elektrozaworów i urządzeń wykonawczych. Cechuje się wysoką odpornością na warunki środowiskowe, precyzyjnym wykonaniem oraz szerokim zakresem parametrów technicznych, co pozwala na zastosowanie w wymagających aplikacjach.
Budowa i parametry techniczne konektora zaworowego typ B M12
Obudowa o wysokiej odporności chemicznej oraz wytrzymałości mechanicznej została wykonana z trwałego tworzywa sztucznego. Długość kabla wynosząca 1,5 m pozwala na łatwe i elastyczne prowadzenie okablowania w rozdzielniach i szafach sterowniczych. Przewód o przekroju 0,75 mm² oraz wytrzymałym płaszczu PVC gwarantuje odporność na działanie olejów, benzyny i innych czynników chemicznych występujących w środowisku przemysłowym.
- Typ złącza: Zaworowy typ B prosty, M12 męski
- Kodowanie: A (3 bieguny)
- Stopień ochrony: IP67 – pełna pyłoszczelność i ochrona przed krótkotrwałym zanurzeniem w wodzie
- Zabezpieczenie elektryczne: dioda LED oraz obwód zabezpieczający (Z-dioda)
- Zakres napięcia: 24 V AC/DC, szerokie tolerancje dopuszczalne
- Prąd maksymalny: 4 A na styk
- Temperatura pracy: od -25°C do +85°C (konektor), do 70°C (przewód przy zamocowaniu)
- Odporny na płomień, bez ołowiu i kadmu, bezsilikonowy
Możliwości zastosowania konektora zaworowego typ B M12
Konektor zaworowy typ B 10 mm - M12 znajduje zastosowanie w szerokiej gamie urządzeń automatyki przemysłowej, takich jak:
- podłączanie elektrozaworów (np. w pneumatyce i hydraulice siłowej)
- przyłącza czujników ciśnienia i temperatury w maszynach przemysłowych
- moduły wyjść cyfrowych oraz sygnalizatory
- integracja systemów bezpieczeństwa i sterowania w liniach produkcyjnych
Dzięki wysokiemu stopniowi ochrony IP67 oraz dużej wytrzymałości na warunki środowiskowe, złącze może być stosowane także w warunkach podwyższonej wilgotności, zapylenia oraz w miejscach narażonych na występowanie substancji chemicznych i olejów.
Typowe zalety konektora zaworowego typ B 10 mm - M12
- Wbudowana dioda LED sygnalizująca stan pracy ułatwia diagnostykę i serwisowanie układów
- Szybki i pewny montaż dzięki przykręcanej obudowie oraz odporności na wibracje
- Możliwość zamówienia innych długości kabli na życzenie
- Kompatybilność z popularnymi normami złącz przemysłowych (DIN EN 61076-2-101 oraz DIN EN 175301-803)
- Solidne zaciski przewodów, optymalne również do aplikacji wymagających częstych podłączeń i odłączeń
- Przejrzyste oznaczenia przewodów i pinów dla łatwiejszej instalacji
Podsumowanie – Konektor zaworowy do elektrozaworów M12
Konektor zaworowy typ B 10 mm - M12 7000-41001-2160150 to niezawodne złącze do zastosowań przemysłowych, zapewniające bezpieczny przesył sygnałów oraz zasilania. Konstrukcja odporna na czynniki mechaniczne i chemiczne, szerokie możliwości konfiguracji oraz czytelna sygnalizacja stanu pracy czynią go idealnym wyborem do nowoczesnych układów automatyki.
