MSUD
Inne długości kabli są dostarczane na życzenie.

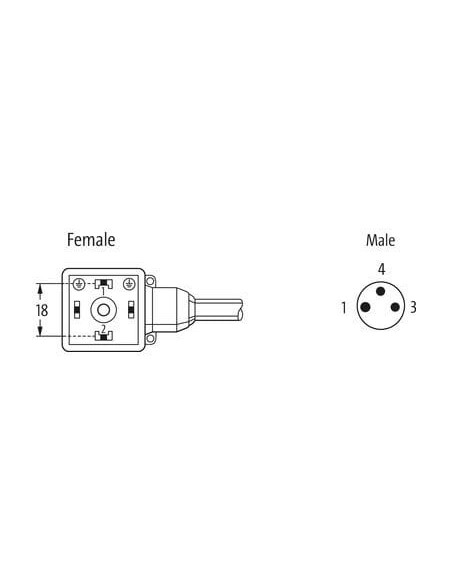

Typ A (18 mm)
4-piny
Męski M8
prosty
3-piny
24 V AC ±20% / DC ±25%

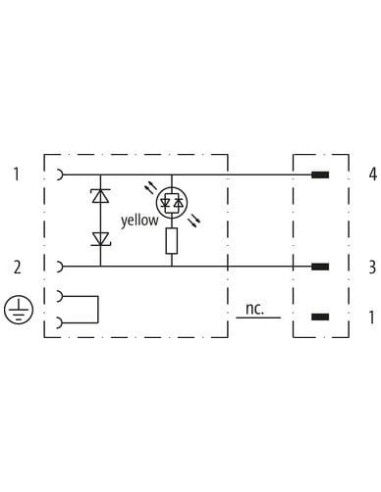

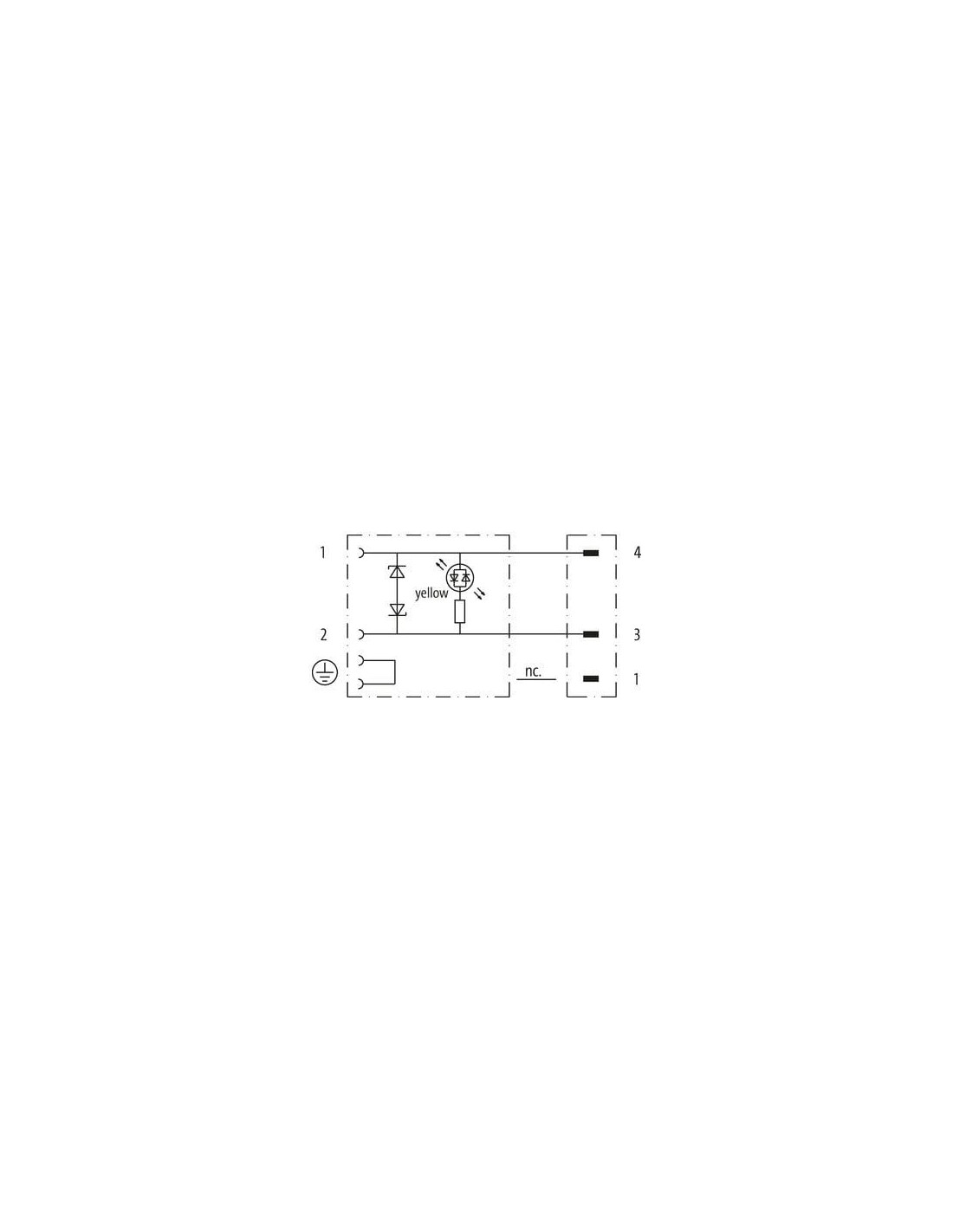

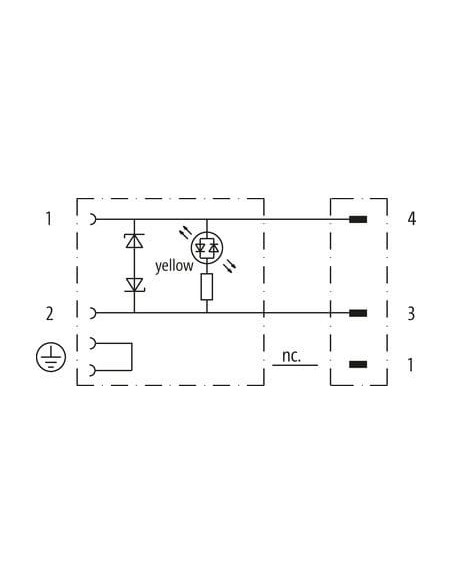

Z-Diode + LED
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

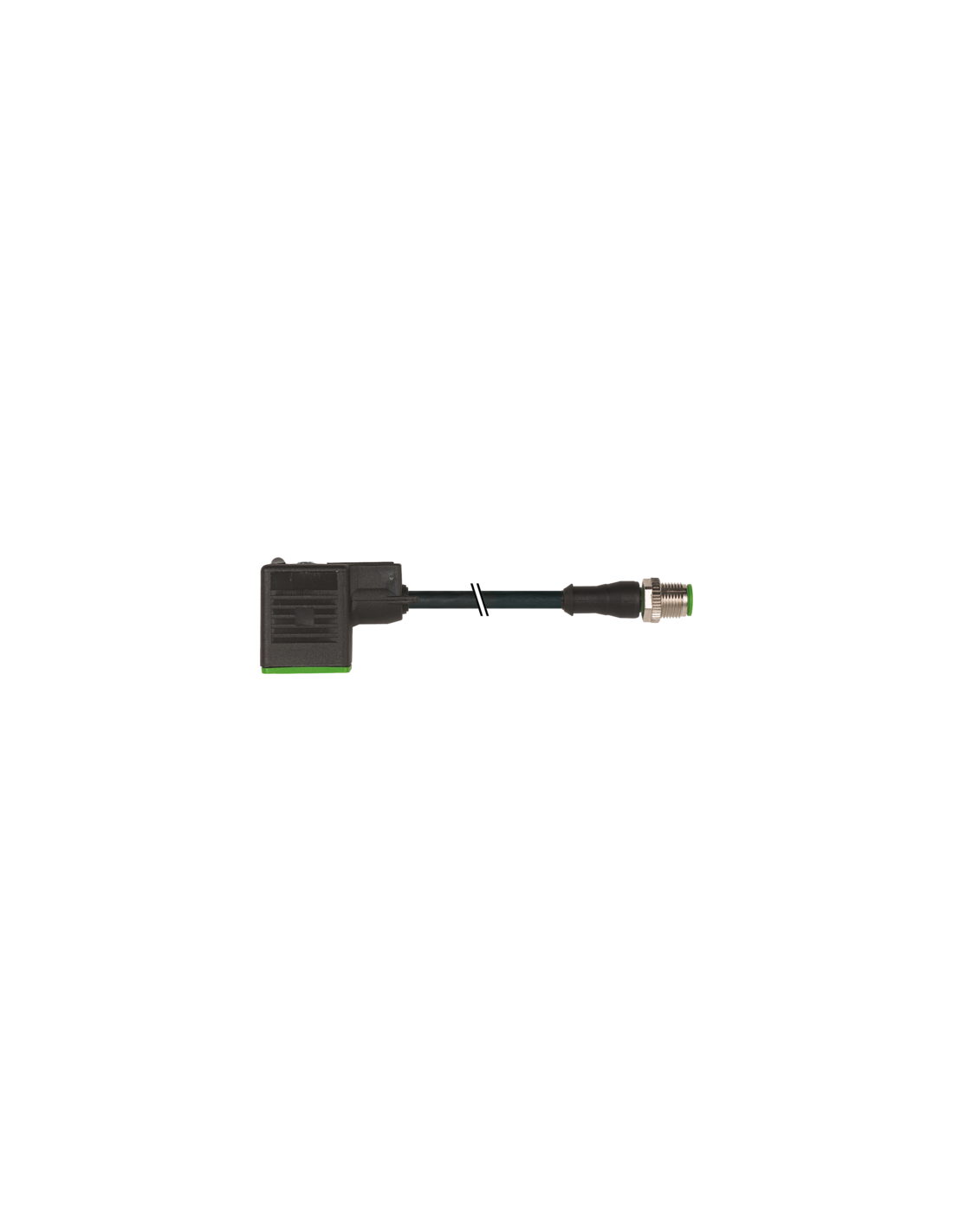

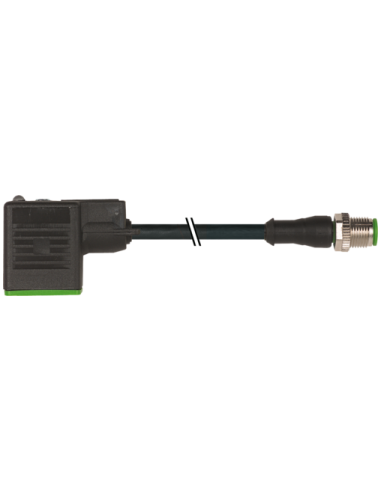

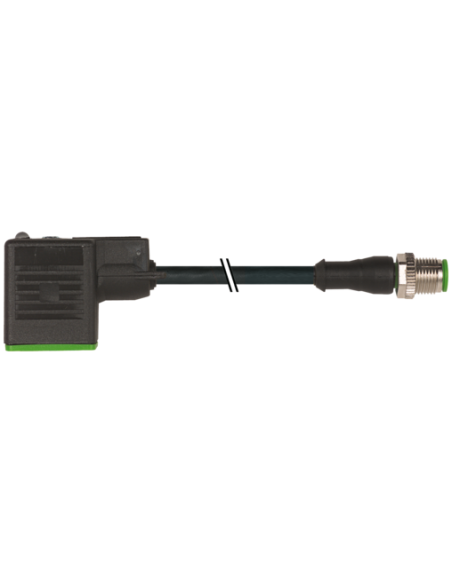

Złącze M8 St.ger. 3-polowe na Zawór MSUD typ A 18 mm – Przewód 0,3 m
M8 St.ger. 3-polowe na Zawór MSUD st. BF A 18 mm (kod produktu: 7000-88701-6330030) to profesjonalne złącze elektryczne dedykowane do przemysłowych instalacji automatyki, szczególnie znajdujące zastosowanie przy podłączaniu zaworów elektromagnetycznych zgodnych z normą MSUD, typ A (18 mm).
Zastosowanie i przeznaczenie złącza M8 na MSUD
Produkt doskonale sprawdzi się w:
- Pneumatyce i hydraulice siłowej, gdzie wymagane jest pewne i czytelne połączenie zaworów
- Systemach automatyki przemysłowej
- Maszynach produkcyjnych, liniach montażowych oraz układach sterowania
- Aplikacjach wymagających osprzętu w standardzie M8 oraz MSUD
Złącze umożliwia szybkie, solidne i bezpieczne podłączenie czujników oraz zaworów pracujących z napięciem 24 V AC/DC. Dodatkowe wyposażenie w diodę LED zapewnia sygnalizację stanu pracy, co ułatwia diagnostykę urządzeń w terenie.
Kluczowe zalety złącza elektrycznego M8 na zawór MSUD A 18 mm
- Szybki i pewny montaż – złącze wyposażone w 3-pinowy, prosty wtyk M8 oraz kompatybilne ze standardowymi gniazdami MSUD typ A (18 mm)
- Sygnalizacja pracy diodą LED (żółtą) – szybka diagnostyka
- Trwałe materiały – obudowa z tworzywa sztucznego, styk pokryty srebrem i złotem, przewód w płaszczu PUR
- Wysoka odporność na warunki pracy – stopień ochrony IP65/IP67 (odporność na kurz i wodę), szeroki zakres temperatur od -25°C do +85°C
- Dodatkowa ochrona elektroniczna (Z-Diode + LED) – zabezpieczenie przed przepięciami
- Kabel o długości 0,3 m – wygoda montażu także w miejscach o ograniczonej przestrzeni
- Wytrzymałość mechaniczna – przewód odporny na skręcanie, wielokrotny ruch oraz działanie środków chemicznych
Typowe zastosowania złącza M8 – MSUD A 18 mm 7000-88701-6330030
Złącze M8 St.ger. 3-polowe na Zawór MSUD A 18 mm to niezbędny element w układach automatyki przemysłowej, sterowania procesami oraz utrzymania ruchu. Szczególnie polecane w:
- Przemysłowych instalacjach pneumatycznych i hydraulicznych
- Budowie maszyn, systemach pakowania i transportu
- Aplikacjach wymagających wysokiej szczelności i trwałości połączeń
- Modernizacjach i rozbudowie istniejących systemów sterowania
Wytrzymałość na drgania, możliwość pracy w szerokim zakresie temperatur oraz odporność chemiczna sprawiają, że złącze jest idealne do wymagających środowisk produkcyjnych i zautomatyzowanych linii technologicznych.
Parametry techniczne i konstrukcja złącza do zaworów MSUD
- Złącze typu MSUD typ A (18 mm), podłączenie na śrubę M3
- Wtyk prosty M8, 3 piny, gwint M8 x 1, długość wtyku 39 mm
- Przewód 0,3 m z płaszczem PUR, odporny na promieniowanie UV i oleje
- Oznaczenie przewodów – 3 żyły (czarny, niebieski), przekrój 0,34 mm²
- Zabezpieczenie przed przepięciami oraz wizualna sygnalizacja pracy
- Normy: DIN EN 61076-2-114, stopnie ochrony EN IEC 60529 (IP65, IP67)
Dlaczego wybrać złącze M8 na zawór MSUD 18 mm?
Wybór tego rozwiązania gwarantuje niezawodność połączenia, uproszczenie serwisu oraz wysoki poziom bezpieczeństwa aplikacji. Kompatybilność ze standardem MSUD oraz uniwersalność zastosowania czynią z tego produktu praktyczne i niezawodne rozwiązanie dla automatyki przemysłowej.
