MSUD
Typ C (8 mm) – M8, męski prosty
24 V AC ±20% / DC ±25%
2 pinów zajęte

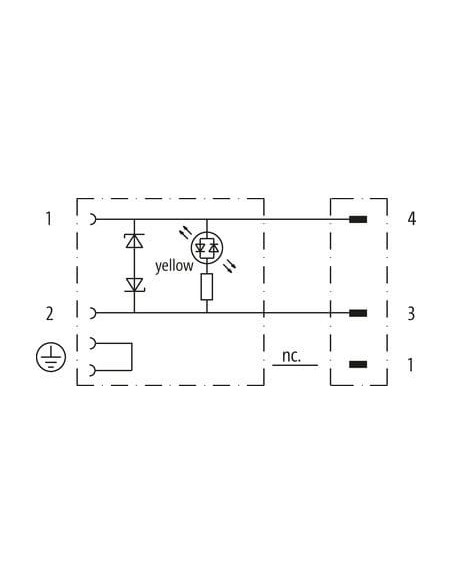

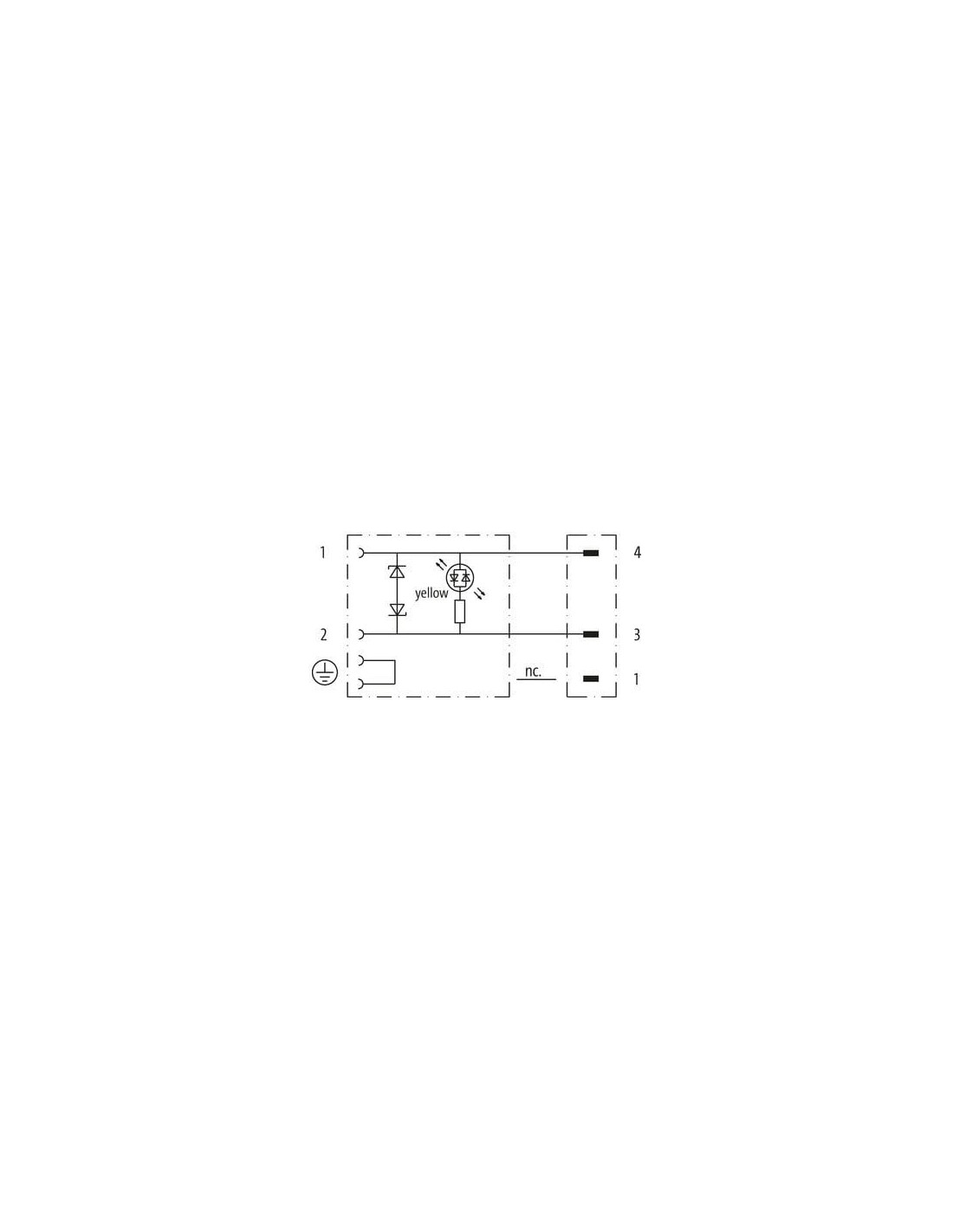

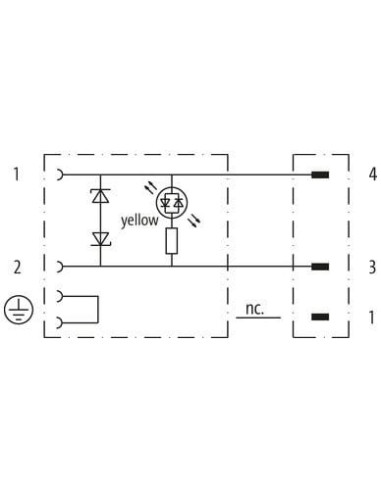

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M2.5 |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

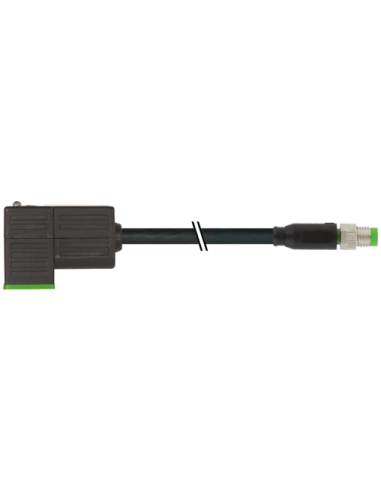

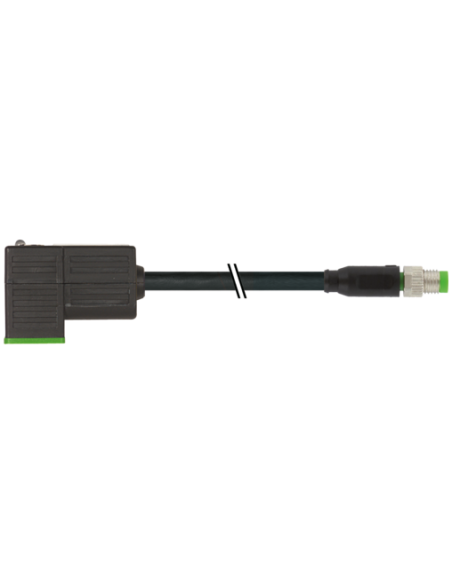

Złącze M8 męskie proste z kablem MSUD forma C 8,0 mm – idealne do elektrozaworów
M8 męski prosty / zawór MSUD forma C 8,0 mm (mały) o długości przewodu 0,6 m to specjalistyczne złącze do zastosowań przemysłowych, zaprojektowane z myślą o szybkiej i bezpiecznej instalacji elektrozaworów oraz urządzeń automatyki. Produkt wyróżnia się kompaktowymi wymiarami oraz wysoką odpornością na czynniki zewnętrzne.
Złącze MSUD forma C – niezawodność i bezpieczeństwo instalacji
Prezentowane złącze MSUD typ C wyposażone jest w nakrętkę M8 x 1 oraz trwałą obudowę z tworzywa sztucznego o zwiększonej odporności chemicznej i mechanicznej. Produkt zapewnia wysoką szczelność (IP65, IP67, IP68, IP66K) oraz ochronę elektryczną dzięki wbudowanej diodzie LED i zabezpieczeniom (obwód ochronny Z-dioda), co pozwala skutecznie monitorować stan połączenia.
- Dwupinowe złącze – szybkie połączenie do większości elektrozaworów przemysłowych
- Wskaźnik stanu w postaci diod LED (kolor żółty)
- Kabel o długości 0,6 m z elastyczną powłoką PUR
- Montaż: łatwe podłączenie – konektor jest wpinany i przykręcany
- Odporność na oleje, UV, płomienie i benzynę
- Kabel 3-żyłowy – skrętka miedziana, bezhalogenowa, bezołowiowa
Wysoka trwałość i przemyślana konstrukcja złącza elektromagnetycznego M8
Złącze M8 męskie proste MSUD forma C zostało zaprojektowane zgodnie z wymaganiami norm przemysłowych, co gwarantuje długą żywotność nawet w trudnych warunkach pracy. Plastykowa obudowa PBT i niklowana blokada zapewniają dodatkową odporność na ścieranie i korozję. Całość jest przystosowana do pracy w szerokim zakresie temperatur od -25°C do +85°C.
Kabel do elektrozaworów – parametry i typowe zastosowania
Kabel PUR o długości 0,6 m i przekroju 0,34 mm² spełnia wymagania norm DIN VDE 0298-4 i zapewnia pewne zasilanie oraz sygnał sterujący do elektrozaworów, czujników i elementów automatyki. Jego możliwości zastosowania obejmują m.in.:
- Automatyka przemysłowa i budowa maszyn
- Systemy pneumatyczne i hydrauliczne
- Automatyzacja linii produkcyjnych
- Podłączanie zaworów, czujników, siłowników
Wymiary i schematyzacja – integracja z systemami
Złącze posiada standardową wtyczkę M8 x 1 (średnica obudowy 10 mm, długość 39 mm, rozmiar klucza SW9), co ułatwia integrację z popularnymi komponentami automatyki. Dzięki kompaktowym wymiarom i ergonomicznemu kształtowi możliwy jest montaż nawet w miejscach o ograniczonej przestrzeni.
Podsumowanie – profesjonalne złącze M8 dla wymagających aplikacji
Prezentowany przewód z wtyczką M8 typu MSUD forma C to doskonały wybór do nowoczesnych instalacji przemysłowych, gdzie kluczowe są niezawodność, szczelność oraz trwałość połączenia. Dzięki uniwersalnej konstrukcji oraz wysokiej jakości materiałom, sprawdza się w najbardziej wymagających środowiskach pracy.
