Typ C (8 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

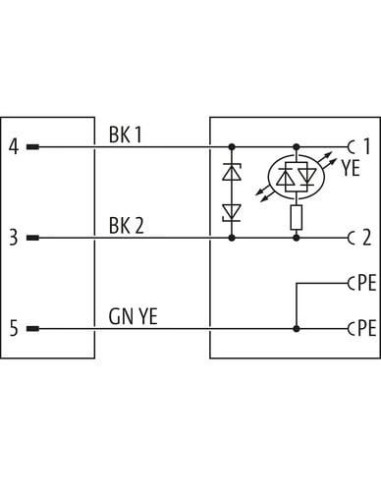

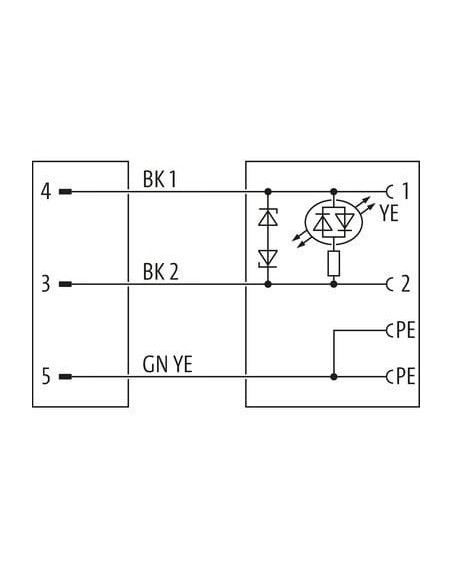

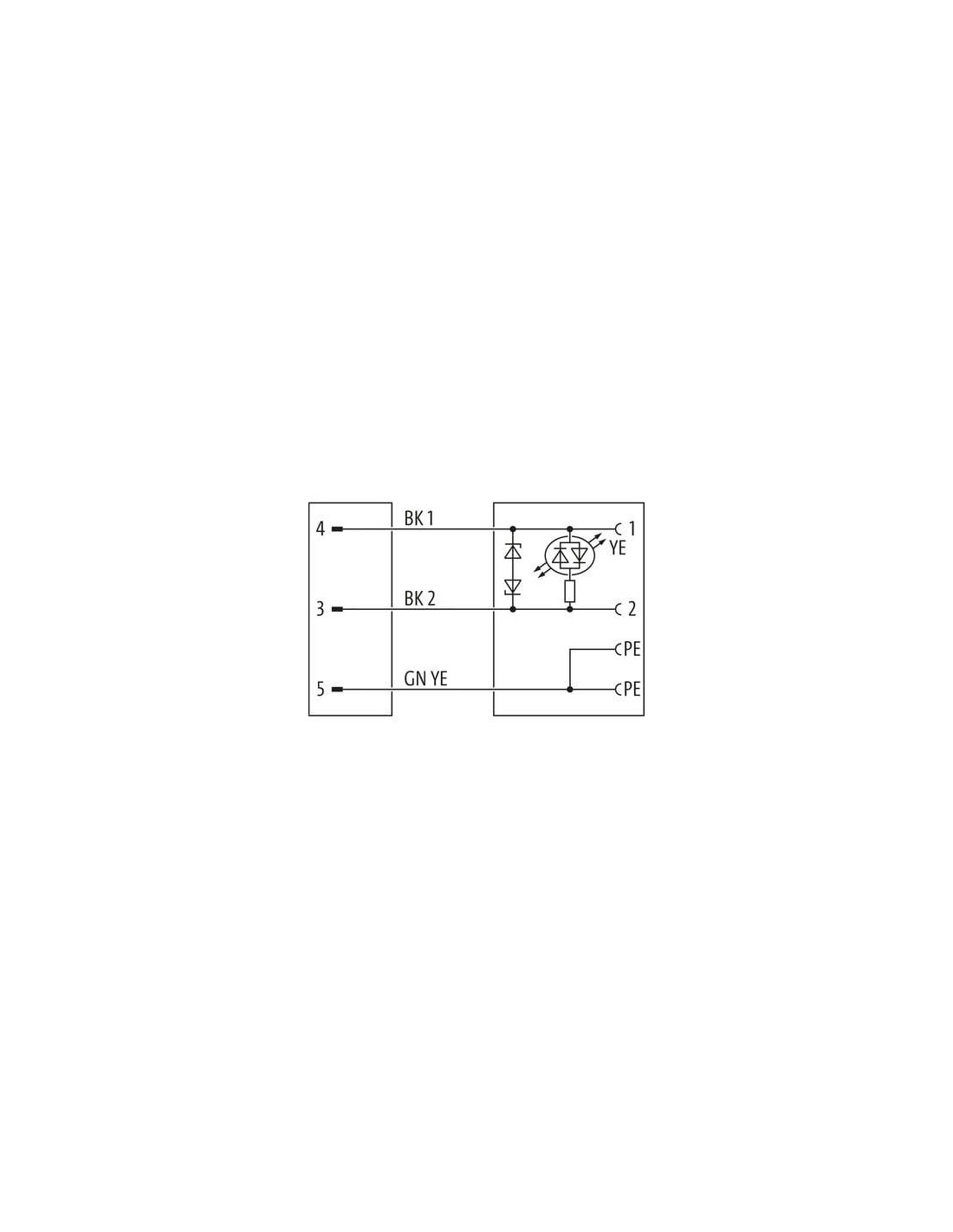

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |

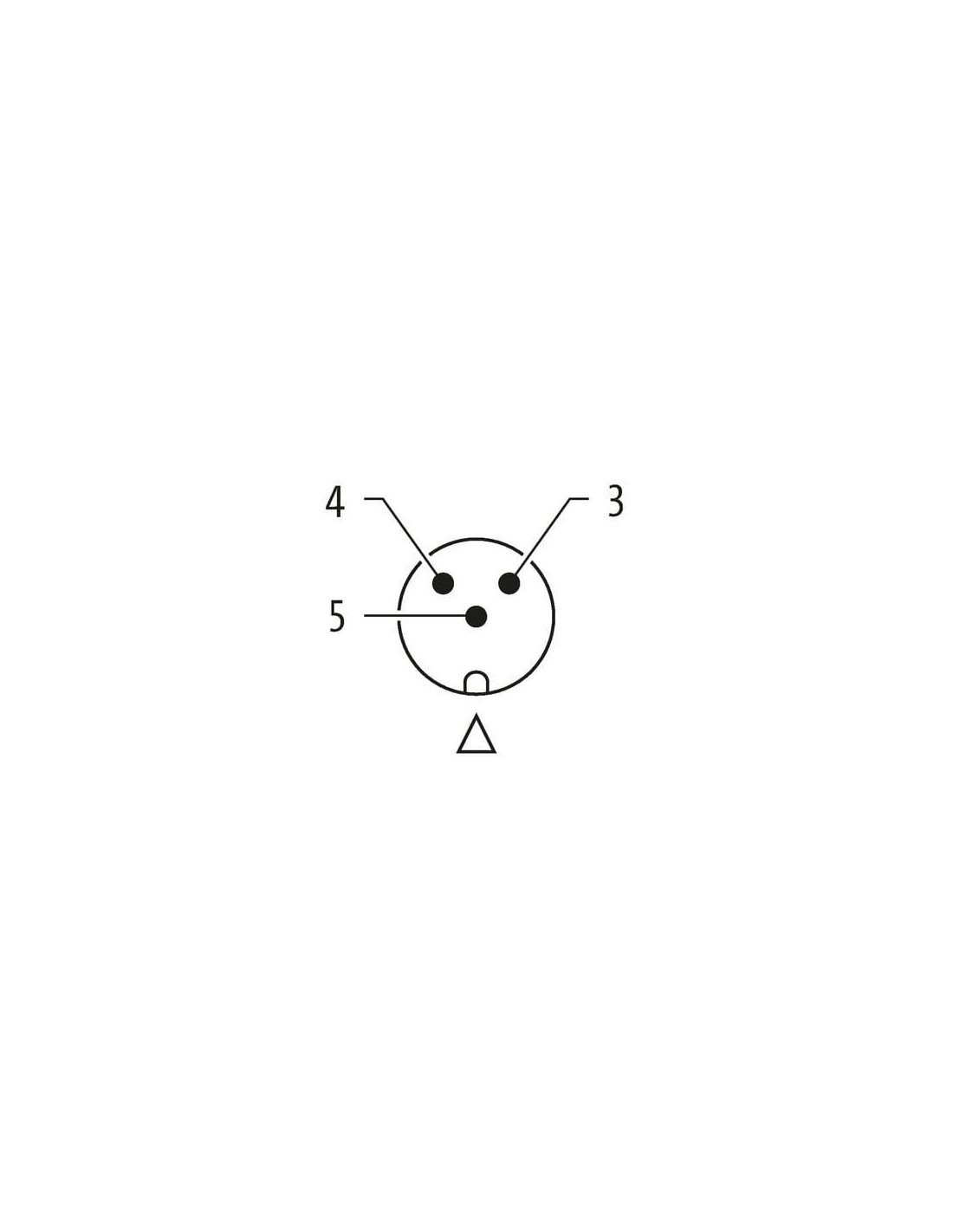

| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD C |
| Gwint | M2.5 |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Valve Plug) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

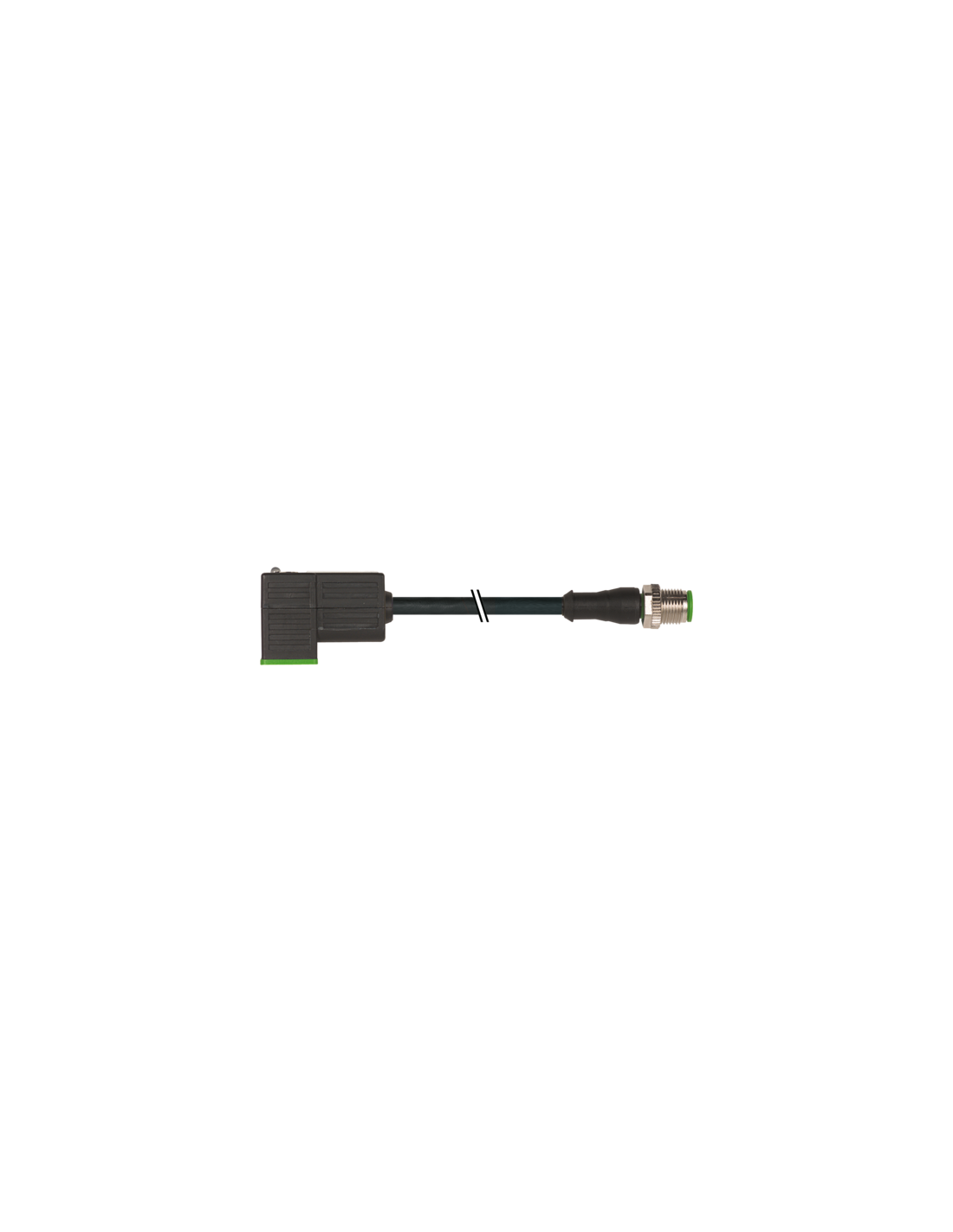

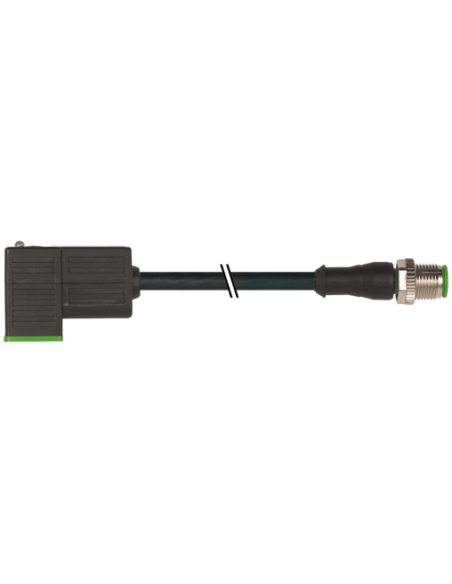

Złącze M12 męskie proste MSUD format C 8,0 mm – zawór, kabel 0,6 m – 7000-41081-6160060
Złącze M12 męskie proste w formacie MSUD C 8,0 mm to wysokiej jakości przewód przemysłowy, przeznaczony przede wszystkim do podłączania elektrozaworów oraz urządzeń automatyki. Produkt wyróżnia się solidnym wykonaniem oraz wysoką odpornością na czynniki chemiczne i mechaniczne, co czyni go niezawodnym rozwiązaniem w wymagających środowiskach produkcyjnych, halach przemysłowych, a także w instalacjach zautomatyzowanych.
Charakterystyka techniczna i wykonanie
- Typ złącza: M12 męski prosty, format C (MSUD), gwint M12x1
- Długość kabla: 0,6 metra (inne długości dostępne na zamówienie)
- Liczba biegunów: 3
- Prąd maksymalny: do 4 A
- Napięcie pracy: 24 V AC ±20% / DC ±25%
- Stopień ochrony: IP67 (zgodnie z normą EN IEC 60529)
- Dioda LED: żółta, sygnalizująca stan pracy
- Obwód zabezpieczający: obecność diody Z
- Materiał wykonania: obudowa z tworzywa sztucznego – odporna na chemikalia i oleje, blokada z cynkowego odlewu ciśnieniowego
Zalety przewodu zaworu M12 MSUD C
- Wysoka odporność chemiczna i mechaniczna – produkt nadaje się do pracy w środowiskach narażonych na działanie olejów, smarów, pyłów i czynników chemicznych.
- Stopień ochrony IP67 zapewnia pełną szczelność – ochrona przed kurzem oraz krótkotrwałym zanurzeniem w wodzie, idealna do zastosowań przemysłowych.
- Zintegrowany wskaźnik LED – umożliwia łatwą diagnostykę i szybką kontrolę stanu połączenia.
- Solidne połączenia i wysoka niezawodność dzięki zastosowaniu wysokiej jakości materiałów i sprawdzonych technologii produkcji.
- Łatwa i szybka instalacja – złącze w wersji prostej, przykręcanej, zapewnia pewne mocowanie i gwarantuje odporność na drgania.
Typowe zastosowania złącza M12 męskiego MSUD C
Złącze M12 prosty MSUD format C 8,0 mm jest szeroko wykorzystywane w automatyce przemysłowej, technice napędowej oraz systemach sterujących. Stosowane jest w układach elektrozaworów, siłowników pneumatycznych oraz zaworów elektromagnetycznych. Jego zastosowanie obejmuje również maszyny produkcyjne, linie montażowe, systemy przepływowe oraz aplikacje, w których istotne są szczelność i niezawodność połączeń elektrycznych.
Bezpieczeństwo i trwałość połączenia
Złącze wyróżnia się nie tylko szczelnością, ale także odpornością na warunki środowiskowe, co potwierdzają międzynarodowe certyfikaty oraz zgodność z normami (DIN EN 61076-2-101, DIN EN 175301-803). Kable wykonane są z PVC wolnego od ołowiu, kadmu, FCKW i silikonu, co stanowi dodatkową gwarancję bezpieczeństwa, także dla przemysłu spożywczego i farmaceutycznego.
Instrukcje montażu i konserwacji
- Zapewnienie odpowiedniego promienia gięcia – zachowanie promieni gięcia minimalizuje ryzyko uszkodzenia osłony kabla i utraty szczelności IP.
- Odpowiednie zabezpieczenie przed naprężeniem – stosowanie opasek zaciskowych lub innych rozwiązań mechanicznych pozwala przedłużyć żywotność przewodów.
- Zakres temperatury roboczej: -25°C do +85°C (praca), -30°C do +70°C (kabel w stanie statycznym).
M12 męski prosty / zawór MSUD format C 8,0 mm – funkcjonalne, niezawodne rozwiązanie dla automatyki oraz systemów pneumatycznych wymagających pewnego i trwałego połączenia kablowego.
