Typ C (8 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,9 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M2.5 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

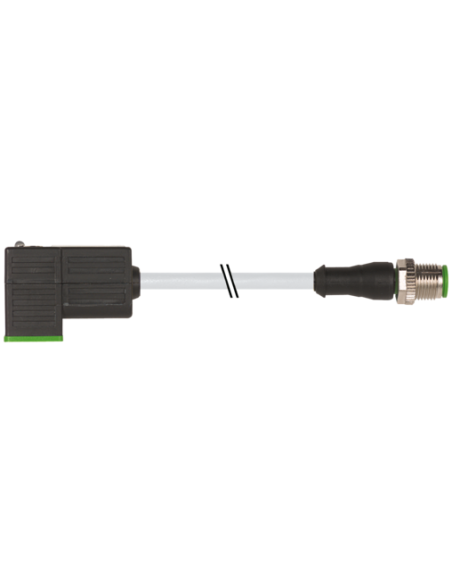

Złącze zasilania M12 damskie 0° kod A / Wtyczka MSUD C-8mm 7000-41091-2360190
Złącze zasilania M12 damskie 0° kod A MSUD C-8mm to wysokiej jakości komponent umożliwiający niezawodne połączenie elektryczne w przemysłowych systemach automatyki. Produkt o kodzie 7000-41091-2360190 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnego zasilania, odporności na czynniki środowiskowe oraz kompatybilności z nowoczesnymi systemami sterowania.
Najważniejsze cechy złącza zasilania M12 MSUD C-8mm
- Standard przemysłowy M12, umożliwiający szybki i pewny montaż
- Obudowa wykonana z odpornego na oleje i chemikalia tworzywa sztucznego
- Pokryta niklowaną powłoką blokada dla zwiększonej trwałości
- Stopień ochrony IP66K oraz IP67 – pełna szczelność przy odpowiednim skręceniu
- Dioda LED sygnalizacyjna oraz obwód zabezpieczający przed przepięciem
- Praca w szerokim zakresie temperatur: od -25°C do +85°C
- Elastyczny kabel o długości 1,9 m, wykonany z wytrzymałego PUR
- Wysoka obciążalność prądowa (do 4 A na styk) oraz napięciowa (do 30 V DC lub 28,8 V AC)
- Możliwość zamówienia innych długości kabli
Budowa i schemat złącza M12 damskiego z kodowaniem A
Złącze M12 damskie ze złączem MSUD typ C-8 mm to połączenie prostokątnego wtyku z okrągłym złączem M12, które zapewnia uniwersalność montażu w aplikacjach o ograniczonej przestrzeni. Złącze męskie M12 x 1 o średnicy 15 mm gwarantuje kompatybilność z szeroką gamą czujników i urządzeń automatyki.
Dodatkowa sygnalizacja LED informuje o stanie połączenia zasilania, co znacząco ułatwia diagnostykę instalacji i serwisowanie.
Typowe zastosowania i korzyści z użycia złącza 7000-41091-2360190
- Połączenia zasilające dla zaworów, czujników i siłowników w automatyce przemysłowej
- Systemy sterowania maszynami oraz linie produkcyjne
- Przemysł spożywczy, farmaceutyczny oraz automotive – odporność na oleje i chemikalia
- Aplikacje wymagające wysokiego stopnia szczelności (IP66K, IP67)
- Instalacje z dynamicznym ruchem przewodów – przewód z PUR odporny na ścieranie i wielokrotne wyginanie
- Modernizacja istniejących układów, gdzie kluczowa jest szybka i trwała wymiana elementów
Dzięki swojej konstrukcji oraz przemyślanym detalom, produkt sprawdza się zarówno w zastosowaniach stacjonarnych, jak i w ruchu, gdzie wymagana jest odporność na zginanie oraz niezawodność przez miliony cykli pracy.
Bezpieczeństwo i wygoda montażu złącza M12 damskiego 0° kod A
Montaż złącza odbywa się poprzez włożenie i dokręcenie, co minimalizuje ryzyko błędów oraz zwiększa pewność połączenia nawet w trudnych warunkach. Dodatkowo, zastosowanie opasek zaciskowych zabezpiecza przewód przed oddziaływaniem sił mechanicznych.
Złącze posiada certyfikat cURus, co potwierdza jego zgodność z rygorystycznymi normami bezpieczeństwa i umożliwia użycie w aplikacjach przemysłowych o podwyższonych wymaganiach.
Złącze zasilające M12 damskie MSUD C-8mm – wybierz niezawodne rozwiązanie dla automatyki
Produkt 7000-41091-2360190 to uniwersalne i niezawodne złącze przemysłowe, gwarantujące bezpieczne połączenie w wymagających warunkach pracy. Dzięki wysokiej odporności na uszkodzenia mechaniczne, czynniki chemiczne oraz warunki środowiskowe, jest cenionym elementem wyposażenia nowoczesnych układów automatyki.
