Typ A (18 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Kodowanie A
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

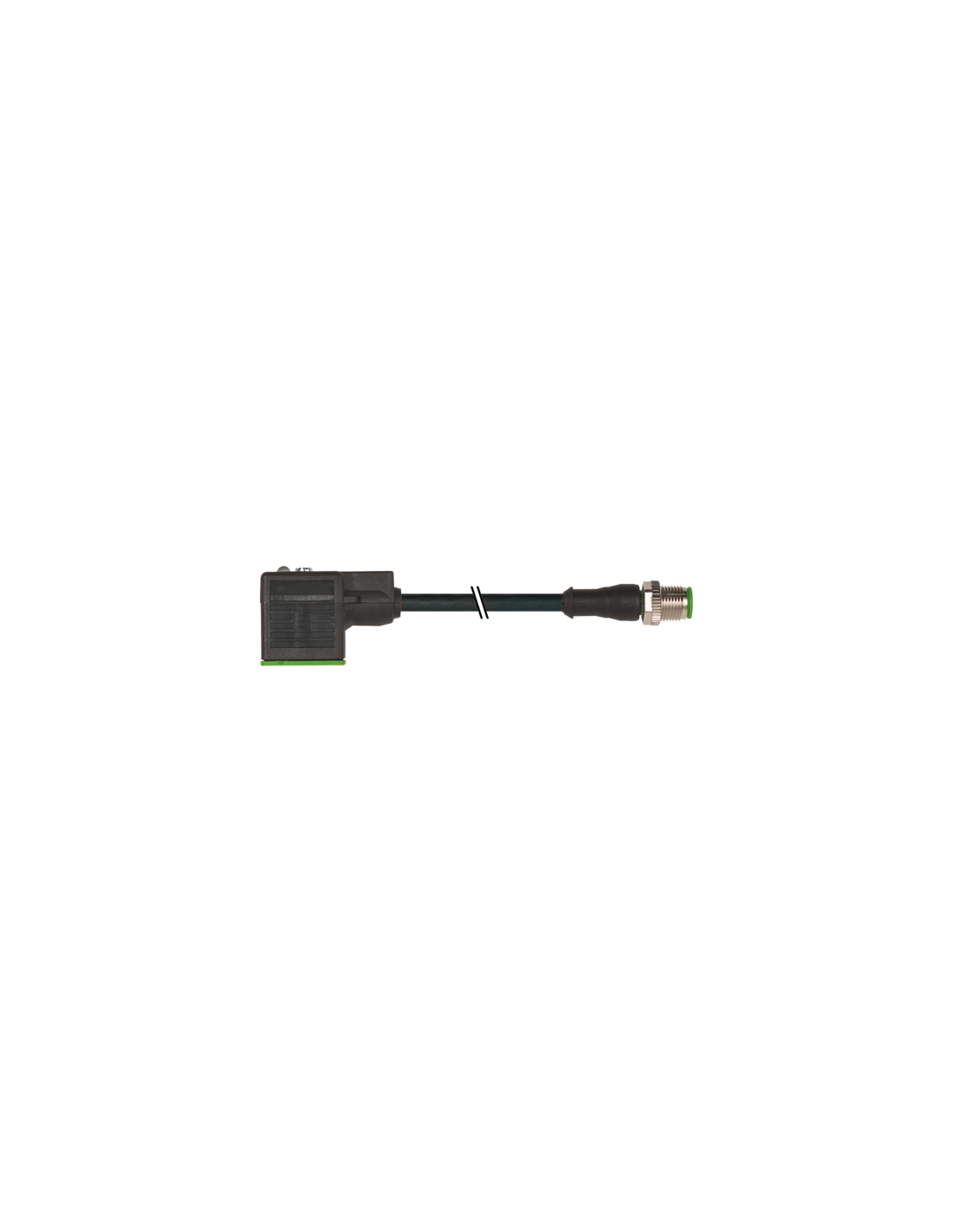

Konektor zaworowy MSUD typ A 18 mm z męskim złączem M12, prostym – 7000-40881-6360300
Konektor zaworowy MSUD typ A (18 mm) z męskim, prostym złączem M12 to niezawodne rozwiązanie do zastosowań przemysłowych, w których wymagane jest szybkie i bezpieczne podłączenie elektrozaworów oraz innych urządzeń automatyki przemysłowej. Dzięki obecności diody LED konektor umożliwia łatwą diagnostykę stanu pracy urządzeń.
Cechy i zalety konektora zaworowego MSUD typ A 18 mm M12
- Uniwersalne zastosowanie — idealny do instalacji automatyki i utrzymania ruchu w zakładach przemysłowych, gdzie wymagane są niezawodne połączenia elektryczne.
- Wysoka odporność chemiczna i na oleje – obudowa wykonana z wysokiej jakości tworzywa sztucznego zwiększa trwałość w wymagających warunkach przemysłowych oraz zapewnia ochronę przed wpływem agresywnych mediów (zaleca się sprawdzenie odporności zależnie od aplikacji).
- Stopień ochrony IP67 – niezawodna praca nawet w trudnych warunkach środowiskowych, wysoka odporność na wilgoć, pył i zanieczyszczenia.
- Wbudowana dioda LED i obwód zabezpieczający – ułatwia lokalizację usterek, umożliwiając szybką identyfikację stanu działania podłączonych urządzeń.
- Bezhalogenowy, bezołowiowy kabel PUR – trójżyłowa skrętka o wysokiej wytrzymałości mechanicznej, odporna na promieniowanie UV, działanie chemikaliów i olejów.
- Standard M12 – szeroko stosowany typ złącza w przemyśle, prosty montaż i kompatybilność z wieloma systemami automatyki.
- Możliwość zamówienia innych długości kabla – na życzenie, aby dopasować produkt do specyfiki instalacji.
- Zakres temperatur pracy: od -25°C do 85°C – umożliwia zastosowanie zarówno w chłodniach, jak i w podwyższonych temperaturach otoczenia.
- Wskaźnik stanu (LED – kolor żółty) – natychmiastowa sygnalizacja obecności napięcia roboczego.
- Solidne mocowanie i łatwy montaż – instalacja poprzez włożenie i przykręcenie; moment dokręcania gwarantujący szczelność i bezpieczeństwo elektryczne.
Typowe zastosowania konektora zaworowego MSUD typ A z M12
- Podłączanie zaworów elektromagnetycznych w układach pneumatycznych i hydraulicznych
- Systemy czujników i aktuatorów w liniach produkcyjnych oraz maszynach automatycznych
- Modernizacja i serwis instalacji sterujących w zakładach przemysłowych
- Bezpieczna i czytelna sygnalizacja pracy urządzeń dzięki wbudowanemu wskaźnikowi LED
- Aplikacje wymagające wysokiej odporności na czynniki środowiskowe oraz łatwego podłączania i rozłączania układów
Budowa i konstrukcja złącza zaworowego M12
Konektor zaworowy MSUD typ A 18 mm wyposażony jest w standardowe wyprowadzenia M12 o gwincie M12 x 1, zapewniające niezawodny kontakt elektryczny. Obudowa ze wzmacnianego plastiku oraz elementy metalowe pokryte niklem zwiększają odporność na uszkodzenia mechaniczne oraz korozję. Przewód PUR o długości 3 metrów wyróżnia się wysoką elastycznością oraz parametrami mechanicznymi, co umożliwia jego zastosowanie w aplikacjach ruchomych.
Typ A, kodowanie A oraz PE zmostkowany gwarantują zgodność z powszechnie stosowanymi standardami w automatyce przemysłowej.
Konektor zaworowy MSUD 18 mm M12 – niezawodne połączenie do automatyki przemysłowej
Wybór konektora zaworowego 7000-40881-6360300 umożliwia stworzenie instalacji automatyki i sterowania, która działa niezawodnie nawet w trudnych warunkach przemysłowych. Produkt posiada wymagane certyfikaty oraz spełnia normy bezpieczeństwa (m.in. IP67, cURus), co zapewnia bezpieczeństwo użytkowania i długotrwałą eksploatację.
