Typ A (18 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Kodowanie A
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

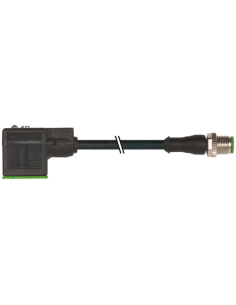

Konektor zaworowy MSUD typ A 18 mm – M12 męski prosty 7000-40881-6360150
Konektor zaworowy MSUD typ A 18 mm to wysokiej jakości złącze przemysłowe przeznaczone do instalacji w wymagających warunkach. Złącze wyposażone jest w prosty wtyk męski M12 oraz trwały, wytrzymały przewód o długości 1,5 m. Zapewnia niezawodność działania w szerokim zakresie zastosowań automatyki przemysłowej, instalacjach pneumatycznych oraz hydraulicznych, gdzie wymagane jest solidne i bezpieczne połączenie elektryczne rozdzielacza, czujnika lub elementów napędowych.
Najważniejsze cechy konektora zaworowego MSUD typ A 18 mm – M12 męski prosty
- Standard MSUD typ A (18 mm) – zgodność z popularnymi zaworami i siłownikami spotykanymi w przemyśle.
- Złącze M12 męskie proste – szeroko stosowane w urządzeniach automatyki i instalacjach przemysłowych.
- Dioda LED sygnalizacyjna – umożliwia szybką diagnostykę stanu pracy.
- Obwód zabezpieczający – zwiększa poziom bezpieczeństwa i chroni podłączone urządzenia przed uszkodzeniem.
- Wysoki stopień szczelności IP67 – chroni przed wnikaniem pyłu oraz wody, co pozwala na zastosowanie w trudnych warunkach środowiskowych.
- Odporność na chemikalia i oleje – obudowa wykonana z wytrzymałego tworzywa sztucznego i cynkowego odlewu ciśnieniowego, przewód PUR.
- Szeroki zakres temperatur pracy – od -25°C do +85°C (w zależności od przewodu nawet od -40°C do +90°C przy stałym układaniu).
- Kodowanie A – zapewnia kompatybilność oraz łatwość identyfikacji przyłącza.
Typowe zastosowania złącza zaworowego MSUD typ A M12
Konektor zaworowy 7000-40881-6360150 znajduje zastosowanie w:
- Automatyce przemysłowej: sterowanie zaworami elektromagnetycznymi, siłownikami oraz rozdzielaczami.
- Maszynach i liniach produkcyjnych: podłączanie czujników, elementów wykonawczych oraz systemów pneumatycznych.
- Układach hydraulicznych i pneumatycznych: niezawodne i bezpieczne połączenie elektryczne w trudnych warunkach środowiskowych.
- Systemach kontroli i diagnostyki: szybka sygnalizacja LED ułatwiająca serwis i nadzór nad stanem urządzeń.
Zalety zastosowania konektora zaworowego MSUD typ A 18 mm – M12 męski prosty
- Szybka i łatwa instalacja dzięki standardowym złączom i intuicyjnej konstrukcji.
- Wysoka trwałość mechaniczna i chemiczna – obudowa i przewód odporne na ścieranie, olej, UV, płomienie oraz typowe czynniki przemysłowe.
- Bezpieczeństwo użytkowania – obecność diod zabezpieczających oraz diody LED ułatwiającej diagnostykę.
- Wszechstronność – możliwość zastosowania w różnorodnych systemach automatyki oraz indywidualna długość przewodu dostępna na zamówienie.
Dodatkowe informacje produktowe
Konektor wyposażony jest w przewód trójżyłowy o oznaczeniach kolorystycznych: czarny 1, czarny 2, zielono-żółty (uziemienie PE). Powłoka przewodu PUR wykazuje bardzo dobrą elastyczność i odporność na uszkodzenia mechaniczne, a także na skrajne temperatury i działanie czynników środowiskowych. Klasa szczelności IP67 umożliwia stosowanie zarówno wewnątrz, jak i na zewnątrz pomieszczeń przemysłowych. Montaż odbywa się poprzez włożenie i przykręcenie złącza, co gwarantuje stabilność zamocowania.
Odpowiednie zabezpieczenia instalacyjne oraz łatwość serwisowania (m.in. dzięki sygnalizacji LED) czynią ten konektor praktycznym wyborem do aplikacji, gdzie wymagana jest zarówno niezawodność, jak i wygoda użytkowania.
