MSUD
Typ A (18 mm) – M12, męski prosty
24 V DC ±25%
LED (żółta/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,2 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M3 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PBT |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 235 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

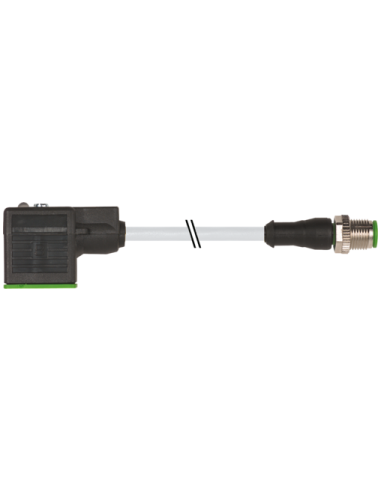

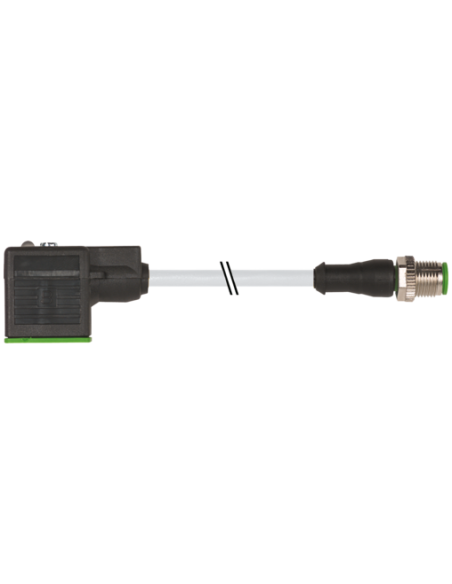

Złącze M12 damskie 0° kod A z zaworem MSUD A-18mm – 7000-40931-2350120
M12 damskie 0° kod A z zaworem MSUD to wysokiej jakości komponent przeznaczony do przenoszenia sygnałów i zasilania w wymagających aplikacjach przemysłowych. Produkt ten spełnia normę IP67, co zapewnia doskonałą ochronę przed wnikaniem pyłu i wody, a także odporność na trudne warunki środowiskowe, zarówno we wnętrzach, jak i na zewnątrz.
Zastosowanie złącza M12 damskiego z zaworem MSUD A-18mm
Złącze dedykowane jest głównie do instalacji czujników oraz wyłączników ciśnieniowych w automatyce przemysłowej, systemach maszynowych oraz aplikacjach wymagających bezpiecznego i niezawodnego połączenia elektrycznego. Wysoka odporność chemiczna i na oleje (tworzywo PUR/PBT) umożliwia zastosowanie w środowiskach o podwyższonej agresywności, m.in. w przemyśle spożywczym, motoryzacyjnym, maszynowym oraz pakującym.
Najważniejsze zalety produktu
- Solidne i szczelne połączenie – standard M12 z kodowaniem A oraz stopniem ochrony IP67 zapewniają długotrwałą, niezawodną pracę.
- Wytrzymała konstrukcja – obudowa z tworzywa sztucznego odporna na liczne czynniki chemiczne i oleje, elementy blokujące z niklowanego odlewu cynkowego.
- Wskaźnik LED – zintegrowane diody zielona i żółta umożliwiają szybki podgląd statusu połączenia oraz diagnostykę sygnału.
- Bezpieczna eksploatacja – produkt spełnia wymagania bezpieczeństwa elektrycznego IEC oraz UL, nadaje się do miejsc o podwyższonym stopniu zanieczyszczenia (klasa 3).
- Uniwersalne zastosowanie – idealny do aplikacji wymagających pracy w zakresie temperatur od -25°C do +85°C oraz z różnymi mediami przemysłowymi.
- Wytrzymały przewód – 1,2 m przewodu z izolacją PUR zapewnia odporność na liczne cykle gięcia, skręcania i działanie czynników zewnętrznych.
Typowe zastosowania złącza M12 MSUD z kablem
- Automatyka przemysłowa – przesyłanie sygnałów czujników, wyłączników oraz urządzeń sterujących.
- Systemy bezpieczeństwa maszyn – detekcja przekroczenia ciśnienia czy innych stanów awaryjnych.
- Instalacje produkcyjne i montażowe – szybkie łączenie i rozłączanie przewodów w celu diagnostyki lub przezbrajania linii.
- Przemysł spożywczy i chemiczny – odporność na związki chemiczne, oleje oraz wysoką wilgotność powietrza.
- Systemy pakujące i logistyczne – niezawodna komunikacja w trudnych warunkach przemysłowych.
Budowa oraz właściwości konstrukcyjne

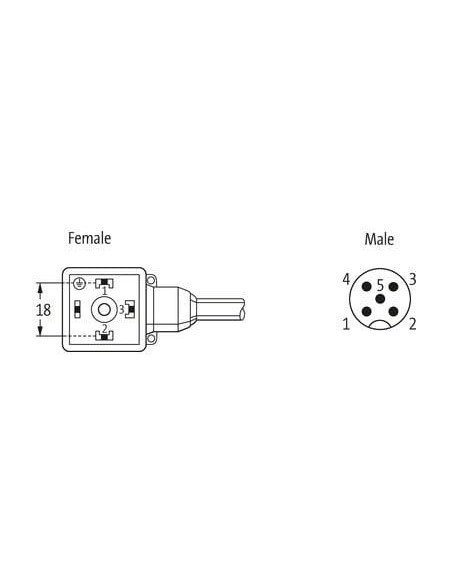

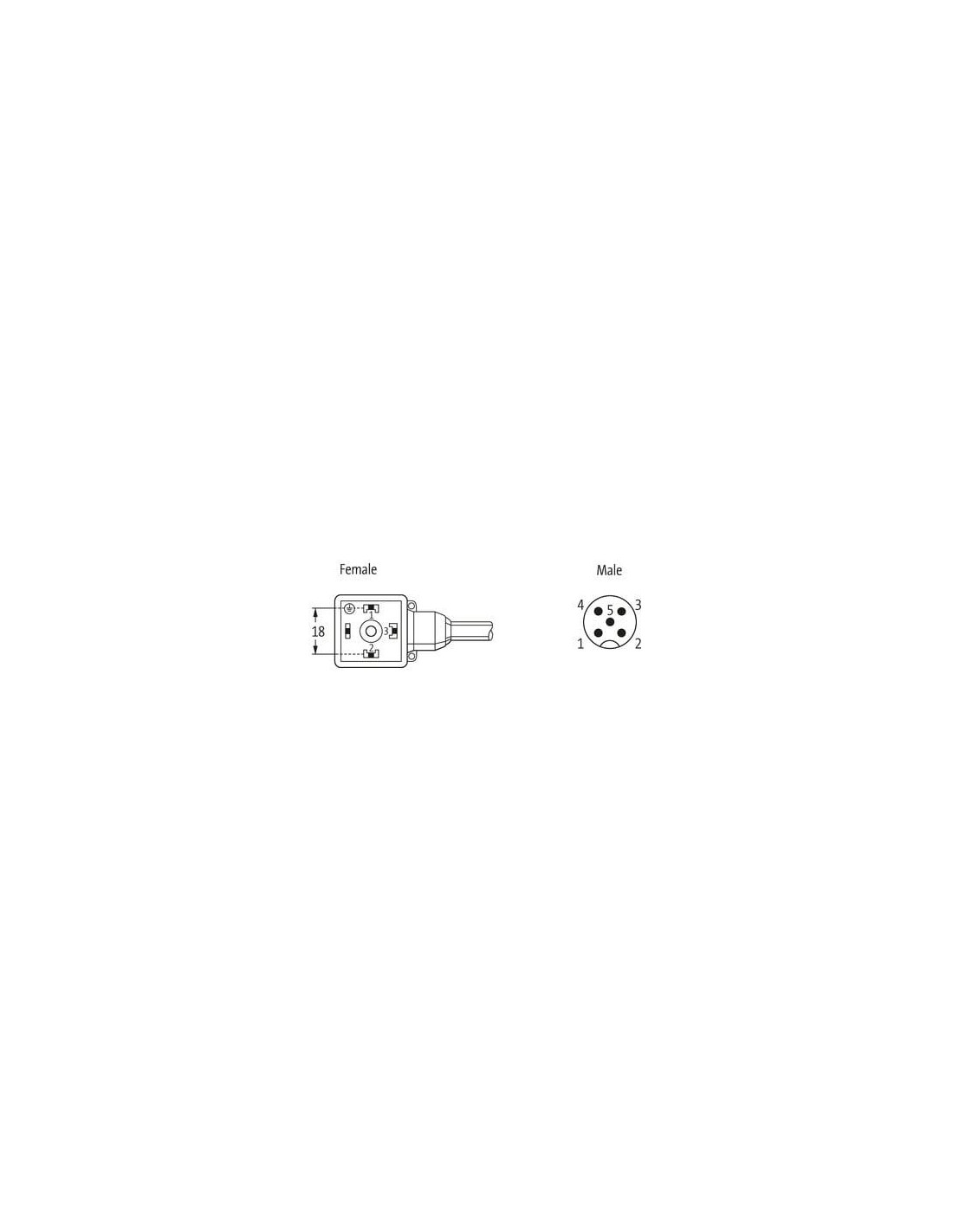

- Wtyk M12 (męski, prosty), gwint M12 x 1, długość złącza 41 mm, średnica 15 mm.
- Gniazdo prostokątne typu MSUD (18 mm) z intuicyjnym układem pinów oraz akcesorium ułatwiającym montaż.

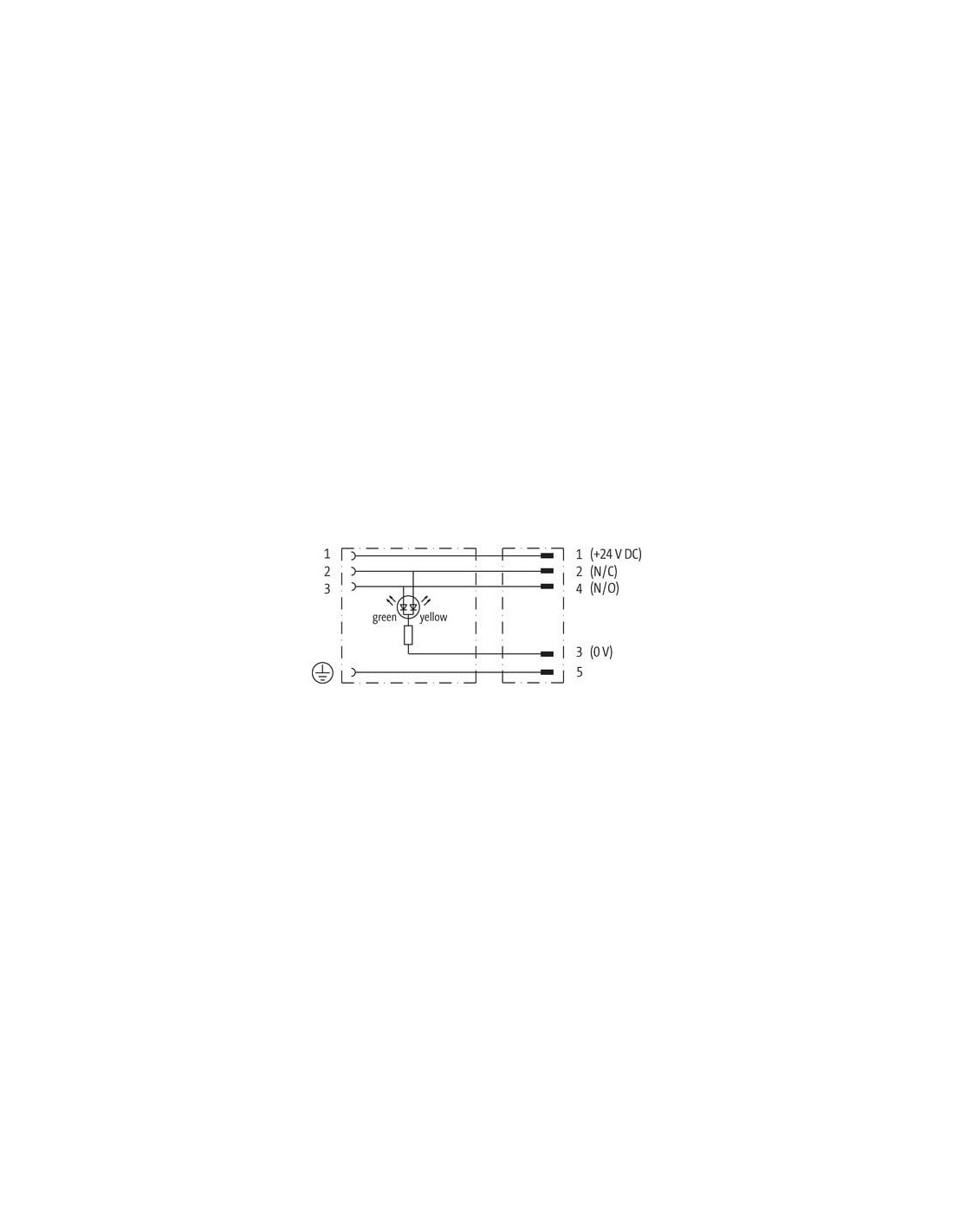

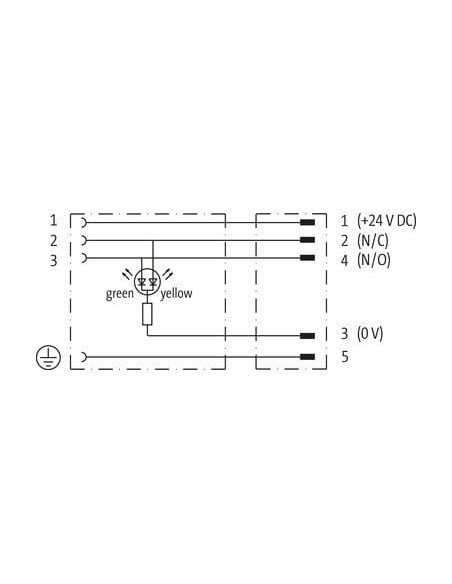

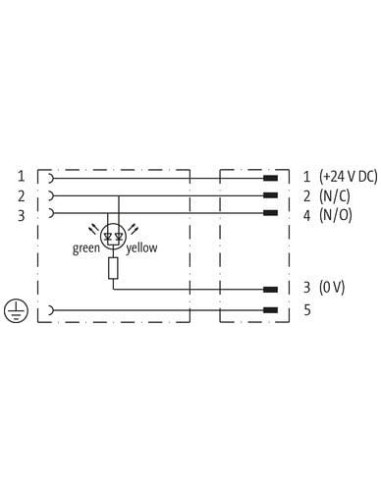

- Przewód 5-żyłowy z oznaczeniem kolorystycznym: czarny, niebieski, biały, zielono-żółty, zapewniający łatwą identyfikację podczas montażu.
- Przewód o długości 1,2 m – idealny do typowych aplikacji maszynowych.
- Chronione przed mechanicznym przeciążeniem i zapewniające odpowiednią szczelność podłączenia.
Podsumowanie – Złącze M12 damskie 0° kod A / Zawór MSUD A-18mm
Produkt 7000-40931-2350120 to wszechstronny i trwały element systemów automatyki, zapewniający bezpieczne i niezawodne połączenie elektryczne w środowiskach przemysłowych, wymagających wysokiej odporności na czynniki zewnętrzne oraz łatwej i intuicyjnej diagnostyki. Solidna budowa, szeroki zakres temperatur pracy oraz wskaźnik LED umożliwiają efektywne wykorzystanie w wielu dziedzinach przemysłu.
