Typ C (8 mm) – M12, męski 90°
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M2.5 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

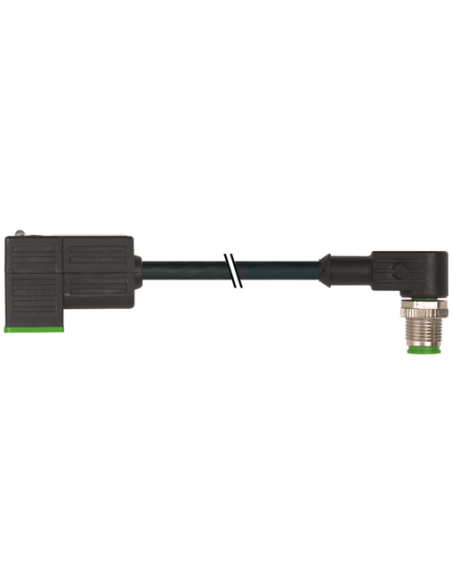

Złącze M12 męskie kątowe 90° z zaworem MSUD format C – przewód 1,5 m
Złącze M12 męskie 90° / zawór MSUD format C 8,0 mm to specjalistyczny przewód przeznaczony do przemysłowych układów automatyki, zapewniający szybkie i bezpieczne połączenie komponentów elektro-pneumatycznych. Kod produktu: 7000-41101-6360150.
Solidna i niezawodna konstrukcja do zastosowań przemysłowych
Produkt wyposażony jest w złącze M12 męskie kątowe 90° oraz zawór MSUD formatu C (8 mm), co gwarantuje uniwersalność instalacji w miejscach o ograniczonej przestrzeni montażowej. Obudowa wykonana z tworzywa sztucznego wykazuje bardzo dobrą odporność na działanie olejów oraz środków chemicznych, dzięki czemu idealnie sprawdza się w trudnych warunkach przemysłowych.
Bezpieczeństwo i trwałość połączenia
- Stopień ochrony IP67 – wysoka odporność na kurz i wodę, również podczas pracy w środowisku o podwyższonej wilgotności.
- Dodatkowe zabezpieczenie diodą LED – szybka sygnalizacja stanu połączenia (kolor żółty) ułatwia diagnostykę układu.
- Obwód zabezpieczający – ochrona instalacji przed przepięciami i uszkodzeniami elektrycznymi.
Możliwości i typowe zastosowania
Złącze M12 kątowe z zaworem MSUD znajduje szerokie zastosowanie w zautomatyzowanych liniach produkcyjnych, maszynach przemysłowych, systemach sterowania oraz aplikacjach wymagających szybkiej wymiany komponentów. Idealne do podłączania elektrozaworów, siłowników, czujników i innych elementów automatyki.
- Automatyzacja przemysłowa
- Systemy pneumatyczne i hydrauliczne
- Integracja maszyn z urządzeniami peryferyjnymi
- Aplikacje wymagające wysokiej odporności chemicznej i na oleje
- Obsługa sygnałów oraz zasilania 24 V AC/DC
Główne zalety złącza M12 męskiego 90° / zawór MSUD format C
- Kompaktowa, kątowa konstrukcja – łatwość montażu nawet w miejscach o ograniczonym dostępie.
- Wysokiej jakości materiały – PUR (poliolefinowy płaszcz przewodu), PBT (tworzywo sztuczne obudowy) oraz specjalnie dobrane komponenty zapewniają długą żywotność.
- Duża odporność na uszkodzenia mechaniczne oraz działanie środków chemicznych
- Zastosowanie zgodne z normą EN IEC 60529 (IP67)
- Wersja z przewodem 1,5 m – możliwość dostosowania innych długości na zamówienie
Wskazówki dotyczące instalacji i eksploatacji
Podczas montażu należy chronić złącza przed nadmiernymi obciążeniami mechanicznymi. Do zabezpieczenia przewodu zaleca się stosowanie odpowiednich opasek kablowych. Zachowanie rekomendowanych promieni gięcia i unikanie nadmiernego zginania kabla pozwala utrzymać pełną szczelność i wytrzymałość na poziomie IP67.
Przed zastosowaniem w środowiskach agresywnych chemicznie warto sprawdzić odporność materiałów w kontekście planowanych aplikacji.
Złącze M12 90° / zawór MSUD format C – praktyczne rozwiązanie
Wybór tego złącza M12 kątowego z zaworem pozwala na solidne i trwałe połączenie w aplikacjach przemysłowych, gdzie kluczowe są niezawodność, bezpieczeństwo oraz odporność na trudne warunki eksploatacji.
