Typ B (10 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,35 m |
| Moment obrotowy | 0,6 Nm |

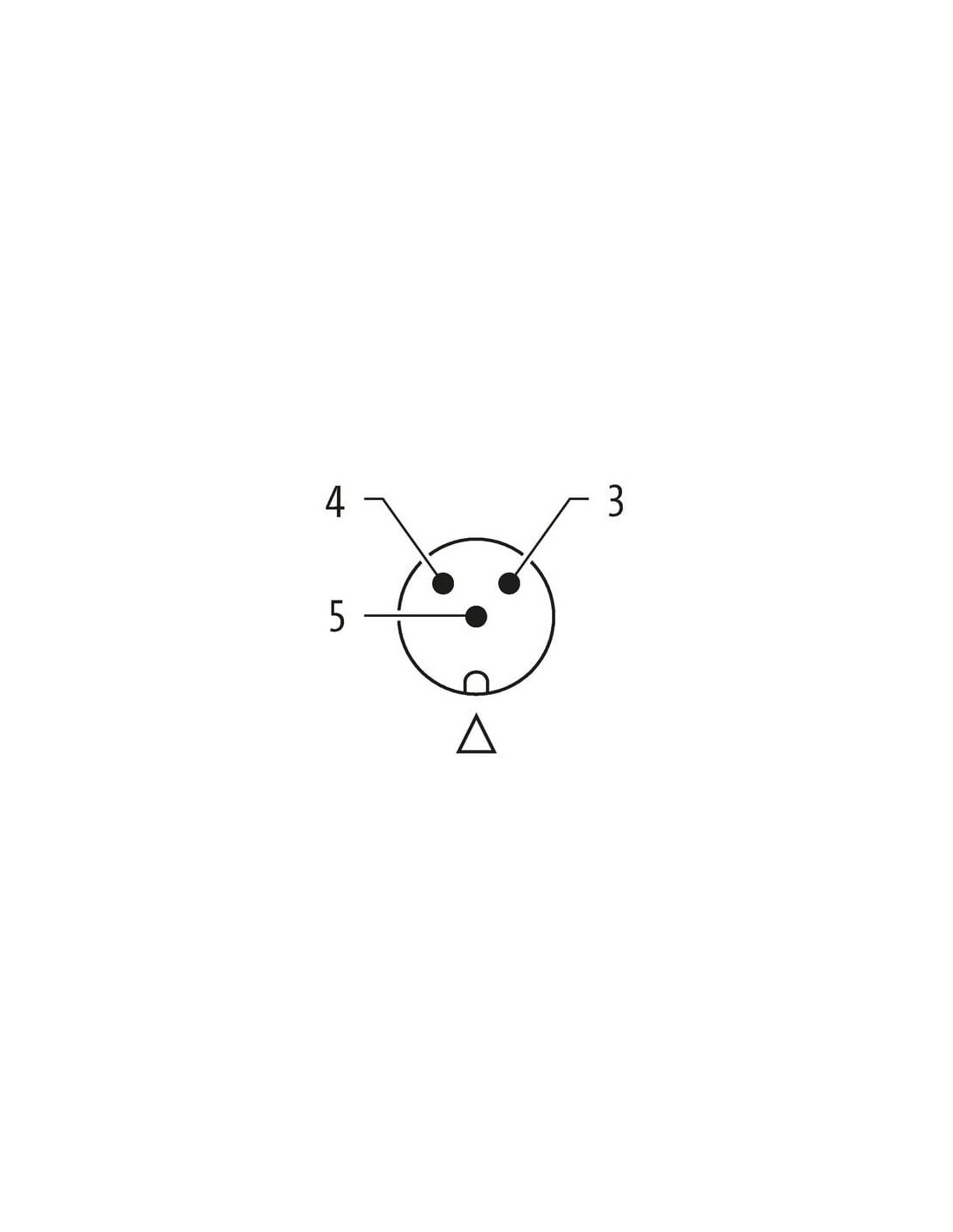

| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD B |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 175301-803 (MSUD) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka blokady śruby | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

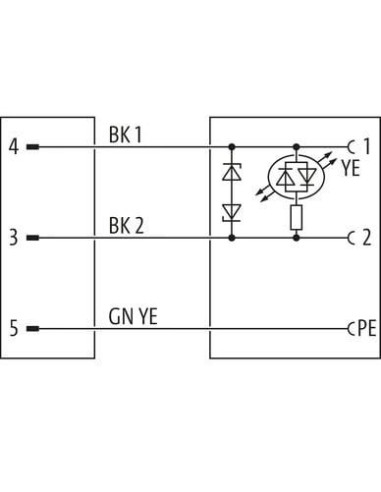

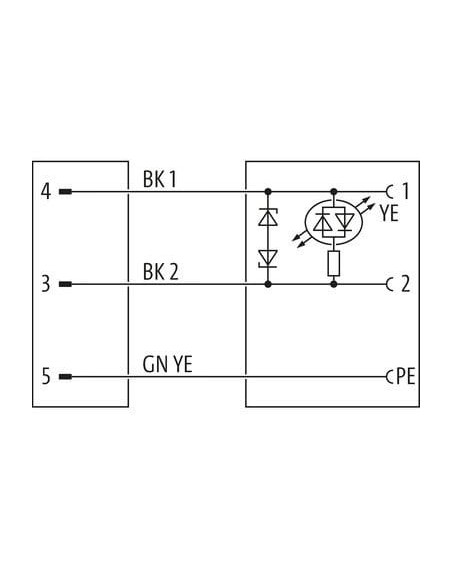

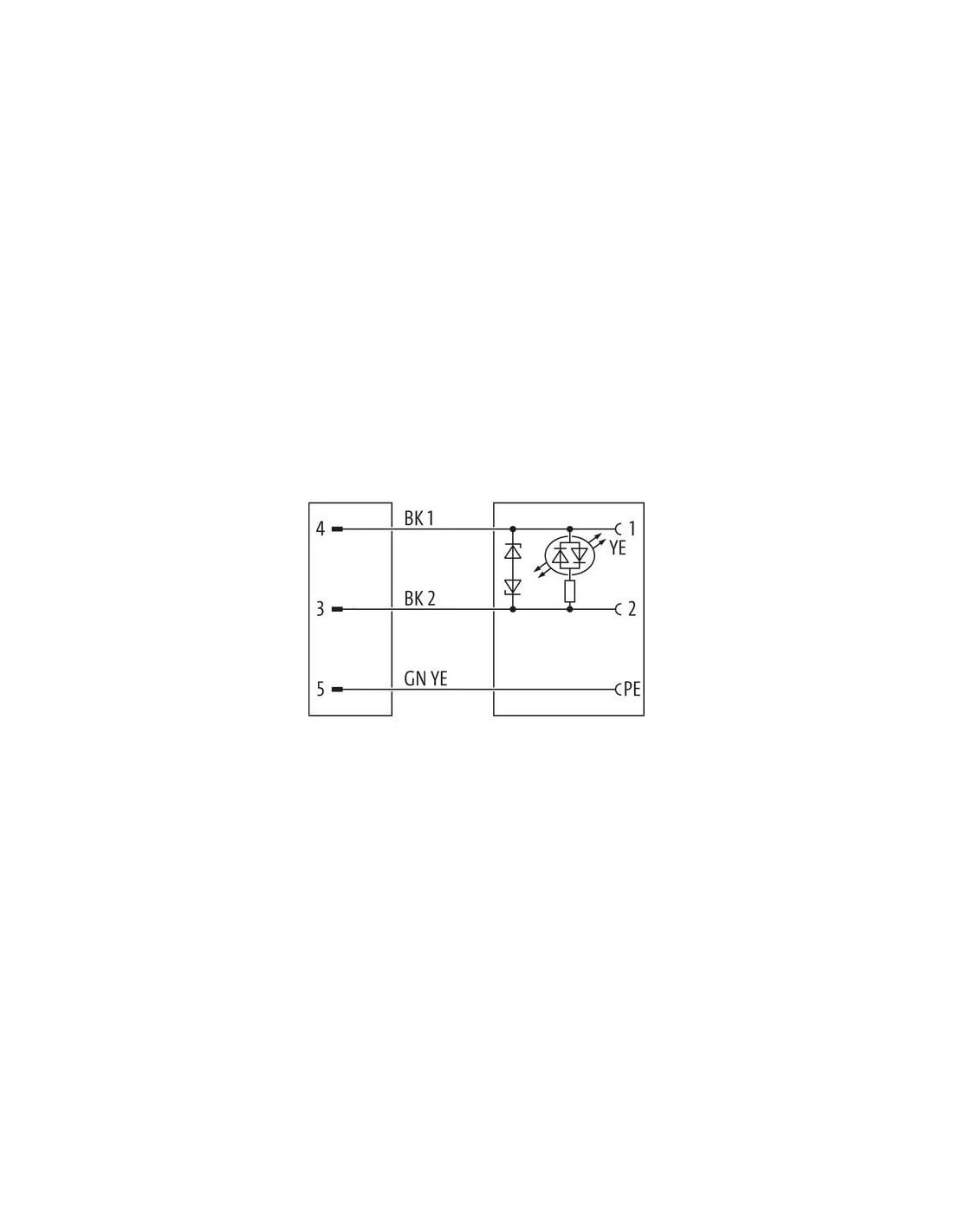

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

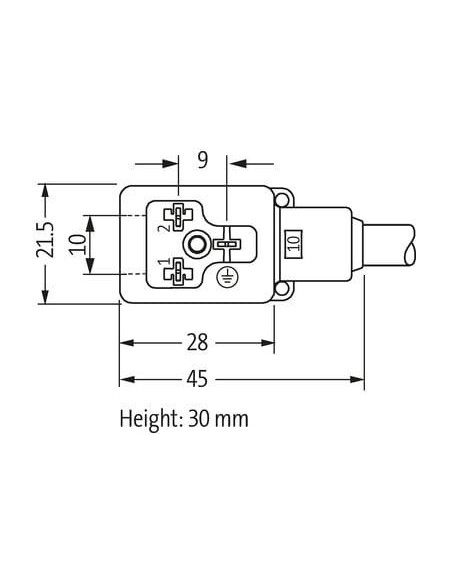

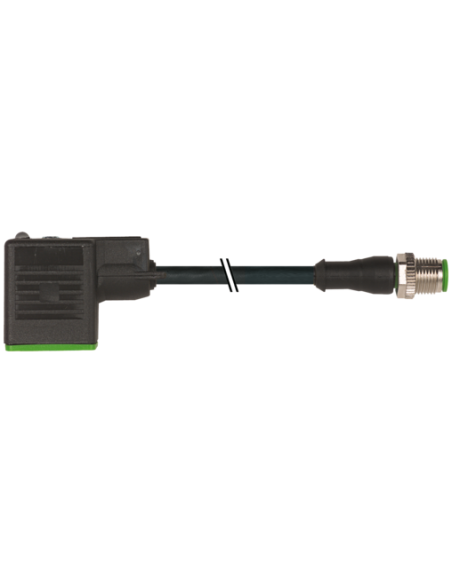

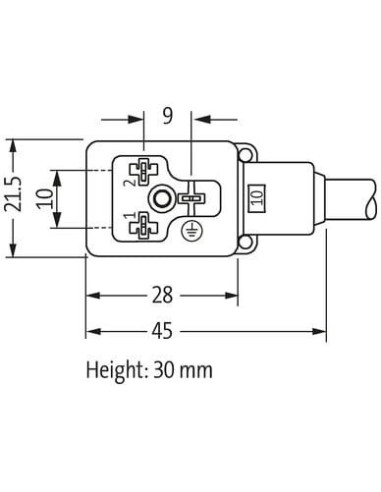

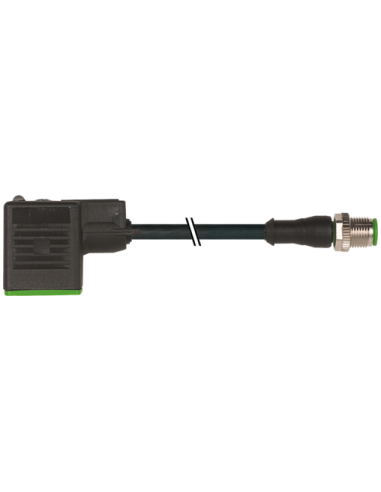

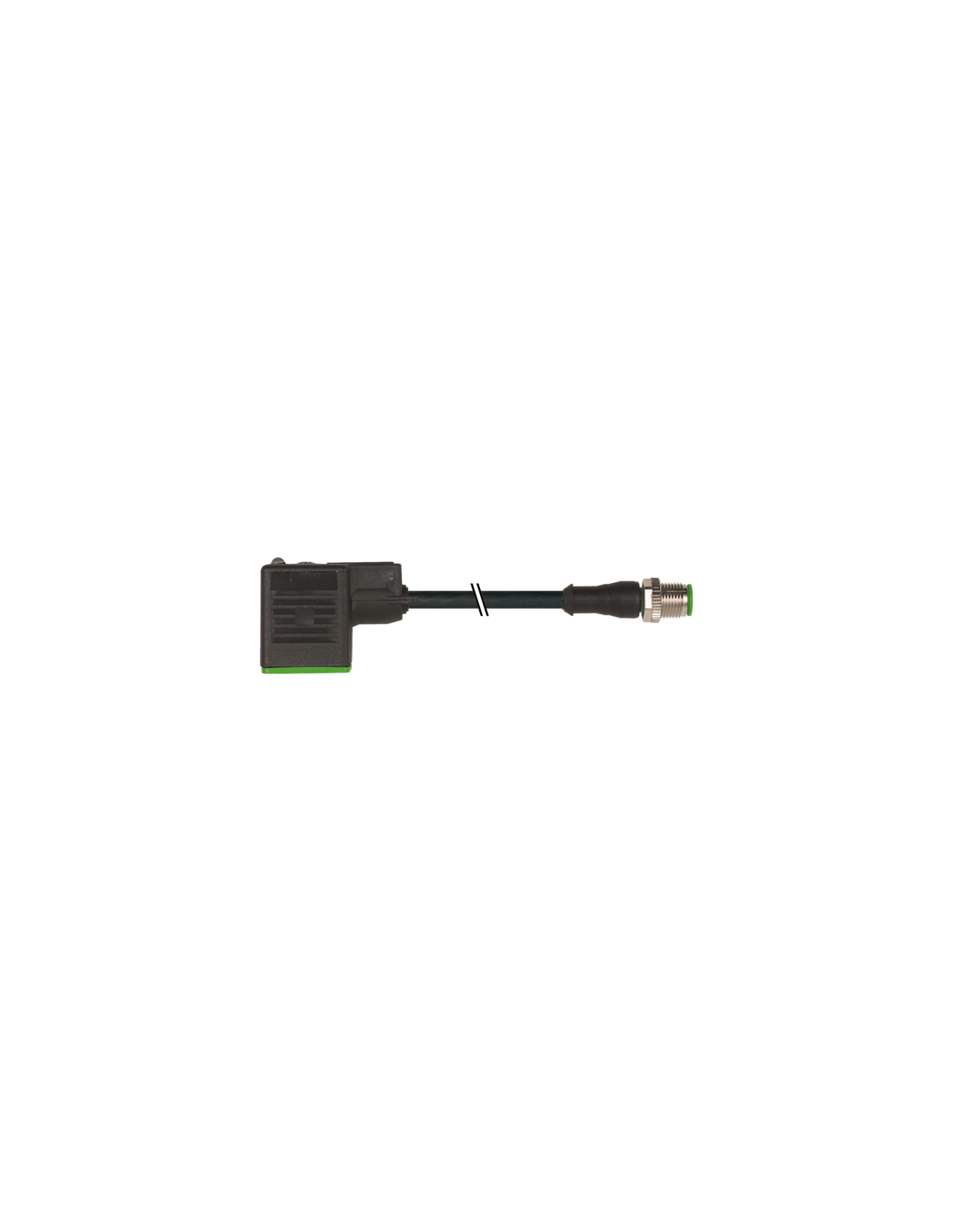

Złącze M12 męskie proste z zaworem MSUD format B 10mm – 7000-41001-6360035
Profesjonalne złącze M12 męskie proste w standardzie MSUD format B to niezawodny komponent łączący układy automatyki przemysłowej, czujniki, siłowniki oraz inne urządzenia wymagające solidnych połączeń elektrycznych w środowisku przemysłowym.
Zastosowania i możliwości użycia złącza M12 MSUD typ B
Ten typ złącza jest szczególnie dedykowany do zastosowań w:
- instalacjach automatyki przemysłowej,
- podłączaniu zaworów elektromagnetycznych,
- systemach pneumatyki i hydrauliki,
- przemysłowych liniach produkcyjnych o podwyższonych wymaganiach środowiskowych.
Dzięki wysokiej odporności chemicznej oraz ochronie przed olejami, złącze może być używane także
w trudnych warunkach przemysłowych, gdzie występuje kontakt z agresywnymi mediami.
Zalety i cechy wyróżniające
- Odporność na warunki przemysłowe – solidna obudowa z tworzywa sztucznego oraz powłoka galwanizowana i niklowana gwarantują wysoką ochronę przed czynnikami zewnętrznymi.
- Wysoki stopień ochrony IP67 – zabezpieczenie przed pyłem i wilgocią po prawidłowym zamontowaniu i przykręceniu.
- Szybka diagnostyka – wbudowana dioda LED w kolorze żółtym ułatwia wizualne sprawdzanie stanu połączenia.
- Wysoka niezawodność elektryczna – możliwość pracy przy napięciu 24 V AC/DC (z szerokimi tolerancjami), napięciu szczytowym do 55 V oraz prądzie maksymalnym na styk do 4 A.
- Bezpieczna eksploatacja – zastosowanie ochrony przeciwprzepięciowej (Z-Diode) oraz obwodów zabezpieczających.
- Dodatkowa odporność na UV i płomienie – kabel spełnia rygorystyczne normy odporności na promieniowanie UV oraz wymogi IEC 60332-2-2.
- Elastyczność instalacji – kompaktowe rozmiary, niewielka długość kabla (0,35 m) oraz łatwość montażu dzięki gwintowi M12 x 1 i kluczowi SW13.
Charakterystyka konstrukcyjna
Główne cechy konstrukcyjne to:
- Złącze M12 proste, 3-biegunowe, w formacie MSUD typ B,
- Standardowa długość kabla 0,35 m z wysokiej jakości przewodem PUR o podwyższonej odporności mechanicznej,
- Przewody: czarny 1, czarny 2, zielono-żółty,
- Zakres temperatury pracy: od -25°C do +85°C (przewód do -40°C/90°C),
- Konstrukcja umożliwiająca stosowanie w systemach wymagających szybkiego i bezpiecznego montażu.
Typowe zastosowania i kompatybilność
- modernizacja i rozbudowa istniejących linii przemysłowych,
- konstrukcja nowych układów automatyki,
- rozwiązania modułowe i systemowe dla przemysłu spożywczego, motoryzacyjnego i maszynowego,
- zastosowania z czujnikami i siłownikami wymagającymi szybkich i pewnych połączeń elektrycznych.
Hermetyczność, odporność na uszkodzenia mechaniczne, zabezpieczenia diodowe oraz kompaktowa budowa sprawiają, że złącze to jest sprawdzonym rozwiązaniem do wymagających aplikacji przemysłowych.
Wskazówki montażowe
Aby zapewnić długotrwałą i bezawaryjną pracę, zaleca się stosowanie odpowiednich zabezpieczeń przed obciążeniami mechanicznymi, np. użycie opasek kablowych oraz przestrzeganie minimalnych promieni gięcia przewodu.
Przy podłączaniu należy zweryfikować zgodność z danymi dotyczącymi napięć, prądów oraz warunkami środowiskowymi.
