Typ C (8 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD C |
| Gwint | M2.5 |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Valve Plug) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

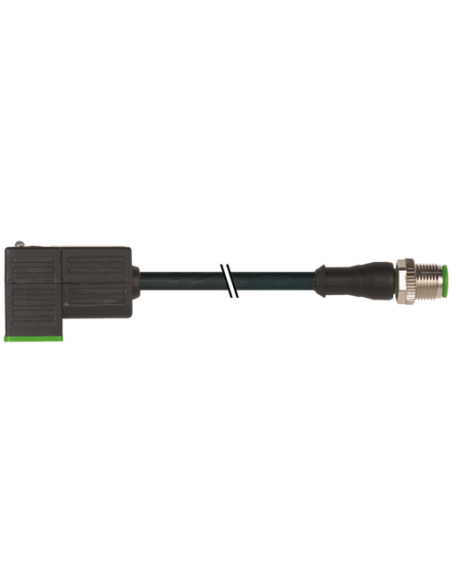

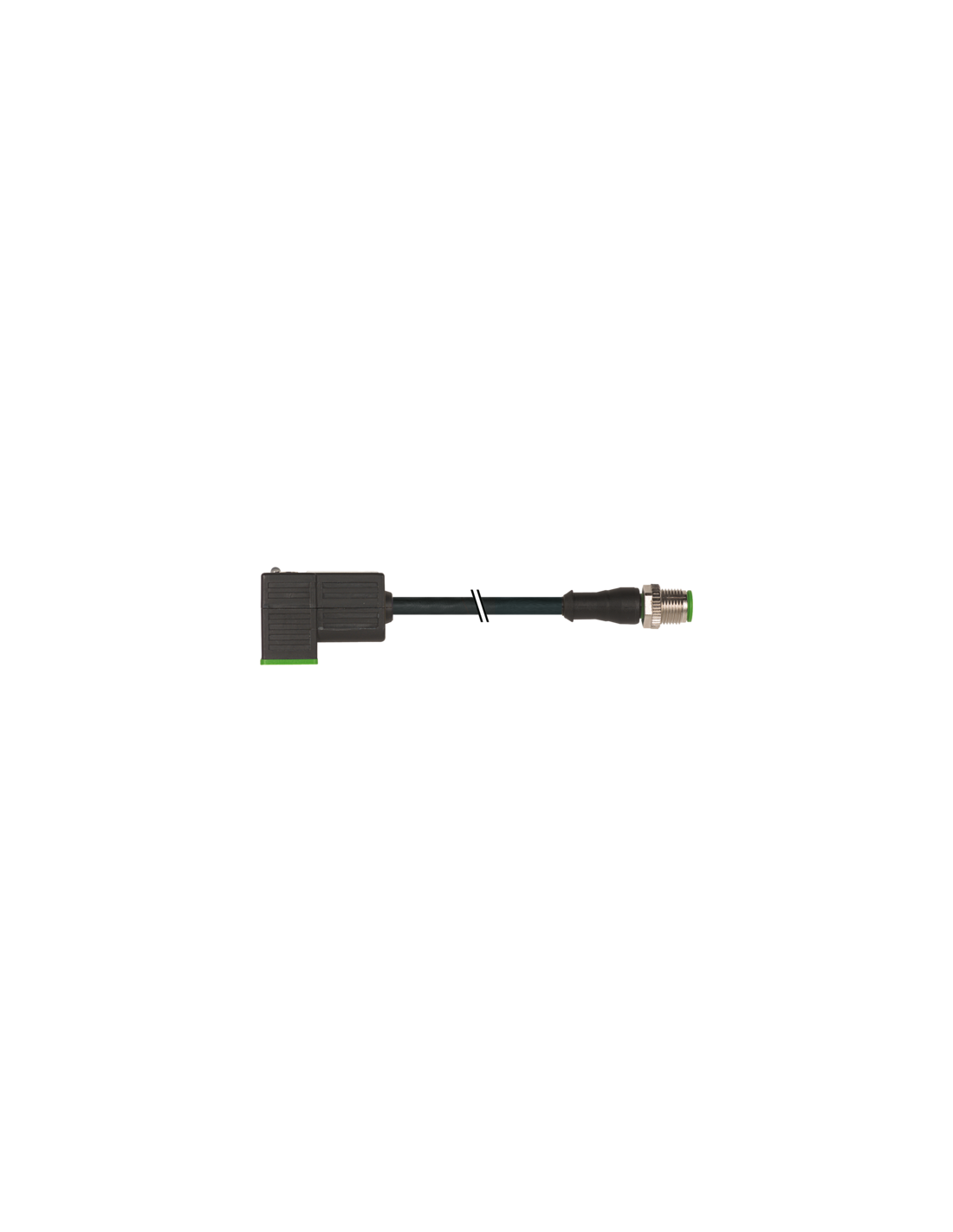

Konektor męski M12 prosty - zaworowy MSUD typ C 8mm 7000-41081-6361000
Konektor męski M12 prosty MSUD typ C to wysokiej jakości złącze przemysłowe przystosowane do wymagających aplikacji automatyki przemysłowej i pneumatyki. Rozwiązanie to stanowi uniwersalny wybór do podłączania cewek zaworów i komponentów systemów sterowania maszyn, zapewniając szybkie i bezpieczne połączenie.
Zastosowanie konektora M12 typ C
Konektory M12 MSUD typ C przeznaczone są do przemysłowych aplikacji, gdzie niezbędna jest pewność, trwałość oraz łatwość montażu i serwisowania. Typowe zastosowania obejmują:
- Podłączanie elektrozaworów (np. w układach pneumatycznych i hydraulicznych)
- Wyposażenie maszyn przemysłowych i linii produkcyjnych
- Podłączenia komponentów automatyki w środowiskach o zwiększonych wymaganiach dotyczących odporności chemicznej i mechanicznej
- Integracja z sensorami oraz elementami wykonawczymi
Budowa i zalety konektora M12 typu C
Obudowa z tworzywa sztucznego charakteryzuje się bardzo dobrą odpornością chemiczną oraz na oleje. Dzięki temu możliwe jest stosowanie konektora nawet w agresywnym środowisku przemysłowym. Dodatkowe zalety produktu to:
- Stopień ochrony IP67 – wysoka klasa szczelności zapewnia ochronę przed pyłem i wodą
- Ochrona elektryczna – konektor wyposażono w diodę Z oraz diodę LED sygnalizującą pracę (kolor żółty), co ułatwia diagnostykę i zabezpiecza przed przepięciami
- Wytrzymałość mechaniczna – solidne złącze gwintowane (M12 x 1), możliwość mocowania momentem do 0,6 Nm
- Długi przewód o długości 10 m pozwala na wygodne prowadzenie instalacji nawet w rozbudowanych szafach sterowniczych lub na dużych maszynach
- PUR-owy płaszcz kabla gwarantuje elastyczność, trwałość oraz odporność na ścieranie i promieniowanie UV
- Bezhalogenowa, bezołowiowa struktura przewodu – przyjazna środowisku

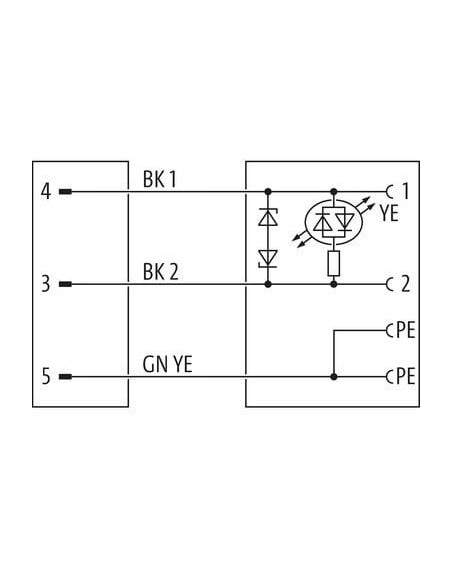

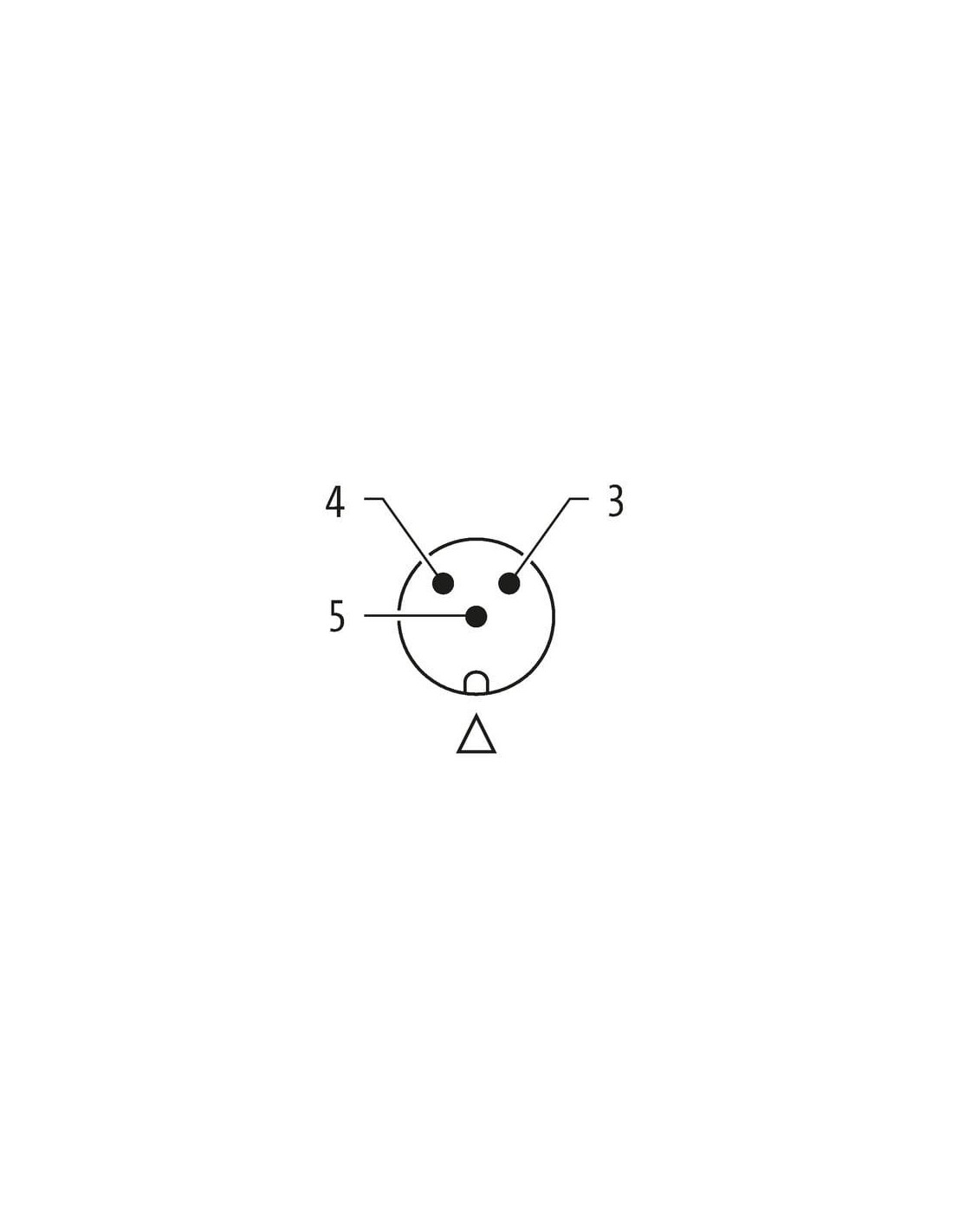

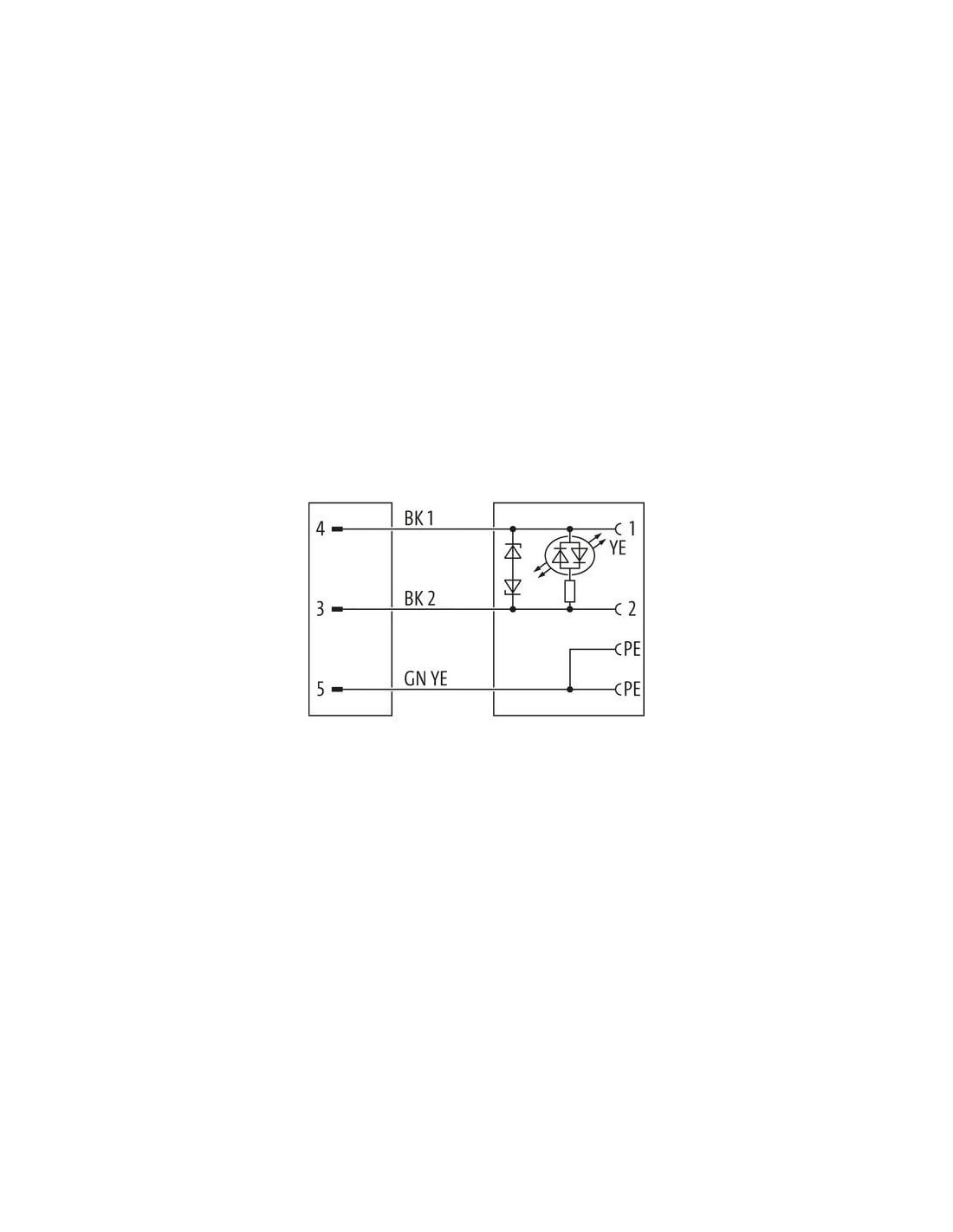

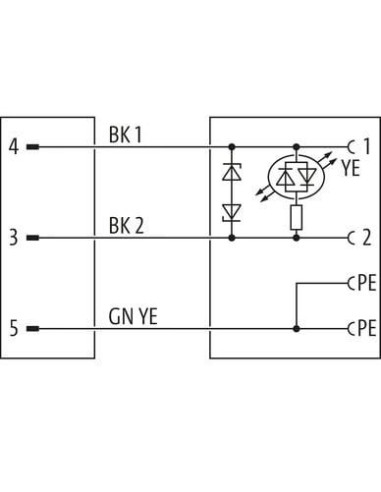

Konstrukcja i schematy przyłączeniowe – konektor zaworowy M12
Produkt wyposażony jest w złącze męskie M12 oraz przewód z końcówką zaworową typu C (8 mm – MSUD C). Wbudowana dioda sygnalizacyjna LED oraz układ zabezpieczający przed przepięciami zapewniają stabilną i bezpieczną pracę urządzenia.
- Trzy żyły: 2 czarne, 1 zielono-żółta (PE)
- Przekrój przewodu: 0,75 mm², co pozwala na obciążalność prądową do 12 A
- Standard M12 zgodny z normą DIN EN 61076-2-101 oraz DIN EN 175301-803
Warunki pracy i odporność konektora męskiego M12
Złącze zaprojektowane do pracy w temperaturach od -40°C do 90°C, co umożliwia jego zastosowanie nawet w trudnych warunkach przemysłowych. Długi czas eksploatacji przewodu oraz odporność na wielokrotne gięcia i skręcanie czynią ten produkt niezawodnym rozwiązaniem na lata.
Możliwości instalacyjne i uwagi montażowe
Konektor M12 MSUD typ C jest łatwy w instalacji – umożliwia szybkie połączenie przez włożenie i dokręcenie. Zwracając uwagę na odpowiedni promień gięcia kabla oraz zabezpieczenie go przed nadmiernymi naprężeniami mechanicznymi (np. za pomocą opasek zaciskowych), zapewnia maksimum bezpieczeństwa i zachowanie parametrów IP67.
Podsumowanie kluczowych cech konektora męskiego M12 MSUD typ C
- Wysoka odporność mechaniczna oraz chemiczna
- Sygnalizacja LED i układ ochrony przed przepięciami
- Długi kabel PUR o długości 10 m
- Zgodność z europejskimi normami DIN
- Stopień ochrony IP67
- Możliwość pracy w szerokim zakresie temperatur
Konektor męski M12 prosty stanowi niezawodne rozwiązanie dla przemysłu, gdzie liczy się pewność zasilania, bezpieczeństwo połączeń oraz łatwość integracji z nowoczesnymi systemami automatyki.
