Typ C (8 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |

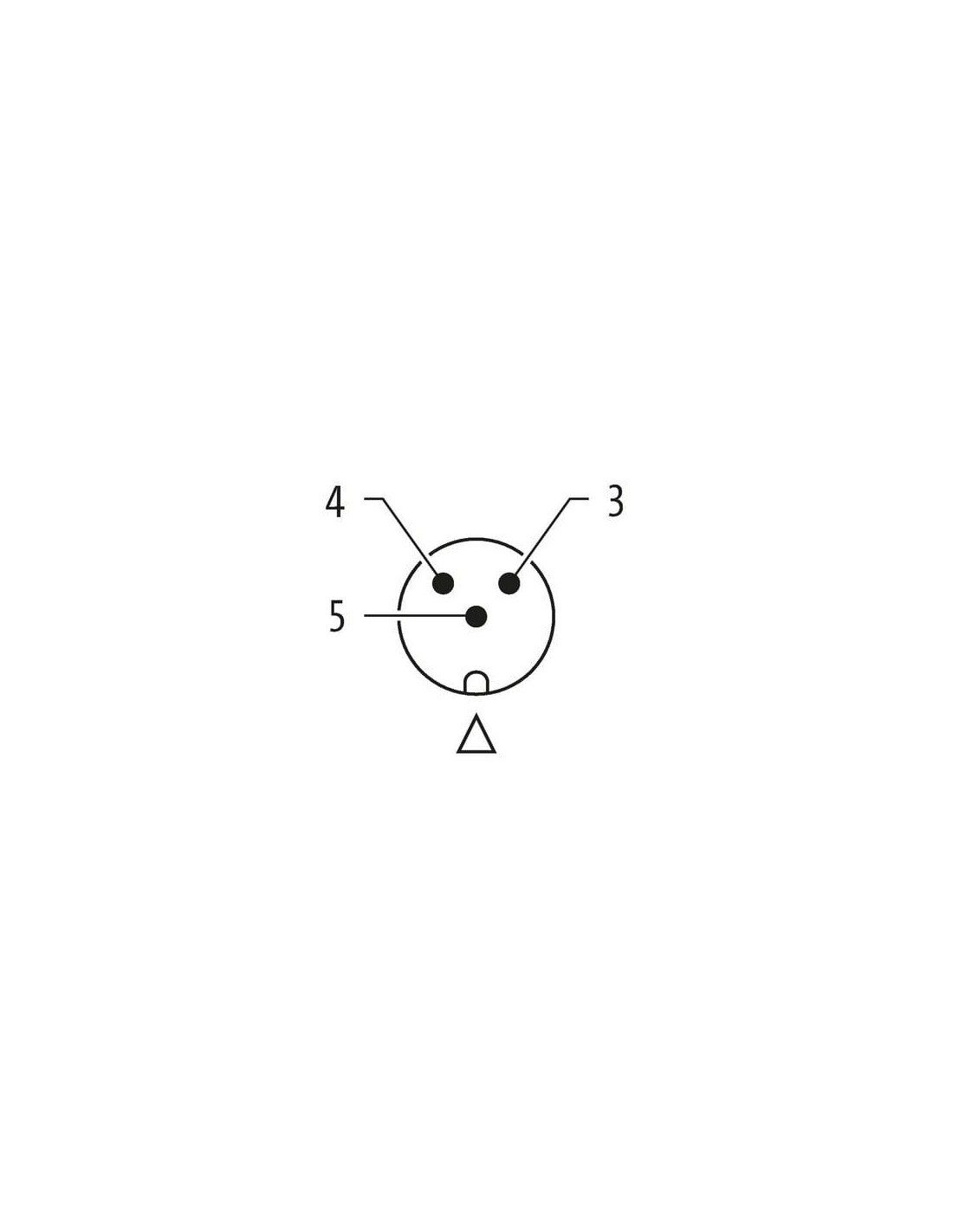

| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD C |
| Gwint | M2.5 |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Valve Plug) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 656 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

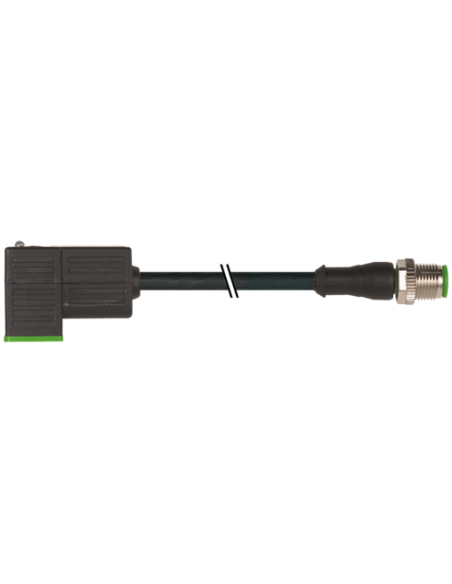

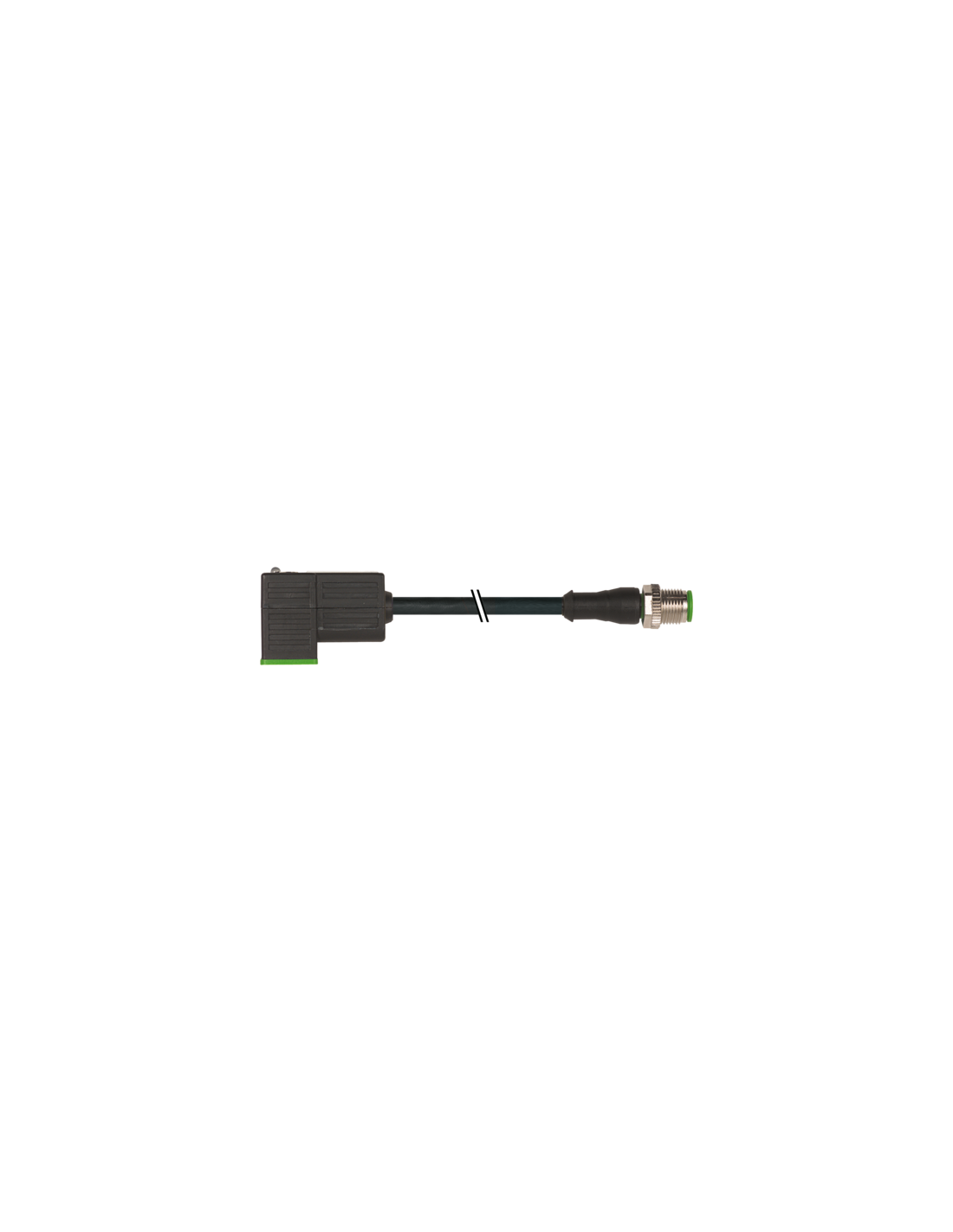

Złącze M12 męskie proste z zaworem MSUD typ C 8,0 mm – 7000-41081-6560100
Złącze M12 męskie proste z kablem i zaworem w formacie MSUD typ C to wysokiej jakości przewód łączący przeznaczony do zastosowań przemysłowych. Produkt charakteryzuje się bardzo dobrą odpornością mechaniczną oraz chemiczną, a także wysoką szczelnością w klasie IP67. Został stworzony z myślą o wymagających środowiskach przemysłowych, w tym do automatyzacji, robotyki oraz instalacji sterujących zaworami.
Charakterystyka techniczna i główne zalety złącza do zaworów M12/MSUD typ C
- Konstrukcja: Wtyk M12 x 1, męski prosty, złącze MSUD w formacie C o rozstawie 8,0 mm, długość kabla 1 m.
- Wytrzymałość: Obudowa wykonana z trwałego tworzywa sztucznego, odpornego na chemikalia i oleje, z blokadą z odlewu cynkowego. Osłona przewodu z PUR zapewnia dodatkową ochronę mechaniczną i elastyczność.

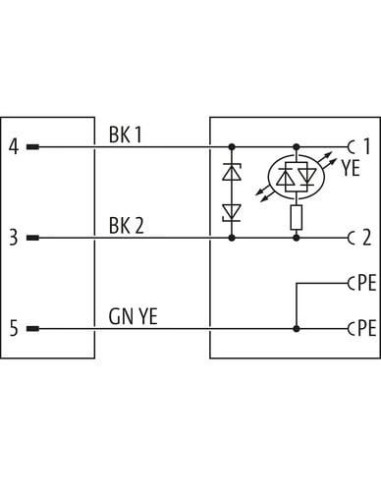

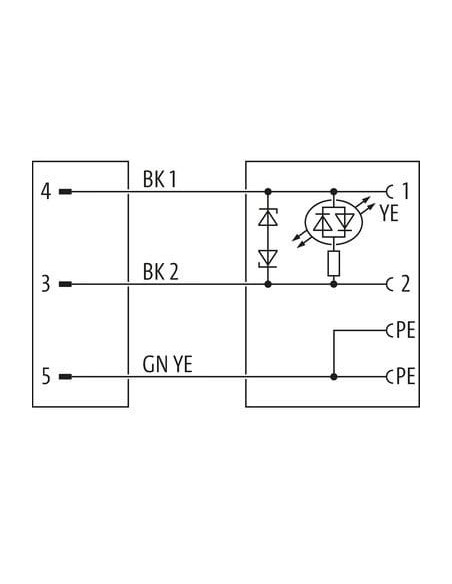

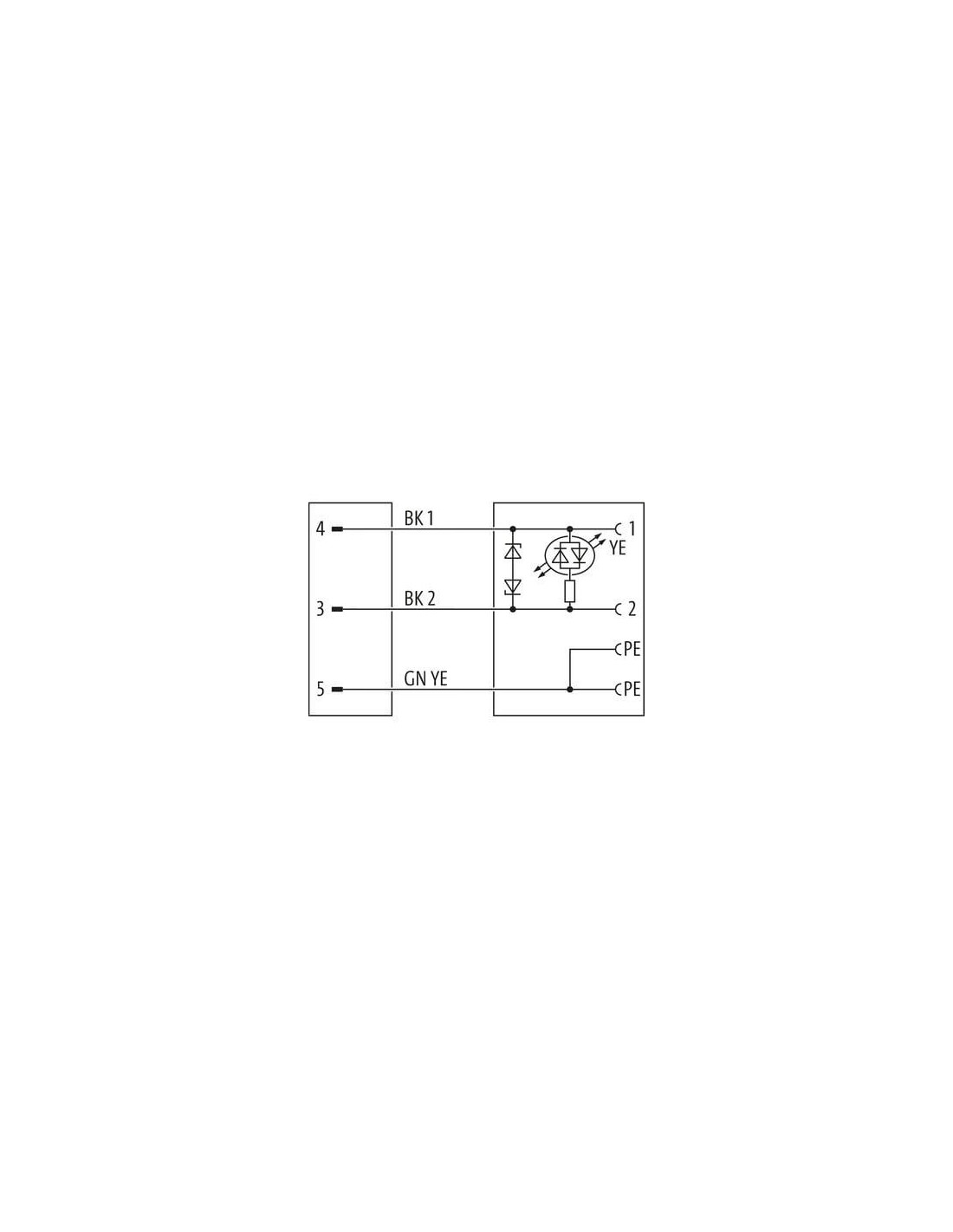

- Zabezpieczenie: Dioda LED wskazująca stan zasilania oraz obwód zabezpieczający z diodą Zenera, chroniący przed przepięciami.
- Bezpieczeństwo i szczelność: Klasa szczelności IP67 gwarantuje odporność na pył i wodę przy poprawnej instalacji (wsunięte, przykręcone).
- Parametry elektryczne: Praca przy napięciu AC 24 V (19,2–28,8 V) oraz DC 24 V (18–30 V), maksymalny prąd na styk wynosi 4 A. Znamionowe napięcie przewodu do 300 V.
- Kabel: Przewód 3-żyłowy (0,75 mm², czarny, zielono-żółty PE), lekki (48,4 g/m), giętki, odporny na zginanie i skręcanie (do 10 milionów cykli, C-track).
Zastosowania złącza M12 męskiego prostego MSUD C
Przewód z wtykiem M12 i gniazdem MSUD typ C sprawdza się doskonale w połączeniach elektrozaworów, czujników, siłowników oraz elementów automatyzacji przemysłowej. Umożliwia pewne połączenie sygnałowe i zasilania w instalacjach:
- maszyn i linii produkcyjnych,
- systemów pneumatycznych i hydraulicznych,
- układów sterowania zaworami,
- robotyki przemysłowej,
- systemów transportowych i magazynowych.
Dzięki odporności na czynniki chemiczne, oleje, promieniowanie UV oraz płomienie, możliwy jest montaż w środowiskach narażonych na trudne warunki pracy. Przewód spełnia normy bezpieczeństwa oraz odporności, potwierdzone przez liczne certyfikaty, takie jak cURus.
Wymiary, schematy i wygoda montażu wtyku zaworu MSUD C/M12
- Kompaktowe wymiary: Złącze prostokątne – 15,5 x 15,5 x 25 mm; wtyk M12 – długość 41 mm, średnica 15 mm.
- Łatwe przykręcanie za pomocą klucza 13 mm.
- Wygodne połączenie przewodów oraz przejrzyste schematy połączeń (dostępne na rysunkach technicznych i schematach).
- Dodatkowe informacje o sposobie instalacji – zaleca się użycie opasek zaciskowych w celu odciążenia przewodu oraz przestrzeganie minimalnych promieni gięcia, które gwarantują szczelność i trwałość złącza.
Podsumowanie i korzyści z zastosowania przewodu M12 prosty/MSUD C 7000-41081-6560100
Złącze kablowe M12/MSUD C umożliwia bezpieczne, wydajne i szybkie podłączanie zaworów oraz elementów automatyki przemysłowej, zwiększając niezawodność instalacji w środowiskach wymagających wysokiej ochrony przed pyłem, wodą i czynnikami chemicznymi. Możliwość zastosowania w różnych aplikacjach oraz odporność na zginanie, skręcanie i drgania sprawiają, że ten produkt jest preferowany w nowoczesnych systemach sterowania i automatyzacji.
