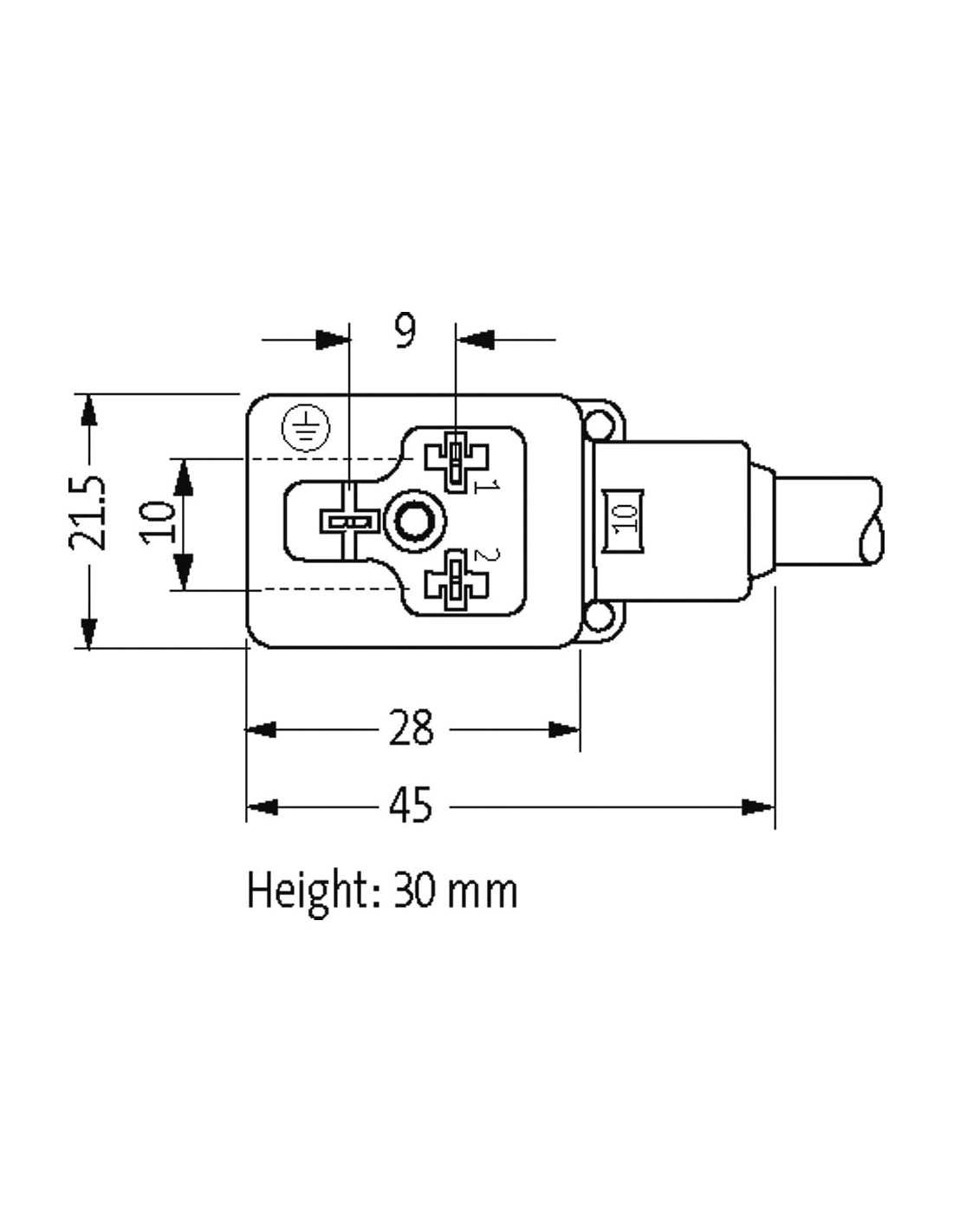

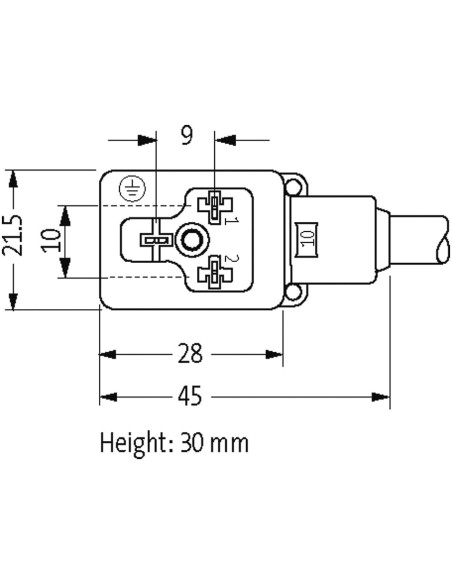

Typ B (10 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

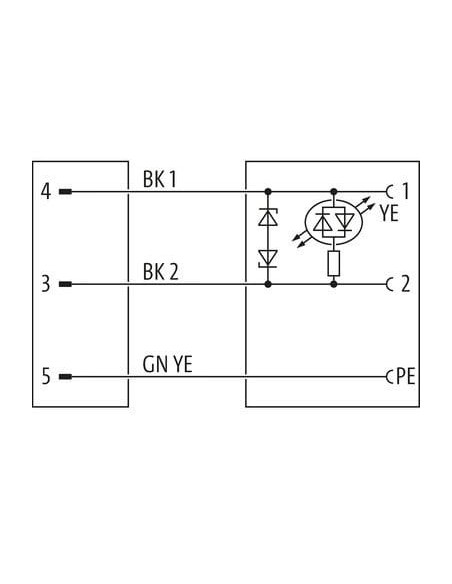

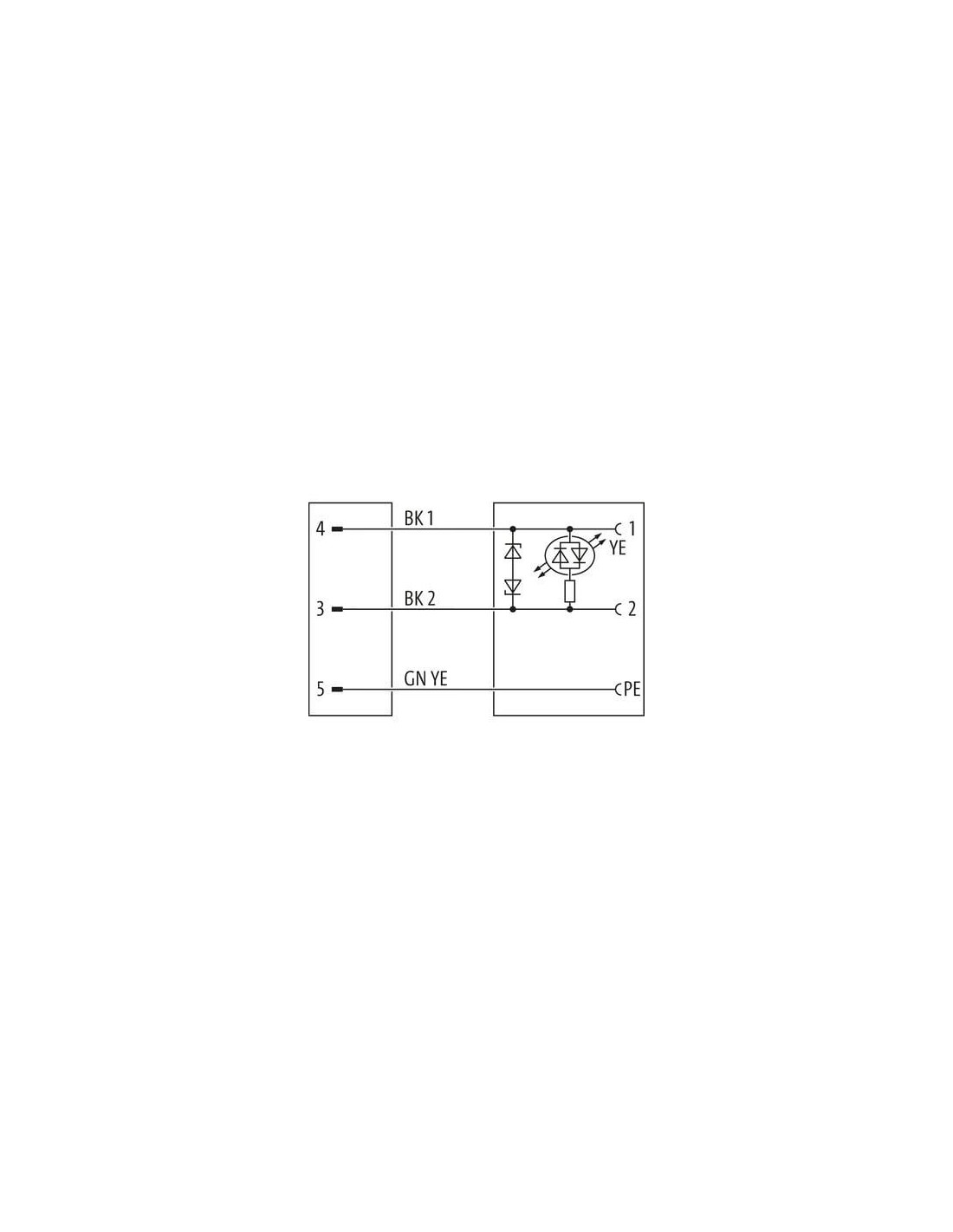

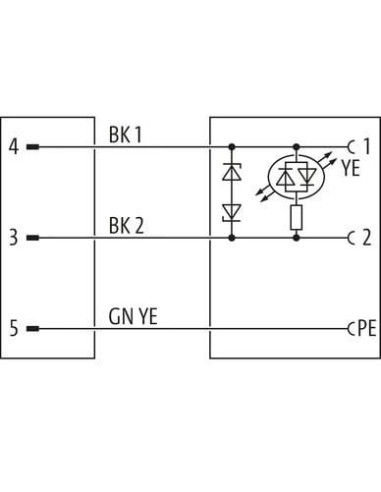

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

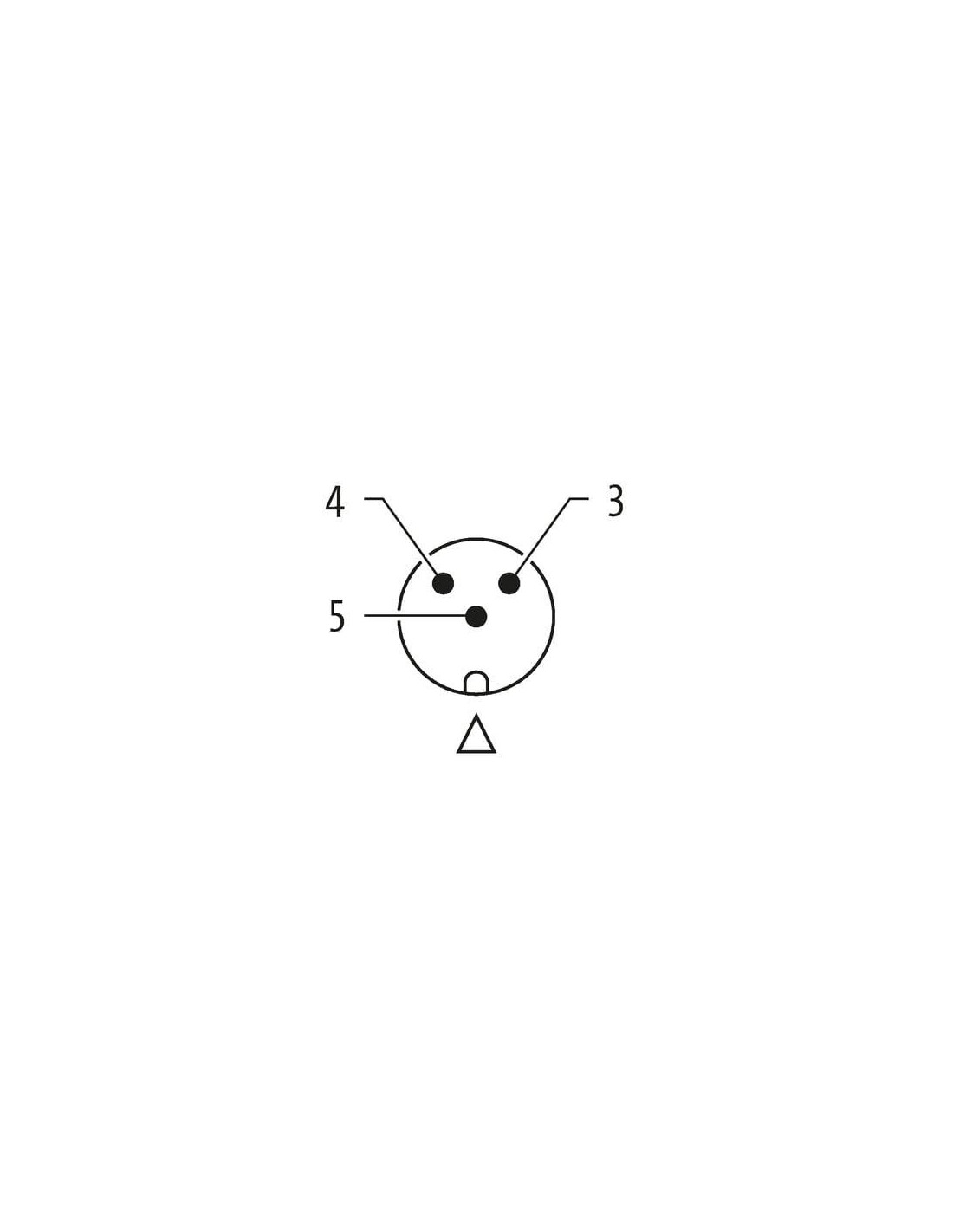

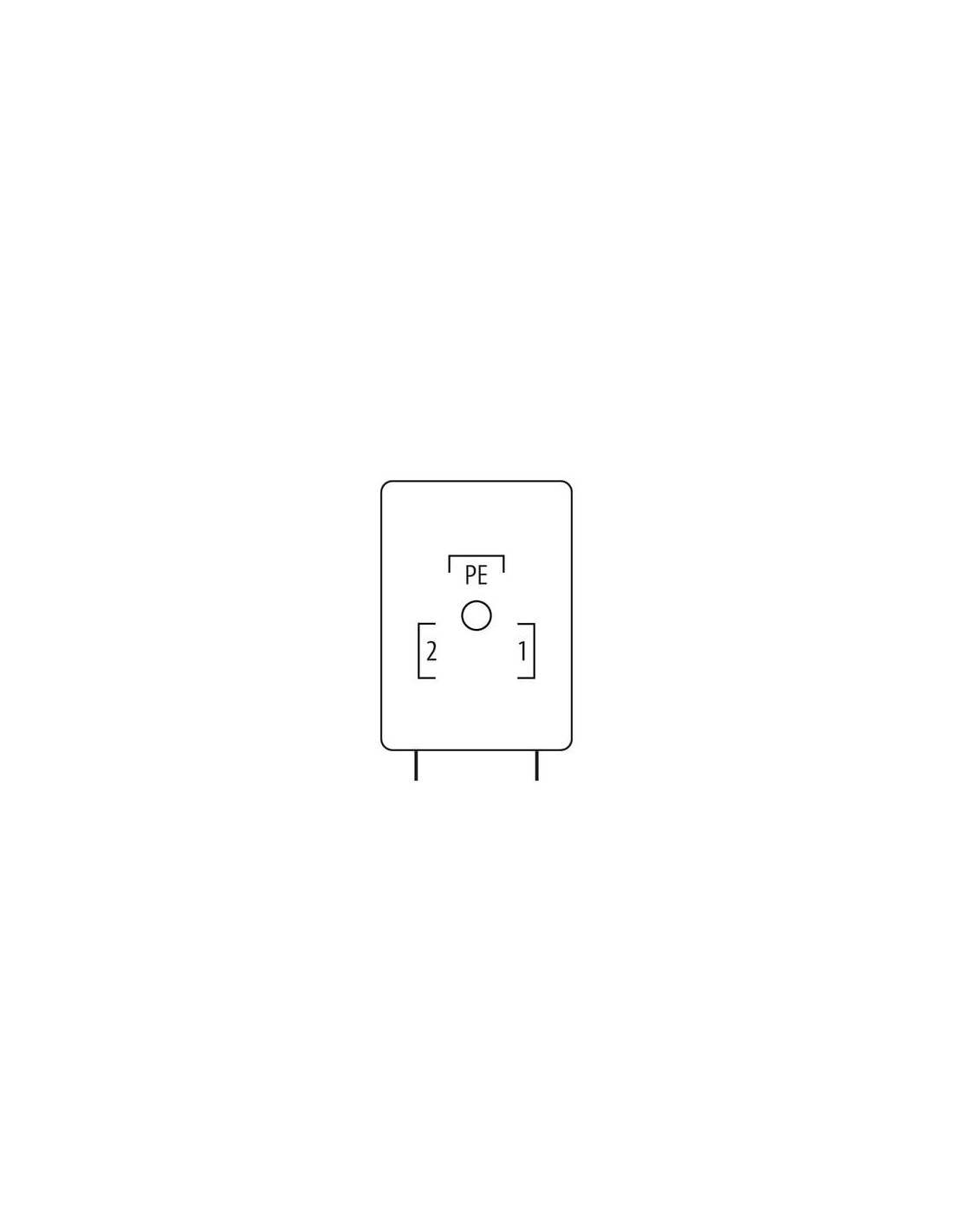

| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | MSUD B |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 175301-803 (MSUD) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka blokady śruby | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

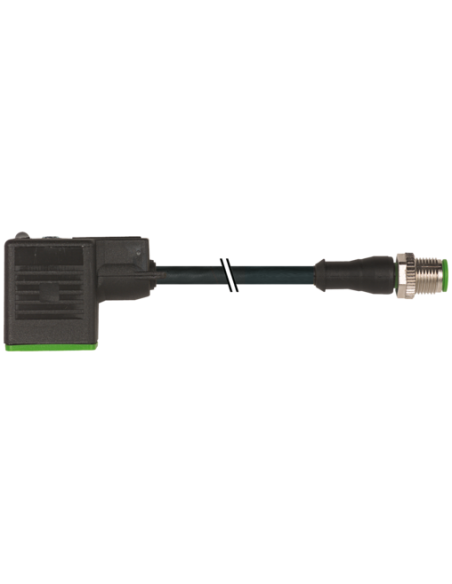

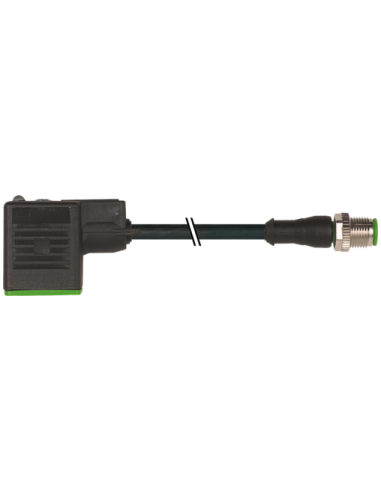

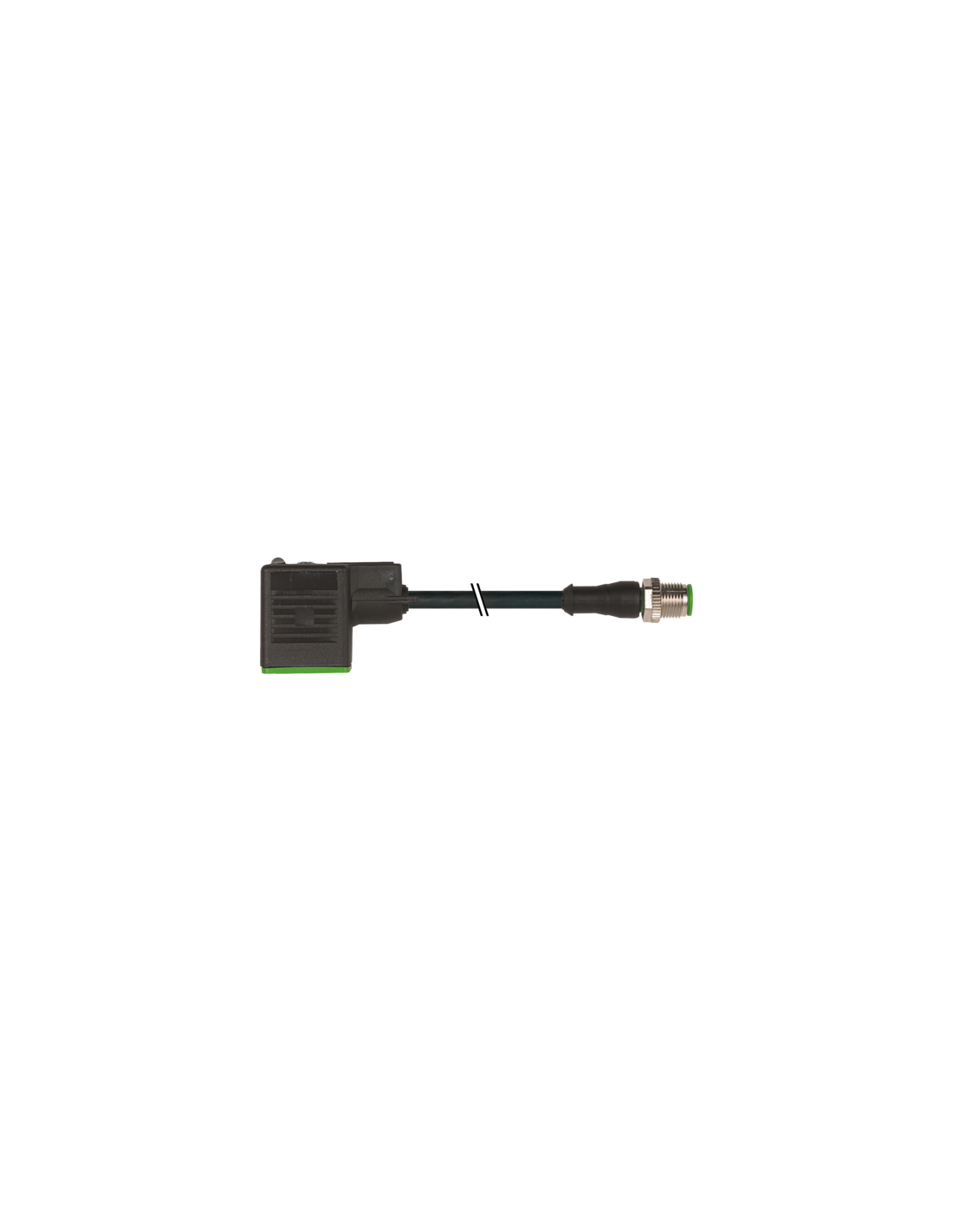

Złącze M12 męskie 0° / zatyczka do stosowania w systemach MSUD format B 10 mm, 180° 7000-41002-6360200
Złącze M12 męskie 0° z przewodem o długości 2 m i formatem MSUD B 10 mm to zaawansowany technicznie element przeznaczony do aplikacji przemysłowych, w których niezbędne jest niezawodne połączenie sygnałowe oraz zasilające. Produkt idealnie sprawdza się w systemach automatyki, instalacjach maszynowych, urządzeniach sterujących oraz rozdzielnicach.
Standard MSUD format B oraz zgodność z normami DIN EN 61076-2-101 (M12) i DIN EN 175301-803 (MSUD) gwarantują kompatybilność z szeroką gamą czujników i urządzeń wykorzystywanych w nowoczesnych liniach produkcyjnych oraz instalacjach przemysłowych.
Najważniejsze zalety złącza M12 męskiego 0° - 7000-41002-6360200
- Wysoka odporność na czynniki środowiskowe: Stopień ochrony IP67 pozwala na zastosowanie złącza w trudnych warunkach przemysłowych, zapewniając odporność na kurz oraz wilgoć.
- Trwałość materiału: Obudowa wykonana z wytrzymałego tworzywa sztucznego odpornego na chemikalia i oleje, zabezpiecza połączenie przed uszkodzeniami mechanicznymi.
- Łatwy i szybki montaż: Konstrukcja złącza umożliwia szybki montaż poprzez przykręcenie lub wpięcie, co znacznie skraca czas instalacji oraz serwisowania.
- Sygnalizacja diodą LED: Zintegrowana żółta dioda LED pozwala na łatwą diagnostykę stanu pracy połączenia.
- Wbudowany obwód zabezpieczający Z-diode: Chroni przed przepięciami, zwiększając bezpieczeństwo i żywotność urządzeń.
- Wytrzymały przewód PUR: Przewód elastyczny i odporny na ścieranie, wolny od halogenów, kadmu, ołowiu i FCKW. Doskonale sprawdza się przy ruchomych częściach instalacji.
Typowe zastosowania złącza M12 MSUD B 10 mm - przewód 2 m
Złącze M12 męskie tego typu jest powszechnie stosowane w:
- Systemach automatyki przemysłowej do połączenia czujników, aktuatorów, zaworów czy przekaźników.
- Maszynach produkcyjnych i liniach montażowych, gdzie wymagana jest szybka konserwacja modułów oraz bezpieczne połączenie elektryczne.
- Systemach transportu wewnętrznego – rolki, przenośniki, systemy sortujące.
- Robotyce i aplikacjach wymagających odporności na drgania, ruch oraz niekorzystne warunki środowiskowe.
Charakterystyka techniczna i budowa
Złącze posiada M12 męski gwint, 3 bieguny i kodowanie typu A. Przewód wykonany jest w standardzie PUR – zapewnia wysoką odporność mechaniczną, chemiczną oraz na działanie promieniowania UV. Wbudowany obwód zabezpieczający skutecznie chroni elementy elektroniczne podłączone do złącza.
Produkt umożliwia sprawną realizację połączeń o napięciu roboczym od 18 do 30 V DC lub od 19,2 do 28,8 V AC, z maksymalnym prądem 4 A na styk.
Wytrzymałość mechaniczna i wskazówki montażowe
- Odpowiednie zabezpieczenie przewodów: Przewidziane do montażu zarówno w instalacjach stacjonarnych, jak i ruchomych, z możliwością pracy przy dużej liczbie cykli gięcia (do 10 milionów w C-track).
- Obudowa o zwartym profilu: Pozwala na stosowanie nawet w miejscach o ograniczonej przestrzeni montażowej.
- Dopuszczalne temperatury pracy: Od -25°C do +85°C dla złącza oraz od -40°C do +90°C dla przewodu, co umożliwia zastosowanie w szerokim zakresie aplikacji przemysłowych.
Kompatybilność i uniwersalność
Złącze jest kompatybilne z większością standardowych urządzeń przemysłowych opartych na złączach M12 oraz formacie MSUD B (10 mm). Stanowi niezawodne rozwiązanie wszędzie tam, gdzie wymagane jest szybkie podłączanie i rozłączanie okablowania.
Solidna konstrukcja, wysoka klasa szczelności oraz wbudowane funkcje ochronne czynią to złącze idealnym wyborem do zastosowań fabrycznych, automatyki oraz systemów sterowania.
Polecamy także inne produkty z kategorii: Przewody łączące »
