MSUD

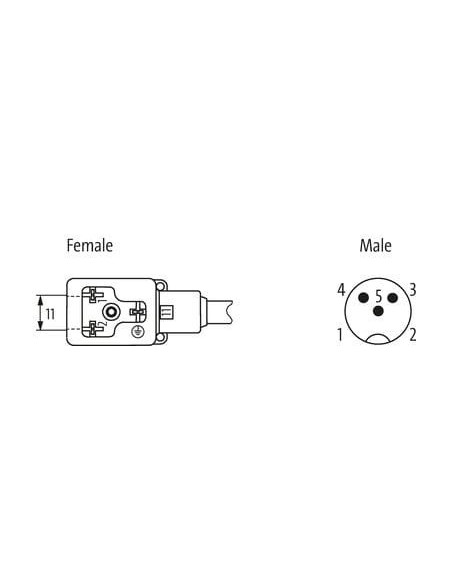

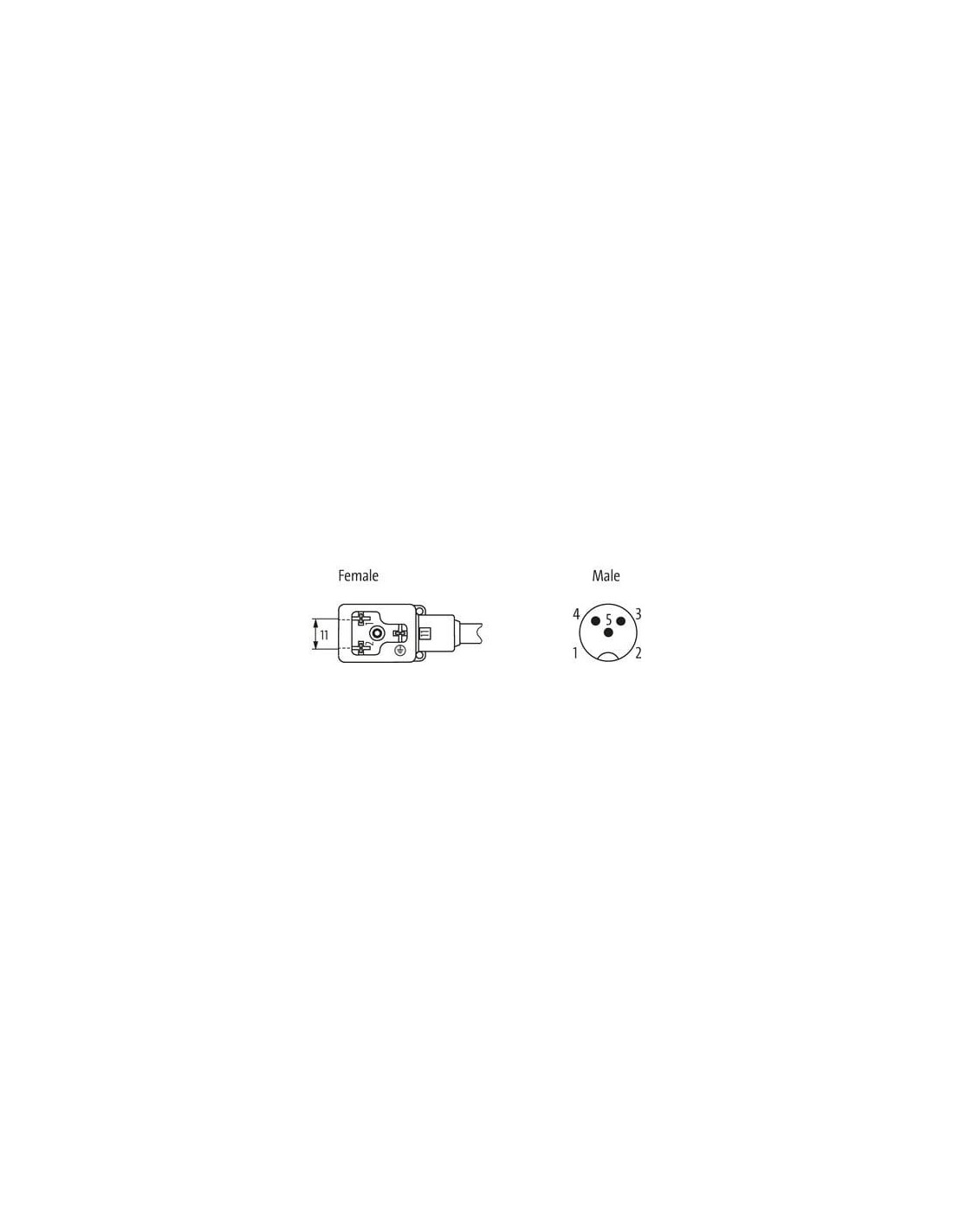

Typ BI (11 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

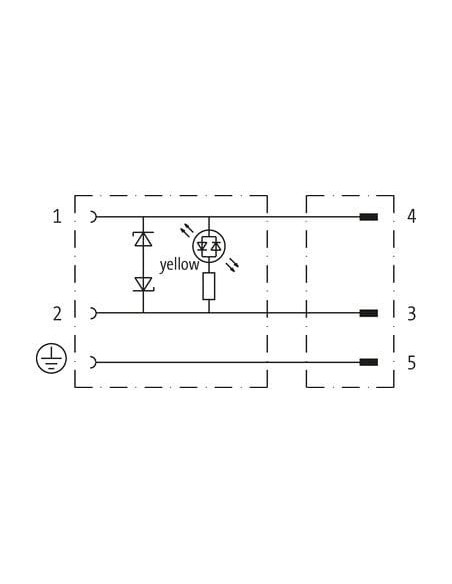

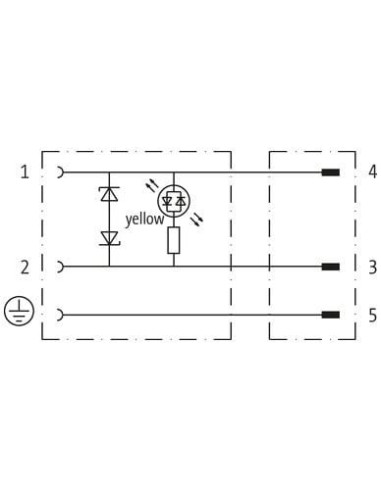

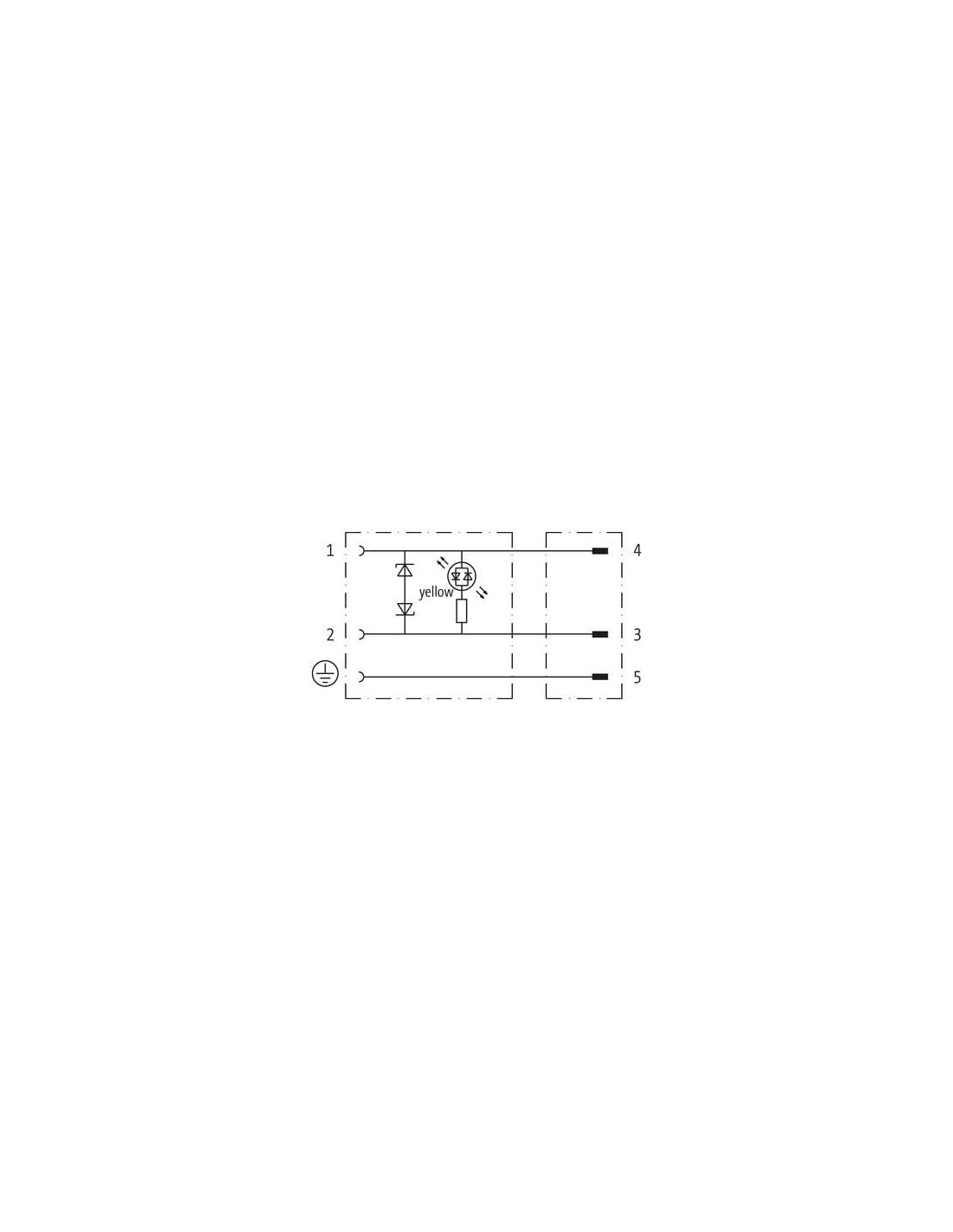

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |

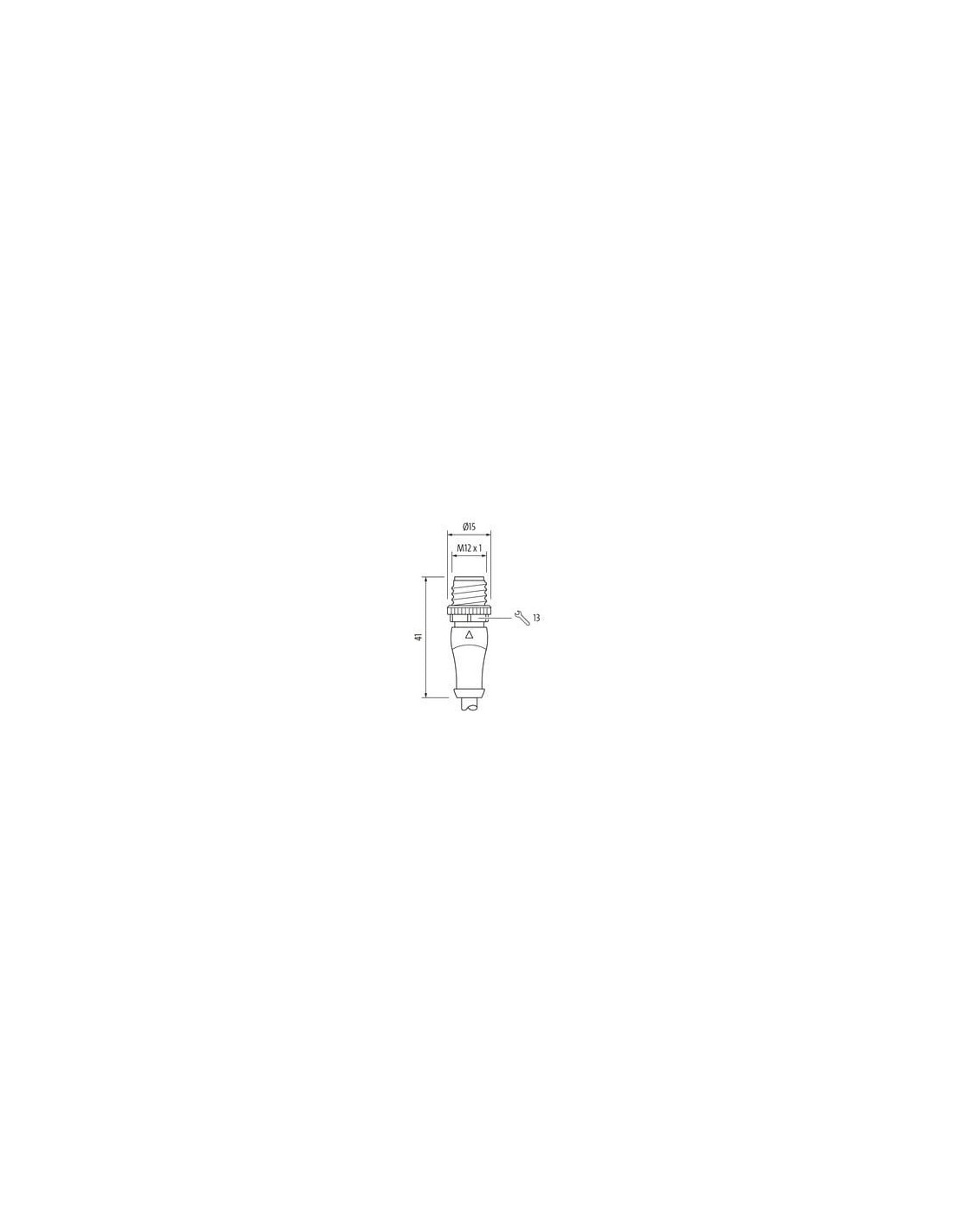

| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

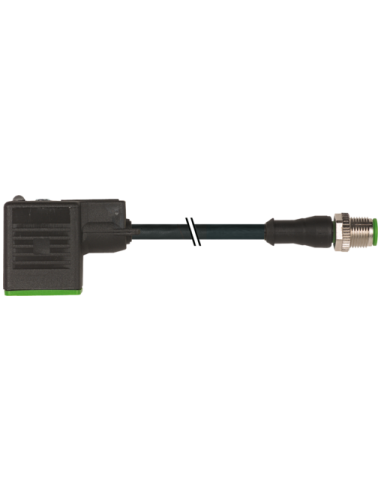

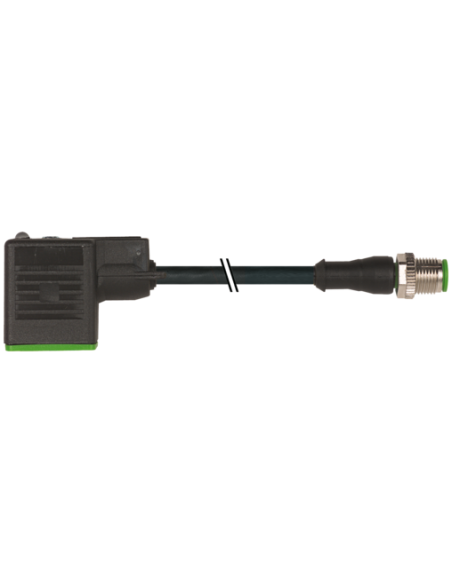

Złącze M12 męskie proste z zaworem MSUD BI 11 mm – Kod: 7000-40961-6360150
Złącze M12 męskie proste z zaworem MSUD typu BI 11 mm to specjalistyczny komponent pneumatyczny, który znajduje szerokie zastosowanie w automatyce przemysłowej, układach sterowania, systemach zaworowych oraz aplikacjach wymagających szybkiego i niezawodnego połączenia elektrycznego z wysokim stopniem ochrony IP67.
Precyzyjna konstrukcja złączy M12 do automatyki – zalety i zastosowania
Złącze M12 jest wyposażone w prosty, męski wtyk typu BI o rozstawie 11 mm i gwintem M12 x 1, co czyni je kompatybilnym ze standardowymi instalacjami wykorzystywanymi w branży przemysłowej. Takie rozwiązanie pozwala na szybkie zintegrowanie z istniejącymi układami i ułatwia serwisowanie.
Typowe zastosowania:
- Podłączanie zaworów elektromagnetycznych (złącze MSUD, Ventilstecker)
- Zastosowania w systemach pneumatycznych i hydraulicznych
- Instalacje maszyn i linii produkcyjnych
- Automatyka procesowa
Odporność i trwałość – cechy materiałowe
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego, odpornego na działanie chemikaliów i olejów. Dodatkowo, zastosowanie kabla z powłoką PUR (poliuretan) gwarantuje wysoką odporność mechaniczną oraz długą żywotność, nawet w trudnych warunkach przemysłowych.
Złącze spełnia wymagania normy DIN EN 61076-2-101, zapewniając kompatybilność i pewność połączenia w wymagających aplikacjach.
Parametry techniczne wspierające bezpieczeństwo i niezawodność połączenia
- Stopień ochrony IP67 – ochrona przed pyłem i czasowym zanurzeniem w wodzie
- Dioda LED sygnalizacyjna (kolor: żółty) umożliwiająca szybką diagnostykę stanu połączenia
- Obwód zabezpieczający – ochrona układów sterujących i urządzeń
- Szeroki zakres temperatur pracy od -25°C do 85°C (urządzenie) i od -40°C do 90°C (kabel)
- 3-biegunowy system połączeń – zgodny z przemysłowymi wymaganiami transmisji sygnałów i zasilania
Dane dotyczące kabla – elastyczność i odporność
Przewód o długości 1,5 m wykonany jest w technologii skrętki miedzianej o przekroju 0,75 mm², co oferuje dobrą przewodność i niską rezystancję. Kabel posiada izolację z PP, jest wolny od substancji szkodliwych, takich jak ołów, kadm, halogeny czy FCKW, oraz cechuje się dobrą odpornością na promieniowanie UV, oleje i płomienie.
Dzięki tym właściwościom, złącze M12 męskie proste z zaworem MSUD BI 11 mm jest doskonałym wyborem wszędzie tam, gdzie liczy się bezawaryjność, trwałość i bezpieczeństwo połączenia – zarówno w małych, jak i dużych projektach automatyki.
