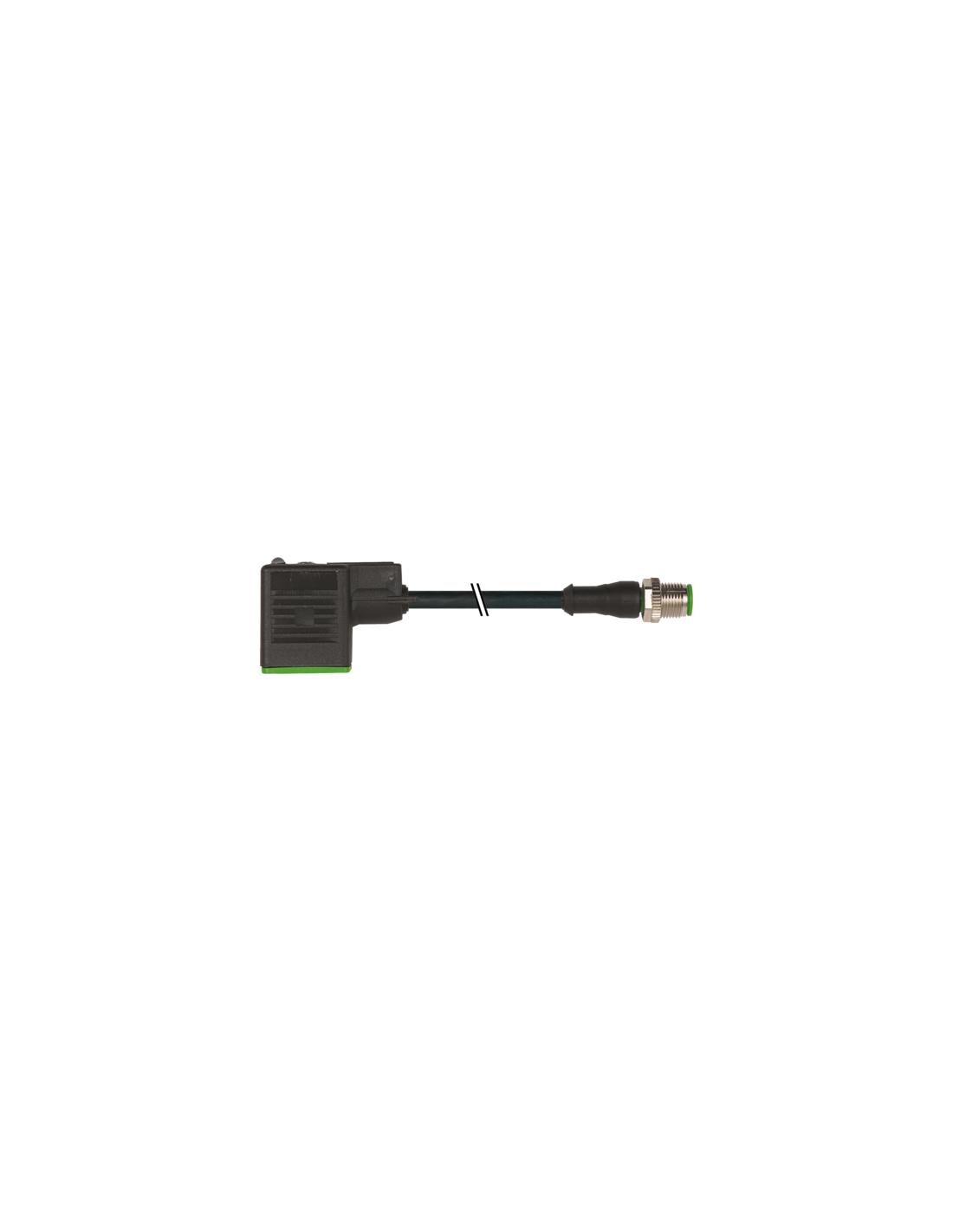

MSUD
Typ BI (11 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

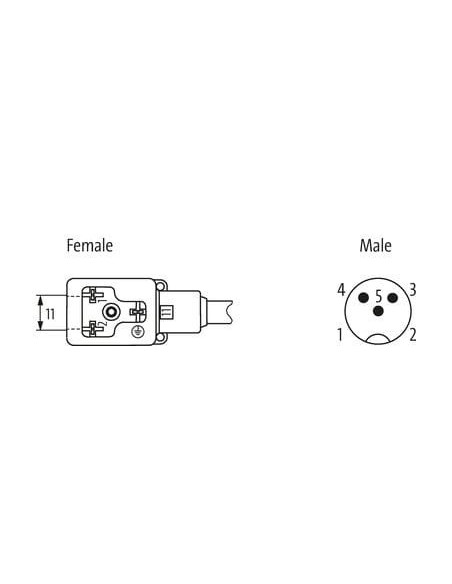

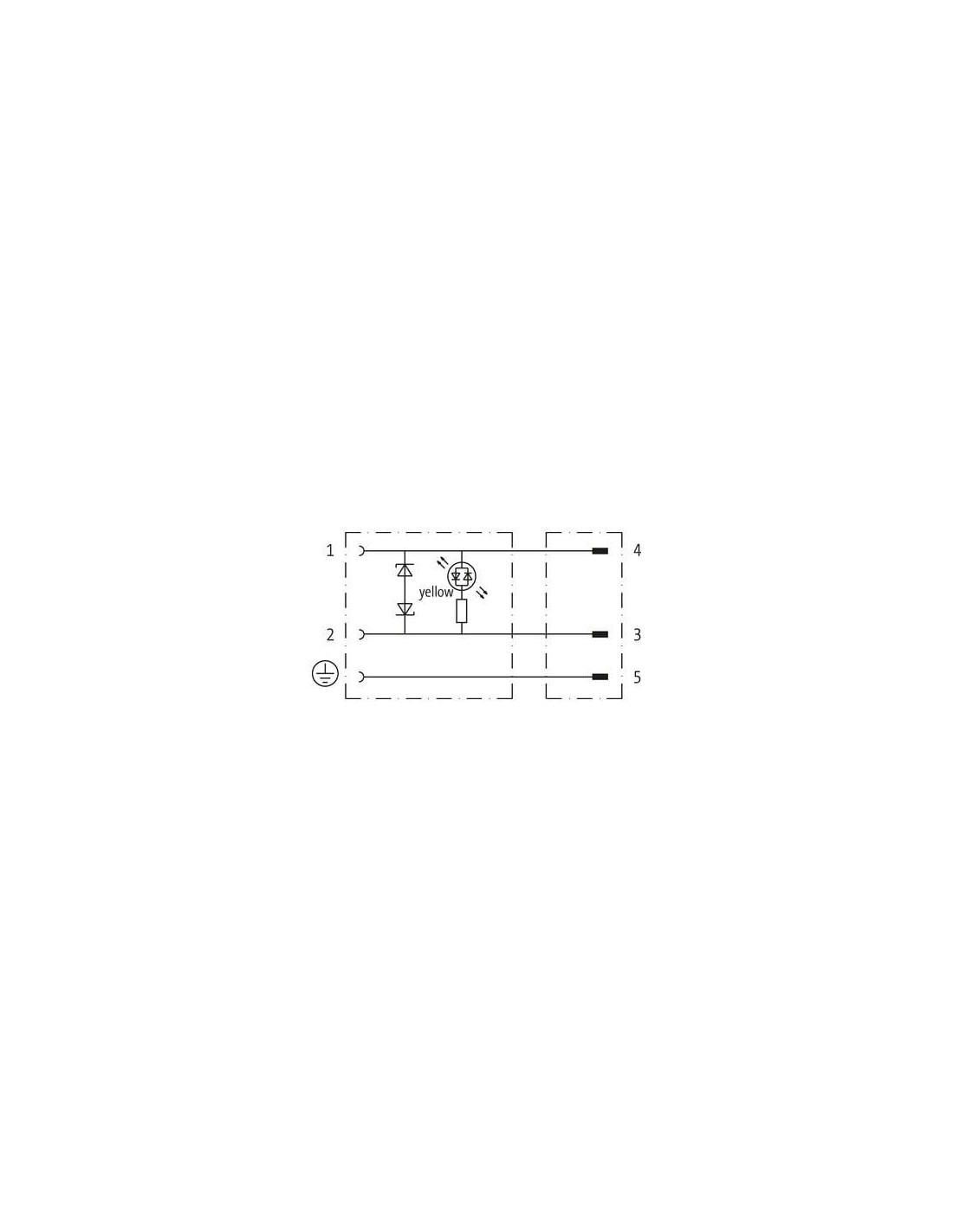

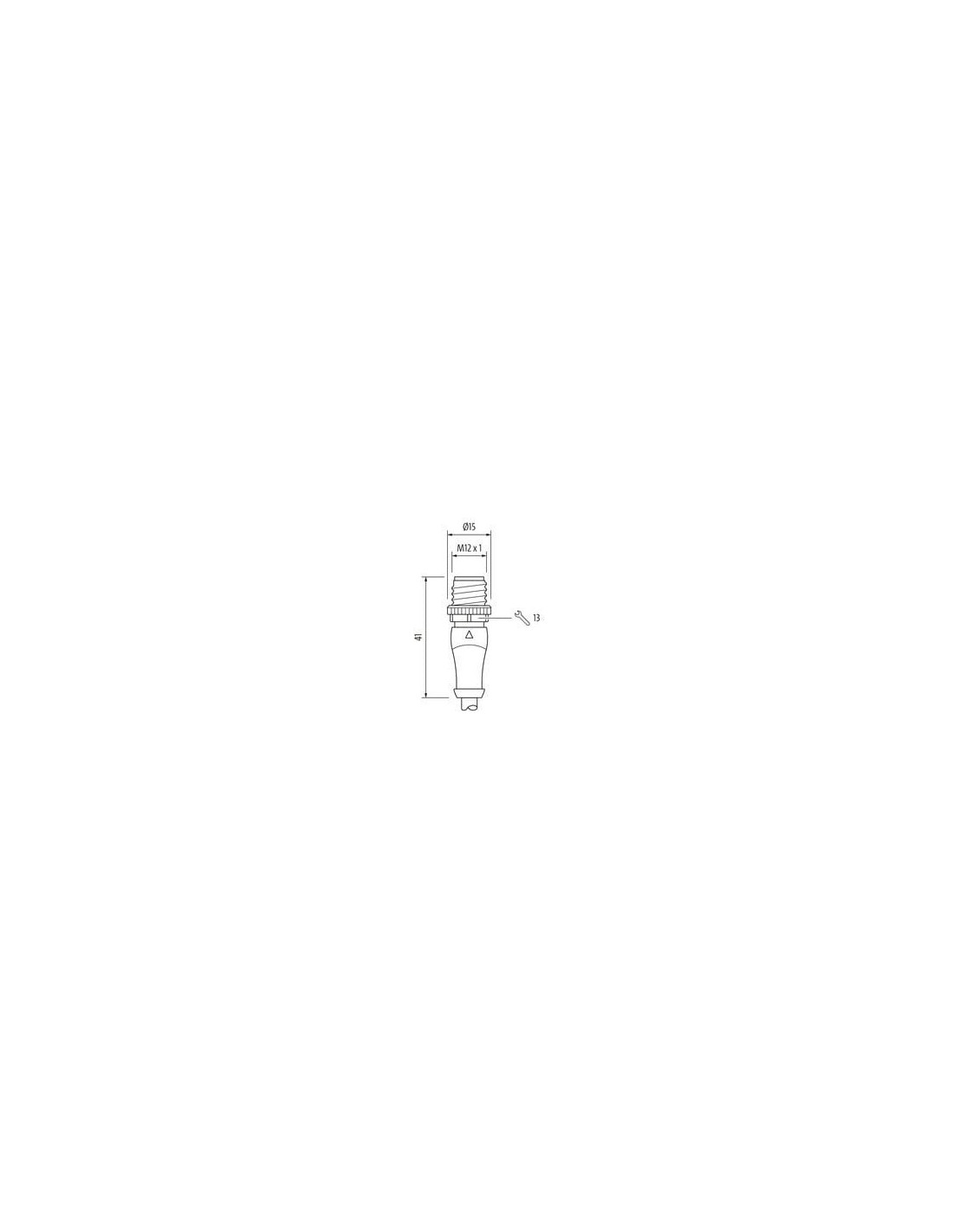

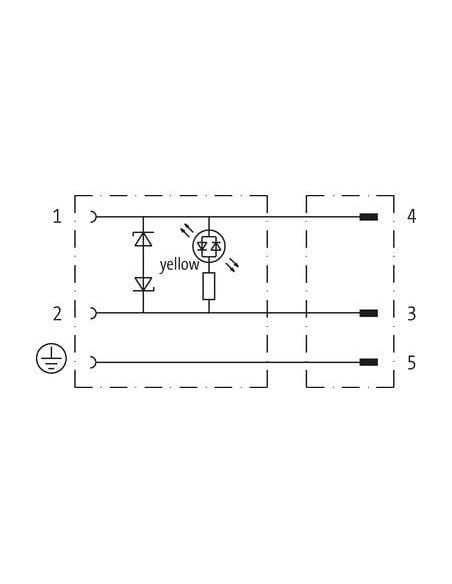

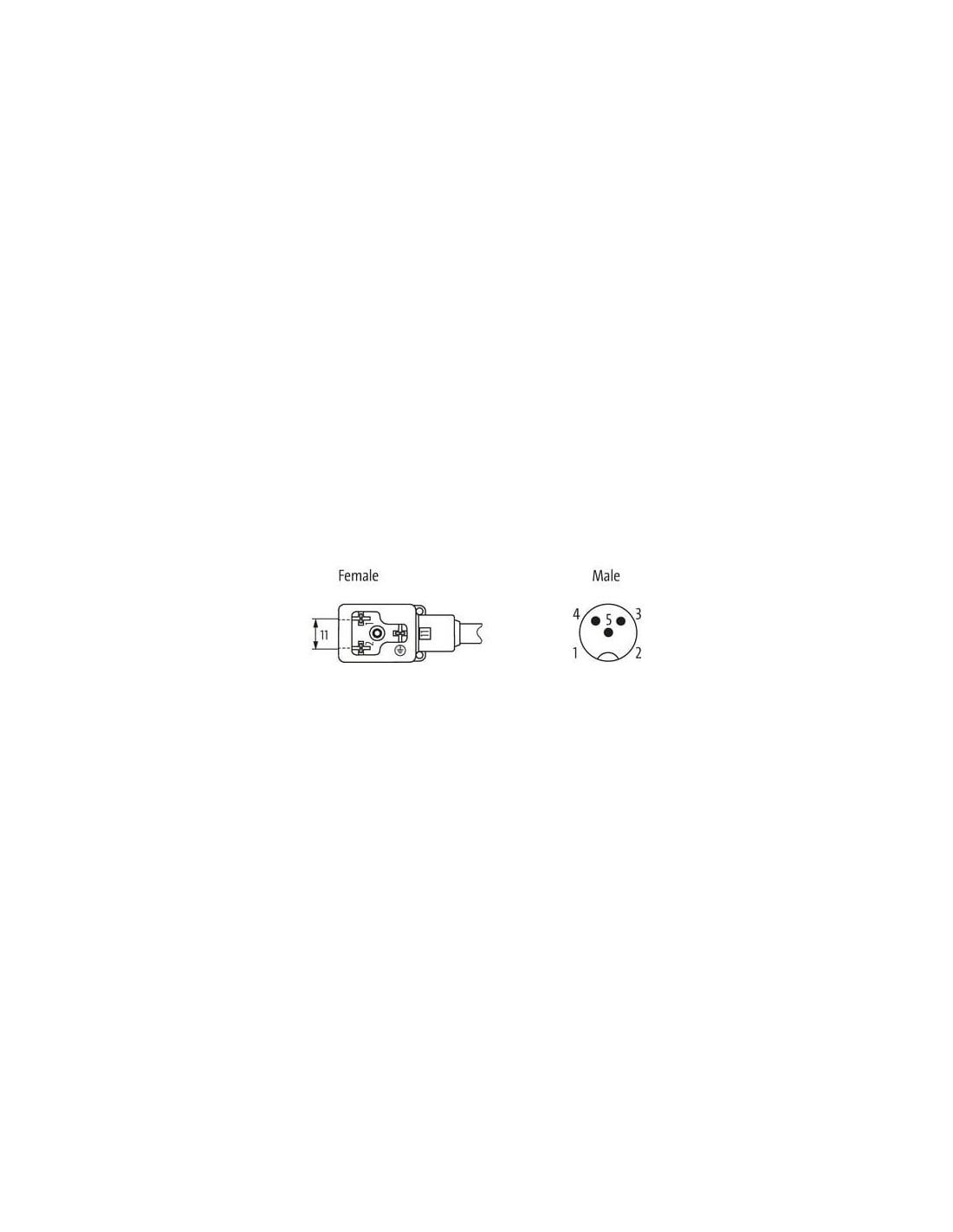

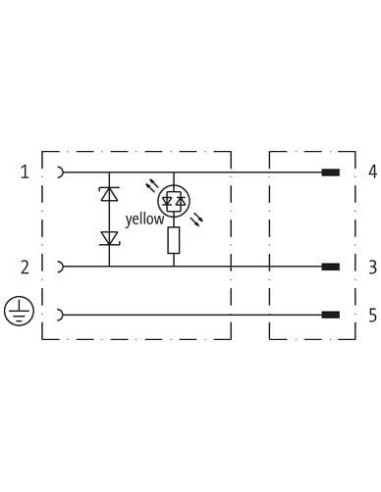

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,4 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

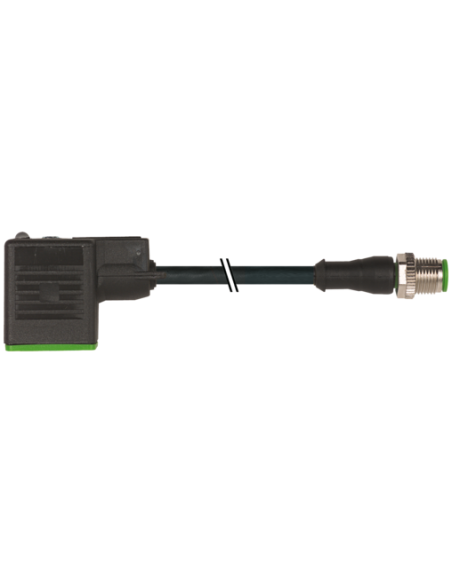

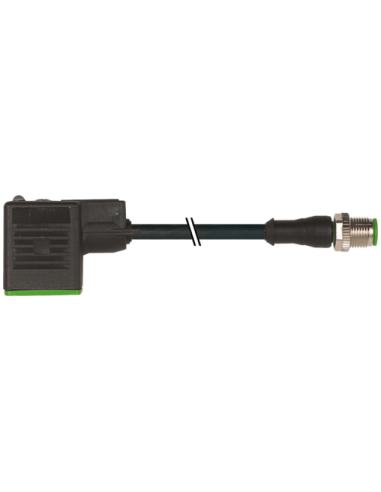

Konektor zaworowy typu BI 11 mm z przewodem M12 męski prosty – niezawodne połączenie z czujnikami i zaworami
Konektor zaworowy typu BI 11 mm z męskim złączem M12 i prostą konstrukcją zapewnia bezpieczne i szybkie połączenie elektryczne w różnych aplikacjach przemysłowych. Zastosowanie zasilania 24V AC/DC oraz obecność diody LED sygnalizujące stan pracy umożliwiają łatwą diagnostykę działania urządzenia.
Zastosowania i zalety konektora zaworowego typu BI 11 mm - M12
Konektor jest szeroko stosowany w automatyce przemysłowej, w instalacjach wymagających wytrzymałych i skutecznych połączeń elektrycznych, np. przy podłączaniu zaworów, cewek, siłowników czy rozdzielni sterujących. Stopień ochrony IP67 sprawia, że doskonale sprawdza się w trudnych warunkach środowiskowych, jest odporny na kurz oraz działanie wody. Obudowa wykonana z odpornego na oleje i chemikalia tworzywa sztucznego zapewnia długą żywotność także w środowiskach o wysokim stopniu zanieczyszczenia.
- Idealny do podłączeń cewek zaworowych zgodnie z normami DIN EN 175301-803
- Przewód PUR o długości 0,4 m – odporny na ścieranie, elastyczny, bezhalogenowy
- Wytrzymałość mechaniczna – odporność na skręcanie, gięcia, UV i oleje
- Sygnalizacja LED – szybka diagnostyka poprawności pracy
- Łatwy i szybki montaż dzięki oznaczeniu przewodów oraz przemyślanym wymiarom zewnętrznym
- Możliwość indywidualizacji długości przewodu na życzenie
Budowa i kompatybilność konektora zaworowego M12 BI 11 mm
Konektor zaworowy BI 11 mm wyposażony został w złącze M12 x 1 (męskie, prosty typ), zgodne z normą DIN EN 61076-2-101. Typowe zastosowania obejmują: sterowanie zaworami, czujnikami, automatykę maszynową oraz systemy hydrauliczne i pneumatyczne.
Obudowa konektora (21,5 x 28 x 45 mm, wysokość 30 mm) zapewnia łatwy dostęp do styków oraz wydajne mocowanie do peszli (do Ø 10 mm). Przewód posiada wysoką odporność na uszkodzenia mechaniczne oraz środki chemiczne, jest wolny od ołowiu, kadmu, halogenów i silikonu, co odpowiada aktualnym wymaganiom norm środowiskowych.
Typowe aplikacje i środowiska zastosowań konektorów M12 do zaworów
- Automatyka przemysłowa
- Instalacje maszynowe
- Systemy hydrauliczne i pneumatyczne
- Sterowanie zaworami (cewki ISO)
- Produkcja spożywcza, chemiczna, logistyczna
- Środowiska o zwiększonym zapyleniu lub wilgotności
Dzięki swoim właściwościom konektor zaworowy typu BI 11 mm - M12 stanowi uniwersalne i trwałe rozwiązanie dla profesjonalistów szukających niezawodnych komponentów połączeniowych w wymagających aplikacjach automatyki i techniki przemysłowej.
