MSUD

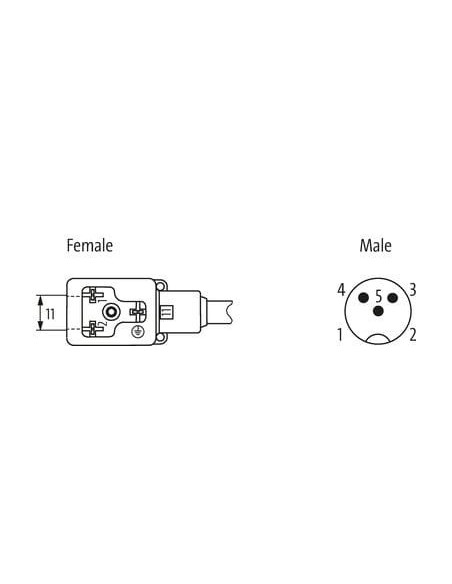

Typ BI (11 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

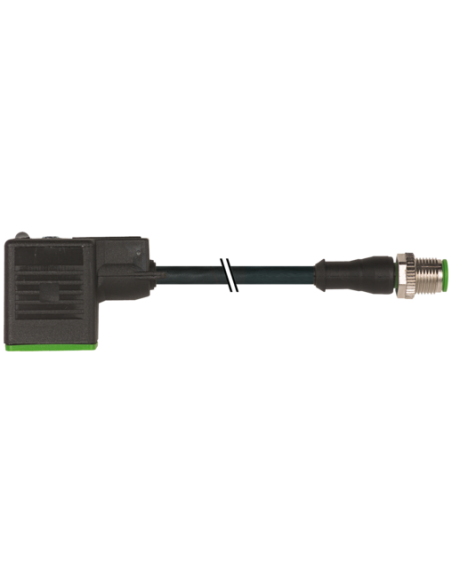

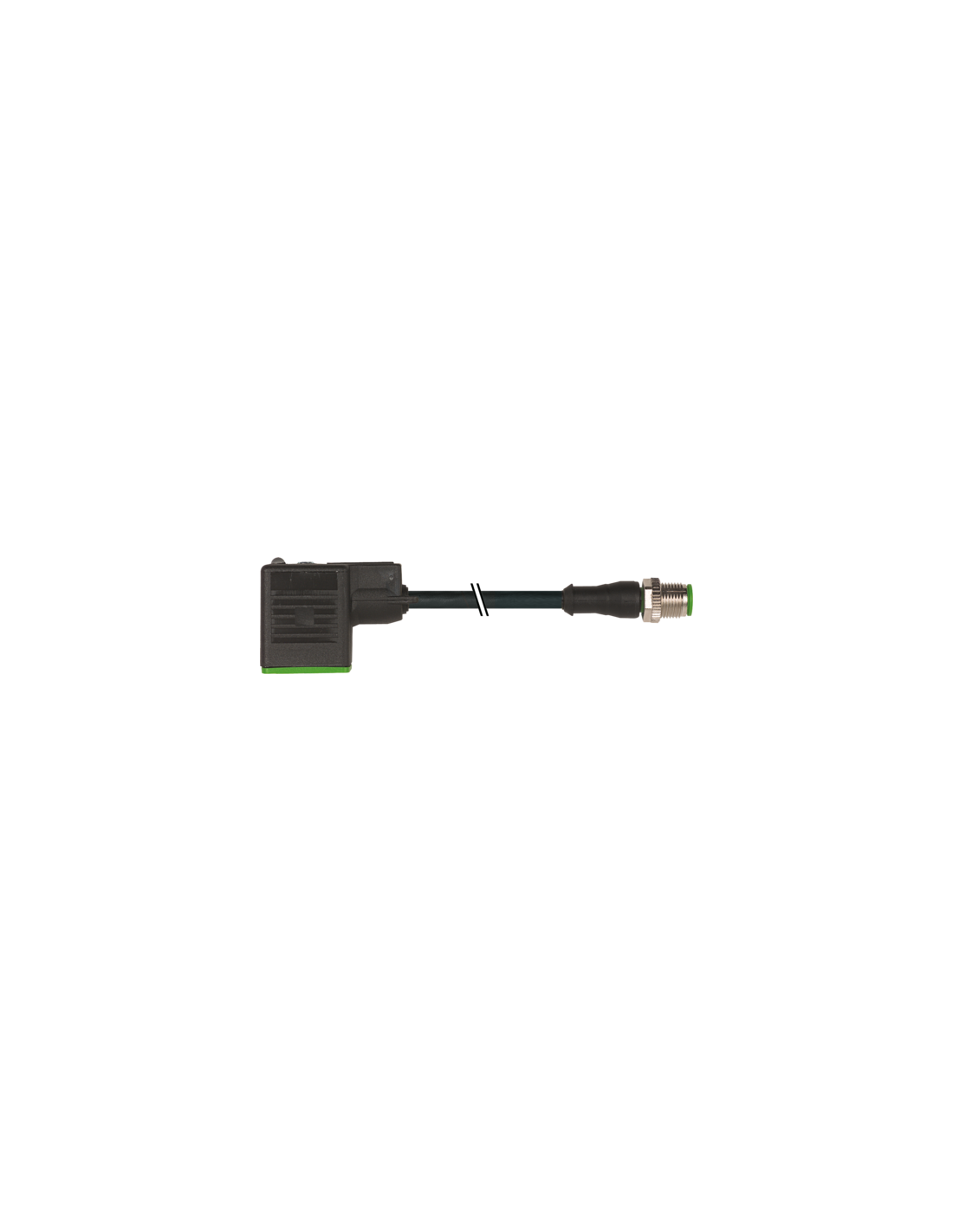

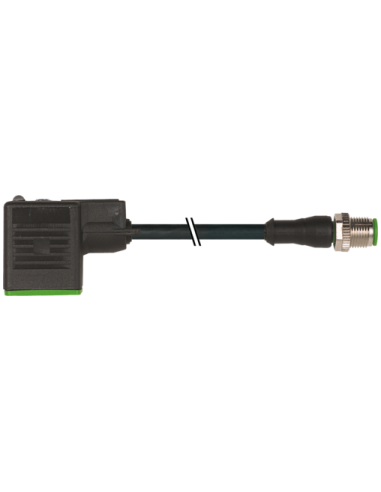

Konektor zaworowy MSUD typ BI 11 mm z wtykiem M12 męskim – profesjonalne rozwiązanie do automatyki
Konektor zaworowy MSUD typ BI 11 mm - M12 męski, prosty (kod produktu: 7000-40961-6160060) to wysokiej jakości komponent przeznaczony do pewnego i bezpiecznego połączenia urządzeń automatyki przemysłowej, szczególnie elektromagnesów zaworów i siłowników. Produkt jest zgodny z normami DIN EN 61076-2-101 (M12) oraz DIN EN 175301-803 (Ventilstecker), co gwarantuje uniwersalność i niezawodność działania w różnych aplikacjach.
Najważniejsze cechy i zalety konektora MSUD BI 11 mm M12
- Kompaktowa konstrukcja z prostym złączem M12 męskim o wysokości tylko 30 mm, idealna do montażu w ograniczonej przestrzeni.
- Wysoki stopień ochrony IP67 – zapewnia odporność na kurz i zanurzenie w wodzie, co sprawia, że sprawdza się nawet w trudnych warunkach przemysłowych.
- Zintegrowana dioda LED w kolorze żółtym – szybka sygnalizacja stanu pracy urządzenia ułatwia diagnozowanie oraz kontrolę procesu.
- Obwód zabezpieczający chroniący przed przepięciami, co zwiększa żywotność komponentów automatyki.
- Odporność na środki chemiczne i oleje – korpus wykonany z tworzywa sztucznego gwarantuje długotrwałą eksploatację i bezpieczeństwo pracy.
- Dostępność innych długości kabli na życzenie, co pozwala na indywidualne dopasowanie rozwiązania do wymagań instalacji.
Zastosowanie konektora zaworowego MSUD typ BI 11 mm
Konektor zaworowy MSUD BI 11 mm znajduje zastosowanie w szeregu aplikacji przemysłowych, w tym:
- Automatyka procesowa – podłączanie cewek elektrozaworów, siłowników i sensorów.
- Inżynieria maszyn i urządzeń – integracja z systemami pneumatyki, hydrauliki oraz automatów przemysłowych.
- Systemy transportowe – bezpieczne połączenie elementów wykonawczych z centralą sterującą.
- Maszyny pakujące, linie montażowe oraz aplikacje, w których niezawodność i szybka diagnostyka są kluczowe.
Parametry wpływające na trwałość i bezpieczeństwo użytkowania
Konektor wyposażony jest w trwały przewód o długości 0,6 m i przekroju 0,75 mm², wykonany z wytrzymałego PVC, odpornego na promieniowanie UV, oleje oraz działanie płomienia (zgodność z normami UL 1581 oraz IEC 60332-2-2). Rozwiązanie przystosowane jest do pracy w szerokim zakresie temperatur (-25°C do +85°C dla konektora oraz -30°C do +70°C dla przewodu), co pozwala na stosowanie produktu w różnorodnych środowiskach przemysłowych.
Dzięki wysokiej obciążalności prądowej (do 4 A na styk) oraz zachowaniu parametrów ochronnych nawet przy intensywnej eksploatacji, konektor MSUD BI 11 mm M12 stanowi gwarancję bezpieczeństwa i długotrwałej, bezawaryjnej pracy w systemach automatyki.

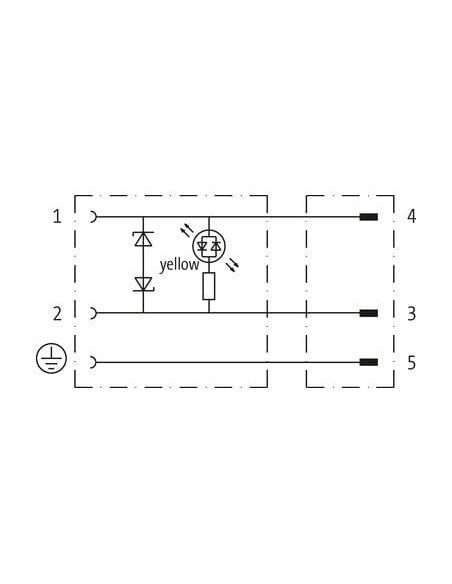

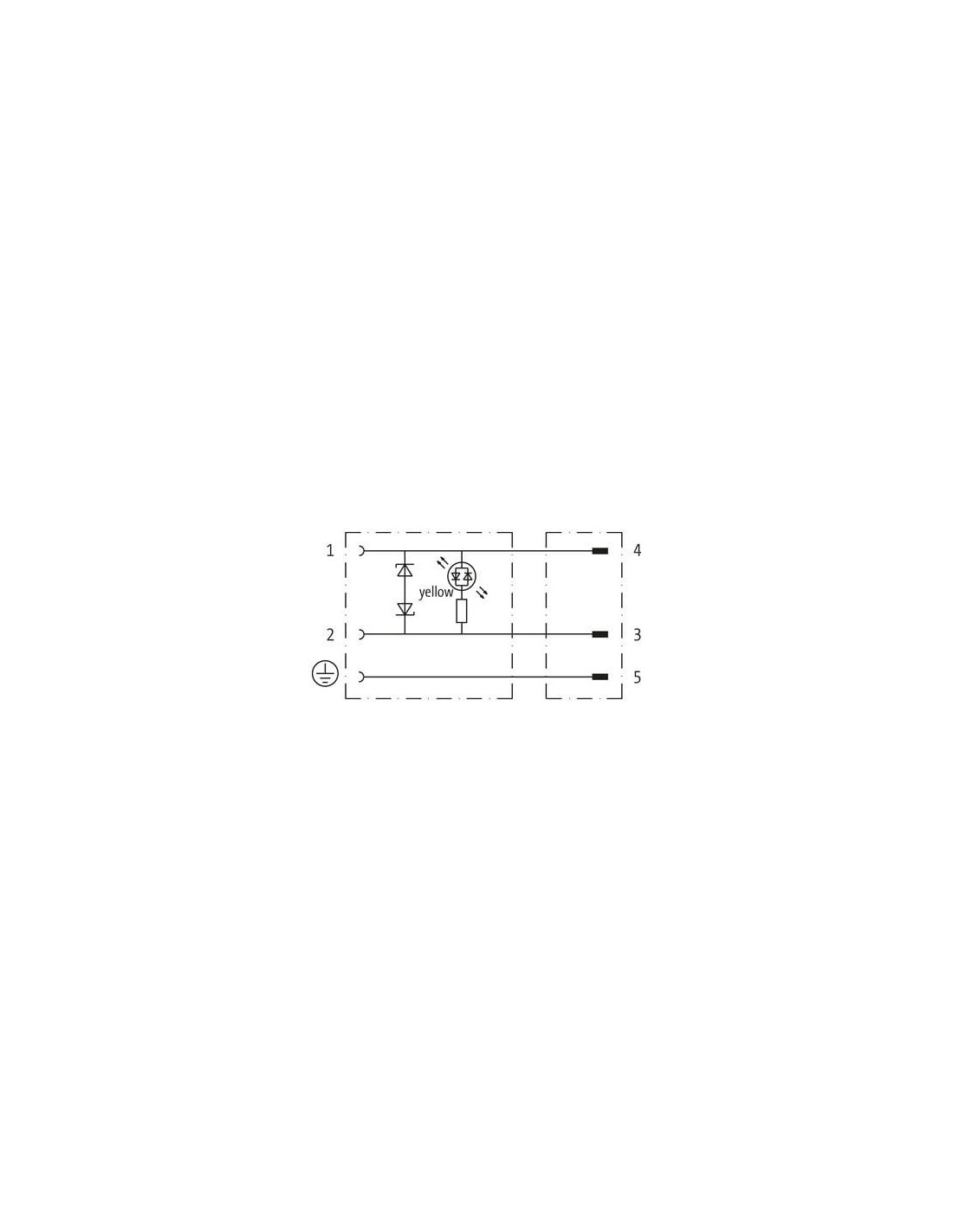

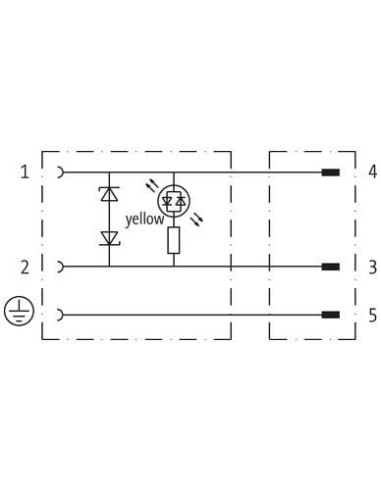

Schematy podłączenia i ergonomia montażu
- Przemyślana konstrukcja mechaniczna umożliwia szybki montaż poprzez włożenie i przykręcenie w odpowiednie miejsce.
- Kodowanie A zapobiega przypadkowemu połączeniu niewłaściwych przewodów.
- Przejrzyste schematy podłączenia pozwalają na łatwą diagnostykę oraz redukują ryzyko pomyłek podczas instalacji.
Niezawodne połączenie w automatyce dzięki konektorowi MSUD BI 11 mm M12
Wybierając konektor zaworowy typu MSUD BI 11 mm z wtykiem M12, zyskuje się pewność trwałego i bezpiecznego połączenia w zaawansowanych systemach automatyki przemysłowej. Uniwersalny standard, zgodność z międzynarodowymi normami oraz szereg zabezpieczeń czynią ten produkt niezbędnym elementem każdej profesjonalnej instalacji.
