MSUD

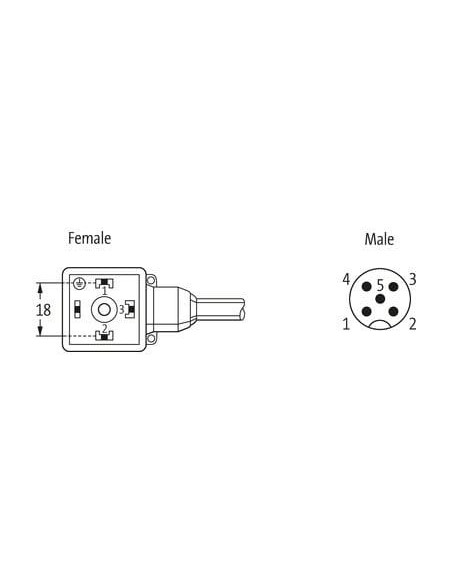

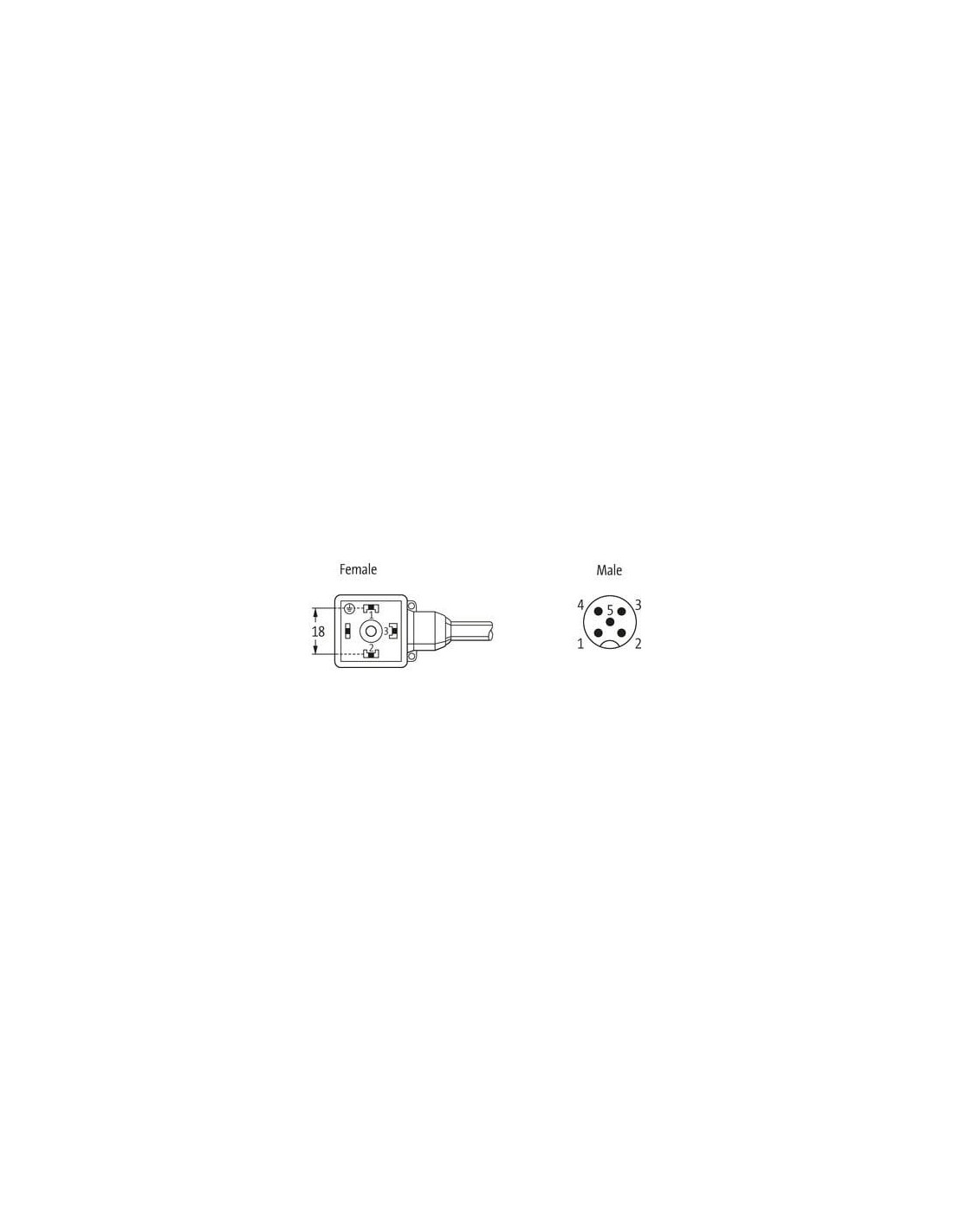

Typ A (18 mm) – M12, męski 90°
24 V DC ±25%
LED (czerwona/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

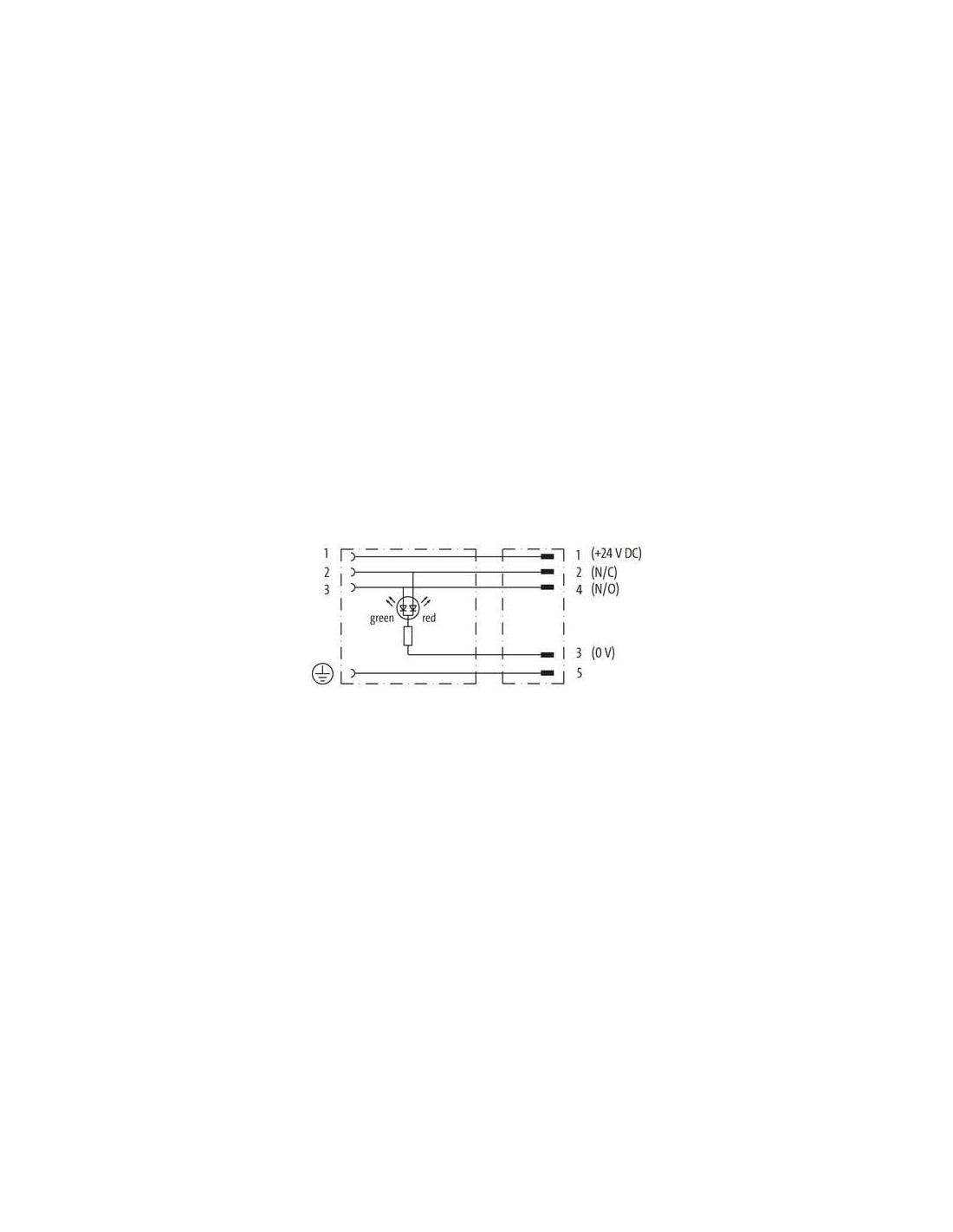

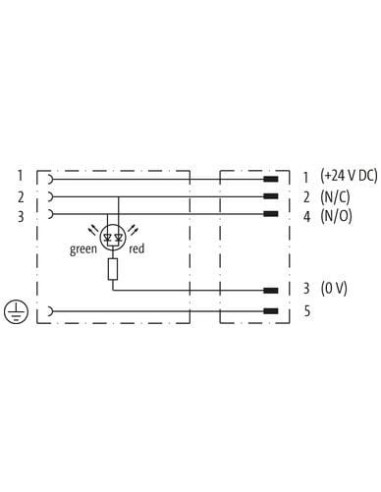

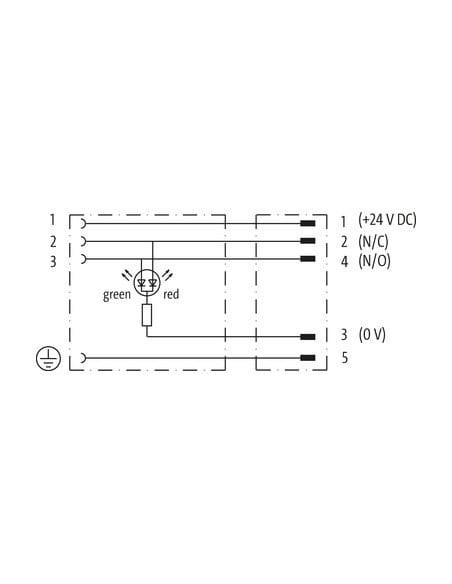

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 215 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

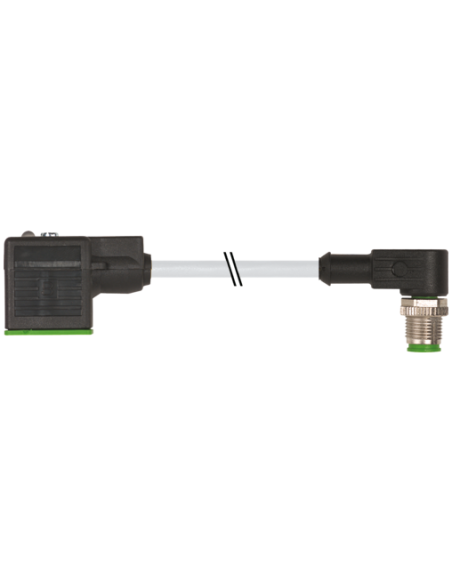

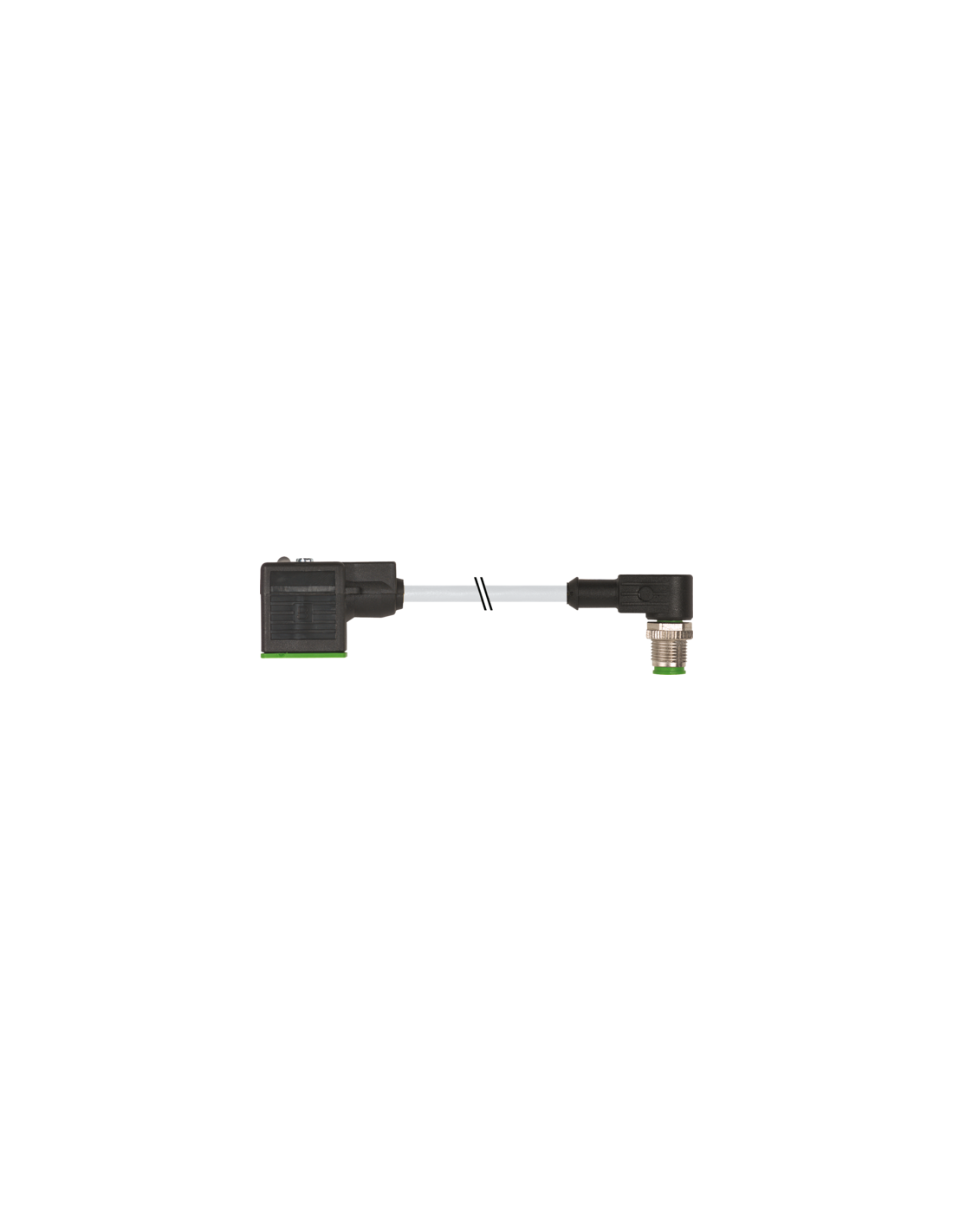

Złącze M12 męskie 90° z zaworem MSUD Format A 18mm – profesjonalne połączenie dla automatyki
M12 męski 90° / zawór MSUD format A 18mm (kod produktu: 7000-40941-2150060) to specjalistyczny przewód przyłączeniowy zaprojektowany z myślą o niezawodnej pracy w wymagających aplikacjach przemysłowych. Posiada kątowe złącze M12, które umożliwia łatwy i bezpieczny montaż w miejscach o ograniczonej przestrzeni, współpracując z wyłącznikami ciśnieniowymi i innymi urządzeniami automatyki.
Konstrukcja z wysoką odpornością – bezpieczeństwo i trwałość
Obudowa wykonana z wysokogatunkowego tworzywa sztucznego zapewnia odporność chemiczną oraz zwiększoną odporność na oleje, co czyni ją odpowiednią do środowisk produkcyjnych, gdzie obecne są agresywne media – po indywidualnym zweryfikowaniu kompatybilności materiałowej.
- Stopień ochrony IP67 – zabezpieczenie przed pyłem i wodą, nawet podczas chwilowego zanurzenia.
- Temperatura pracy od -25°C do 85°C (przewód do -30°C w trybie stałym), co pozwala na montaż w trudnych warunkach dzięki trwałej izolacji PVC.
- Montaż poprzez włożenie i przykręcenie – szybka instalacja i pewny styk.
Precyzyjne połączenia i łatwa diagnostyka
Produkt wyposażony jest w 5-biegunowe złącze M12 oraz wtyk MSUD typu A (18 mm). Sygnalizacja pracy oraz diagnostyka stanu odbywa się za pośrednictwem dwukolorowej diody LED (czerwonej i zielonej) – szybka wizualizacja statusu zasilania i pracy.
- Zasilanie: 24 V DC (±25%)
- Maksymalny prąd roboczy: 4 A na styk, pobór prądu do 12 mA
- Zabezpieczenie przed przepięciem: znamionowy pik napięciowy 0,8 kV
Elastyczność i dopasowanie – uniwersalne zastosowanie w przemyśle
Długość kabla 0,6 m umożliwia precyzyjne dopasowanie do wymogów instalacyjnych. Produkt posiada solidny przewód o pięciu żyłach, z izolacją odporną na uszkodzenia mechaniczne i środki chemiczne (PVC, bezołowiowe). Jest kompatybilny z peszlami o średnicy wewnętrznej 10 mm, przewidziany zarówno do instalacji stałej, jak i ruchomej.
- Montaż w systemach automatyki, maszynach produkcyjnych, liniach pakujących i rozdzielniach
- Możliwość zastosowania przy wyłącznikach ciśnieniowych, czujnikach oraz siłownikach pneumatycznych
- Wysoki standard zgodności z normami: DIN EN 61076-2-101, DIN EN 175301-803
Niezawodność i bezpieczeństwo dzięki przemyślanej konstrukcji
Oferowany przewód posiada solidny system zabezpieczeń przed uszkodzeniami mechanicznymi – zaleca się stosowanie odpowiednich środków ochrony przewodów, w tym opasek kablowych. Przestrzeganie właściwego promienia gięcia (5x średnica zewnętrzna dla instalacji stałej) gwarantuje dłuższą żywotność szczelności i parametrów IP67.
Specjalistyczne połączenie MSUD-M12 – kluczowe cechy
- Szybka i niezawodna diagnostyka dzięki Diodzie LED - czerwona i zielona
- Trwałość elektryczna oraz odporność na trudne warunki środowiskowe
- Typowe zastosowania: automatyka przemysłowa, urządzenia pomiarowe i sterownicze, systemy bezpieczeństwa oraz monitorowania procesów
Złącze M12 męskie 90°, zawór MSUD typu A, stanowi profesjonalne rozwiązanie dla użytkowników, którzy oczekują niezawodności, bezpieczeństwa oraz sprawności montażu w nowoczesnych instalacjach przemysłowych.
